Memilih Pembungkus Las Fiberglass untuk Kabel dan Selang yang Terpasang

Di sel pengelasan yang aktif, selang atau kabel jarang memiliki ujung bebas yang menunggu selongsong berbentuk tabung. Konektornya terpasang, jalurnya dijepit, dan bagian yang paling dekat dengan las sering kali paling sulit dijangkau. Pembungkus fiberglass dengan bukaan samping dapat dipasangkan di sekitar rakitan yang sudah ada tersebut, asalkan penutupnya pas dan bagian yang dilindungi tetap tertutup selama pergerakan.

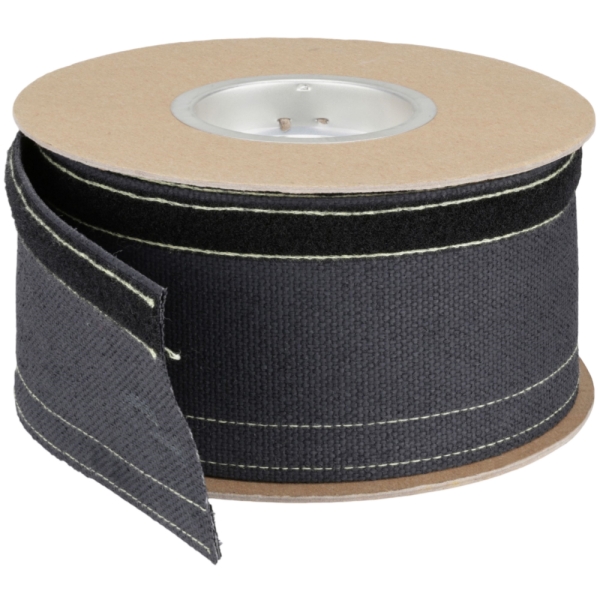

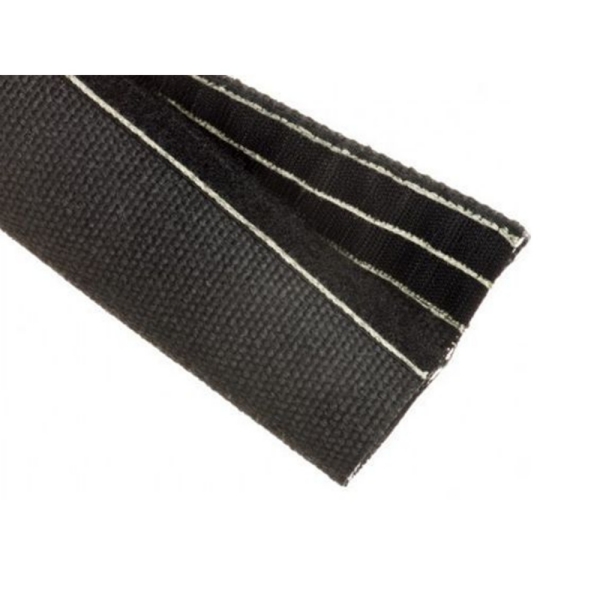

BSTFLEX's selongsong pembungkus las fiberglass berlapis hitamdijelaskan dengan dasar tekstil fiberglass, lapisan bersuhu tinggi, dan penutup kait-dan-lingkaran. Produk ini terdaftar untuk melindungi kabel dan selang dari percikan las dan terak serta keausan akibat gesekan. Pemeriksaan di bawah ini dimaksudkan untuk memilih pembungkus pada jalur yang terpasang, alih-alih berasumsi bahwa diameter nominal saja sudah cukup untuk menentukan kesesuaian.

Petakan area paparan sebelum memilih panjang

Ambil foto selang atau kabel pada posisi kerja normalnya dan satu lagi pada batas pergerakan maksimum. Tandai titik pengelasan, kemungkinan arah percikan dan terak, serta titik apa pun di mana jalur tersebut bergesekan dengan penyangga. Identifikasi braket, sambungan, dan titik servis yang harus tetap dapat diakses. Panjang yang tertutup harus mengikuti rakitan yang dialurkan, termasuk tikungan dan pergerakan, bukan sekadar jarak garis lurus antara dua tanda.

Untuk robot atau perlengkapan bergerak, periksa posisi pembungkus selama siklus penuh. Potongan yang pendek dapat bergeser menjauhi titik yang terpapar; potongan yang lebih panjang dapat berkerut menumpuk pada klem. Nyatakan di mana setiap ujung harus berakhir dan apakah suatu ujung harus dapat dilepas untuk pemeriksaan. Jauhkan pembungkus dari komponen yang memerlukan ventilasi atau akses rutin sesuai dengan desain peralatan.

Ukur kesesuaian saat tertutup, bukan hanya diameter selang

Ukur keliling luar atau amplop luar maksimum dari rakitan yang sudah jadi di mana pembungkus akan ditempatkan. Sekelompok dua kabel las dan satu selang belum tentu bulat, sehingga diameter tunggal dapat menyesatkan. Catat titik cabang, sambungan, sepatu pelindung, dan peningkatan ukuran lokal apa pun yang akan tetap berada di bawah pembungkus.

Halaman produk mencantumkan ukuran selongsong nominal dari 25 hingga 102 mm. Tanyakan ukuran tertutup yang dapat digunakan atau rentang keliling dari konstruksi yang diusulkan, termasuk tumpang tindih penutupnya. Ukuran nominal tidak menunjukkan seberapa banyak area kait-dan-lingkaran yang tetap terikat di sekitar bundel yang tidak beraturan. Periksa apakah pembungkus tertutup dengan aman tanpa menjepit selang di bawah radius tikungan yang diizinkan atau menekan konektor kabel.

Rencanakan posisi penutup

Bukaan samping memungkinkan pembungkus dipasang tanpa melepaskan sambungan rakitan. Tempatkan penutup di tempat yang dapat dijangkau untuk pemasangan dan servis serta, jika jalur memungkinkan, jauh dari jalur langsung percikan dan terak yang jatuh. Periksa seluruh jahitan setelah ditutup; celah pada tikungan atau titik cabang membuat saluran di bawahnya menjadi terbuka.

Pada peralatan yang bergerak, periksa apakah penutup bergesekan dengan braket atau tersangkut pada tepi terdekat. Konfirmasikan posisinya lagi di ujung-ujung pergerakan. Uji coba singkat pada mesin lebih informatif daripada sampel datar, karena bentuk tertutup dan posisi jahitan pembungkus berubah seiring dengan jalurnya.

Sesuaikan pengujian dengan bahayanya

Percikan las, terak yang lebih berat, slag panas, panas radiasi yang konstan, dan abrasi adalah jenis paparan yang berbeda. Berikan deskripsi proses kepada pemasok, jarak dan orientasi jalur, serta perkiraan durasi kontak. Halaman produk mencakup angka suhu, tetapi aplikasi tertentu harus diperiksa terhadap data pengujian saat ini untuk bahan dan lapisan persis yang disertakan. Jangan gunakan suhu gas dari las atau suhu percikan singkat sebagai suhu kontinu dari seluruh rakitan pembungkus.

Jika jalur tersebut adalah selang hidrolik, pastikan pelindung tidak menyembunyikan kerusakan yang harus diperiksa berdasarkan prosedur pemeliharaan peralatan. Pelindung ini adalah penutup pelindung eksternal dan tidak mengubah peringkat tekanan selang. Jika kontak cairan atau gesekan berulang diperkirakan terjadi, identifikasi cairan dan permukaan pasangannya sehingga sampel yang diusulkan dapat diuji di bawah kondisi yang representatif.

Gunakan pelindung untuk jalur dan selimut untuk area kerja

Selongsong buka samping melindungi jalur selang atau kabel tertentu. Ketika area kerja yang lebih besar, permukaan mesin terdekat, atau bukaan sementara perlu dilindungi, periksa produk perlindungan area pengelasan dan penyolderan secara terpisah. Kedua bentuk tersebut menangani geometri cakupan yang berbeda dan harus ditentukan secara independen.

Apa saja yang perlu dikirim untuk sampel dan penawaran harga

• Foto atau gambar rute yang terpasang beserta pergerakan penuhnya.
• Diameter maksimum atau keliling selang atau bundel kabel yang ditutupi.
• Panjang penutup yang diukur sepanjang rute, ditambah posisi ujung yang diinginkan.
• Posisi penutupan yang diinginkan dan ruang yang tersedia untuk pelindung yang sudah jadi.
• Proses pengelasan, arah percikan atau terak las, paparan suhu, dan titik keausan.
• Jumlah yang diperlukan, panjang potongan, kriteria inspeksi, dan metode pengujian wajib apa pun.

Kirimkan detail tersebut melalui halaman produk pelindung las fiberglass. Minta sampel pada ukuran tertutup yang diusulkan, konfirmasikan konstruksi tekstil dan lapisan pelapisnya, serta periksa kaitan penutupan dan cakupannya pada peralatan aktual sebelum menyetujui pesanan.
