Produsen Sambungan Ekspansi Kain Kustom untuk Sistem Saluran Industri

Sistem saluran udara industri jarang beroperasi dalam kondisi yang identik. Dimensi saluran, suhu gas, tekanan, pergerakan, beban partikulat, paparan bahan kimia, dan tata letak peralatan dapat berubah secara substansial dari satu instalasi ke instalasi lainnya. Karena alasan ini,sambungan ekspansi kain khususSeharusnya dirancang berdasarkan data operasional aktual, bukan hanya dipilih berdasarkan ukuran saluran nominal.

BSTFLEX memproduksisambungan ekspansi kain non-logam khususUntuk saluran udara panas industri, gas buang, gas buangan, dan gas proses. Konfigurasi bulat, persegi panjang, persegi, dan non-standar dapat diproduksi sesuai dengan gambar pelanggan, dimensi sambungan yang ada, dan kondisi operasi proyek.

Lingkup manufaktur kami meliputi sabuk fleksibel, konstruksi kain multi-lapisan, sambungan berinsulasi, sambungan ekspansi pengganti, dan rakitan fabrikasi lengkap untuk peralatan OEM, instalasi baru, proyek pemeliharaan, dan penggantian selama penghentian operasional pabrik.

Sambungan Ekspansi Kain yang Dibangun di Sekitar Sistem Saluran Udara

Sambungan ekspansi berbahan kain bukan sekadar sepotong kain tahan suhu tinggi yang dipasang di antara dua flensa. Dalam sistem saluran industri, bagian yang fleksibel harus bekerja bersama peralatan di sekitarnya sambil mengakomodasi pergerakan yang dibutuhkan dan mempertahankan penyegelan serta kinerja termal yang sesuai.

Desain tersebut mungkin perlu mempertimbangkan:

• Kompresi dan ekstensi aksial
• Pergeseran lateral horizontal dan vertikal
• Gerakan sudut
• Gerakan multiarah gabungan
• Siklus termal
• Getaran peralatan
• Tekanan saluran positif atau negatif
• Paparan gas panas
• Kondensat uap air dan bahan kimia
• Debu, abu terbang, dan partikel abrasif
• Ketidaksesuaian pemasangan

BSTFLEX mengevaluasi kondisi-kondisi ini sebelum menentukan sistem material fleksibel, geometri, susunan insulasi, dan konstruksi pemasangan.

Kemampuan Manufaktur Kustom

Sambungan ekspansi industri seringkali memiliki dimensi dan persyaratan pengoperasian yang tidak sesuai dengan item katalog standar. BSTFLEX mendukung manufaktur khusus proyek untuk peralatan baru dan aplikasi penggantian.

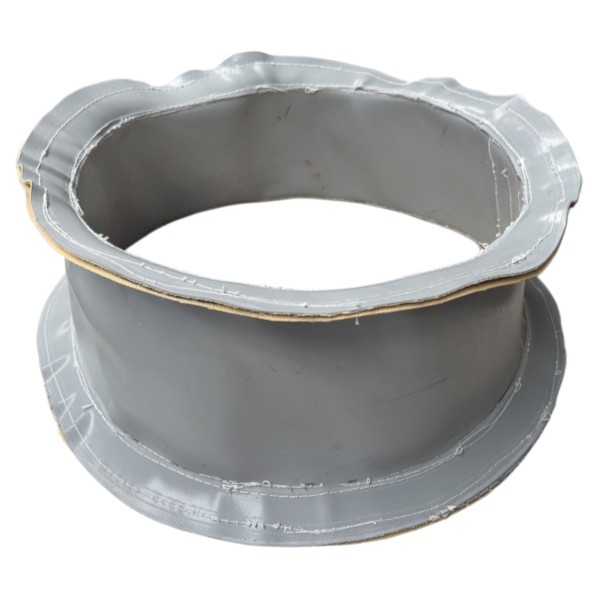

Sambungan Ekspansi Kain Bulat

Sambungan ekspansi kain bundar umumnya dipasang pada saluran silindris, sambungan kipas, sistem pembuangan, dan saluran udara proses.

Untuk sambungan melingkar khusus, data teknik biasanya mencakup diameter saluran, dimensi antar muka, pergerakan, suhu operasi, tekanan, dan media proses. Konstruksi yang fleksibel kemudian dapat dikembangkan sesuai dengan instalasi sebenarnya, bukan hanya mengandalkan diameter saja.

Desain melingkar dapat dipasok sebagai sabuk fleksibel atau sebagai rakitan, tergantung pada susunan saluran yang sudah ada pada pelanggan.

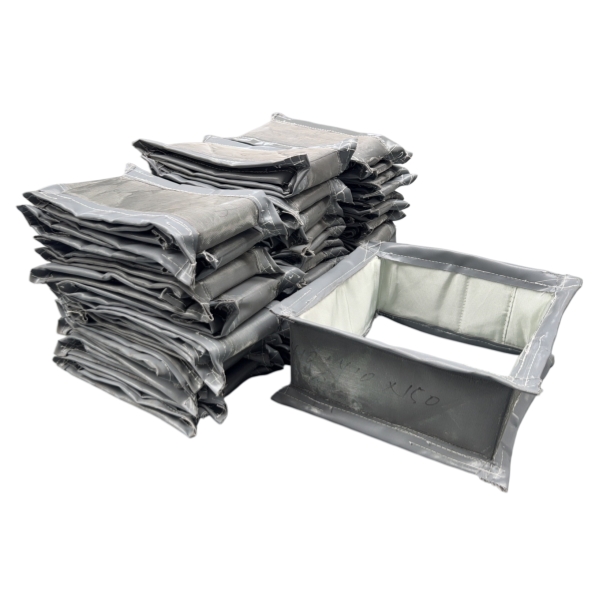

Pembuatan Sambungan Ekspansi Kain Persegi Panjang

Ketel uap besar, tungku, sistem penanganan udara, peralatan pembangkit listrik, dan pabrik pengolahan sering menggunakan saluran udara berbentuk persegi panjang.

Asambungan ekspansi kain persegi panjangMembutuhkan perhatian khusus pada geometri sudut karena keempat sudut dan sisi lurus merespons secara berbeda saat saluran bergerak.

Untuk aplikasi berbentuk persegi panjang, BSTFLEX mengevaluasi:

• Lebar dan tinggi saluran
• Panjang tatap muka
• Gerakan lateral horizontal
• Gerakan lateral vertikal
• Kompresi dan ekstensi aksial
• Konstruksi sudut
• Dimensi flensa
• Konfigurasi liner internal
• Arah aliran gas
• Tekanan operasi

Untuk pembahasan teknik yang lebih detail, lihat panduan kami tentangSambungan Ekspansi Kain Persegi Panjang untuk Saluran Udara Industri.

Sistem Material untuk Sambungan Ekspansi Kain Kustom

Tidak ada satu pun konstruksi kain yang cocok untuk setiap sambungan ekspansi industri. Pemilihan material bergantung pada fungsi setiap lapisan di dalam keseluruhan rakitan.

Kain Serat Kaca

Tekstil fiberglass dapat memberikan penguatan dan ketahanan termal dalam banyak aplikasi saluran industri. Berbagai jenis anyaman, berat, dan perlakuan permukaan dapat dievaluasi sesuai dengan persyaratan mekanis dan termal dari sambungan tersebut.

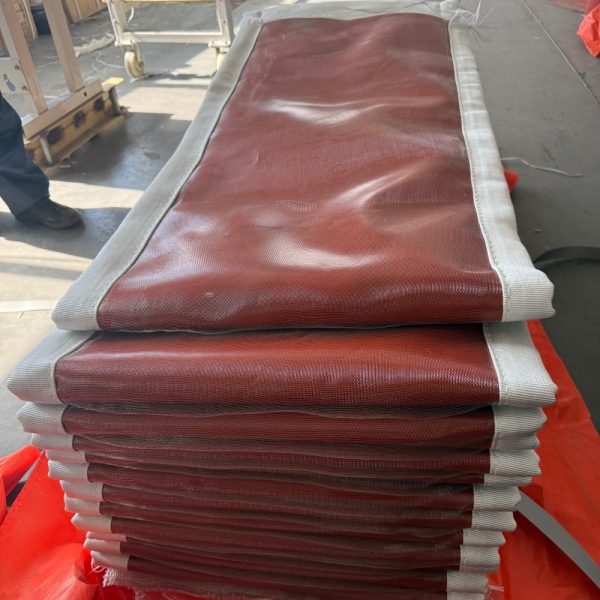

Kain Berlapis Silikon

Fiberglass berlapis silikon dapat dipertimbangkan di mana fleksibilitas, ketahanan terhadap lingkungan, dan kinerja penyegelan penting dalam kisaran suhu yang berlaku untuk konstruksi yang dipilih.

Kain Berbasis PTFE

Material berbasis PTFE dapat digunakan jika elemen fleksibel memerlukan ketahanan terhadap media proses yang agresif atau lapisan penyegel gas yang sesuai.

Kain Silika

Untuk lingkungan termal yang menuntut, tekstil silika dapat dipertimbangkan sebagai bagian dari sistem multi-lapisan di mana paparan suhu yang lebih tinggi memerlukan perlindungan termal tambahan.

BSTFLEX memproduksi dan memproses berbagai macam produk.kain suhu tinggi, sehingga memungkinkan paket material fleksibel dievaluasi sesuai dengan aplikasinya, alih-alih memperlakukan sabuk kain sebagai komponen generik.

Mengapa Konstruksi Berlapis-lapis Sering Diperlukan

Aplikasi saluran udara industri yang menuntut mungkin memerlukan beberapa material yang bekerja bersama-sama, bukan hanya satu kain yang melakukan setiap fungsi.

Sambungan ekspansi multi-lapisan dapat dirancang sedemikian rupa sehingga komponen yang berbeda memberikan:

• Penyegelan gas
• Penguatan mekanis
• Isolasi termal
• Perlindungan suhu tinggi
• Ketahanan terhadap bahan kimia
• Perlindungan terhadap abrasi

Urutan lapisan yang tepat harus ditentukan oleh kondisi proses. Suhu gas maksimum saja tidak cukup untuk menentukan sambungan ekspansi secara lengkap.

Sambungan Ekspansi Kain Suhu Tinggi

Sistem saluran udara suhu tinggi membutuhkan lebih dari sekadar memilih kain dengan peringkat suhu yang telah dipublikasikan.

Produsen sambungan ekspansi harus memahami suhu operasi normal serta kondisi maksimum atau kondisi ekstrem, durasi paparan, kecepatan gas, susunan isolasi, dan suhu yang sebenarnya mencapai setiap lapisan elemen fleksibel.

Dalam beberapa aplikasi, lapisan isolasi dan perlindungan permukaan panas internal dapat mengurangi beban termal yang mencapai bahan penyegelan dan penguat luar.

BSTFLEX dapat mengevaluasi konstruksi suhu tinggi menggunakan kombinasi tekstil teknis, kain berlapis,Kain silika suhu tinggi 96%, komponen isolasi dan pelindung sesuai dengan persyaratan proyek.

Sambungan Ekspansi Kain untuk Saluran Gas Buang

Sistem gas buang dapat memaparkan sambungan ekspansi pada kombinasi panas, kelembapan, zat kimia, partikel, dan siklus termal yang terus menerus.

Titik pemasangan umum dapat meliputi:

• Saluran boiler
• Sambungan pemanas udara awal
• Koneksi kipas hisap paksa
• Saluran pengendap elektrostatik
• Sistem pengumpul debu
• Sistem desulfurisasi gas buang
• Pembersih
• Koneksi tumpukan
• Saluran pembuangan industri

Untuk aplikasi ini, kimia gas dan kondisi partikulat dapat sama pentingnya dengan suhu. Lapisan pelindung atau perlindungan internal lainnya mungkin juga diperlukan jika kecepatan gas tinggi atau partikel abrasif dapat langsung menyerang elemen fleksibel.

Sistem Saluran Tekanan Positif dan Negatif

Data tekanan harus disertakan saat memesan sambungan ekspansi khusus.

Beberapa saluran industri beroperasi di bawah tekanan positif, sementara sistem aliran udara paksa dan sistem pembuangan dapat beroperasi di bawah tekanan negatif. Kondisi ini memengaruhi bagaimana elemen fleksibel berperilaku selama penggunaan.

Cantumkan tekanan operasi normal dan tekanan desain atau tekanan maksimum jika tersedia. Satuan tekanan juga harus diidentifikasi dengan jelas pada gambar atau RFQ.

Pergerakan adalah masukan desain, bukan sesuatu yang dipikirkan kemudian.

Salah satu alasan utama penggunaan sambungan ekspansi berbahan kain adalah kemampuannya untuk mengakomodasi pergerakan sekaligus memberikan gaya reaksi yang relatif rendah pada saluran udara di sekitarnya.

Namun, menyatakan bahwa sambungan ekspansi bersifat "fleksibel" saja tidak cukup untuk keperluan manufaktur.

RFQ (Permintaan Penawaran) harus mendefinisikan pergerakan yang dibutuhkan secara numerik jika memungkinkan:

Untuk proyek-proyek di mana data pergerakan belum ditetapkan, insinyur sistem saluran udara harus menentukan perkiraan pertumbuhan termal dan perpindahan peralatan sebelum pemilihan sambungan akhir.

Sambungan Ekspansi Kain Pengganti

Tidak setiap proyek penggantian memiliki gambar asli sambungan ekspansi.

BSTFLEX dapat mengevaluasi kebutuhan penggantian menggunakan informasi dimensi dan pengoperasian yang tersedia. Tergantung pada proyeknya, informasi referensi yang berguna mungkin meliputi:

• Foto sambungan ekspansi yang ada
• Dimensi saluran secara keseluruhan
• Pengukuran tatap muka
• Dimensi flensa
• Ukuran dan jarak lubang baut
• Dimensi sabuk yang ada
• Susunan liner yang ada
• Informasi material
• Suhu operasi normal dan maksimum
• Tekanan
• Proses sedang
• Pergerakan yang diperlukan

Sampel fisik juga dapat berguna untuk proyek penggantian tertentu, terutama di mana elemen fleksibel atau geometri pemasangan yang ada sulit didokumentasikan.

Produsen Sambungan Ekspansi Kain Kustom untuk Proyek OEM

Persyaratan OEM berbeda dari penggantian perawatan satu kali. Produsen peralatan mungkin memerlukan dimensi yang berulang, konstruksi material yang ditentukan, kontrol gambar, persyaratan pengemasan, dan konsistensi produksi di berbagai pesanan.

BSTFLEX mendukung manufaktur OEM dan proyek untuk pelanggan industri yang membutuhkan komponen tekstil termal khusus dan sambungan ekspansi non-logam.

Dukungan manufaktur dapat mencakup:

• Produksi sesuai dengan gambar pelanggan.
• Pengembangan prototipe
• Kustomisasi berbasis sampel
• Dukungan pemilihan material
• Dimensi dan geometri khusus
• Persyaratan label pribadi dan kemasan khusus
• Produksi berulang untuk proyek OEM

Aplikasi di Seluruh Sistem Saluran Industri

Sambungan ekspansi saluran berbahan kain khusus dapat dipertimbangkan di mana pun media gas, pergerakan termal, dan getaran peralatan perlu dikelola dalam saluran udara industri bertekanan rendah.

Apa Saja yang Harus Dicantumkan dalam Gambar Sambungan Ekspansi Kain?

Gambar teknik yang jelas mengurangi waktu penawaran dan membantu mencegah asumsi yang salah selama proses manufaktur.

Jika memungkinkan, sertakan:

• Diameter atau lebar saluran × tinggi
• Dimensi tatap muka
• Lebar dan ketebalan flensa
• Diameter lubang baut
• Jarak lubang baut
• Arah aliran
• Dimensi lapisan dalam
• Susunan isolasi
• Arah pergerakan
• Orientasi terpasang

Untuk sambungan persegi panjang, tampilan depan dan samping sangat berguna. File CAD atau PDF berdimensi lebih disukai untuk konfigurasi yang kompleks.

Data Teknik yang Diperlukan untuk Penawaran Harga

Mengirimkan data pengoperasian lengkap memungkinkan produsen untuk mengevaluasi sambungan ekspansi sebagai komponen hasil rekayasa, bukan hanya berdasarkan dimensinya saja.

Mengapa Memilih Sambungan Ekspansi Kain Kustom dari BSTFLEX?

BSTFLEX menggabungkan pemrosesan tekstil teknis dengan kemampuan fabrikasi khusus untuk aplikasi perlindungan termal industri. Hal ini sangat berguna untuk sambungan ekspansi kain karena elemen fleksibel itu sendiri merupakan bagian rekayasa yang penting dari rakitan tersebut.
