Gasket Tadpole Ekor Ganda | Panduan Pemasangan & OEM

Sebuah paking tadpole ekor ganda memiliki satu bulb penyegel yang dapat dikompresi yang terletak di antara dua ekor pemasangan datar. Bulb tersebut membentuk kontak penyegelan, sementara ekornya menjulur dari kedua sisi bulb dan menyediakan dua area untuk penahanan mekanis.

Profil ini berbeda dari paking bulb ganda. Konstruksi ekor ganda memiliki satu bulb penyegel dan dua flensa pemasangan. Konstruksi bulb ganda memiliki dua bulb yang dapat dikompresi yang dihubungkan oleh bagian tekstil.

Susunan ekor ganda dapat berguna ketika perancang peralatan menginginkan bulb berada di tengah antara dua permukaan penahan, memerlukan pengencangan di kedua sisi garis penyegelan, atau membutuhkan beban pemasangan didistribusikan ke area yang lebih luas.

BSTFLEX memproduksi paking tadpole kustom dan segel tadpole suhu tinggi menggunakan kain pelapis, inti internal, dimensi bulb, dan konfigurasi ekor pemasangan yang berbeda untuk oven industri, tungku Pembakaran, kiln, panel akses, dan peralatan termal OEM.

Apa Itu Paking Tadpole Ekor Ganda?

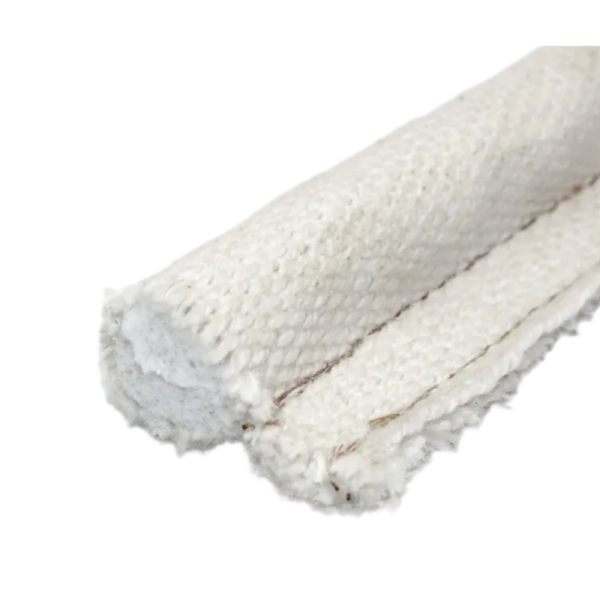

Paking tadpole ekor tunggal standar biasanya memiliki satu bulb dan satu ekor datar yang menjulur dari satu sisi profil.

Profil ekor ganda menempatkan bulb di antara dua bagian pemasangan:

Bagian Profil	Fungsi Utama
Bulb Pusat	Mengecil/terkompresi terhadap permukaan pasangan dan membentuk zona penyegelan utama.
Ekor Pertama	Menyediakan area pemasangan di satu sisi bulb.
Ekor Kedua	Menyediakan area pemasangan tambahan di sisi yang berlawanan.
Penutup Luar	Menyelubungi inti dan membentuk permukaan tekstil yang terbuka.
Inti Internal	Mengontrol dukungan bola, kompresi, dan pemulihan.

Kedua ekor mungkin memiliki lebar yang sama, atau dapat dibuat dengan dimensi yang berbeda ketika susunan pemasangan tidak simetris.

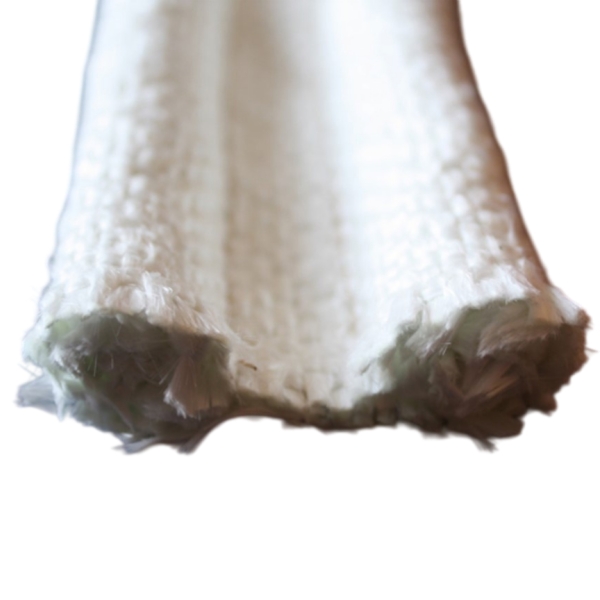

Ekor Ganda Tidak Sama dengan Bola Ganda

Fitur	Gasket Tadpole Ekor Ganda	Ganda Gasket Tadpole Bola
Jumlah Bola Penyegel	Satu	Dua
Jumlah Ekor Pemasangan	Dua	Tergantung pada desainnya
Tujuan Utama	Menyediakan permukaan pemasangan di kedua sisi dari satu bola	Menyediakan dua posisi kontak penyegelan terpisah
Dimensi Kritis	Lebar ekor kiri, lebar ekor kanan, dan lokasi bohlam	Jarak antar bohlam dan dua celah penyegelan terpasang
Pertanyaan Gambar Khas	Bagaimana kedua ekor ditahan?	Di mana kedua bohlam bersentuhan dengan peralatan?

Untuk pemilihan profil dua bohlam, tinjau Panduan Desain Pita Gasket Tadpole Bohlam Ganda .

Mengapa Menggunakan Dua Ekor Pemasangan?

Ekor kedua harus memiliki tujuan pemasangan atau desain yang jelas. Ekor tersebut tidak boleh ditambahkan hanya agar gasket tampak lebih lebar atau lebih berat.

Konstruksi ekor ganda dapat dipertimbangkan bila:

Bohlam harus tetap berada di tengah di antara dua pelat penahan
Peralatan menggunakan pengencang di kedua sisi garis penyegelan
Beban pemasangan perlu didistribusikan di kedua sisi
Desain memerlukan profil gasket yang simetris
Satu ekor saja tidak dapat memberikan area pemasangan yang memadai
Gasket dipasang di antara dua permukaan struktural
Profil harus menahan penggulungan atau gerakan lateral
Gambar OEM sudah menentukan dua flensa pemasangan

Dua ekor tidak secara otomatis menghasilkan penyegelan yang lebih baik. Aksi penyegelan utama tetap terjadi di dalam bohlam. Ekor memposisikan dan menahan gasket tetapi seharusnya tidak menghalangi bohlam untuk terkompresi dengan benar.

Susunan Pemasangan Ekor Ganda yang Umum

Pelat Penahan Dua Sisi

Setiap ekor dapat diposisikan di bawah pelat penahan yang terpisah. Susunan ini dapat membantu menjaga bohlam tetap di tengah dan mengurangi gerakan lateral.

Gambar harus menentukan:

Lebar pelat penahan
Jarak antara pelat penahan
Jarak antar pengencang
Keterlibatan ekor di bawah setiap pelat
Jarak bebas antara pelat dan bohlam
Penyelesaian tepi pelat

Tepi pelat tidak boleh memotong penutup atau membatasi gerakan normal bohlam.

Pelat Penahan Lebar Tunggal

Satu pelat terkadang dapat merentangi kedua ekor sambil membiarkan bohlam tetap terbuka melalui bukaan tengah atau jarak bebas bentuk.

Konfigurasi ini memerlukan kontrol dimensi yang cermat. Pelat penahan harus mengamankan ekor tanpa menekan langsung pada bohlam kecuali peralatan dirancang khusus untuk kontak tersebut.

Baut, Sekrup, atau Paku Keling Melalui Kedua Ekor

Kedua ekor dapat diikat langsung ke struktur pendukung.

Jika diperlukan lubang, tentukan:

Diameter lubang
Jarak antar lubang
Jarak dari bohlam
Jarak dari tepi ekor
Apakah lubang disediakan oleh BSTFLEX atau dibuat saat pemasangan
Apakah kancing mata ayam atau penguatan lainnya diperlukan

Pengencang yang ditempatkan terlalu dekat dengan bola (bulb) dapat mengganggu kompresi atau merusak intinya.

Pemasangan Saluran atau Slot

Salah satu atau kedua ekor dapat dimasukkan ke dalam saluran atau slot yang dibentuk.

Untuk pemasangan saluran, berikan:

Lebar saluran
Kedalaman saluran
Kelonggaran masuk
Ketebalan ekor
Panjang penyisipan yang diperlukan
Metode yang digunakan untuk mencegah gasket bergeser keluar dari saluran

Tentukan Kedua Lebar Ekor Secara Terpisah

Gasket ekor ganda tidak boleh ditentukan hanya dengan satu “lebar ekor” umum.

Gambar penampang harus menunjukkan:

Lebar ekor kiri
Lebar ekor kanan
Ketebalan ekor kiri
Ketebalan ekor kanan
Tinggi bola (bulb)
Lebar bola (bulb)
Lebar profil keseluruhan
Lokasi jahitan
Garis tengah bola (bulb)
Arah penutupan

Bahkan ketika kedua ekor dimaksudkan untuk sama, beri dimensi secara independen pada gambar yang disetujui.

Dimensi	Definisi yang Direkomendasikan
Tinggi Bola(Bulb Height)	Tinggi luar bebas yang diukur ke arah kompresi yang diinginkan
Lebar Bola (Bulb Width)	Lebar luar bebas di seberang bola
Lebar Ekor Kiri	Jarak dari referensi bola yang ditentukan ke tepi ekor luar kiri
Lebar Ekor Kanan	Jarak dari referensi bola yang ditentukan ke tepi ekor luar kanan
Lebar Keseluruhan	Total lebar luar dari penampang lengkap
Ketebalan Ekor	Ketebalan tekstil jadi di dalam setiap area pemasangan
Garis Tengah Bola (Bulb)	Garis referensi melalui bagian tengah bola penyegel

Profil Ekor Ganda Simetris vs Asimetris

Ekor Ganda Simetris

Profil simetris memiliki dua ekor dengan dimensi yang sama atau secara nominal sama.

Konstruksi ini dapat menyederhanakan orientasi di mana kedua sisi menggunakan susunan penahan yang sama. Gambar teknik tetap harus mengidentifikasi sisi panas dan arah pemasangan jika penutup, lapisan, atau jahitannya tidak simetris.

Ekor Ganda Asimetris

Profil asimetris memiliki ekor dengan lebar, ketebalan, atau fungsi pemasangan yang berbeda.

Sebagai contoh:

Satu ekor mungkin berada di bawah strip penahan yang lebar
Ekor lainnya mungkin pas ke dalam saluran yang sempit
Satu ekor mungkin berisi lubang pengencang
Ekor yang berlawanan dapat bertindak terutama sebagai flensa penstabil
Satu sisi mungkin memerlukan jarak bebas yang lebih besar dari bola (bulb)

Untuk desain asimetris, tandai dengan jelas orientasi kiri/kanan, dalam/luar, atau sisi-panas/sisi-dingin.

Posisi Bola (Bulb) Adalah Dimensi OEM yang Penting

Gasket dapat memiliki lebar keseluruhan yang benar tetapi tetap gagal sejajar dengan jalur penyegelan yang dimaksudkan.

Gambar teknik harus menentukan lokasi bola (bulb) relatif terhadap:

Pelat penahan
Garis tengah pengencang
Bukaan peralatan
Permukaan kontak pintu
Tepi sisi panas
Tepi sisi dingin
Datum pemasangan

Untuk pekerjaan penggantian, ukur garis kontak peralatan daripada berasumsi bahwa bola lama tetap berada di posisi aslinya.

Jangan Menjepit Bola (Bulb) dengan Ekor Pemasangan

Sistem penahan harus mengamankan ekor sementara membiarkan bola (bulb) bebas melakukan fungsi penyegelannya.

Masalah pemasangan yang umum meliputi:

Pelat penahan menekan bola (bulb)
Pengencang menembus inti
Bahan ekor terlipat di bawah bola (bulb)
Tepi pelat memotong penutup kain
Jarak bebas yang tidak memadai untuk kompresi bola (bulb)
Ekor menarik bola (bulb) menjauh dari garis kontak
Beban pemasangan yang tidak sama memelintir profil

Pemasangan prototipe harus memastikan bahwa pengencangan pengencang tidak mengubah posisi bola yang dimaksudkan atau mempramuat bola sebelum pintu ditutup.

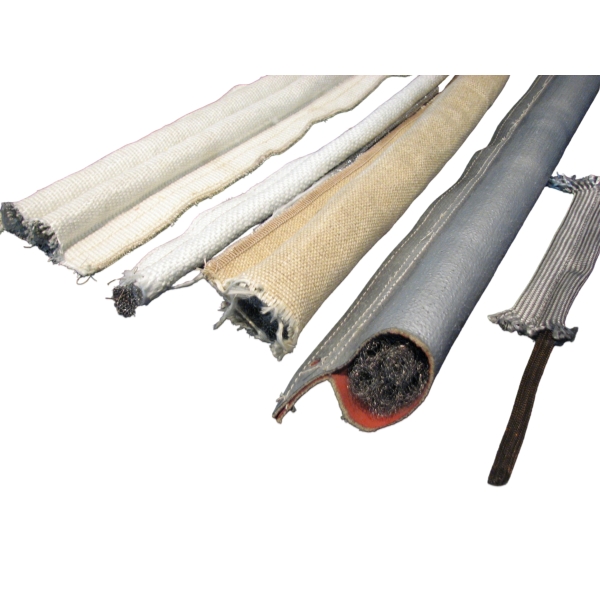

Bahan Penutup untuk Gasket Tadpole Ekor Ganda

Geometri ekor ganda dapat diproduksi menggunakan penutup tekstil yang berbeda. Pemilihan bahan harus didasarkan pada suhu dan paparan di lokasi paking, bukan hanya berdasarkan nama peralatan.

Penutup Serat Kaca

Serat kaca dapat dipertimbangkan untuk pintu oven industri, panel akses, dan peralatan termal lainnya di mana kondisi pengoperasian yang diverifikasi sesuai untuk konstruksi serat kaca penuh.

Konstruksi serat kaca BSTFLEX yang ada meliputi:

Halaman-halaman ini menyediakan referensi penutup dan inti. Profil dua ekor tetap memerlukan gambar khusus yang terpisah.

Penutup Kain Silika

Kain silika dapat dievaluasi ketika aplikasi memerlukan konstruksi tekstil bersuhu lebih tinggi.

Untuk penguatan internal logam, tinjau Paking Berudu Penutup Kain Silika Inti Inconel .

Penutup Kain Keramik

Kain keramik dapat dipertimbangkan untuk aplikasi tungku, kiln, dan perlakuan panas yang berat.

Untuk referensi inti keramik non-logam, tinjau Paking Berudu Penutup Kain Keramik Inti Keramik .

Penutup Tekstil Berlapis

Konstruksi berlapis silikon, berlapis PTFE, yang diberi perlakuan vermikulit, atau yang dialuminisasi dapat dievaluasi jika aplikasi memerlukan karakteristik permukaan tertentu.

Pelapis tidak boleh dipilih secara terpisah dari suhu, fleksibilitas, paparan bahan kimia, dan persyaratan pemasangan.

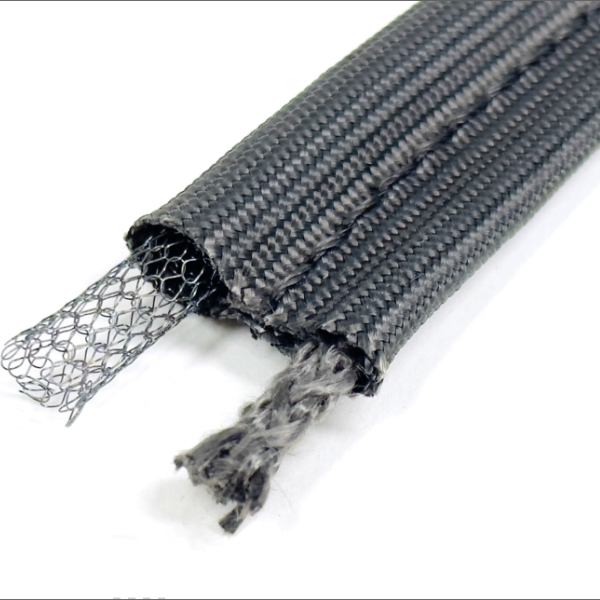

Pilihan Inti untuk Profil Ekor Ganda

Jumlah ekor tidak menentukan jenis inti.

Konstruksi internal yang tersedia dapat mencakup:

Inti serat kaca
Inti tali serat kaca
Inti tali silika
Inti serat keramik
Inti jaring baja tahan karat
Inti berongga baja tahan karat
Inti jaring Inconel
Inti bertulang khusus aplikasi

Profil inti tali dapat menyediakan struktur internal berbasis serat, sementara inti jaring logam memberikan kombinasi perilaku penguatan dan kompresi yang berbeda.

Untuk terminologi inti tali dan pemilihan ukuran, tinjau Panduan Pemilihan Tali Paking Berudu .

Kompresi Paking Ekor Ganda

Kedua ekor tidak menciptakan segel kompresi utama. Kompresi dikendalikan terutama oleh bola dan inti internal.

Jika tinggi bola bebas dan tinggi terpasang diketahui, kompresi dimensi nominal dapat dihitung sebagai:

Kompresi (%) = (Tinggi Bola Bebas - Tinggi Bola Terpasang) / Tinggi Bola Bebas × 100

Perhitungan ini tidak menentukan gaya penutupan atau mengonfirmasi bahwa persentase kompresi tertentu sudah sesuai.

Evaluasi:

Bahan inti
Kepadatan inti
Ukuran bohlam
Celah terpasang
Gaya penutupan
Pemulihan setelah pembukaan
Siklus termal
Variasi celah di sekitar peralatan

Aplikasi Pintu Oven Industri

Gasket pintu oven ekor ganda dapat dipertimbangkan jika pintu atau rangka menyediakan permukaan pemasangan di kedua sisi jalur penyegelan.

Aplikasi potensial meliputi:

Pintu oven batch
Panel akses oven lapisan bubuk
Pintu oven walk-in
Penutup oven pengeringan
Pintu oven pematangan
Panel inspeksi oven konveyor
Bukaan akses oven perlakuan panas

Untuk pemilihan bahan dan penggantian yang lebih luas, tinjau Panduan Gasket Tadpole Pintu Oven Industri .

Aplikasi Pintu Tungku dan Tanur

Untuk pintu tungku dan tanur, penutup dan inti harus dipilih sesuai dengan suhu dan paparan mekanis pada garis penyegelan aktual.

Ekor ganda dapat membantu penahanan, tetapi tidak meningkatkan kemampuan suhu kain atau inti.

Periksa untuk:

Kebocoran gas panas
Panas radiasi
Kontak tepi refraktori
Pemuaian rangka pintu
Gesekan mekanis
Suhu pelat penahan
Pemuaian pengencang

Tinjau Panduan Pemilihan Gasket Tadpole Pintu Tungku untuk pertimbangan penutup dan inti suhu tinggi.

Aplikasi Saluran, Damper, dan Panel Akses

Profil ekor ganda juga dapat dipertimbangkan untuk saluran, damper, dan panel akses yang dapat dilepas di mana peralatan memiliki permukaan pemasangan di kedua sisi jalur penyegelan pusat.

Untuk aplikasi ini, tentukan:

Perbedaan tekanan
Komposisi gas proses
Getaran
Pergerakan panel
Frekuensi pembukaan
Kebocoran yang diizinkan
Metode pemasangan

Gasket tadpole tekstil tidak boleh dideskripsikan sebagai kedap gas atau bertekanan tanpa validasi tingkat peralatan yang sesuai.

Gasket Bingkai Gambar Tanpa Sambungan Ekor Ganda

Profil ekor ganda juga dapat dibuat menjadi rakitan bingkai tertutup berbentuk persegi panjang, persegi, bulat, atau kustom.

Untuk bingkai yang dibentuk, gambar harus menentukan:

Datum dimensi bingkai
Orientasi bohlam
Orientasi ekor kiri dan kanan
Jari-jari sudut
Lokasi sambungan
Kontrol puntiran profil
Susunan penahan di semua sisi

Tinjau Panduan Gasket Tadpole Bingkai Gambar Tanpa Sambungan untuk spesifikasi bingkai, sudut, dan sambungan.

Gasket Tadpole Ekor Ganda Pengganti

Gasket ekor ganda yang lama mungkin meregang, terkompresi, atau robek. Jangan mereproduksi dimensinya yang aus tanpa mengukur peralatannya juga.

Catat:

Tinggi bebas bohlam jika dapat ditentukan
Lebar bohlam
Lebar ekor kiri
Lebar ekor kanan
Lebar profil keseluruhan
Ketebalan ekor
Konstruksi inti
Bahan penutup
Celah peralatan yang tertutup
Posisi pelat penahan
Jarak pengencang
Total jalur gasket

Gunakan Panduan Pengukuran Penggantian Gasket Tadpole untuk mendokumentasikan sampel lama dan dimensi peralatan.

Proses Pengembangan OEM

BSTFLEX mendukung pengembangan khusus berdasarkan gambar melalui layananManufaktur Gasket Tadpole Khususmereka.

Proses pengembangan ekor ganda yang umum meliputi:

Tinjauan aplikasi dan suhu
Tinjauan penampang peralatan
Konfirmasi posisi bohlam
Konfirmasi dimensi ekor kiri dan kanan
Tinjauan sistem pemasangan dan penahan
Pemilihan penutup dan inti
Manufaktur prototipe
Evaluasi kesesuaian dan kompresi pelanggan
Persetujuan gambar atau sampel
Pasokan produksi

Daftar Periksa Pemeriksaan Prototipe

Item Pemeriksaan	Pertanyaan Penerimaan
Dimensi Bola Lampu	Apakah tinggi dan lebar bola lampu bebas sesuai dengan gambar yang disetujui?
Posisi Bola Lampu	Apakah bohlam terpusat dengan benar atau ter-geser relatif terhadap ekor?
Ekor Kiri	Apakah ekor kiri pas dengan area penahan yang dimaksud?
Ekor Kanan	Apakah ekor kanan pas dengan area penahan yang dimaksud?
Lebar Keseluruhan	Apakah profil lengkap muat tanpa ada interferensi?
Orientasi	Apakah sisi panas, sisi dingin, dan arah pemasangan sudah benar?
Kelonggaran Pengencang	Apakah lubang, pelat, dan pengencang menghindari bohlam dan garis jaitan?
Kompresi	Apakah pintu menutup dengan tetap mempertahankan kontak bohlam yang berguna?
Stabilitas Profil	Apakah gasket tetap berada di tengah tanpa menggulung atau memutar?
Evaluasi Termal	Apakah konstruksi keseluruhan tetap sesuai setelah paparan yang representatif?

Daftar Periksa RFQ untuk Gasket Tadpole Ekor Ganda

Item RFQ	Informasi yang Dibutuuhkan
Peralatan	Oven industri, tungku, kiln, saluran, damper, panel, atau aplikasi lainnya
Bohlam	Tinggi, lebar, bentuk, dan posisi
Buntut Kiri	Lebar, ketebalan, dan metode penahanan
Buntut Kanan	Lebar, ketebalan, dan metode penahanan
Lebar Keseluruhan	Total lebar penampang lintang
Penutup	Fiberglass, silika, keramik, tekstil berlapis, atau tidak diketahui
Inti	Serat, tali, keramik, baja tahan karat, jaring berongga, Inconel, atau tidak diketahui
Pemasangan	Pelat penahan, baut, sekrup, keling, klip, celah, atau saluran
Celah Terpasang	Celah tertutup minimum dan maksimum pada garis kontak bohlam
Suhu	Suhu kontinu dan puncak di lokasi gasket
Panjang	Panjang potongan, dimensi rangka atau jalur penyegelan lengkap
Kuantitas	Kuantitas prototipe dan perkiraan volume produksi
Referensi	Gambar penampang, gambar peralatan, foto atau sampel fisik

Pertanyaan yang Sering Diajukan

Apa itu gasket tadpole ekor ganda?

Ini adalah gasket bohlam dan ekor dengan satu bohlam penyegelan yang dapat dikompresi dan dua ekor pemasangan datar yang memanjang dari sisi berlawanan dari bohlam.

Apakah gasket ekor ganda sama dengan gasket bohlam ganda?

Tidak. Gasket ekor ganda memiliki satu bohlam dan dua ekor pemasangan. Gasket bohlam ganda memiliki dua bohlam penyegelan.

Apakah kedua ekor harus memiliki lebar yang sama?

Tidak. Ekor dapat dibuat sama atau diproduksi dengan dimensi berbeda sesuai dengan susunan pemasangan. Kedua lebar harus ditampilkan secara terpisah pada gambar.

Bisakah kedua ekor berisi lubang pemasangan?

Ya, ketika desain peralatan memerlukan lubang. Diameter lubang, jarak, jarak tepi, dan hubungan dengan bohlam harus ditentukan sebelum produksi.

Bisakah gasket ekor ganda diproduksi sebagai rangka tanpa akhir?

Ya. Profil ekor ganda dapat dibuat menjadi rangka tertutup persegi panjang, bulat atau kustom, dengan ketentuan peninjauan bahan, sudut, sambungan, dan geometri.

Bisakah BSTFLEX mereproduksi gasket ekor ganda yang sudah ada?

Ya. Pengembangan dapat dimulai dari gambar penampang melintang, sampel fisik, dan pengukuran peralatan. Gasket yang sudah aus harus dilengkapi dengan dimensi celah dan pemasangan yang sebenarnya.

Inti mana yang terbaik untuk gasket ekor ganda?

Tidak ada inti terbaik yang universal. Konstruksi serat kaca, tali, keramik, baja tahan karat, mesh berongga, dan Inconel memberikan karakteristik kompresi dan penguatan yang berbeda. Pemilihan tergantung pada aplikasi sebenarnya.

Minta Gasket Tadpole Ekor Ganda Kustom

BSTFLEX memproduksi gasket tadpole ekor ganda, segel tadpole dua ekor, dan profil gasket center-bulb kustom untuk OEM dan proyek penggantian industri.

Kirimkan gambar penampang melintang yang menunjukkan bulb, kedua ekor, lebar keseluruhan, dan susunan pemasangan. Sertakan suhu operasi, celah tertutup, panjang yang diperlukan, kuantitas, dan informasi sampel yang tersedia.

Untuk profil asimetris, identifikasi sisi panas, sisi dingin, ekor kiri, ekor kanan, dan arah pemasangan secara jelas pada gambar.

Hubungi BSTFLEX untuk penawaran harga gasket tadpole ekor ganda kustom.

Gasket Tadpole Ekor Ganda: Desain Pemasangan, Dimensi, dan Aplikasi OEM

kategori

produk panas
