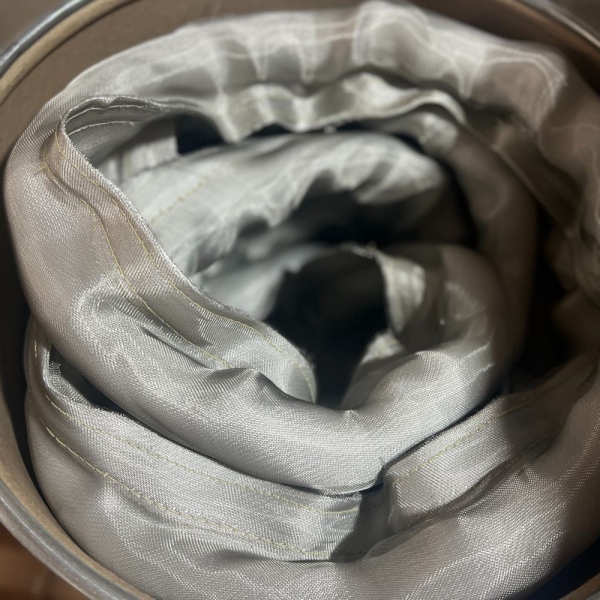

Gasket Berudu Bingkai Foto Tanpa Akhir

Sebuah gasket berudu bingkai gambar tanpa ujungadalah rakitan penyegelan loop tertutup jadi yang dibuat mengikuti keliling peralatan berbentuk persegi panjang, bujur sangkar, melingkar, atau sesuai aplikasi tertentu. Daripada hanya menyediakan panjang gasket tadpole lurus untuk pemotongan dan penyambungan di lapangan, profil ini dibuat menjadi bingkai lengkap sesuai dengan dimensi dan orientasi pemasangan pelanggan.

Bingkai tertutup dapat membantu OEM atau tim pemeliharaan mengontrol posisi bohlam, geometri sudut, dan kesesuaian keseluruhan sebelum pemasangan. Namun, frasa "bingkai tanpa ujung" dengan sendirinya tidak menentukan dimensi, bahan, inti, konstruksi sudut, atau lokasi sambungan.

Spesifikasi lengkap harus mengidentifikasi datum rangka, profil bohlam, ekor pemasangan, bahan penutup, konstruksi inti, geometri sudut, ruang kompresi, dan kondisi operasional.

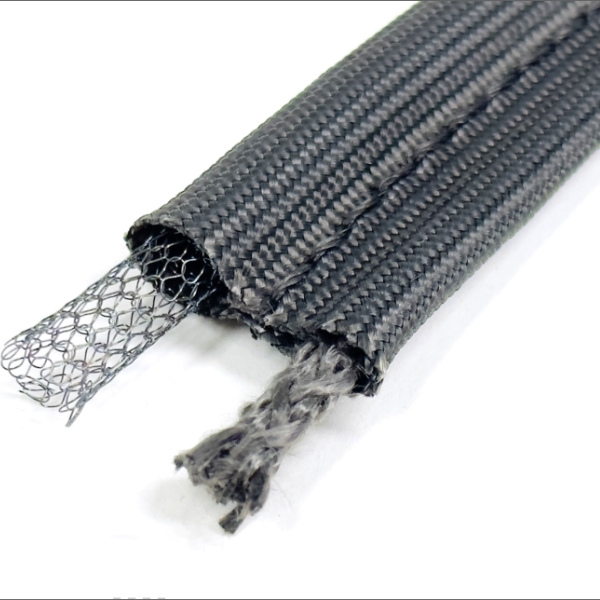

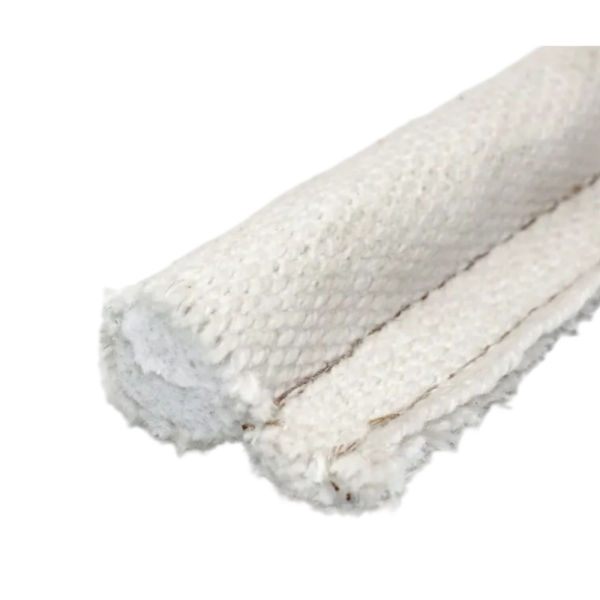

BSTFLEX memproduksigasket tadpole kustom dan segel tadpole suhu tinggiuntuk oven industri, tungku, kiln, penutup termal, dan peralatan OEM. Profil rangka tertutup dapat dikembangkan dari gambar pelanggan, pengukuran peralatan, atau sampel yang disetujui.

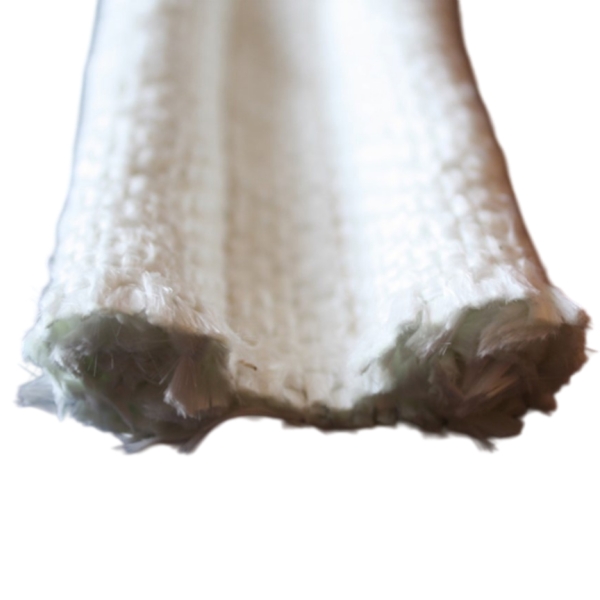

double bulb endless tadpole gasket frame

Apakah yang Dimaksud dengan Gasket Tadpole Bingkai Gambar Tanpa Akhir?

Gasket tadpole linier standar biasanya disediakan dalam bentuk panjang lurus atau gulungan kontinu. Pemasang memotong bahan tersebut dan menentukan bagaimana sudut dan ujungnya akan bertemu.

Gasket bingkai gambar tanpa ujung disuplai sebagai profil tertutup yang utuh. Untuk perakitan berbentuk persegi panjang, gasket ini biasanya mencakup empat bagian lurus dan empat sudut yang disusun sesuai dengan bukaan peralatan.

Rangka yang sudah jadi dapat diproduksi untuk:

Pintu oven persegi panjang
Panel akses tungku persegi
Pintu ruang termal
Bukaan inspeksi kiln
Penutup akses boiler
Panel akses saluran
Penutup OEM kustom
Bukaan peralatan bundar, oval, atau tidak beraturan

Tanpa Batas Belum Tentu Berarti Tanpa Sambungan

Dalam kategori produk ini, “tanpa batas” umumnya menggambarkan bentuk tertutup akhir dari gasket. Hal ini tidak boleh secara otomatis diartikan sebagai konstruksi tekstil yang sepenuhnya bebas sambungan.

Tergantung pada profil, bahan, dan metode pembuatan, rangka mungkin berisi satu atau lebih titik penutupan rekayasa, sambungan jahitan, atau transisi sudut fabrikasi.

Untuk tujuan pengadaan, konfirmasikan:

Bagaimana rangka ditutup
Di mana sambungan penutup berada
Apakah tonjolan berlanjut melewati sambungan
Bagaimana penutup diselesaikan pada sambungan
Apakah sambungan berada pada bagian lurus atau dekat sudut
Apakah posisi sambungan harus dikontrol pada gambar

Jangan mendeskripsikan produk sebagai tanpa sambungan kecuali konstruksi manufaktur aktual yang disetujui mendukung klaim tersebut.

Rangka Tanpa Batas, Bentuk Cincin, dan Gasket Kecebong Linear

Konfigurasi	Bentuk Khas	Persyaratan Spesifikasi Utama
Gasket Kecebong Linear	Panjang potongan lurus atau bahan kontinu	Dimensi profil, total panjang, dan metode penyambungan lapangan
Bingkai Gambar Tanpa Batas	Rangka tertutup persegi panjang atau persegi dengan sudut yang ditentukan	Dimensi rangka, datum, konstruksi sudut, dan orientasi profil
Gasket Berbentuk Cincin Kecebong	Siklus tertutup berbentuk bulat atau oval	Diameter dalam, diameter luar, atau diameter garis tengah bohlam
Bingkai Kontur Kustom	Geometri tertutup tidak standar	Gambar skala penuh, geometri CAD, atau tata letak dimensi terverifikasi

Istilah-istilah tersebut tidak boleh digunakan secara bergantian tanpa adanya gambar. Bingkai foto berbentuk persegi panjang dan bentuk cincin melingkar dapat menggunakan bahan penutup dan inti yang sama, tetapi keduanya memerlukan spesifikasi geometris yang berbeda.

Pilih Satu Datum Dimensi Bingkai

Lebar dan tinggi bingkai tidak lengkap kecuali referensi pengukuran diidentifikasi dengan jelas.

Sebagai contoh, bingkai "800 × 600 mm" dapat mendeskripsikan:

Bukaan bagian dalam yang jernih
Tepi luar paking
Garis tengah bohlam
Tepi dalam bohlam
Tepi luar dari ekor pemasangan
Dimensi pintu peralatan, bukan dimensi gasket

Nilai-nilai ini tidak setara.

Datum Dimensi	Arti	Ketika Berguna
Bukaan Dalam	Ruang bersih yang dikelilingi oleh bingkai gasket	Berguna jika gasket tidak boleh menghalangi bukaan peralatan
Dimensi Bingkai Luar	Lebar dan tinggi luar maksimum dari profil lengkap	Berguna untuk memeriksa ruang pemasangan yang tersedia dan interferensi
Garis Pusat Bohlam	Lebar dan tinggi yang diukur melalui jalur pusat bohlap penyegel	Berguna untuk menentukan jalur penyegelan dan membandingkan geometri sudut
Tepi Referensi Ekor	Dimensi bingkai yang diukur dari tepi ekor pemasangan yang ditentukan	Berguna ketika perangkat keras penahan adalah datum peralatan utama
Dimensi Garis Kontak	Jalur yang diikuti oleh bohlap di tempat ia bersentuhan dengan permukaan pasangan	Berguna untuk mencocokkan jalur penyegelan pintu atau panel yang direkayasa

Gambar harus menunjukkan datum yang dipilih dengan panah dan titik referensi. Jangan meminta produsen menyimpulkan ukuran bingkai yang dimaksud hanya dari bukaan peralatan.

Tentukan Profil Tadpole Secara Terpisah dari Ukuran Bingkai

Dimensi bingkai mendefinisikan geometri keseluruhan. Penampang lintang tadpole mendefinisikan bagaimana bingkai menyegel dan memasang.

Gambar penampang lintang harus menyertakan:

Tinggi bulb bebas
Lebar bulb
Diameter bulb pada bagian yang bulat
Lebar ekor
Ketebalan ekor
Lebar profil keseluruhan
Lokasi jahitan
Orientasi bulb
Orientasi ekor
Arah penutupan

Untuk pekerjaan penggantian, gunakan Panduan Pengukuran Penggantian Gasket Tadpole untuk mencatat dimensi bulb, ekor, lebar keseluruhan, celah terpasang, dan keliling.

Orientasi Bulb Harus Ditampilkan pada Gambar

Bingkai yang sudah jadi dapat diproduksi dengan bulb yang diposisikan menghadap ke bukaan dalam, menghadap ke keliling luar, atau di sepanjang garis kontak spesifik aplikasi lainnya.

Ekor juga dapat memanjang:

Ke dalam menghadap bukaan
Ke luar menjauhi bukaan
Menghadap sisi panas
Menghadap sisi dingin
Di belakang strip penahan
Ke dalam saluran pemasangan yang terbentuk

Bingkai dengan lebar dan tinggi yang benar masih bisa tidak dapat digunakan jika bulb atau ekor menghadap ke arah yang salah.

Tampilkan sisi panas, sisi dingin, sisi pintu, sisi bingkai, dan arah penutupan pada gambar setiap kali orientasi itu penting.

Konstruksi Sudut Memerlukan Tinjauan Terpisah

Sudut adalah salah satu alasan utama untuk menentukan bingkai gambar pra-bentuk alih-alih hanya menyediakan potongan lurus.

Pada sudut 90 derajat, jalur dalam dan luar dari tekstil memiliki panjang yang berbeda. Bulb dan ekor pemasangan harus bertransisi di sekitar sudut tanpa penumpukan, peregangan, pemuntiran, atau pergeseran yang berlebihan.

Konstruksi sudut yang sesuai bergantung pada:

Diameter bulb
Lebar ekor
Bahan penutup
Bahan inti
Kepadatan inti
Radius sudut dalam
Jarak bebas luar
Orientasi profil
Toleransi bingkai yang diperlukan

Sudut Siku-Siku

Bukaan peralatan berbujur sangkar tidak secara otomatis memerlukan sudut tekstil beradius nol yang tajam. Gasket mungkin memerlukan radius internal kecil atau transisi buatan untuk mencegah distorsi.

Gambar harus menyatakan apakah peralatan memerlukan:

Bingkai luar yang tampak persegi secara visual
Radius sudut bagian dalam yang ditentukan
Radius garis tengah bola (bulb) yang ditentukan
Transisi bersiku (mitered) atau buatan
Sudut yang dicocokkan dengan sampel OEM yang ada

Sudut Melengkung

Sudut yang melengkung dapat mengurangi tingkat keparahan perubahan arah, tetapi radius yang benar tetap bergantung pada ukuran profil dan konstruksi material.

Sediakan referensi radius secara jelas. Radius bagian dalam, radius bagian luar, dan radius garis tengah bola merupakan dimensi yang berbeda.

Penerimaan Sudut

Selama persetujuan sampel, periksa:

Kontinuitas bola melalui sudut
Posisi bola relatif terhadap permukaan pasangannya
Kerataan ekor di bawah perangkat keras penahan
Kerutan penutup atau ketegangan yang berlebihan
Kondisi jahitan
Kesesuaian sudut setelah pintu ditutup

Sudut yang tampak rapi saja tidak cukup jika bola bergeser dari jalur penyegelan yang diperlukan.

Lokasi Sambungan Harus Dikendalikan

Jika metode manufaktur memerlukan sambungan penutup, pelanggan mungkin perlu menentukan zona sambungan yang dapat diterima.

Sambungan harus dievaluasi dalam kaitannya dengan:

Pergerakan engsel
Tekanan kait
Lokasi bersuhu tertinggi
Paparan gas panas langsung
Gesekan mekanis
Pecahnya strip penahan
Akses pemeriksaan

Sambungan yang diposisikan di bagian atas pintu oven mungkin dapat diterima, sementara desain lain mungkin memerlukan sambungan pada bagian samping dengan tegangan rendah.

Jika lokasi sambungan penting, identifikasikan pada gambar alih-alih membiarkannya bervariasi antar-lot produksi.

Bingkai Bola Tunggal, Bola Ganda, dan Ekor Ganda

Bingkai tanpa ujung menggambarkan bentuk keliling yang sudah jadi. Hal ini tidak membatasi paking pada satu profil penampang.

Bingkai kustom dapat dikembangkan dari:

Paking kecebong bola tunggal
Paking kecebong bola ganda
Paking kecebong ekor ganda
Profil bola berongga
Profil bola bertulang
Profil kustom khusus aplikasi

Untuk desain dua bola, setiap jalur bola dan celah terpasang harus ditentukan. Tinjau Panduan Desain Paking Kecebong Bola Ganda sebelum mengubah profil bohlam-ganda linier menjadi rangka tertutup.

Profil ekor-ganda berbeda dari profil bohlam-ganda. Penampang lintang harus menunjukkan dengan jelas apakah desain tersebut menggunakan dua bohlam penyegel atau satu bohlam dengan dua ekor pemasangan.

Bahan Penutup dan Inti untuk Rangka Tadpole Tanpa Sambungan

Geometri rangka-tertutup dapat dikombinasikan dengan berbagai konstruksi penutup dan inti. Pemilihan bahan harus didasarkan pada suhu aktual, kompresi, abrasi, paparan proses, dan persyaratan mekanis.

Penutup Fiberglass dengan Inti Fiberglass

Konstruksi berbasis serat dapat dipertimbangkan jika kompresi non-logam yang fleksibel diperlukan dan kondisi servis yang telah diverifikasi sesuai.

Tinjau Gasket Tadpole Penutup Fiberglass Inti Fiberglass sebagai referensi bahan-dan-inti.

Penutup Fiberglass dengan Inti Baja Tahan Karat

Inti baja tahan karat memberikan dukungan logam internal dan respons kompresi yang berbeda dari inti serat.

Tinjau Gasket Tadpole Penutup Fiberglass Inti Baja Tahan Karat jika konstruksi internal yang diperkuat diperlukan.

Penutup Fiberglass dengan Inti Berongga Baja Tahan Karat

Inti logam berongga menyediakan struktur internal berpusat-terbuka. Hal ini dapat dievaluasi jika gasket memerlukan deformasi yang berguna dalam batas gaya penutupan yang tersedia.

Tinjau Gasket Tadpole Penutup Fiberglass Inti Berongga Baja Tahan Karat .

Penutup Silika dengan Inti Inconel

Untuk aplikasi termal yang lebih menuntut yang memerlukan tekstil bersuhu tinggi dan penopang logam internal, rangka dapat dievaluasi menggunakan konstruksi silika-dan-Inconel.

Lihat Silica Cloth Cover Inconel Core Tadpole Gasket.

Kain Keramik dengan Inti Keramik

Kombinasi tekstil keramik dan inti keramik dapat dipertimbangkan untuk peralatan termal yang menuntut yang memerlukan konstruksi internal bersuhu tinggi non-logam.

Lihat Ceramic Fabric Cover Ceramic Core Tadpole Gasket.

Halaman produk ini menyediakan referensi material. Geometri rangka tertutup akhir, sudut, dan konstruksi sambungan tetap memerlukan gambar dan persetujuan terpisah.

Kompresi Harus Diperiksa di Seluruh Rangka

Rangka gasket persegi panjang dapat mengalami celah terpasang yang berbeda di sisi engsel, sisi pengunci, atas, bawah, dan sudut.

Catat celah tertutup minimum dan maksimum di sekeliling perimeter lengkap. Jangan memilih bohlam hanya dari nilai rata-rata.

Jika tinggi bohlam bebas dan tinggi terpasang diketahui, kompresi dimensi nominal dapat dihitung sebagai:

Kompresi (%) = (Tinggi Bohlam Bebas - Tinggi Bohlam Terpasang) / Tinggi Bohlam Bebas × 100

Perhitungan ini hanya menjelaskan pengurangan geometri. Perhitungan ini tidak menetapkan gaya penutupan yang diperlukan atau membuktikan bahwa kompresi yang dipilih dapat diterima untuk penutup dan inti.

Selama persetujuan sampel, evaluasi:

Upaya penutupan pintu
Kontak bohlam di keempat sisi
Kompresi di setiap sudut
Pemulihan bohlam setelah dibuka
Retensi ekor
Pergerakan rangka selama pengoperasian

Jangan Gunakan Rangka yang Terlalu Besar untuk Mengompensasi Distorsi Pintu

Rangka paking prabentuk tidak dapat memperbaiki setiap masalah peralatan.

Sebelum memperbesar ukuran bohlam atau mengubah dimensi rangka, periksa:

Penyelarasan pintu
Kondisi engsel
Penyetelan kait
Kerataan rangka
Kondisi strip penahan
Tepi tajam
Distorsi termal
Kebocoran gas panas lokal

Bohlam yang lebih besar dapat meningkatkan gaya penutupan dan menciptakan kompresi berlebihan di bagian rangka yang paling rapat.

Rangka Gambar Tanpa Sambungan vs Paking Linear Sambungan Lapangan

Pertimbangan	Rangka Prabentuk Tanpa Sambungan	Paking Linear Sambungan Lapangan
Geometri Sudut	Ditetapkan selama manufaktur dan persetujuan sampel	Ditentukan oleh pemasang selama pemasangan
Orientasi Profil	Tetap pada rangka jadi	Harus dipertahankan selama perutean lapangan
Ukuran Jadi	Diproduksi sesuai referensi dimensi yang disetujui	Bergantung pada pengukuran lapangan, pemotongan, dan penyambungan
Waktu Pemasangan	Dapat mengurangi pekerjaan pemotongan lapangan dan pembentukan sudut	Mengharuskan pemasang untuk membentuk dan menyelesaikan perimeter
Fleksibilitas Penggantian	Perakitan jadi khusus peralatan	Stok kontinu dapat disesuaikan dengan berbagai ukuran
Persyaratan Pengadaan	Gambar rangka dan orientasi yang detail diperlukan	Dimensi profil dan panjang total mungkin sudah cukup

Pilihan yang tepat bergantung pada desain peralatan, kemampuan pemasangan, jumlah, dan kontrol dimensi yang diperlukan.

Rangka Paking Berudu Tanpa Sambungan Pengganti

Untuk rangka yang ada, jangan hanya mengandalkan dimensi paking yang dilepas. Rangka lama mungkin meregang, terkompresi secara permanen, atau terdistorsi.

Sediakan:

Sampel rangka yang ada
Sampel profil penampang melintang
Dimensi bukaan peralatan
Dimensi garis kontak bohlam
Dimensi strip penahan
Jari-jari sudut
Lokasi sambungan
Pengukuran celah tertutup dingin
Suhu operasional
Foto yang menunjukkan orientasi terpasang

Beri label setiap dimensi sesuai dengan sumbernya:

Gambar OEM asli
Gasket cadangan yang belum digunakan
Sampel gasket yang aus
Pengukuran peralatan
Nilai perkiraan atau yang belum dikonfirmasi

Proses Pengembangan OEM

BSTFLEX mendukung pengembangan berbasis gambar melalui layanan Pembuatan Gasket Tadpole Kustom miliknya.

Urutan pengembangan yang umum dapat mencakup:

Tinjauan aplikasi dan suhu
Konfirmasi profil penampang melintang
Konfirmasi datum rangka dan geometri keseluruhan
Tinjauan orientasi bohlam dan ekor
Pemilihan bahan penutup dan inti
Tinjauan konstruksi sudut dan sambungan
Pembuatan rangka prototipe
Evaluasi kesesuaian dan kompresi pelanggan
Persetujuan gambar atau sampel
Produksi batch

Produksi harus didasarkan pada gambar yang disetujui, sampel yang disetujui, atau referensi utama yang disepakati, bukan deskripsi ukuran rangka informal.

Inspeksi dan Penerimaan Prototipe

Sebelum menyetujui rangka untuk produksi, periksa prototipe terhadap gambar dan peralatan.

Item Inspeksi	Pertanyaan Penerimaan
Dimensi Rangka	Apakah dimensi bagian dalam, luar, atau garis tengah sesuai dengan datum yang disetujui?
Orientasi Profil	Apakah bagian bulb dan tail menghadap ke arah yang benar di keempat sisinya?
Geometri Sudut	Apakah bagian sudut sesuai dengan radius dan jalur penyegelan yang diperlukan?
Lokasi Sambungan	Apakah sambungan penutup berada di area yang disetujui dan diselesaikan dengan benar?
Puntiran	Apakah profil tetap terorientasi dengan benar tanpa bergulir atau terpuntir?
Penutup dan Jahitan	Apakah penutup tekstil, keliman, dan garis jahitan konsisten dengan konstruksi yang disetujui?
Kesesuaian Pemasangan	Apakah bagian tail pas di bawah perangkat keras penahan tanpa menggeser bagian bulb?
Kompresi	Apakah pintu menutup dengan benar sambil mempertahankan kontak di sekeliling perimeter lengkap?

Jika peralatan memiliki persyaratan kebocoran, efisiensi termal, atau pengungkungan proses yang ditentukan, lakukan pengujian sistem yang berlaku. Kontak visual saja tidak membuktikan performa kedap gas atau bertekanan.

Aplikasi untuk Gasket Tadpole Bingkai Gambar Tanpa Ujung (Endless)

Gasket tadpole bingkai tertutup kustom dapat dipertimbangkan untuk:

Pintu oven batch industri
Pintu oven powder coating
Pintu akses oven walk-in
Pintu tungku perlakuan panas
Panel akses tanur
Pintu inspeksi ketel uap
Pintu ruang termal
Penutup akses saluran udara
Panel peralatan pengendalian pencemaran
Selungkup suhu tinggi
Peralatan pemanas OEM

Untuk pemilihan material dan inti oven industri, tinjau Panduan Gasket Tadpole Pintu Oven Industri .

Daftar Periksa RFQ untuk Bingkai Gasket Tadpole Tanpa Ujung (Endless)

Item RFQ	Informasi yang Diperlukan
Bentuk Bingkai	Persegi panjang, persegi, bulat, oval, atau kontur kustom
Datum Dimensi	Bagian dalam, bagian luar, garis tengah bulb, garis kontak, atau referensi tail
Dimensi Bingkai	Lebar, tinggi, diameter, radius, dan geometri non-standar apa pun
Profil Tadpole	Tinggi bola, lebar bola, lebar ekor, ketebalan ekor, dan lebar keseluruhan
Orientasi	Arah bola, arah ekor, sisi panas, dan sisi pemasangan
Sudut	Persegi, beradius, dipotong miter, atau disesuaikan dengan sampel yang ada
Sambungan	Area sambungan yang diizinkan dan persyaratan penyelesaian khusus apa pun
Bahan Penutup	Fiberglass, silika, keramik, kain berlapis, atau bahan lain yang ditentukan
Inti	Fiberglass, tali, keramik, baja tahan karat, jaring berongga, Inconel, atau tidak diketahui
Celah Terpasang	Celah tertutup minimum dan maksimum di sekeliling perimeter
Suhu	Suhu kontinu dan puncak di lokasi gasket
Kuantitas	Kuantitas prototipe dan perkiraan volume produksi
Referensi	Gambar CAD, sketsa berukuran, foto peralatan, atau bingkai yang ada

Pertanyaan yang Sering Diajukan

Apakah gasket tadpole endless benar-benar tanpa sambungan (seamless)?

Belum tentu. "Endless" biasanya mendeskripsikan bentuk loop tertutup yang sudah jadi. Konstruksi pembuatannya mungkin menyertakan sambungan atau keliman penutup yang dirancang khusus. Konfirmasikan desain aktual sebelum mendeskripsikan rangka sebagai tanpa sambungan.

Haruskah saya menentukan dimensi rangka bagian dalam atau luar?

Keduanya dapat digunakan jika referensinya diidentifikasi dengan jelas. Dimensi garis tengah bulb (bulb-centerline) juga berguna. Gambar harus menunjukkan titik acuan pengukuran daripada memberikan lebar dan tinggi yang tidak diberi label.

Bisakah rangka endless menggunakan profil double bulb?

Ya, rangka tertutup kustom dapat dikembangkan dari profil double-bulb ketika peralatan menyediakan dua jalur kontak yang didukung. Kedua jalur bulb, jarak, sudut, dan celah terpasang harus ditentukan.

Bisakah BSTFLEX mereproduksi gasket bingkai foto (picture frame) yang sudah ada?

Ya. Rangka yang ada, sampel profil, gambar peralatan, dan dimensi terpasang dapat digunakan untuk pengembangan penggantian. Rangka yang aus harus dilengkapi dengan pengukuran peralatan aktual.

Bisakah rangkanya berbentuk bulat atau oval?

Ya. Gasket tadpole loop tertutup dapat dikembangkan dalam kontur persegi panjang, bulat, oval, atau kustom, bergantung pada profil, bahan, geometri pembengkokan, dan tinjauan manufaktur.

Bahan apa saja yang tersedia?

Konstruksi yang tersedia dapat mencakup penutup tekstil fiberglass, silika, keramik, dan berlapis dengan pilihan inti serat, tali, baja tahan karat, jaring berongga, keramik, atau Inconel. Pemilihan akhir bergantung pada lingkungan pengoperasian secara keseluruhan.

Bisakah rangka tersebut disediakan untuk produksi OEM?

Ya. Setelah persetujuan sampel dan gambar, profil rangka kustom dapat diproduksi untuk pasokan OEM batch dan berulang.

Minta Gasket Tadpole Endless Picture Frame Kustom

BSTFLEX memproduksi gasket tadpole endless picture frame, segel tadpole loop tertutup, dan profil gasket bentukan kustom untuk peralatan OEM dan proyek penggantian industri.

Kirimkan gambar rangka lengkap beserta profil penampang, orientasi bulb, geometri sudut, persyaratan bahan, celah terpasang, suhu pengoperasian, dan jumlah yang diperlukan.

Untuk proyek penggantian, sertakan foto dan sampel gasket yang ada jika tersedia, tetapi berikan juga dimensi peralatan aktual karena rangka yang sudah digunakan mungkin sudah meregang atau terkompresi secara permanen.

Hubungi BSTFLEX untuk penawaran harga gasket tadpole bingkai gambar tanpa ujung kustom.
