Pita Tangga Serat Kaca untuk Pintu Tungku dan Oven: Jarak Lubang Baut dan Pemasangan

Pita pintu tungku pengganti mungkin memiliki lebar yang sama dengan strip lama namun tetap tidak pas di sekitar pengencang. Informasi yang sering hilang adalah tata letak baut, lebar bagian tangga tengah, atau ketebalan yang tersedia setelah pintu ditutup.

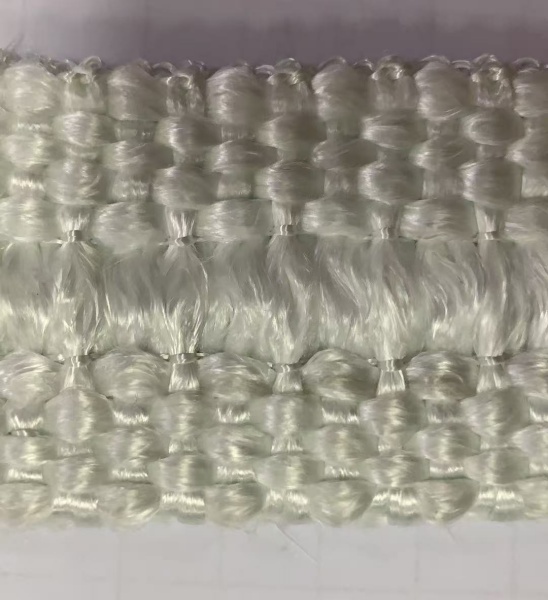

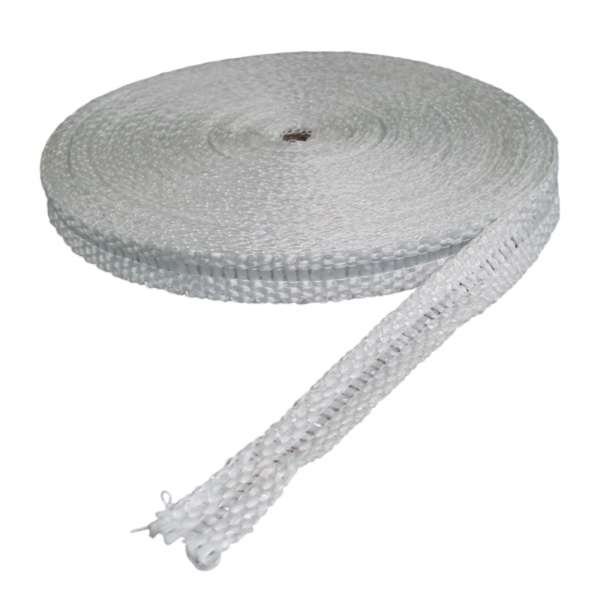

Pita tangga fiberglass tenun adalah tekstil termal dengan benang memanjang tertentu yang dihilangkan dari bagian tengah untuk mengakomodasi baut atau sekrup pengencang.Konstruksi ini juga disebut sebagai pita drop warp fiberglass atau pita lubang baut. Tenunan terbuka membantu dalam pemasangan, tetapi nama produk tidak menentukan pola lubang yang dilubangi pabrik.

BSTFLEX pita tangga fiberglassdipasok untuk detail penyegelan tungku dan oven industri. Gunakan gambar peralatan dan sampel representatif untuk menentukan bagaimana pita tersebut akan terpasang, tertahan, dan bersentuhan dengan permukaan pasangan.

Apakah Pita Tangga Memiliki Jarak Lubang Baut Tetap?

Konstruksi drop-warp tidak, dengan sendirinya, menentukan jarak baut tetap.Jarak baut adalah jarak antar pusat antara pengencang pada peralatan. Bagian tangga adalah fitur dari tekstil tersebut. Ini adalah spesifikasi yang terpisah.

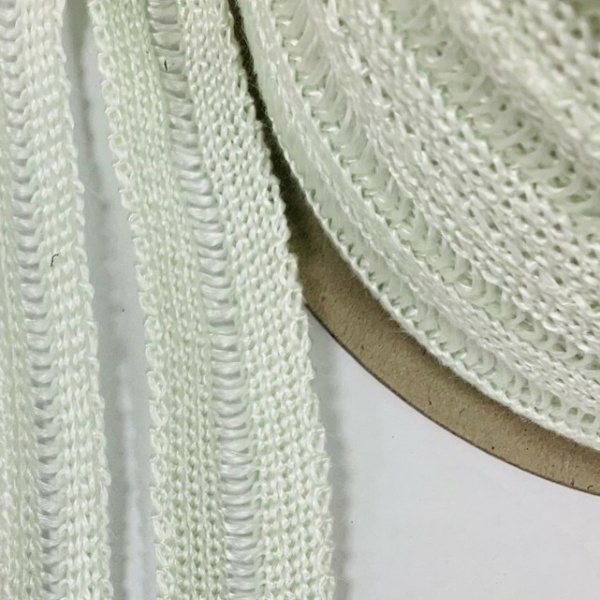

Bagian tengah tidak selalu merupakan celah yang tidak terhalang: benang melintang dapat tetap berada di area di mana benang lungsin memanjang tidak ada. Jangan mengartikan pengulangan tenunan yang terlihat sebagai jarak yang ditentukan antara lubang yang dibor. Konfirmasikan konstruksi tengah yang sebenarnya dan metode pemasangan dari produsen.

Zona pengencangan dapat mengakomodasi pengencang, tetapi itu tidak menjamin kecocokan di sekitar setiap diameter, jarak, atau offset baut. Jika lubang yang dibentuk sebelumnya diperlukan dengan lokasi yang akurat, identifikasi hal tersebut sebagai persyaratan fabrikasi terpisah untuk ditinjau. Jangan berasumsi bahwa gulungan pita tangga sudah memenuhinya.

Ukur Tata Letak Pengencang Sebelum Memilih Pita

Catat dimensi dari gambar yang disetujui atau dari peralatan setelah dibuat aman untuk pengukuran. Tentukan datum, seperti ujung strip penahan lurus, dan cari setiap pusat baut dari referensi tersebut. Sertakan pengencang pertama dan terakhir, bukan hanya jarak berulang antara baut tengah.

Catatan jarak baut, bukan spesifikasi pita standar

Pertimbangkan ilustrasi strip pemasangan lurus 450 mm dengan lima pusat baut yang terletak pada 25, 125, 225, 325, dan 425 mm dari satu ujung. Tata letak tersebut memiliki empat interval antar pusat 100 mm dan offset ujung 25 mm. Ini mencatat geometri peralatan; ini tidak menentukan pita tangga yang dipasok dengan lubang yang telah dilubangi setiap 100 mm.

Untuk jarak yang tidak sama, cantumkan setiap posisi pusat. Untuk pintu persegi panjang, beri dimensi pada setiap sisi dan transisi sudutnya. Jarak garis lurus melintasi sudut tidak sama dengan jarak sepanjang rute yang dituju pita.

Sesuaikan Bukaan Tengah dengan Area Dudukan

Periksa bagian tangga tengah dan pita sisi tenun secara bersamaan. Zona pengencangan yang lebih lebar tidak otomatis lebih baik: strip tersebut tetap memerlukan bahan pendukung yang memadai pada permukaan kontak yang dituju. Pastikan baris pengencang dapat sejajar dengan bagian tangga sementara bagian tenun tetap terpasang dengan benar.

Jangan menarik pita ke samping atau meregangkannya secara memanjang hanya untuk membuat sampel percobaan mencapai pengencang berikutnya. Periksa apakah ketidaksesuaian berasal dari konstruksi pita, baris baut yang tidak sejajar, atau dimensi peralatan. Memotong pita sisi tenun agar pengencang pas tidak boleh dianggap sebagai penyesuaian rutin.

Tinjau bagaimana perangkat keras penahan menekan tekstil. Pengaturan pengencangan harus menahan bahan yang dimaksud daripada memusatkan bebannya pada bukaan tengah yang tidak didukung. Selesaikan detail tersebut dengan perancang peralatan sebelum menyetujui pita.

Pisahkan Ketebalan Nominal dari Kompresi Terpasang

Ketebalan nominal pita tenun lunak tidak selalu merupakan ketebalan dalam sambungan tertutup dan terbebani. Saat membandingkan sampel, sepakati bagaimana ketebalan akan diukur dan identifikasi kondisi yang diperlukan: sebagaimana dipasok, di bawah beban pengukuran yang dinyatakan, atau dipasang dalam rakitan.

Strip lama dapat membantu mengidentifikasi rute dan konstruksi, tetapi ketebalannya yang aus atau terkompresi bukanlah spesifikasi pengganti yang dapat diandalkan dengan sendirinya. Lihat gambar asli atau setujui pemasangan percobaan jika persyaratan asli tidak tersedia.

Tidak ada persentase kompresi atau torsi pengencangan universal yang ditetapkan oleh istilah "pita tangga fiberglass". Bedakan juga baut yang menahan pita dari perangkat keras yang menutup pintu dan menekan segel. Ikuti persyaratan pembebanan rakitan yang disetujui; jangan mentransfer nilai torsi dari tabel gasket flensa tekanan ke strip pintu tungku.

Pemasangan: Periksa Seluruh Rute Sebelum Pengencangan Akhir

Siapkan peralatan dan periksa permukaan dudukan

Gunakan prosedur isolasi, pendinginan, dan akses aman yang disetujui oleh lokasi. Amankan pintu atau panel yang dapat digerakkan sebelum bekerja di sekitarnya. Ikuti petunjuk penanganan material yang relevan saat melepas tekstil lama dan menyiapkan strip baru.

Periksa permukaan dudukan, baut, dan penahan untuk melihat adanya kerusakan, gerinda, atau ketidaksejajaran. Catat cacat yang dapat mencegah kontak yang konsisten. Jangan gunakan ketebalan selotip tambahan sebagai koreksi yang belum ditinjau untuk rangka yang terdistorsi atau penutup yang rusak.

Pasang sampel secara kering di atas beberapa pengencang

Mulai dari datum yang dipilih dan periksa panjang yang representatif di beberapa posisi pemasangan sebelum memotong batch produksi. Sertakan bagian yang paling sulit, bukan hanya jalur lurus yang mudah diakses.

Gunakan metode yang disetujui pemasok untuk memasang bagian tengah di sekitar pengencang. Berhenti jika pemasangan memerlukan pemotongan benang samping pendukung, memaksa selotip menempel pada ulir yang tajam, atau meregangkannya untuk mencapai posisi berikutnya. Periksa kesejajaran, lebar yang didukung, dan jarak bebas dengan perangkat keras yang dimaksud saat terpasang.

Tentukan sudut, ujung, dan sambungan pada gambar

Bagian tangga tidak menentukan bagaimana selotip harus berbelok di sudut pintu. Uji radius yang sebenarnya dan periksa apakah ada penumpukan, tepi yang terangkat, atau jalur kontak yang terputus.

Tentukan apakah perakitan menggunakan panjang terpisah, detail sudut yang disetujui, atau pengaturan fabrikasi lainnya. Sambungan tumpul, miter, dan tumpang tindih tidak dapat dipertukarkan: masing-masing mengubah geometri lokal. Jangan menambahkan tumpang tindih hanya untuk menyembunyikan celah jika penumpukan tambahan mencegah pintu menutup dengan benar.

Amankan dan tutup menggunakan prosedur yang disetujui

Setelah seluruh jalur terpasang, amankan selotip menggunakan perangkat keras dan urutan perakitan yang ditentukan. Pastikan selotip tetap terpasang dan penahan tidak memotong atau mendistorsinya secara berlebihan. Tutup pintu menggunakan prosedur penyesuaian dan pemuatan yang disetujui, lalu periksa kontak di sekeliling perimeter secara lengkap.

Jika penempatan perekat diusulkan, konfirmasikan opsi tersebut dan batas suhunya secara terpisah. Daya rekat perekat tidak menentukan kompresi terpasang yang diperlukan atau menggantikan retensi mekanis yang ditentukan.

Kemampuan Suhu Tidak Membuktikan Segel Kedap Gas

Konfirmasikan peringkat layanan dari konstruksi fiberglass yang tepat di lokasi selotip, termasuk operasi normal, puncak, dan durasi paparan. Setpoint tungku saja tidak menentukan kondisi pada strip kontak eksternal. Sertakan uap proses, bahan pembersih, dan pelapis atau perekat apa pun dalam tinjauan material.

Untuk pintu kedap gas, atmosfer terkendali, atau pintu bertekanan, gunakan desain segel dan kriteria kebocoran peralatan yang memenuhi syarat. Strip termal anyaman tidak boleh dianggap menyediakan fungsi tersebut hanya karena tahan terhadap suhu.

Jika konstruksi fiberglass yang dikonfirmasi tidak memenuhi tugas yang diperlukan, tinjau material yang berbeda daripada mengandalkan ketebalan tambahan untuk meningkatkan batas layanannya. BSTFLEX selotip tangga serat keramik adalah konstruksi terpisah untuk dievaluasi dengan persyaratan penguatan, suhu, dan penanganannya sendiri. Ini bukan pengganti langsung otomatis.

Setujui Perakitan Sebelum Pasokan Berulang

Setujui pemeriksaan penerimaan sebelum pemasangan pertama. Ini mungkin termasuk kesejajaran pengencang yang benar, posisi yang dipertahankan, ketebalan terpasang, pergerakan pintu yang tidak terhalang, dan kinerja termal atau kebocoran yang ditentukan. Foto strip yang dipasang dengan rapi tidak memverifikasi setiap persyaratan tersebut.

Setelah siklus operasi yang disepakati, periksa pada kesempatan perawatan yang aman untuk melihat pergerakan, tepi yang rusak, dan perubahan pada sudut atau sambungan. Penyesuaian atau pengencangan kembali apa pun harus mengikuti prosedur peralatan. Catat spesifikasi selotip yang diterima, revisi gambar, dan metode pemasangan untuk pesanan berikutnya.

Minta Selotip Tangga Fiberglass untuk Perakitan Pintu Industri

Halaman produk BSTFLEX saat ini mencantumkan lebar dari 25 hingga 150 mm dan ketebalan nominal dari 1,5 hingga 6,0 mm. Konfirmasikan kombinasi yang tersedia dan geometri bagian tengah untuk pertanyaan Anda; rentang ini tidak menetapkan pitch baut standar atau menjamin setiap kombinasi lebar dan ketebalan.

Untuk penawaran, berikan dimensi selotip, panjang gulungan atau potongan yang diperlukan, jumlah, tata letak baut, gambar permukaan kontak, dan kondisi operasi. Sertakan bagian tengah yang diperlukan, metode retensi, ketebalan terpasang, dan persyaratan persetujuan sampel apa pun. Untuk selotip segel pintu tungku pengganti atau selotip segel pintu oven, tambahkan foto dan referensi suku cadang yang ada.

Tinjau selotip tangga fiberglass BSTFLEX untuk segel termal baut, bandingkan rangkaian selotip suhu tinggi industri, atau kirim gambar pintu Anda dan minta penawaran selotip tangga fiberglass.
