Ujung selongsong tahan api memiliki dua tugas berbeda yang harus diselesaikan: melindungi tepi tekstil yang terbuka dan menjaga selongsong tetap pada posisi yang diinginkan. Pita penutup ujung dan klem penahan dapat bekerja sama, tetapi keduanya tidak dapat saling menggantikan. Keduanya juga bukan perbaikan untuk selang atau fiting yang bocor.
Bagi perakit selang, detail pengakhiran selongsong tahan api yang berguna mengidentifikasi tempat berhenti selongsong, cara penanganan tepi potong, dan letak pita penahan. Detail ini harus diselesaikan sebelum produksi, bukan diserahkan kepada pemasang di akhir pekerjaan.
Panduan ini berfokus pada penyelesaian ujung untuk selongsong fiberglass berlapis silikon padajajaran selongsong tahan api BSTFLEX. Gunakan untuk menyiapkan gambar instalasi dan daftar periksa pemeriksaan. Petunjuk yang disetujui untuk selang, selongsong, dan aksesori tertentu lebih diutamakan daripada panduan umum.
| Komponen | Fungsi dalam perakitan | Apa yang harus ditentukan |
|---|---|---|

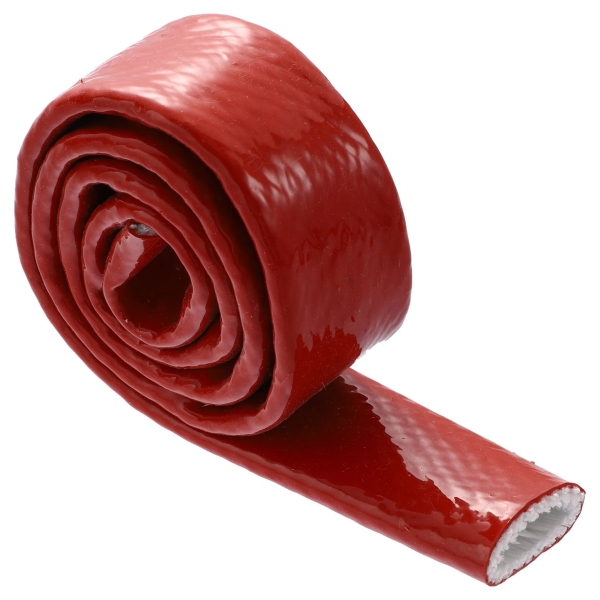

| Selongsong fiberglass berlapis silikon | Memberikan perlindungan termal eksternal utama di sekitar bagian yang ditentukan. | Konstruksi, diameter dalam, panjang cakupan, dan persyaratan kinerja yang berlaku. |
| Pita penyegel ujung silikon pelebur-sendiri | Menyelesaikan ujung yang terbuka dan membantu membatasi kontaminasi yang masuk ke tepi tekstil. | Kelas pita, lebar, ketebalan, cakupan, dan instruksi aplikasi. |
| Klem atau pita penahan yang ditentukan | Mengamankan lengan baju pada lokasi pemasangan yang ditentukan. | Perangkat keras, lokasi, alat pemasangan, serta persyaratan pengencangan atau penegangan. |
Memisahkan fungsi-fungsi ini mencegah dua kesalahan spesifikasi yang umum: memperlakukan pita yang rapat sebagai segel ujung yang lengkap, atau menganggap balutan pita perekat dapat menggantikan penahan mekanis yang diperlukan.

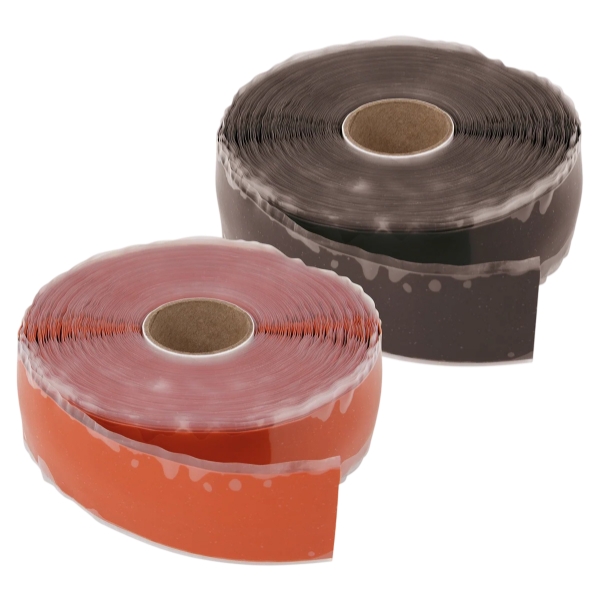

BSTFLEX Silicone Firesleeve Tape adalah aksesori karet silikon yang dapat merekat sendiri. Lapisan-lapisannya yang saling tumpang tindih terikat satu sama lain tanpa perekat sensitif tekanan. Produk ini dimaksudkan untuk penyegelan lokal dan penguatan di dalam sistem firesleeve, bukan sebagai pengganti selongsong insulasi.
Pada ujung yang dipotong, pita ini menyediakan lapisan akhir di atas area tepi yang ditentukan. Jangan mengartikan perlakuan lokal tersebut sebagai bukti bahwa seluruh rakitan bersifat kedap air, kedap tekanan, atau memenuhi syarat untuk menahan pecahnya selang. Itu adalah persyaratan yang terpisah.

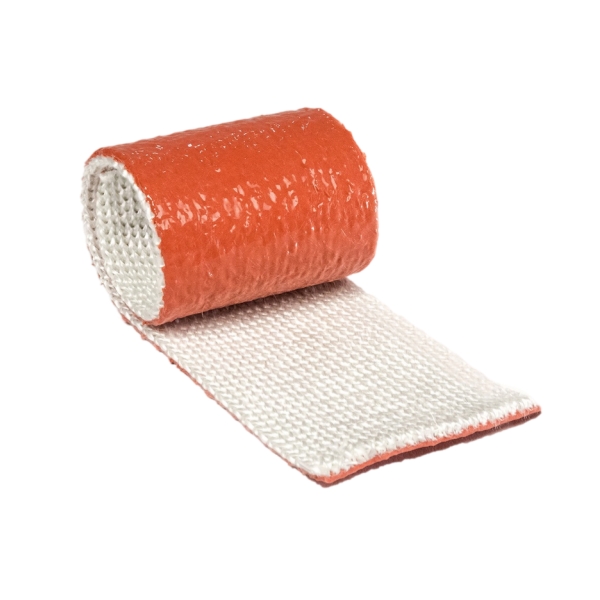

Bedakan juga pita silikon yang merekat sendiri dengan pita serat kaca berlapis silikon. Yang terakhir mengandung penguatan tekstil dan merupakan konstruksi produk yang berbeda. Pesanan pembelian yang hanya bertuliskan "red fire tape" membuat material tersebut tidak jelas.
Tandai awal dan akhir cakupan termal yang diperlukan pada gambar perakitan selang. Kemudian identifikasi zona penyegelan dan penahanan yang diizinkan relatif terhadap fiting. Jangan gunakan jarak arbitrer dari ujung selang sebagai pengganti detail tersebut.
Di tempat susunan yang disetujui membawa selongsong melewati soket fiting, tentukan sejauh mana selongsong tersebut memanjang dan di mana penahan diposisikan. Pertahankan akses ke ulir, bidang penyegelan, area penguncian kunci pas, dan fitur inspeksi sebagaimana yang disyaratkan oleh petunjuk perakitan. Jangan menjembatani komponen yang harus berputar dengan pengakhiran yang terpasang kaku.
Tentukan panjang potong selongsong dari susunan terpasang yang dimaksudkan. Periksa kesesuaiannya di sepanjang rute sebelum menyelesaikan kedua ujungnya. Panduan ukuran dan jarak bebas fiting fire sleeveselongsong pelindung api dan panduan jarak bebas fiting mencakup pemeriksaan terpisah untuk diameter luar selang dan jalur fiting.
Untuk peralatan yang sudah beroperasi, ikuti prosedur pemadanan dan isolasi energi peralatan tersebut. Kendalikan energi hidraulik, mekanik, dan termal yang tersimpan, serta verifikasi kondisi aman sebelum bekerja. Menghentikan pompa saja bukanlah pemeriksaan isolasi yang lengkap.
Minta selang yang bocor atau rusak untuk dinilai sebelum menambahkan perlindungan. Pita ujung tidak boleh menyembunyikan cacat yang belum diselesaikan. Jauhkan tangan dari sambungan bertekanan dan jangan pernah mengendurkan fiting untuk menentukan apakah tekanan masih ada.
Selongsong pelindung api serat kaca silikon kepang EFRSEFRS braided silicone fiberglass fire sleeve dapat dipotong dengan gunting. Dukung material tersebut dan potong sesuai panjang yang ditentukan menggunakan gunting tajam yang sesuai. Lebih disukai memotong di atas permukaan kerja sebelum pemasangan alih-alih mengarahkan mata pisau ke selang di bawahnya.
Periksa bagian tepi sebelum menyegelnya. Buang sisa potongan yang longgar tanpa menarik benang keluar dari selongsong. Jangan membakar bagian tepi atau menambahkan perekat yang tidak ditentukan agar terlihat rapi. Ujung yang rusak harus diperbaiki dalam batas panjang yang disetujui dan persyaratan pengerjaan ulang.
Beberapa petunjuk perakitan memerlukan perawatan tepi sebelum selongsong diposisikan; yang lain menentukan operasi penyelesaian setelahnya. Tentukan urutan untuk sistem yang dipilih. Jangan mengubah perawatan ujung cair yang disetujui menjadi pita perekat, atau membalik posisi pita perekat dan klem, tanpa meninjau penggantian tersebut.
Pada perakitan selang baru, jauhkan selongsong dari perkakas perakitan sambungan hingga proses yang disetujui mengharuskan posisinya dipasang. Pada perakitan yang sudah jadi, hentikan jika selongsong tidak dapat melewati sambungan tanpa kerusakan. Penyegelan ujung tidak dapat memperbaiki ukuran selongsong yang tidak sesuai.
Mulailah dengan area aplikasi yang bersih dan kering. Gunakan hanya metode pembersihan yang kompatibel dengan selang, selongsong, dan pita perekat. Atasi sumber kontaminasi minyak apa pun sebelum membungkus area tersebut.
Ikuti petunjuk pita perekat yang dipilih untuk peregangan dan tumpang tindih. Pertahankan kontak antara lapisan yang berurutan dan tekan lapisan tersebut secara bersamaan. Pada perubahan diameter, periksa apakah ada liputan yang terlipat atau lilitan yang merentang menyeberangi celah alih-alih mengikuti permukaan. Selesaikan di atas area tepi yang ditentukan tanpa menghalangi fitur kerja sambungan.
Jangan menyalin persentase tumpang tindih tetap, jumlah putaran, atau waktu tunggu dari pita perekat lain. Masukkan nilai yang berlaku dan kondisi siap pakai ke dalam instruksi kerja. Perilaku self-fusing tidak berarti setiap kelas memiliki persyaratan aplikasi yang sama.
Bagian Tinjauan teknis Silicone Firesleeve Tape menjelaskan peran aksesori produk dan metode aplikasi umum. Minta detail proses tambahan yang diperlukan untuk terminasi yang diusulkan.
Posisikan klem hanya di zona retensi yang ditentukan untuk perakitan. Soket sambungan dapat menyediakan lokasi tersebut dalam desain yang disetujui; itu bukan instruksi universal untuk setiap ujung selang. Jangan memindahkan ikatan ke bagian fleksibel yang tidak didukung hanya karena lebih mudah dijangkau.
Untuk gambar pemasangan OEM, identifikasi dukungan di bawah ikatan, lebarnya, dan jaraknya dari referensi tetap. Tunjukkan juga apakah ikatan tersebut berada di atas pita perekat, di sampingnya, atau dalam susunan yang memenuhi syarat lainnya. Detail ini membuat perakitan akhir dapat diperiksa.
Pilih perangkat keras untuk dimensi luar dari terminasi yang telah selesai, termasuk selongsong dan pita perekat apa pun di bawah ikatan. Lubang selang bukanlah spesifikasi ukuran klem. Gunakan alat pemasangan yang ditentukan dan persyaratan penegangan atau torsi dari pemasok perangkat keras; tidak ada satu nilai pengencangan tunggal untuk semua klem firesleeve.
Setelah pemasangan, periksa apakah ada potongan, jepitan, lapisan yang bergeser, dan perangkat keras yang menonjol tajam. Jangan mengganti pengikat kabel plastik serbaguna, kawat, atau klem lain hanya karena ukurannya pas. Alternatif memerlukan penerimaan untuk persyaratan retensi, suhu, dan paparan yang sebenarnya.
Gunakan daftar periksa awal berikut saat menyetujui gambar dan sampel pertama. Tetapkan kriteria penerimaan yang terukur jika aplikasi memerlukannya.
| Titik pemeriksaan | Periksa sebelum dirilis |
|---|---|
| Posisi cakupan | Selongsong dimulai dan berakhir pada lokasi yang ditentukan tanpa meninggalkan bagian terlindungi yang wajib dalam keadaan terbuka. |
| Penyelesaian tepi | Area tepi potong yang ditentukan dirawat, tanpa benang yang longgar atau kerusakan yang tidak disetujui yang tersembunyi di bawahnya. |
| Aplikasi pita perekat | Bahan, tumpang tindih, dan metode penyelesaian yang ditentukan digunakan; lapisan tidak tampak berjembatan, terangkat, atau terkontaminasi. |
| Perangkat keras retensi | Ikatan yang benar dipasang di zona yang ditentukan menggunakan pengaturan dan alat yang ditentukan. |
| Fungsi sambungan | Koneksi, penggunaan kunci pas, dan fitur pemeriksaan yang diperlukan tetap dapat digunakan. |
| Rute dan pergerakan | Selongsong tetap diposisikan dengan benar di seluruh rute yang diperlukan dan pergerakan yang dievaluasi secara aman. |
| Keterlacakan | Selongsong, pita perekat, perangkat keras, dan revisi gambar yang diterima dicatat. |
Pemeriksaan visual tidak menunjukkan peringkat nyala api atau memvalidasi ketahanan terhadap cairan tertentu. Jika properti tersebut diperlukan, peroleh bukti yang mencakup konstruksi dan pemasangan yang diusulkan. Jangan mentransfer hasil untuk badan selongsong saja ke terminasi akhir yang berbeda tanpa tinjauan.
Pada selongsong yang dapat dibuka, pertimbangkan efek perawatan ujung pada akses di masa mendatang. Lilitan kontinu di sekitar penutup dapat mencegah penutup terbuka hingga pita perekat dilepas. Hal itu mungkin dapat diterima, tetapi instruksi pemeliharaan harus mengidentifikasi perawatan ujung habis pakai yang harus diperbarui.
Jangan gunakan pita perekat ujung untuk mengompensasi penutupan longitudinal yang tidak akan bertaut dengan benar. Bandingkan format pemasangan dalam panduan removable fire sleeve untuk selang yang ada, lalu tentukan detail ujung yang mempertahankan akses servis yang dimaksud.
Jangan memperlakukannya sebagai hal yang dapat dipertukarkan. Tentukan bahan yang diperlukan dan kondisi aplikasinya. Penampilan yang serupa atau lebar gulungan yang praktis tidak menetapkan perilaku yang setara pada terminasi firesleeve bersuhu tinggi.
Perawatan tepi yang ditentukan dengan benar dimaksudkan untuk mengurangi paparan ujung tekstil terhadap kontaminasi eksternal. Efektivitasnya bergantung pada bahan, cakupan, dan kondisi terpasang. Ini bukanlah solusi untuk cairan yang keluar dari selang di bawahnya.
Terminasi yang disetujui menentukan komponen yang diperlukan. Beberapa susunan menentukan perawatan ujung dan penahan tertentu; konstruksi lain dapat menggunakan detail yang berbeda. Jangan menghilangkan perangkat keras yang ditentukan karena selotip terasa aman saat penanganan.
Jangan berasumsi bahwa balutan lokal mengembalikan perlindungan asli. Lakukan penilaian terhadap kerusakan tersebut berdasarkan kriteria perbaikan atau penggantian selongsong yang disetujui. Penggantian tepat dilakukan jika kondisi yang diperlukan tidak dapat dibuktikan.
Pesanan berulang harus mengidentifikasi lebih dari sekadar diameter dan warna selongsong. Sertakan panjang yang dilindungi, gambar sambungan, zona perawatan ujung, spesifikasi selotip, dan perangkat keras penahan yang diperlukan. Tambahkan suhu servis, cairan yang diharapkan, kriteria pemeriksaan, dan foto rakitan akhir.
Untuk penawaran harga selotip, berikan lebar, panjang gulungan, warna, dan kuantitas. Untuk evaluasi selongsong dan selotip yang cocok, sertakan gambar perakitan yang diusulkan dan persyaratan termal yang relevan. Ini memberi bagian pembelian dan produksi konfigurasi yang jelas untuk disetujui.
BSTFLEX menyediakan selongsong api fiberglass berlapis silikon dan selotip firesleeve silikon rekat-mandiri. Minta data produk, sampel, atau penawaran harga OEM dengan gambar detail ujung sehingga bahan yang diusulkan dapat dievaluasi sebagai bagian dari instalasi lengkap.
