Selang hidrolik yang dipasang di dekat mesin, komponen knalpot, tungku, peralatan pengecoran, atau mesin panas lainnya menghadapi jenis risiko yang berbeda dibandingkan selang yang hanya terpapar abrasi mekanis. Panas radiasi yang tinggi dapat mempercepat penuaan karet, nyala api langsung dapat merusak penutup selang, dan percikan logam cair dapat menyebabkan kerusakan termal lokal yang tiba-tiba.
Untuk lingkungan ini, selongsong api untuk selang hidrolik menyediakan penghalang termal tambahan di sekitar selang. Konstruksi yang paling umum menggabungkan selongsong isolasi serat kaca dengan lapisan luar karet silikon, menciptakan lapisan pelindung fleksibel untuk sistem hidrolik yang berat.
Panduan ini menjelaskan cara memilih selongsong api selang hidrolik yang tepat, cara menentukan ukuran selongsong yang sesuai, dan kondisi pengoperasian mana yang harus dipertimbangkan sebelum menentukan selongsong tahan api.
Untuk spesifikasi produk, informasi pengujian, dan opsi OEM, lihat BSTFLEX Hydraulic Hose Protection Fire Sleeve. Untuk konstruksi lain dan opsi selongsong pelindung api, kunjungi rangkaian BSTFLEX Fire Sleeves.
Selang hidrolik mungkin dirancang untuk lingkungan tekanan dan fluida yang berat namun tetap rentan terhadap panas eksternal. Kondisi servis yang sebenarnya sangat bergantung pada jalur selang.
Jalur yang diposisikan jauh dari sumber panas mungkin beroperasi secara normal selama bertahun-tahun. Selang yang sama yang dirutekan di dekat manifold knalpot, dinding tungku, jalur proses panas, atau area logam cair dapat mengalami pemanasan radiasi terus-menerus yang meningkatkan suhu penutup selang dan sistem penguat.
Bahaya eksternal yang umum meliputi:
Oleh karena itu, selongsong api selang hidrolik digunakan sebagai lapisan pelindung eksternal. Ini tidak menggantikan pemilihan selang, perutean, atau desain sistem yang benar. Sebaliknya, ini menambahkan perlindungan termal dan mekanis di mana paparan lingkungan tidak dapat dihilangkan sepenuhnya.

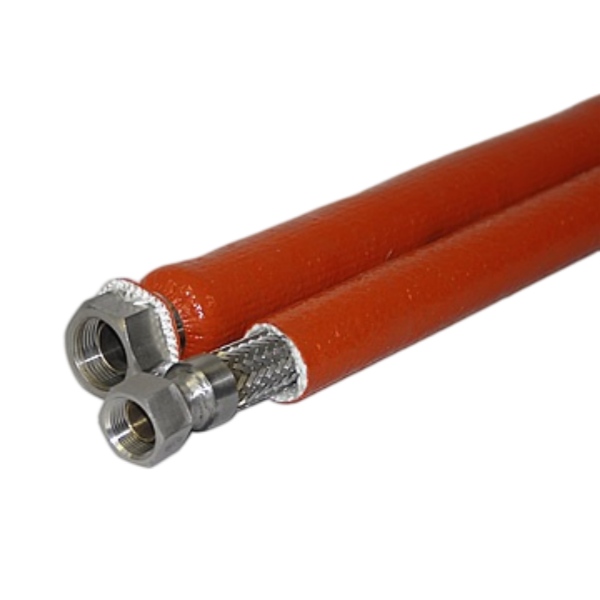

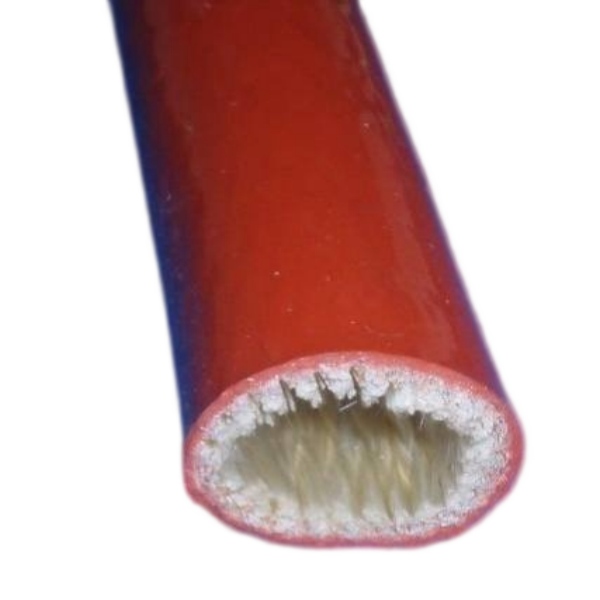

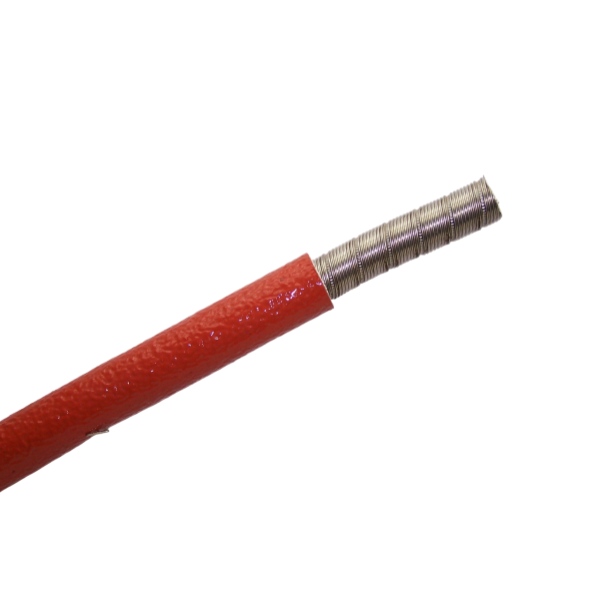

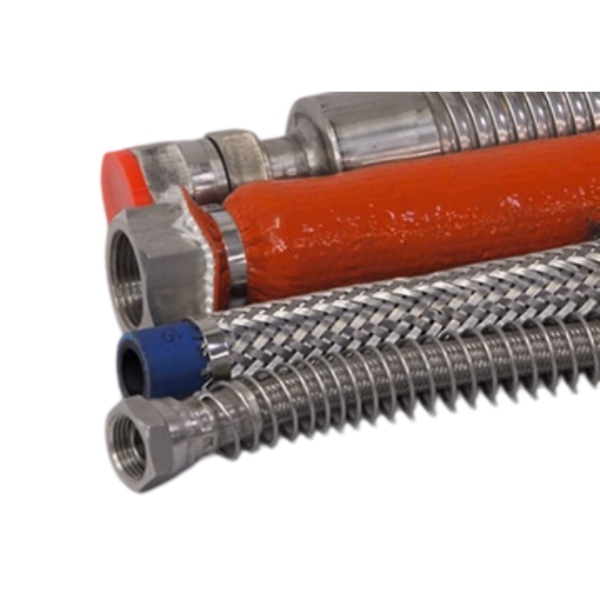

Selongsong api tipikal terdiri dari substrat tekstil serat kaca suhu tinggi yang dilapisi dengan karet silikon. Setiap lapisan menjalankan fungsi yang berbeda.
Struktur serat kaca menciptakan badan isolasi utama selongsong. Ketebalan dan konstruksi tekstilnya membantu mengurangi perpindahan panas antara lingkungan eksternal dan selang hidrolik di bawahnya.
Lapisan silikon menyediakan eksterior fleksibel yang membantu selongsong menahan kondisi industri yang keras. Tergantung pada konstruksi dan kualifikasi selongsong api tertentu, ini dapat memberikan ketahanan terhadap paparan api, kontaminasi oli, abrasi, dan percikan logam cair.
Kombinasi ini menjelaskan mengapa selongsong api serat kaca berlapis silikon banyak digunakan di sekitar selang hidrolik, saluran bahan bakar, saluran oli, kabel, dan komponen lain yang terletak di zona suhu tinggi.
Tidak semua selongsong selang hidrolik ditujukan untuk bahaya yang sama.
| Persyaratan Perlindungan | Pendekatan Selongsong Tipikal |
|---|---|
| Gesekan dan abrasi umum | Selongsong selang tekstil tahan abrasi |
| Kontak mekanis yang tajam atau parah | Perlindungan mekanis tugas berat |
| Panas radiasi | Selongsong termal atau api |
| Paparan api | Selongsong tahan api yang berkualifikasi |
| Percikan logam cair | Selongsong api suhu tinggi berlapis silikon yang dirancang untuk lingkungan tersebut |
| Panas ditambah abrasi | Selongsong api yang dipilih dengan konstruksi dinding dan daya tahan mekanis yang memadai |
Poin pentingnya adalah bahwa perlindungan panas selang hidrolikharus dipilih berdasarkan risiko kegagalan yang dominan. Selongsong abrasi ringan tidak boleh secara otomatis dianggap sebagai selongsong api, dan selongsong api tidak boleh dipilih hanya berdasarkan penampilan atau warna.
Bagi pembeli industri dan insinyur, pemilihan selongsong harus dimulai dari aplikasi, bukan dari diameter katalog.
Tentukan dari mana beban termal berasal.
Contohnya meliputi:
Panas radiasi, kontak permukaan langsung, paparan api, dan percikan cair adalah bahaya yang berbeda. Bahaya-bahaya tersebut tidak boleh diperlakukan sebagai spesifikasi yang sama.
Biasanya ada setidaknya dua suhu yang perlu dipertimbangkan:
Jangan memilih selongsong hanya dengan menggunakan suhu tertinggi yang tercetak dalam katalog. Durasi, sumber panas, jarak dari sumber, aliran udara, konstruksi selang, dan geometri pemasangan semuanya memengaruhi kinerja aktual.
Peralatan pertambangan, pabrik baja, pabrik pengecoran, dan sistem industri berat lainnya mungkin memerlukan lebih dari sekadar pelindung panas radiasi sederhana.
Jika ketahanan terhadap api atau perlindungan terhadap percikan cair penting, mintalah laporan pengujian yang relevan dan pastikan bahwa selongsong selang hidrolik tahan api yang dipilih telah dievaluasi untuk kondisi layanan yang diperlukan.
BSTFLEX menawarkan produk selongsong api selang hidrolik yang didukung oleh dokumentasi pengujian dan kepatuhan pihak ketiga yang berbeda. Laporan spesifik harus disesuaikan dengan proyek pelanggan daripada berasumsi bahwa setiap konstruksi selongsong memiliki sertifikasi yang identik.

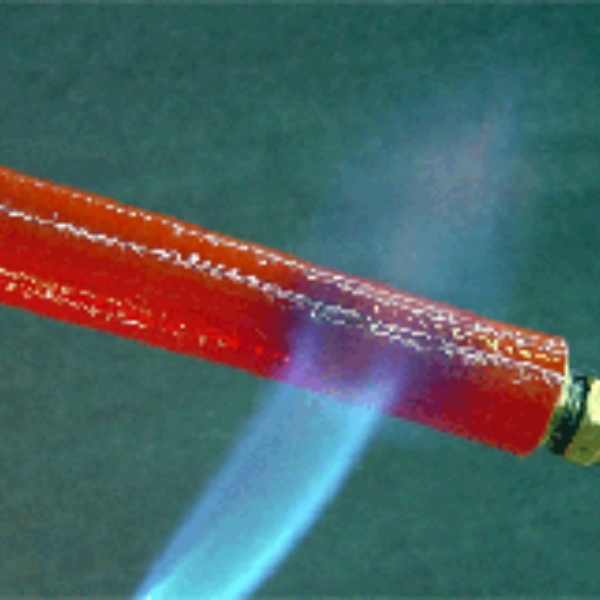

Selongsong api (fire sleeve) yang dipasang pada sistem hidrolik sering beroperasi di lingkungan di mana kabut minyak, cairan hidrolik, atau bahan bakar mungkin ada.
Oleh karena itu, selongsong harus dievaluasi sebagai sistem pelindung yang lengkap, bukan hanya sebagai tekstil suhu tinggi. Untuk aplikasi industri, ketahanan terhadap cairan yang mungkin terpapar dapat menjadi bagian penting dari kinerja jangka panjang.
Panas sering kali bukan satu-satunya masalah.
Selang hidrolik pada ekskavator, loader, peralatan pertambangan, mesin pertanian, dan peralatan industri bergerak terus-menerus selama pengoperasian. Selongsong mungkin bergesekan dengan:
Jika panas dan abrasi tergolong parah, sebutkan hal ini saat meminta penawaran. Konstruksi, ketebalan, dan pengaturan pemasangan selongsong mungkin perlu disesuaikan.
Penentuan ukuran yang tepat adalah salah satu bagian terpenting dari pemilihan selongsong api.
Selongsong dipilih berdasarkan diameter luar bagian rakitan selang yang perlu dilindungi, bukan hanya berdasarkan diameter nominal selang hidrolik.
Ukur OD selang yang sudah jadi, termasuk konstruksi penutup apa pun yang tetap berada di dalam selongsong api.
Jangan berasumsi bahwa dua selang dengan ID nominal yang sama akan memiliki diameter luar yang identik. Konstruksi dinding selang bervariasi antar produsen dan kelas tekanan.
Selongsong api berbentuk tabung harus mampu meluncur di atas komponen selama perakitan.
Jika selang sudah memiliki fitting ujung yang besar, OD fitting mungkin jauh lebih besar daripada OD selang. Hal ini dapat memengaruhi pemasangan.
Ada dua pendekatan umum:
BSTFLEX juga memproduksi konstruksi selongsong api yang dapat dilepas untuk aplikasi retrofit di mana selongsong berbentuk tabung konvensional sulit dipasang.
Selongsong harus pas di atas selang tanpa kompresi yang berlebihan. Pada saat yang sama, ukuran selongsong yang terlalu besar secara tidak perlu dapat menciptakan material yang longgar, mengganggu perutean, dan membuat rakitan akhir lebih sulit untuk diamankan.
Kelonggaran yang tepat bergantung pada:
Untuk proyek OEM, memberikan OD selang dan dimensi fitting yang sebenarnya lebih dapat diandalkan daripada hanya menentukan nomor dash selang.
| Informasi Proyek | Contoh Apa yang Harus Disediakan |
|---|---|
| OD selang hidrolik | Diameter luar yang diukur secara aktual |
| Panjang selang yang memerlukan perlindungan | Bagian yang dilindungi atau panjang potongan akhir |
| OD fitting | Diperlukan jika selongsong harus melewati fitting yang sudah terpasang |
| Suhu kontinu | Lingkungan pengoperasian normal |
| Sumber panas | Knalpot, tungku, logam cair, mesin, jalur proses, dll. |
| Jenis paparan | Panas radiasi, api, percikan, atau kedekatan dengan permukaan panas |
| Kondisi pemasangan | Perakitan selang baru atau retrofit |
| Kuantitas | Prototipe, produksi batch, atau permintaan OEM tahunan |
Menyediakan informasi ini memungkinkan produsen fire sleeve untuk merekomendasikan konstruksi dan diameter yang lebih tepat daripada mengandalkan asumsi ukuran umum.
Jalur hidrolik dapat beroperasi di sekitar mesin, komponen panas, dan lingkungan mekanis yang berat. Perlindungan selang tahan api dapat ditentukan di tempat yang memiliki bahaya panas dan api.
Ekskavator, loader, derek, dan peralatan bergerak lainnya menggabungkan tekanan hidrolik tinggi dengan getaran, pergerakan, panas mesin, dan ruang perutean yang terbatas.
Aplikasi ini mungkin melibatkan panas radiasi, api, dan percikan logam cair. Pemilihan selongsong harus mempertimbangkan paparan termal dan persyaratan pengujian yang relevan.
Jalur hidrolik yang dirutekan di dekat tungku, oven, peralatan proses panas, dan pipa yang dipanaskan mungkin memerlukan perlindungan termal lokal meskipun sisa sistem hidrolik beroperasi pada suhu lingkungan sedang.
Jalur hidrolik, oli, dan fluida yang dirutekan di dekat komponen knalpot dapat memperoleh manfaat dari pemisahan termal tambahan jika perutean ulang atau pelindung panas fisik saja tidak memberikan perlindungan yang cukup.
Sistem hidrolik bergerak sering beroperasi dekat dengan mesin dan di bawah pergerakan mekanis yang terus-menerus, membuat perutean selang yang benar dan perlindungan eksternal penting untuk keandalan layanan.
Fire sleeve tubular konvensional bekerja dengan baik selama produksi selang baru karena dapat dipasang sebelum perakitan selesai.

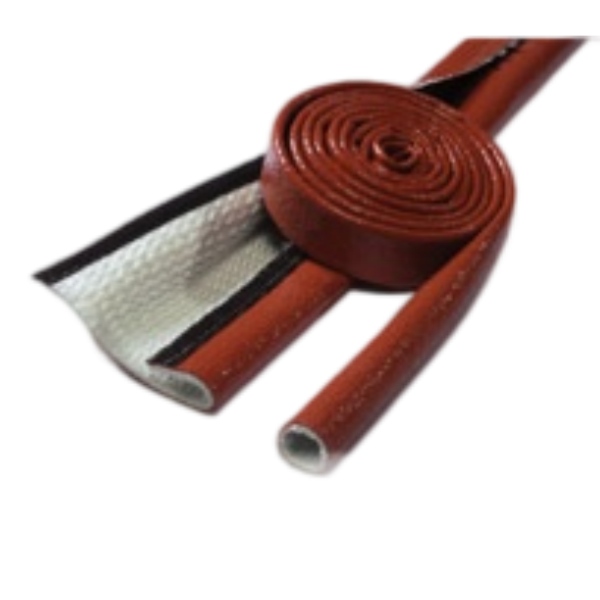

Konstruksi wrap-around atau yang dapat dilepas menjadi berguna ketika:
Dalam kasus ini, konstruksi fire sleeve hook-and-loop atau konstruksi lain yang dapat dibuka dapat menyederhanakan pemasangan retrofit.
Selongsong pelindung harus menjadi bagian dari desain sistem hidrolik secara keseluruhan, bukan penggantinya.
Jika memungkinkan, kurangi bahaya terlebih dahulu melalui:
Selongsong tahan api untuk selang hidrolik kemudian menjadi lapisan perlindungan tambahan terhadap paparan eksternal yang tidak dapat dihindari.
Untuk proyek OEM baru atau perlindungan selang hidrolik khusus, kirimkan informasi berikut sebanyak mungkin:
Informasi ini sangat berguna bagi perakit selang OEM, produsen alat berat, dan proyek pemeliharaan industri di mana selongsong perlu disesuaikan dengan pemasangan tertentu.
BSTFLEX memproduksi selongsong tahan api berbahan serat kaca berlapis silikon untuk perlindungan selang hidrolik, kabel, tabung, dan saluran fluida. Konstruksi standar dan khusus tersedia untuk aplikasi industri dan OEM.
Selongsong Tahan Api Perlindungan Selang Hidrolik dirancang untuk sistem hidrolik yang terpapar suhu tinggi, api, percikan logam cair, abrasi, dan kondisi operasi industri yang berat.
Untuk proyek yang memerlukan konstruksi selongsong, metode pemasangan, atau solusi khusus aplikasi lainnya, telusuri rangkaian produk Selongsong Tahan Api secara lengkap.
Selongsong yang tepat bergantung pada sumber panas, suhu operasi berkelanjutan, paparan api atau percikan, pergerakan selang, paparan fluida, metode pemasangan, dan sertifikasi yang diperlukan. Selongsong tahan api berbahan serat kaca berlapis silikon umumnya digunakan jika perlindungan termal dan api diperlukan.
Mulailah dengan diameter luar aktual selang hidrolik, bukan hanya ID selang nominal atau ukuran dash. Pertimbangkan juga OD fitting, geometri tekukan, dan apakah selongsong akan dipasang sebelum atau sesudah perakitan selang selesai.
Ya, tetapi metode pemasangan itu penting. Selongsong berbentuk tabung biasanya harus digeser ke atas selang. Jika sambungan mencegah hal ini atau melepas selang tidak diinginkan, selongsong api yang melingkar atau dapat dilepas mungkin lebih praktis.
Selongsong api dapat memberikan perlindungan mekanis tambahan, tetapi konstruksi yang diperlukan harus dipilih sesuai dengan tingkat keparahan abrasi yang sebenarnya. Aplikasi yang didominasi oleh keausan mekanis yang parah mungkin memerlukan sistem perlindungan selang yang berbeda atau tambahan.
Selongsong api tidak boleh ditentukan hanya sebagai penutup tahan air. Fungsi utamanya adalah perlindungan termal, api, dan lingkungan. Jika penyegelan air merupakan persyaratan proyek, metode pemasangan lengkap dan perawatan ujung harus ditinjau secara terpisah.
Ya. BSTFLEX mendukung diameter, panjang, konstruksi, warna, dan persyaratan OEM yang berbeda. Pelanggan dapat memberikan gambar, dimensi selang, kondisi pengoperasian, atau sampel untuk evaluasi.
Jika Anda memilih perlindungan panas selang hidrolik untuk peralatan pertambangan, mesin konstruksi, pemrosesan baja, sistem otomotif, atau peralatan hidrolik industri, kirimkan OD selang, suhu pengoperasian, sumber panas, panjang yang diperlukan, dan kondisi pemasangan kepada BSTFLEX.
Tim kami dapat mengevaluasi aplikasi dan merekomendasikan selongsong selang hidrolik tahan api yang sesuai, ukuran standar, atau konstruksi khusus.
Minta lembar data, laporan pengujian, sampel, atau penawaran harga OEM dari BSTFLEX.
