Karena alasan ini, pemilihan gasket tungku harus didasarkan pada rakitan penyegelan lengkap: bahan penutup, inti internal, dimensi bohlam, ekor pemasangan, jahitan, rentang kompresi, dan suhu aktual di lokasi segel.
BSTFLEX memproduksi gasket tadpole suhu tinggi dan segel tadpole untuk pintu tungku, peralatan perlakuan panas, kiln, ruang termal, dan sistem pemanas industri lainnya. Profil dapat dikembangkan dari gambar, dimensi peralatan, atau sampel gasket yang ada.
Salah satu kesalahan spesifikasi yang paling umum adalah memilih gasket hanya berdasarkan titik setel tungku.
Segel mungkin dipasang di belakang tepi refraktori, di luar zona ruang terpanas, atau berdekatan dengan bingkai logam yang didinginkan. Pada peralatan lain, gasket mungkin terpapar radiasi langsung, kebocoran gas panas, atau permukaan logam yang dipanaskan.
Sebelum memilih bahan, tentukan:
Kemampuan suhu satu kain mentah tidak boleh dianggap sebagai peringkat suhu dari gasket jadi yang lengkap.

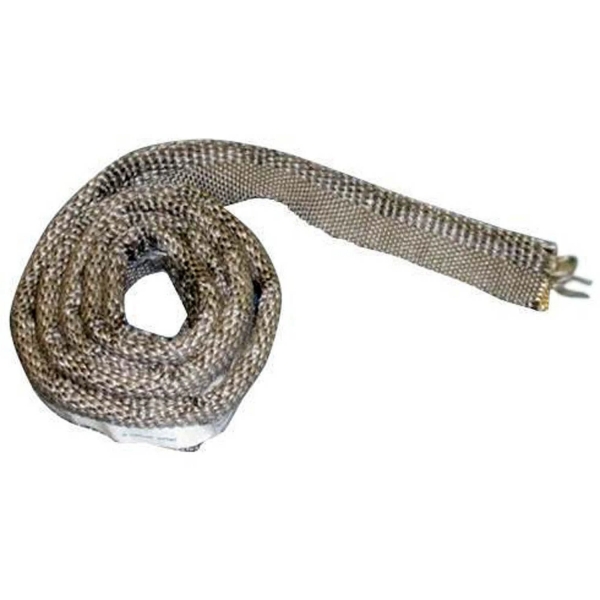

Gasket tadpole menggunakan bohlam yang dapat dikompresi sebagai bagian penyegelan utama dan ekor tekstil datar untuk pemasangan.
Saat pintu tungku ditutup, bohlam dikompresi di antara pintu dan bingkai pasangan. Inti internal mengontrol sebagian besar ketahanan bohlam terhadap kompresi dan kemampuannya untuk pulih setelah pintu dibuka.
Ekor pemasangan biasanya ditahan di luar zona kompresi utama menggunakan strip penjepit, sekrup, baut, paku keling, atau sistem pengencangan khusus peralatan lainnya.
| Komponen | Fungsi Utama | Pertanyaan Pemilihan |
|---|---|---|
| Penutup | Membentuk permukaan tekstil yang terpapar | Paparan termal dan mekanis apa yang akan dialami gasket? |
| Inti | Mengontrol dukungan bohlam dan perilaku kompresi | Berapa banyak gaya penutupan, pemulihan, dan penguatan yang diperlukan? |
| Bohlam | Menciptakan zona penyegelan kompresi | Berapa ukuran bebas dan tinggi terpasang yang sesuai dengan celah tungku? |
| Ekor | Menyediakan area pemasangan | Bagaimana gasket akan ditahan tanpa mengganggu bohlam? |

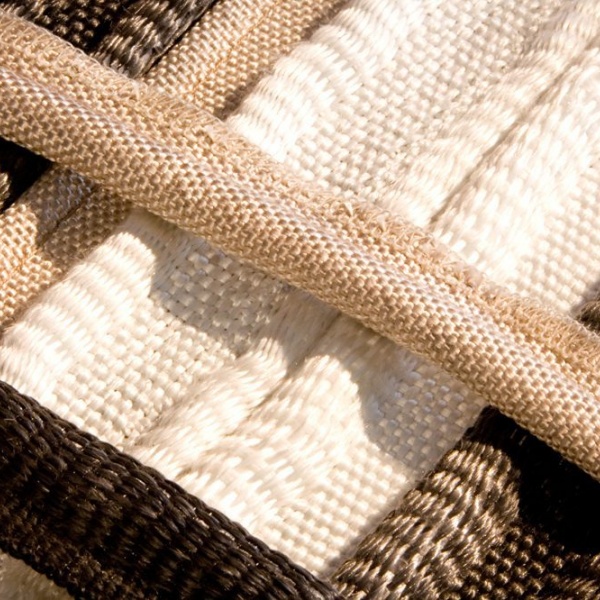

Gasket tadpole fiberglass dapat cocok untuk aplikasi tungku dan peralatan pemanas di mana suhu garis segel aktual berada dalam kemampuan konstruksi fiberglass secara keseluruhan.
Fiberglass standar tidak boleh ditentukan secara otomatis hanya karena segel yang ada tampak putih atau ditenun. Jika suhu lebih menuntut, tekstil silika atau keramik mungkin memberikan titik awal yang lebih tepat.
Permukaan fiberglass yang diolah dapat dipertimbangkan jika aplikasi memerlukan karakteristik permukaan dan termal yang berbeda dari fiberglass yang tidak diolah.
BSTFLEX memproduksi Pita Gasket Tadpole Fiberglass Berlapis Vermikulit untuk aplikasi penyegelan termal industri.
Persyaratan suhu kontinu akhir harus selalu diperiksa terhadap konstruksi material aktual dan spesifikasi produk yang diverifikasi.

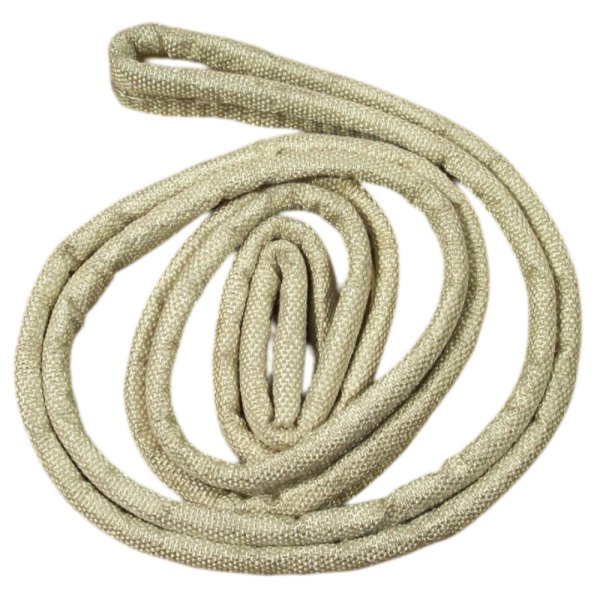

Kain silika menjadi pilihan penting ketika kinerja termal yang diperlukan melebihi rentang operasi praktis dari konstruksi fiberglass standar.
Penutup dapat dipasangkan dengan inti suhu tinggi non-logam atau inti yang diperkuat logam.
Untuk penutup silika dengan dukungan logam, tinjau Gasket Tadpole Suhu Tinggi dengan Penutup Kain Silika dan Inti Inconel .
Jika konstruksi internal non-logam lebih disukai, Gasket Tadpole Inti Keramik Berpenutup Kain Silika menyediakan kombinasi penutup dan inti yang berbeda.
Konstruksi tekstil keramik digunakan untuk aplikasi tungku, kiln, dan pemrosesan termal yang menuntut di mana gasket memerlukan penutup tekstil suhu tinggi.
Gasket Tadpole Inti Keramik Berpenutup Kain Keramik menggabungkan tekstil luar keramik dengan inti internal keramik.
Untuk aplikasi yang memerlukan penguatan internal logam, BSTFLEX juga memproduksi Gasket Tadpole Inti Inconel Berpenutup Kain Keramik .
Inti Inconel tidak diperlukan hanya karena tungku beroperasi pada suhu tinggi.
Hal ini menjadi relevan ketika inti logam itu sendiri perlu mempertahankan perilaku struktural yang berguna dalam kondisi termal yang menuntut atau di mana gasket memerlukan penguatan logam internal.
Pemilihan inti harus mempertimbangkan:
Penutup dan inti harus dipilih sebagai satu sistem. Inti logam berkinerja tinggi tidak dapat mengompensasi tekstil luar, bahan jahitan, atau pengaturan pemasangan yang tidak sesuai.
Inti keramik menyediakan pilihan suhu tinggi non-logam di dalam bohlam.
Ini dapat dipasangkan dengan kain silika atau keramik sesuai dengan permukaan luar yang diperlukan. Jenis konstruksi ini dapat dipertimbangkan jika aplikasi memerlukan material serat suhu tinggi tanpa inti internal logam.
Kepadatan inti dan konstruksi bohlam yang sudah jadi tetap memengaruhi perilaku kompresi. Dua gasket inti keramik dengan dimensi luar yang sama tidak boleh secara otomatis dianggap memiliki gaya penutup yang sama.
Beberapa pintu tungku menimbulkan masalah kedua selain panas: gesekan mekanis.
Jika gasket berulang kali bersentuhan dengan tepi yang kasar, bergeser terhadap logam di sekitarnya, atau terpapar penanganan berat selama pemeliharaan, tekstil luar mungkin mengalami keausan permukaan yang substansial.
Untuk kondisi termal dan mekanis yang menuntut, BSTFLEX memproduksi Gasket Tadpole Inti Keramik Penutup Kain Keramik Stoking Inconel .
Dalam konstruksi multi-lapis ini, stoking logam memberikan struktur pelindung eksternal tambahan di sekitar tekstil dan inti keramik.
Menambahkan penguat tidak menghilangkan kebutuhan untuk memperbaiki tepi yang tajam, geseran berlebih, atau ketidaksejajaran pintu. Geometri peralatan harus ditinjau setiap kali abrasi parah terjadi.
| Persyaratan Aplikasi | Konstruksi untuk Dievaluasi | Alasan Utama |
|---|---|---|
| Paparan termal sedang | Gasket tadpole berbasis fiberglass | Penyegelan termal umum yang fleksibel di mana suhu gasket yang diverifikasi sesuai |
| Paparan termal lebih tinggi dengan fiberglass yang diolah | Fiberglass yang diolah vermikulit | Konstruksi permukaan fiberglass alternatif |
| Tekstil suhu tinggi dengan inti non-logam | Penutup silika + inti keramik | Konstruksi serat suhu tinggi tanpa penguat bohlam logam |
| Tekstil suhu tinggi dengan penguat logam | Penutup silika + inti Inconel | Tekstil termal dikombinasikan dengan struktur internal yang diperkuat |
| Konstruksi serat suhu tinggi yang menuntut | Penutup keramik + inti keramik | Kombinasi tekstil dan serat keramik |
| Suhu tinggi dengan dukungan logam internal | Penutup keramik + inti Inconel | Lapisan luar keramik dikombinasikan dengan penguat inti logam |
| Suhu tinggi ditambah keausan permukaan yang signifikan | Stoking Inconel + kain keramik + inti keramik | Penguat mekanis eksternal tambahan |
Tabel ini adalah panduan pemilihan, bukan bagan suhu universal. Kesesuaian akhir bergantung pada tingkat material yang tepat dan kondisi pengoperasian.
Pintu tungku mungkin tidak mempertahankan geometri yang persis sama dari awal dingin hingga suhu operasi penuh.
Rangka logam, struktur refraktori, dan komponen pengencang dapat memuai secara berbeda. Oleh karena itu, celah penyegelan dapat berubah di sekeliling perimeter saat tungku memanas dan mendingin.
Untuk penggantian atau desain OEM, ukur atau evaluasi:
Jangan mengatasi pintu yang melengkung hanya dengan memilih bulb yang terlalu besar. Kompresi berlebihan di lokasi paling sempit dapat meningkatkan gaya penutupan dan memperpendek masa pakai gasket.
Tidak ada persentase kompresi universal untuk setiap gasket tadpole.
Jika tinggi bulb bebas dan tinggi terpasang diketahui, kompresi nominal dapat dihitung sebagai:
Kompresi (%) = (Tinggi Bulb Bebas - Tinggi Bulb Terpasang) / Tinggi Bulb Bebas x 100
Sebagai contoh, jika bulb yang diusulkan memiliki tinggi bebas 20 mm dan tinggi terpasang adalah 15 mm, maka kompresi dimensi yang dihitung adalah 25%.
Perhitungan ini hanya menjelaskan geometri. Ini tidak membuktikan bahwa 25% cocok untuk material atau inti tersebut.
Kompresi kerja yang benar harus divalidasi terhadap:
Bulb yang rata dapat mengindikasikan masa pakai yang lama, kompresi berlebihan, konstruksi inti yang tidak sesuai, atau degradasi termal.
Jangan hanya meniru tinggi yang sudah aus sebagai dimensi pengganti.
Penyebab yang mungkin termasuk distorsi bingkai, pergerakan engsel, penyesuaian kait, ukuran bulb yang salah, atau kompresi permanen pada gasket lama.
Periksa perangkat penahan yang tajam, tepi logam yang terbuka, kontak geser, dan penanganan berlebihan sebelum hanya mengganti material tekstilnya.
Tinjau lebar ekor, keterlibatan klem, geometri strip penahan, dan jarak pengencang.
Area kecil yang rusak dapat mengindikasikan kebocoran gas panas langsung atau titik panas lokal, bukan masalah suhu material secara keseluruhan.
Catat dimensi gasket lama dan peralatan.
Untuk penampang gasket, ukur:
Untuk tungku, catat:
Gasket yang sudah aus harus diperlakukan sebagai bukti referensi, bukan sebagai representasi tepat dari profil baru yang asli.
Jika gambar tidak tersedia, BSTFLEX dapat meninjau sampel fisik bersama dengan informasi aplikasi.
Untuk akurasi penggantian yang lebih baik, berikan:
Jika paduan inti atau bahan tekstil yang ada tidak diketahui, identifikasi sebagai tidak diketahui daripada menetapkan spesifikasi asumsi.
Untuk tungku baru dan peralatan pemrosesan termal, pemilihan gasket harus dimulai selama tahap desain pintu dan rangka, bukan setelah fabrikasi.
Input desain OEM yang berguna meliputi:
| Item Spesifikasi | Informasi yang Diperlukan |
|---|---|
| Geometri pintu | Penampang melintang, dimensi keliling, radius sudut, dan detail penahan |
| Celah segel | Celah tertutup nominal, minimum, dan maksimum |
| Suhu | Suhu kontinu dan puncak di lokasi gasket |
| Penutup | Fiberglass, silika, keramik, atau tekstil lain yang diperlukan |
| Inti | Serat, keramik, baja tahan karat, Inconel, atau konstruksi lain yang ditentukan |
| Kompresi | Tinggi bohlam terpasang dan gaya penutupan yang tersedia |
| Operasi | Frekuensi pembukaan pintu dan siklus termal yang diharapkan |
| Kuantitas | Persyaratan prototipe dan perkiraan volume produksi |
BSTFLEX mendukung pengembangan profil khusus, produksi sampel, dan manufaktur OEM melaluilayanan manufaktur gasket tadpole khusus.
Jika material atau konstruksi inti baru diperkenalkan, evaluasi prototipe harus mengonfirmasi lebih dari sekadar kesesuaian dimensi dasar.
Periksa:
Jika tungku memiliki persyaratan kebocoran atau penahanan proses yang ditentukan, evaluasi sambungan lengkap sesuai dengan kriteria pengujian peralatan yang berlaku.
Gasket tadpole tekstil tidak boleh secara otomatis dianggap kedap gas atau berperingkat tekanan tanpa validasi sistem yang relevan.
Segel tadpole suhu tinggi dapat dipertimbangkan untuk:
Untuk tinjauan teknis dan penawaran yang efisien, kirimkan:
Paking yang tepat bergantung pada suhu jalur segel, celah, pergerakan pintu, dan kompresi yang diperlukan. Paking tadpole yang menggunakan pelapis fiberglass, silika, atau keramik dengan inti serat atau logam termasuk di antara konstruksi yang digunakan untuk penyegelan pintu tungku industri.
Tidak. Bahan bersuhu paling tinggi tidak secara otomatis menjadi pilihan terbaik. Pelapis, inti, kondisi abrasi, fleksibilitas, persyaratan kompresi, dan suhu paking sebenarnya harus dipertimbangkan semuanya.
Inti Inconel dapat dievaluasi ketika penguat logam diperlukan dalam lingkungan termal yang berat. Inti ini harus dipilih berdasarkan suhu inti sebenarnya dan persyaratan mekanis, bukan berdasarkan suhu tungku saja.
Tidak secara otomatis. Inti keramik dan logam dapat memiliki karakteristik kompresi, pemulihan, dan penguat yang berbeda. Mengubah inti harus dievaluasi sebagai konstruksi paking baru.
Ya. Profil pengganti kustom dapat dikembangkan dari gambar, dimensi peralatan, foto, dan sampel fisik. Paking yang aus harus dilengkapi dengan pengukuran peralatan yang sebenarnya jika memungkinkan.
Ya. Dimensi tonjolan, dimensi ekor, profil keseluruhan, konstruksi inti, dan panjang jadi dapat diproduksi sesuai dengan desain tungku.
BSTFLEX memproduksi paking tadpole pintu tungku kustom, segel tungku suhu tinggi, dan profil paking pengganti untuk produsen tungku OEM, perusahaan perawatan industri, dan peralatan pemrosesan termal.
Untuk aplikasi suhu tinggi, tinjau pilihan yang tersedia konstruksi silika dan Inconel, konstruksi inti silika dan keramik, konstruksi pelapis keramik dan inti keramik, konstruksi pelapis keramik dan inti Inconel, dan konstruksi keramik berflensa penguat Inconel.
