Cara Mengukur Gasket Tadpole untuk Penggantian

Untuk mengukur gasket tadpole sebagai pengganti, catat tinggi dan lebar bulb, dimensi ekor pemasangan, lebar profil keseluruhan, konstruksi inti, dan panjang yang diperlukan. Kemudian ukur celah tertutup peralatan pada posisi kontak bulb.Sampel yang aus membantu mengidentifikasi konstruksi lama, namun dimensi kompresinya tidak boleh secara otomatis menjadi spesifikasi untuk segel baru.

Untuk pintu oven industri, panel akses tungku, atau penutup berpemanas, penggantinya harus pas dengan pengaturan pemasangan dan memberikan kontak yang diperlukan saat peralatan ditutup. Mencocokkan kain yang terlihat atau memesan diameter bulb terdekat hanyalah sebagian dari pekerjaan tersebut.

Alur kerja pengukuran berikut menyatukan sampel, geometri peralatan, dan persyaratan operasional ke dalam satu spesifikasi penggantian.

Mulai dengan Gasket yang Terpasang

Sebelum melepas apa pun, mintalah personel pemeliharaan resmi untuk membuat peralatan aman sesuai instruksi OEM dan prosedur lokasi. Kendalikan energi berbahaya, biarkan komponen panas mendingin, atasi tekanan yang terperangkap, dan amankan pintu atau penutup yang dapat digerakkan. Jangan menjangkau mekanisme penutup yang dialiri listrik atau tidak ditopang untuk mendapatkan pengukuran.

Foto gasket pada posisinya. Tunjukkan ke arah mana bulb menghadap, di mana ekor ditahan, dan bagaimana segel melewati sudut. Tandai lokasi referensi, seperti sudut sisi engsel atas, agar pengukuran dan sampel dapat dilacak ke titik yang sama.

Catat juga model peralatan, nomor komponen gasket, dan revisi gambar jika tersedia. Perhatikan di mana segel yang ada rata, berjumbai, bergeser, atau bergesekan dengan logam. Simpan pengamatan ini terpisah dari dimensi yang dimaksudkan: bagian yang rusak mencatat kondisi kegagalan, belum tentu desain aslinya.

Letakkan Dimensi Kritis pada Penampang Melintang

Sketsa penampang lebih berguna daripada entri tanpa label seperti “gasket tadpole 1 inci.” Tandai arah penutupan dan titik akhir pengukuran yang sebenarnya. Gunakan satu sistem satuan utama dan nyatakan toleransi dimensi yang disepakati.

Gunakan diameter bulb hanya jika penampang bulat sudah ditetapkan. Bulb bekas yang rata harus dicatat berdasarkan tinggi dan lebar yang teramati, bukan dikonversi menjadi diameter asli yang diasumsikan.

Ukur Bulb Tanpa Menekannya

Tempatkan sampel resmi dalam kondisi santai tanpa meregangkan atau menggulungnya menjadi bentuk bulat. Untuk pengukuran lapangan awal, bawa permukaan kaliper ke kontak ringan dengan penutup luar alih-alih menekan sampai bulb berubah bentuk. Jika spesifikasi pembelian memerlukan tekanan pengukuran yang terkontrol, ikuti metode tersebut sebagai gantinya.

Ambil pembacaan di beberapa lokasi yang diidentifikasi menggunakan metode yang sama. Sertakan bagian yang relatif tidak rusak jika tersedia. Catat rentangnya alih-alih menyajikan satu pembacaan yang sangat tinggi atau rendah sebagai ukuran nominal.

Tinggi santai dari gasket bekas belum tentu merupakan tinggi bebas aslinya.Label pengukuran sampel sebagai “kondisi bekas.” Suku cadang yang tidak terpakai atau gambar asli yang disetujui adalah referensi yang lebih baik untuk dimensi asli; jika tidak ada keduanya, biarkan ukuran nominal tidak dikonfirmasi sampai sambungan dan pengganti yang diusulkan telah ditinjau.

Pisahkan Lebar Ekor dari Lebar Keseluruhan

Ekor pemasangan dapat memanjang di bawah batang penahan, berbelok di sekitar tepi, atau menyertakan bagian yang terlipat. Catat detail tersebut sebelum memperlakukan strip yang terlihat sebagai ekor yang lengkap.

Pada gambar, tunjukkan batas bohlam, garis jahitan, tepi penahan, dan tepi ekor bebas. Ini menghilangkan ambiguitas ketika katalog yang berbeda menggunakan huruf dimensi atau titik referensi yang berbeda. Untuk profil ekor ganda, ukur kedua ekstensi secara terpisah alih-alih mengasumsikan keduanya sama.

Periksa apakah ekor pengganti dapat ditahan tanpa menggeser bohlam dari garis kontak yang dimaksudkan. Mencocokkan lebar keseluruhan tidak menjamin bahwa bohlam akan duduk di posisi yang benar.

Ukur Celah Tertutup di Tempat Bohlam Benar-benar Menyegel

Celah yang berguna berada di lokasi kontak bohlam, tidak harus di tepi luar pintu yang terlihat. Minta personel pemeliharaan yang berkualifikasi untuk menetapkan dimensi ini menggunakan pengukur yang sesuai dan dapat diakses, metode pengukuran yang disetujui, atau gambar peralatan yang terverifikasi.

Petakan celah di sekeliling perimeter, termasuk sisi engsel, sisi kait, atas, bawah, dan sudut. Catat nilai minimum dan maksimum beserta lokasinya. Rata-rata dapat menyembunyikan bagian sempit yang menekan gasket secara berlebihan dan bagian lebar di mana kontaknya tidak mencukupi.

Pertahankan posisi tertutup yang dimaksudkan. Melepas gasket lama dapat memungkinkan beberapa pintu atau kait bergerak lebih jauh daripada saat digunakan. Celah yang diukur setelah pergerakan ekstra tersebut mungkin tidak mewakili tinggi pemasangan yang diperlukan.

Tandai apakah setiap pengukuran dalam kondisi dingin atau diambil dari penilaian kondisi operasi yang disetujui. Dimensi dingin saja tidak menggambarkan setiap efek pergerakan termal. Jika celah tertutup tidak dapat diukur dengan aman atau andal, catat sebagai tidak diketahui dan berikan gambar sambungan alih-alih memperkirakannya dengan mata.

Gunakan Perhitungan Kompresi sebagai Pemeriksaan

Ketika tinggi bohlam bebas yang diusulkan dan tinggi terpasang diketahui dalam arah pemuatan yang sama, kompresi nominal dapat dihitung sebagai:

Kompresi nominal (%) = (tinggi bohlam bebas - tinggi bohlam terpasang) / tinggi bohlam bebas x 100

Sebagai contoh dimensi, pertimbangkan tinggi bohlam bebas 20 mm yang diusulkan dan tinggi terpasang mulai dari 14 mm hingga 17 mm. Kompresi yang dihitung berkisar dari 30% di lokasi tersempit hingga 15% di lokasi terlebar.

Nilai-nilai ini mengilustrasikan variasi celah; ini bukan rentang operasi yang disarankan. Kompresi dan gaya penutupan yang dapat diterima harus ditetapkan untuk penutup, inti, dan sambungan yang dipilih. Jangan menghitung rasio kompresi asli dari tinggi sampel lama yang telah rata secara permanen.

Identifikasi Inti Sebelum Memilih Pengganti

Mencocokkan dimensi luar tidak menetapkan perilaku kompresi yang setara. Catat penutup dan inti secara terpisah, menggunakan spesifikasi asli atau informasi material yang terverifikasi jika memungkinkan. Foto mungkin menunjukkan konstruksinya, tetapi tidak dapat menetapkan tingkat paduan, komposisi serat, atau peringkat suhu.

Untuk pengganti yang dilapisi serat kaca, konstruksi BSTFLEX ini memberikan titik awal yang berbeda:

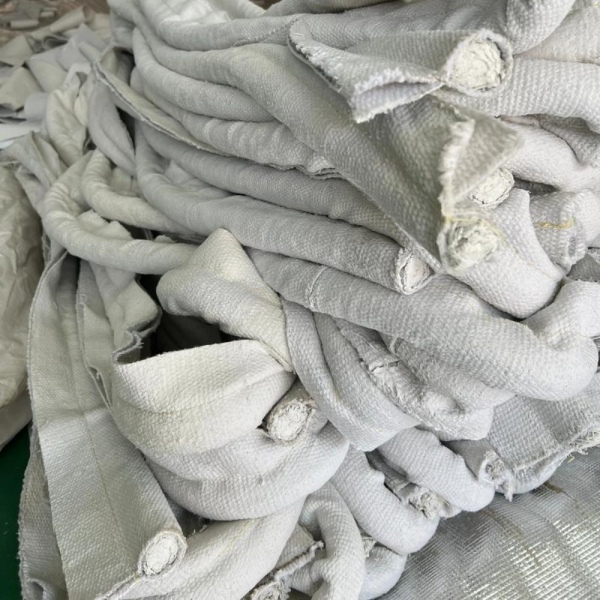

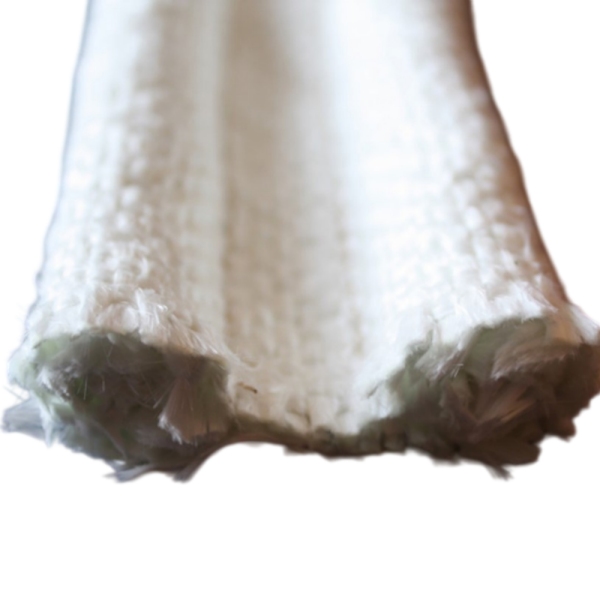

Gasket Tadpole Inti Serat Kaca Penutup Serat Kacamenggunakan bohlam internal berbasis serat. Konfirmasikan konstruksi inti dan respons kompresi yang diperlukan alih-alih memesan berdasarkan diameter saja.

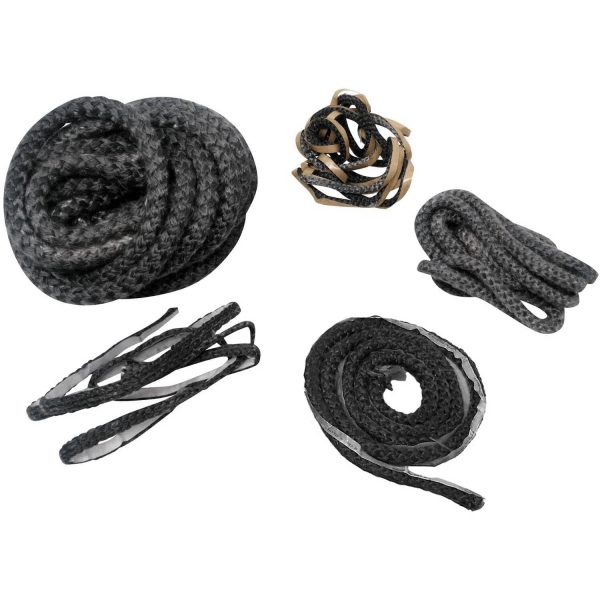

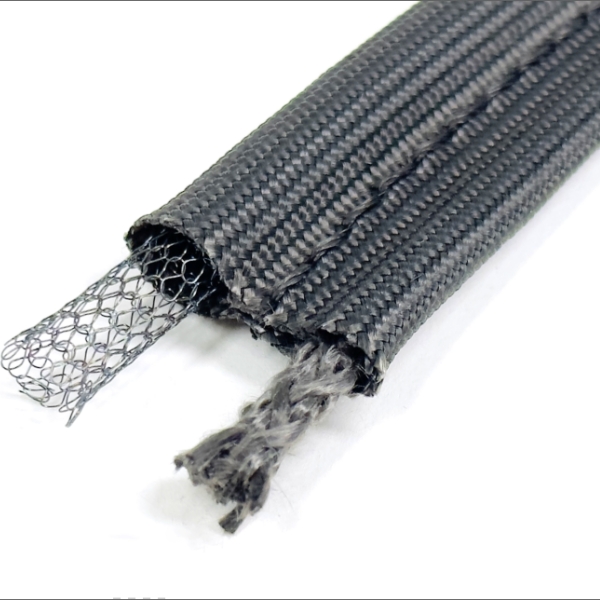

Gasket Tadpole Inti Baja Tahan Karat Penutup Serat Kacamenyediakan dukungan logam internal. Tentukan geometri inti dan paduan yang sebenarnya jika diketahui; “baja tahan karat” saja bukanlah spesifikasi inti yang lengkap.

Gasket Tadpole Inti Berongga Baja Tahan Karat Penutup Serat Kacaberisi struktur logam dengan pusat terbuka. Dalam desain ini, berongga tidak berarti bahwa bohlam kain tidak memiliki dukungan internal.

Untuk perbandingan yang lebih lengkap, tinjau jenis inti gasket tadpole serat kaca dan aplikasi industri. Jika material lama atau kontaminasi tidak diketahui, mintalah personel yang terlatih untuk menentukan pengambilan sampel dan penanganan yang aman sebelum memotong atau mengganggu segel.

Ukur Rute Terpasang, Bukan Hanya Bukaan Pintu

Untuk penggantian panjang potong, tetapkan jalur yang diikuti gasket di dalam peralatan. Tandai apakah dimensi merujuk pada garis tengah bohlam, tepi dalam, tepi luar, atau referensi lain yang disepakati. Perimeter bukaan yang jelas mungkin berbeda dari rute gasket.

Ukur bagian lurus dan geometri sudut tanpa menarik material lama hingga kencang. Tunjukkan radius tekukan, lokasi sambungan, dan bagian terpisah apa pun pada gambar perimeter. Untuk rangka fabrikasi, berikan dimensi rangka dan orientasi profil alih-alih hanya panjang total.

Pisahkan panjang akhir dari kelonggaran pemesanan. Nyatakan apakah persyaratannya adalah rangka jadi, panjang potong yang disetujui, atau material kontinu untuk pemangkasan. Setujui stok tambahan apa pun dengan pemasok; jangan secara otomatis menambahkan panjang ke segel jadi atau menumpuk ujungnya di tempat desain memerlukan sambungan lain.

Pengganti Bohlam Ganda dan Ekor Ganda Memerlukan Detail Lebih Lanjut

Untuk dua bohlam, catat tinggi dan lebar setiap bohlam, jarak antar pusatnya, dan jaring penghubung. Tetapkan celah terpasang di setiap jalur penyegelan. Untuk dua ekor, catat kedua ekstensi pemasangan dan penahanannya.

Panduan desain gasket tadpole bohlam gandamenjelaskan perbedaan profil. Identifikasi penampang melintang yang sebenarnya alih-alih mengasumsikan bahwa setiap produk yang digambarkan sebagai “gasket ganda” memiliki bentuk yang sama.

Kirim Foto yang Menjawab Pertanyaan Spesifik

Kumpulan referensi yang berguna menunjukkan perimeter terpasang yang lengkap, penampang melintang dari samping, tampilan berdimensi dengan skala pada bidang yang sama, perangkat keras penahan, sudut atau sambungan, dan label identifikasi asli apa pun. Tandai sisi panas dan arah penutupan jika tidak terlihat jelas.

Jaga agar kamera tetap tegak lurus dengan fitur yang diukur. Foto miring membantu menjelaskan perakitan tetapi merupakan dasar yang buruk untuk dimensi yang tepat. Sertakan pengukuran tertulis dengan gambar dan bedakan sampel yang aus dari suku cadang yang tidak terpakai.

Bangun RFQ Pengganti di Sekitar Catatan Pengukuran

Kirimkan gambar penampang melintang dengan dimensi dan keliling bersama dengan informasi layanan berikut. Tandai item yang belum dikonfirmasi sebagai tidak diketahui alih-alih mengisinya dengan nilai asumsi.

Kemampuan suhu gasket baru harus ditinjau sebagai rakitan lengkap, termasuk penutup, inti, jahitan, dan pelapis atau material tambahan apa pun. Kecocokan dimensi saja tidak menjamin kesesuaian untuk lingkungan pengoperasian.

Setujui Penggantian Sebelum Mengembalikan Peralatan ke Layanan

Minta personel yang bertanggung jawab untuk memeriksa sampel terhadap gambar yang disepakati dan pengaturan pemasangan yang sebenarnya. Konfirmasikan retensi ekor, posisi bohlam, kecocokan sudut, dan penutupan pintu yang normal. Bohlam yang lebih besar tidak boleh digunakan untuk menutupi bingkai yang tidak sejajar atau kait yang aus.

Jika material atau inti telah berubah, evaluasi kompresi, pemulihan, dan paparan termal representatif yang diperlukan sebelum menyetujui produksi. Selesaikan pemeriksaan penyegelan khusus peralatan: kontak yang terlihat bukanlah bukti kinerja kebocoran yang ditentukan, dan segel tadpole tekstil tidak boleh dianggap kedap gas atau memiliki peringkat tekanan.

Simpan gambar yang disetujui, spesifikasi material, dan referensi sampel untuk pesanan berulang. Ini menyediakan catatan penggantian yang terkontrol alih-alih membuat tim pemeliharaan berikutnya mengukur gasket lain yang sudah aus.

Pertanyaan Pengukuran Penggantian

Apa yang dijelaskan oleh ukuran gasket tadpole 1 inci?

Angka tersebut tidak lengkap tanpa referensi katalog atau gambarnya. Konfirmasikan apakah angka tersebut mengidentifikasi diameter bohlam, lebar keseluruhan, atau dimensi lainnya. Berikan penampang melintang berlabel alih-alih memesan berdasarkan ukuran nominal saja.

Bisakah saya memesan berdasarkan tinggi gasket lama yang sudah rata?

Catat sebagai pengukuran kondisi bekas, tetapi jangan berasumsi bahwa itu adalah tinggi bebas aslinya. Bandingkan dengan suku cadang yang tidak terpakai atau gambar asli jika tersedia dan periksa celah yang terpasang pada peralatan.

Bagaimana jika gasket lama hilang?

Mulailah dengan referensi suku cadang OEM, penampang sambungan, geometri pemasangan, pengukuran celah tertutup, dan kondisi pengoperasian. Tanpa spesifikasi asli yang terverifikasi, penggantian yang diusulkan memerlukan tinjauan desain dan persetujuan kesesuaian alih-alih klaim duplikasi yang tepat.

Haruskah saya memilih bohlam yang lebih besar jika pintu bocor?

Tidak secara otomatis. Periksa penyelarasan, retensi, sambungan sudut, kerusakan penutup, dan variasi celah terlebih dahulu. Bohlam yang lebih besar mengubah kompresi dan beban penutupan; hal ini memerlukan evaluasi pada sambungan yang sebenarnya.

Minta Gasket Tadpole Pengganti dari BSTFLEX

BSTFLEX menyediakan manufaktur gasket tadpole kustom dari gambar dan sampel untuk proyek penggantian OEM dan industri. Jelajahi rangkaian produk gasket tadpole dan segel tadpole untuk kombinasi penutup-dan-inti yang ada.

Kirimkan ukuran gasket pengganti Anda untuk mendapatkan penawaran harga.Sertakan penampang melintang, catatan celah terpasang, dimensi keliling, informasi material, kondisi pengoperasian, dan kuantitas. Sampel yang sudah aus dapat membantu peninjauan, namun pengukuran peralatan harus tetap menjadi bagian dari spesifikasi.
