Selongsong Fiberglass Rajut: Memilih Diameter untuk Selang dan Kabel

Sebuah selang mungkin tampak memiliki ukuran yang pas untuk selongsong pada bagian lurusnya, namun ujung yang dikelim bisa jadi jauh lebih lebar. Kumpulan kabel dapat menghadirkan masalah sebaliknya: selongsong melewati konektor, lalu menggantung longgar di sekitar bagian jalur yang lebih kecil. Memilih selongsong fiberglass rajut memerlukan pemeriksaan kecocokan pada tiga momen: sebelum pemasangan, saat melewati fitur terbesar, dan setelah terpasang pas pada bagian yang dilindungi.

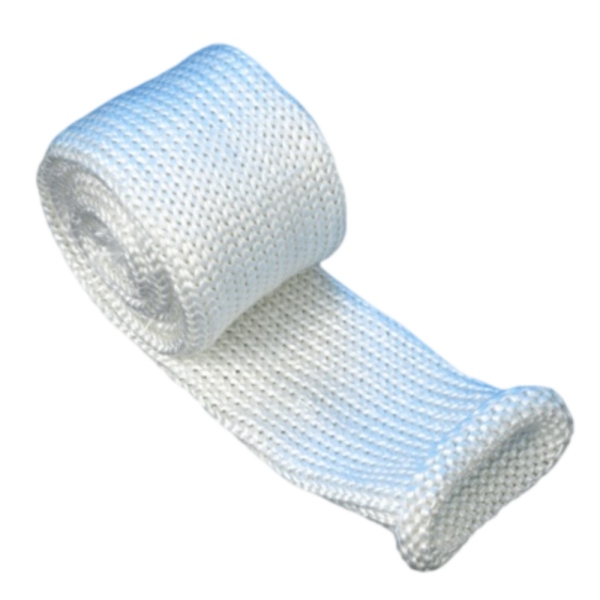

BSTFLEX's selongsong fiberglass rajut suhu tinggi terbuat dari benang fiberglass bertekstur dan terdaftar untuk selang industri, rangkaian kabel, serta pipa. Halaman produk memberikan rentang ukuran nominal 13 hingga 127 mm. Diameter nominal adalah titik awal yang berguna, namun selongsong yang dipilih harus dicobakan pada perakitan aktual sebelum ukuran produksi ditetapkan.

Periksa bagian yang dilindungi terlebih dahulu

Ukur diameter luar dari pelindung selang atau kumpulan kabel yang sudah jadi di beberapa titik sepanjang bagian yang memerlukan perlindungan. Sertakan pita, kepang luar, atau lapisan luar permanen lainnya jika lapisan tersebut tetap berada di bawah selongsong. Untuk sebuah kumpulan, catat diameter terbesar setelah kabel diikat ke dalam susunan produksinya. Sekumpulan kabel yang longgar di atas meja kerja dapat memberikan hasil pengukuran yang terlalu kecil dan menyesatkan.

Catat panjang yang akan ditutupi dan rute melalui braket atau tikungan tajam apa pun. Pada tikungan, tabung tekstil dapat berubah bentuk dan memperlihatkan sedikit lebih banyak bagian satu sisi dibandingkan pada sampel lurus. Jika selongsong harus tetap berada pada posisi tetap saat selang melentur, sertakan pergerakan kerja dalam uji kecocokan tersebut.

Kemudian periksa hambatan pemasangan

Daftar setiap fitur yang harus dilewati oleh selongsong: ferrule kelim, cangkang konektor, pelepas regangan, steker, dan cabang kabel lokal. Ukur amplop luar terbesar, bukan hanya diameter selang atau penunjukan konektor nominal. Untuk komponen yang tidak beraturan, kirimkan foto atau gambar beserta pengukuran terlebarnya.

Urutan pemasangan dapat menyelesaikan masalah yang tidak dapat diselesaikan oleh selongsong yang lebih besar. Jika selongsong ditambahkan sebelum terminal atau fiting terpasang, konektor yang sudah jadi mungkin tidak perlu melaluinya. Jika perakitan sudah selesai, uji sampel di atas ujung yang sudah jadi. Jangan meminjam angka ekspansi dari produk rajutan atau kepangan yang berbeda; mintalah informasi bukaan yang dapat digunakan untuk konstruksi dan diameter persis yang sedang dipertimbangkan.

Periksa selongsong setelah ditarik ke tempatnya

Setelah sampel melewati fitur terbesar, periksa kesesuaiannya pada bagian terlindung yang lebih kecil. Periksa adanya pengumpulan di dekat ujung, celah yang terlihat pada cakupan di tikungan, lengkungan yang tersangkut, dan perubahan panjang setelah pemasangan. Tandai lokasi ujung yang dimaksud pada rakitan dan ukur kembali sampel setelah berada di posisinya. Ini adalah dasar yang lebih diandalkan untuk panjang potong daripada mengukur selongsong yang tidak terpakai yang dibentangkan datar.

Coba metode pemotongan dan penyelesaian ujung yang sebenarnya pada sampel. Pembeli harus menyetujui tampilan ujung potong yang dapat diterima dan metode retensi apa pun sebelum menentukan potongan produksi yang telah dipotong sebelumnya. Ujung potong telanjang, ujung yang dijepit, dan ujung di dalam komponen lain mungkin memerlukan kelonggaran yang berbeda.

Pisahkan perlindungan termal dari insulasi listrik

Untuk perlindungan panas, beri tahu pemasok suhu di lokasi selongsong, apakah panas berasal dari kontak atau sumber terdekat, dan berapa lama paparan tersebut berlangsung. Halaman produk mencantumkan angka suhu, namun proyek dengan batas yang ketat harus meminta metode pengujian dan data terkini untuk konstruksi yang disediakan. Periksa juga batas suhu penutup selang, insulasi kabel, dan perangkat keras ujung apa pun dalam perakitan lengkap.

Untuk pekerjaan kelistrikan, tentukan apakah selongsong fiberglass adalah penghalang termal tambahan di atas kawat berisolasi atau diharapkan berkontribusi pada sistem insulasi yang memenuhi syarat. Mintalah data dielektrik dan kondisi pengujian yang relevan jika kinerja kelistrikan diperlukan. Pernyataan umum tentang fiberglass tidak memberikan peringkat tegangan pada setiap diameter selongsong.

Simpan opsi rajut dan kepang pada spesifikasi terpisah

Konstruksi mempengaruhi kecocokan, penanganan, dan bagaimana perilaku selongsong pada tikungan. Jika proyek memerlukan kepangan daripada rajutan, tinjau selongsong serat kaca kepang sebagai produk terpisah. Bahan, konstruksi dinding, rentang ukuran, dan klaim pengujiannya memerlukan tinjauannya sendiri. Uji coba satu selongsong tidak menyetujui selongsong lainnya.

Permintaan sampel praktis

Kirimkan satu foto atau gambar dari rakitan selang atau kabel yang sudah jadi dengan empat ukuran yang ditandai: OD maksimum bagian yang dilindungi, fitur pemasangan terlebar, panjang tertutup yang diperlukan, dan jarak bebas terkecil yang tersedia di sekitar rute. Tambahkan urutan perakitan, perkiraan pergerakan, dan kebutuhan panas atau kelistrikan. Mintalah sampel selongsong rajut yang diusulkan dan catat apakah sampel tersebut melewati fiting, duduk dengan benar di bagian tersebut, dan menutupi seluruh bagian setelah pemasangan.

Ketika pemeriksaan tersebut selesai, minta ID nominal yang dipilih, toleransi atau rentang diameter yang dapat digunakan, panjang potong yang disepakati, format pengemasan, dan data kinerja saat ini dalam penawaran harga. Kirimkan pengukuran dan permintaan sampel melalui halaman produk selongsong fiberglass rajut.
