Lengan Anyaman Para-Aramid vs Lengan Anyaman Aramid: Struktur Mana yang Harus Anda Pilih?

Selongsong mungkin terlihat pas pada gulungan tetapi tetap salah untuk perakitan. Selongsong mungkin pas dengan selang tetapi tidak dapat melewati sambungan. Selongsong mungkin dapat melewati konektor tetapi meninggalkan pola benang terbuka pada diameter kerja. Sampel yang tampak pipih juga dapat disalahartikan sebagai lilitan padahal sebenarnya adalah tabung tertutup.

Saat membandingkanlengan tenun para-aramiddenganlengan aramid kepangMulailah dengan bentuk yang terpasang, komponen terbesar yang harus dilewati selongsong, dan cakupan yang dibutuhkan pada titik kontak. Konstruksi memengaruhi kecocokan, tetapi baik "anyaman" maupun "kepang" tidak menentukan peringkat ketahanan terhadap sayatan atau abrasi dengan sendirinya.

Tenun Datar Tidak Berarti Sisi Terbuka

Selongsong tenun menggunakan benang yang saling terjalin memanjang dan melintang. Produk tenun berbentuk tabung dapat terbentang rata saat kosong, sehingga menyerupai jaring. Namun, bagian dalamnya yang berongga memungkinkan selang, tabung, atau bundel kabel untuk melewatinya.

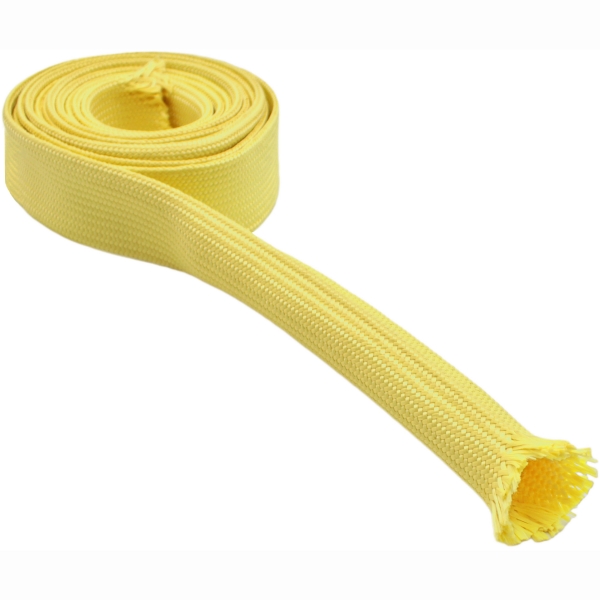

Selongsong Api PKlengan tenun para-aramidmemiliki konstruksi berongga datar ini dan dapat diproduksi dalam lebar yang diratakan dari10 mm hingga 500 mmPengukuran tersebut menggambarkan selongsong kosong yang diletakkan mendatar. Pengukuran tersebut tidak menggambarkan diameter internalnya atau lebar komponen yang akan ditampungnya.

Perbedaan ini penting selama pemasangan. Selongsong tubular tertutup harus dipasang dengan cara diulirkan ke ujung yang mudah diakses. Ini bukan pembungkus yang masuk dari samping, dan penampilannya yang datar tidak berarti dapat dibuka sepanjang panjangnya di sekitar selang yang sudah terhubung.

Lengan Kepang Berubah Bentuk Melalui Pergerakan Benang

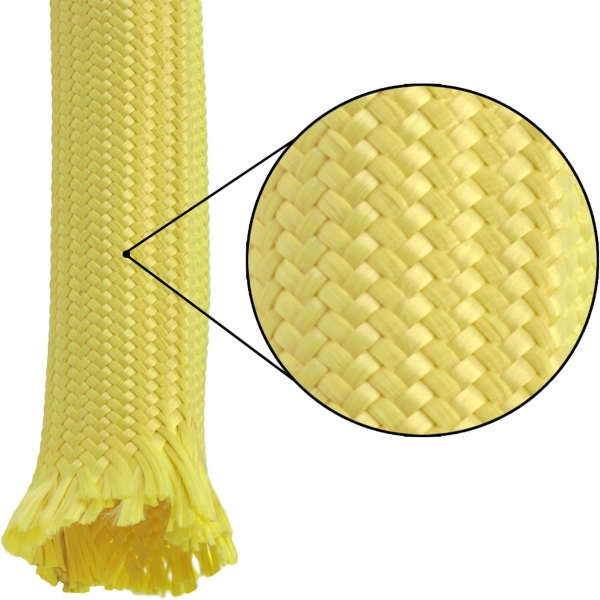

Pada jalinan tubular, benang-benang bersilangan membentuk sudut di sekitar selongsong. Jalinan yang dapat diperluas mengubah diameternya seiring perubahan sudut benang tersebut. Meningkatkan diameter umumnya mengurangi panjang selongsong yang tersedia; menarik selongsong memanjang umumnya mengurangi diameternya.

Ini adalah perubahan geometri tekstil, bukan bukti bahwa serat aramid meregang seperti benang elastis. Rentang pemuaian yang dapat digunakan bergantung pada konstruksi selongsong tertentu. Hal ini tidak boleh disimpulkan dari bahan anyaman lain atau hanya dari diameter nominal saja.

Untuk pilihan yang dikepang, lihatSelongsong jalinan aramid untuk perlindungan selang dan kabelPeriksa kesesuaian pada fitur pemasangan terbesar dan cakupan benang setelah selongsong terpasang pada komponen yang dilindungi.

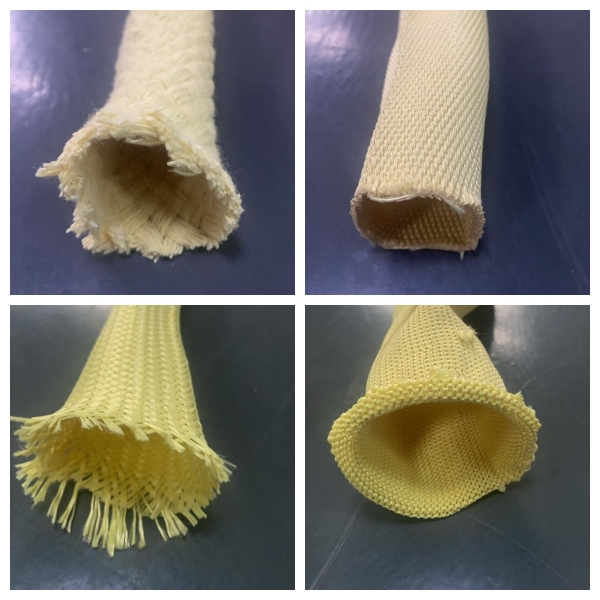

Bandingkan Selongsong dalam Kondisi Kerjanya

Lebar Saat Dibentangkan Bukanlah Diameter Selang

Untuk tabung berdinding tipis yang ideal dan tidak meregang, kelilingnya kira-kira dua kali lebar saat diletakkan mendatar. Ini memberikan titik awal geometris yang berguna:

Diameter lingkaran ekivalen ≈ (2 × lebar rata) ÷ π

Sebagai contoh, tabung pengukur50 mm diletakkan mendatarmemiliki diameter lingkaran ekuivalen ideal sekitar31,8 mm, bukan 50 mm.

Ini adalah ilustrasi geometris, bukan rekomendasi ukuran selongsong. Ilustrasi ini mengabaikan ketebalan dinding, geometri lipatan, toleransi manufaktur, dan jarak pemasangan. Selongsong tenun yang sebenarnya harus diperiksa terhadap bukaan internal yang dapat digunakan dan perakitan yang sebenarnya.

Untuk bundel yang tidak berbentuk lingkaran, catat penampang dan kelilingnya daripada memperlakukan dimensi terlebarnya sebagai diameter. Bundel yang lebar dan dangkal serta selang bundar dengan lebar maksimum yang sama tidak memerlukan keliling selubung yang sama.

Sambungan Dapat Menentukan Ukuran

Pertimbangkan susunan selang hipotetis denganDiameter luar selang 25 mmdan sebuahDiameter pemasangan maksimum 40 mmDengan asumsi dinding tipis yang ideal, selang saja memiliki lebar sekitar 39,3 mm saat terbentang rata. Fitting memiliki lebar sekitar 62,8 mm, sebelum memperhitungkan toleransi pemasangan.

Oleh karena itu, memesan hanya berdasarkan diameter selang dapat menghasilkan selongsong yang tidak dapat melewati fitting. Sebaliknya, selongsong yang dipilih hanya agar tidak mentok pada fitting mungkin menyisakan ruang lebih banyak di sekitar selang daripada yang diizinkan oleh aplikasinya.

Selesaikan konflik tersebut sebelum memesan. Pastikan apakah pemasangan dilakukan sebelum fitting ujung dipasang, apakah fitting jadi dapat melewati selongsong yang dipilih, atau apakah perakitan memerlukan desain masuk samping yang ditentukan secara terpisah.

Untuk proyek hidrolik, gunakanselongsong pelindung selang Kevlar yang dikepangSebagai referensi produk, sertakan dimensi fitting beserta diameter luar selang. Foto atau gambar harus menunjukkan siku, fitur pengunci, dan tonjolan lainnya, bukan hanya ukuran lubang fitting.

Di Mana Masing-masing Konstruksi Layak Masuk dalam Daftar Pilihan

Profil bundel yang terdefinisi dengan akses akhir yang terkontrol.

Evaluasilah selongsong aramid tenun datar ketika rakitan memiliki penampang yang diketahui dan selongsong dapat dipasang dari ujung yang mudah diakses. Tentukan lebar di sekitar keliling bundel sebenarnya, lalu periksa sampel untuk lipatan berlebih, kekencangan lokal, dan pergerakan yang tidak diinginkan. Konstruksi tenun berongga tidak terbatas pada komponen datar; kesesuaian bergantung pada kecocokan.

Rakitan bundar dengan transisi diameter

Evaluasilah selongsong aramid jalinan yang dapat diperluas ketika pemasangannya memerlukan perubahan diameter selongsong dalam rentang yang telah didokumentasikan. Sertakan transisi terbesar dalam pengujian. Setelah terpasang, periksa apakah jalinan tetap tertutup dengan baik pada bagian terbesar dan apakah panjang yang cukup tersisa di kedua ujungnya.

Jalur kabel bergerak dengan tikungan dan percabangan

Baik konstruksi mana pun tidak boleh disetujui hanya berdasarkan sampel lurus dan statis saja. Periksa posisi tekukan yang diinginkan, akses cabang, dan titik penahan dalam evaluasi perakitan. Jika diperlukan respons tekstil yang berbeda,lengan rajutan aramiddapat dievaluasi sebagai opsi terpisah daripada berasumsi bahwa konstruksi anyaman atau kepang harus cocok untuk setiap rute.

Tampilan yang Padat Bukanlah Ukuran Kinerja

Permukaan yang padat dapat bermanfaat pada titik kontak, tetapi foto tidak dapat menentukan masa pakai. Jenis benang, ukuran benang, kepadatan konstruksi, ketebalan dinding, finishing, dan kesesuaian pemasangan semuanya termasuk dalam perbandingan.

Mintalah bukti perbandingan dalam kondisi yang relevan. Catat permukaan kontak, beban yang diterapkan, jarak tempuh, pola pergerakan, dan kriteria kegagalan. Menguji satu selongsong secara longgar di atas mandrel kecil dan selongsong lain secara ketat di atas komponen yang lebih besar tidak mengisolasi efek konstruksi.

Demikian pula, "tahan potong" tidak berarti anti potong. Hindari kontak dengan tepi tajam yang dapat dihindari melalui pengaturan jalur yang tepat, perlindungan tepi, atau penyangga, daripada hanya mengandalkan selongsong saja. Perlakukan penahanan semprotan hidrolik, penahan cambuk selang, isolasi listrik, dan perlindungan personel sebagai persyaratan kualifikasi terpisah; jangan menyimpulkannya dari deskripsi material aramid.

Setujui Kesesuaian, Cakupan, dan Retensi Secara Bersama-sama

Mintalah sampel rakitan lengkap daripada hanya menyetujui potongan kain lepas. Evaluasi tersebut harus menjawab lima pertanyaan praktis:

1. Apakah bisa dipasang?Pastikan benang melewati bagian ujung yang sebenarnya tanpa dipaksa atau merusak tekstil.
2. Apakah zona kontak tertutup?Periksa permukaan tempat pemasangan yang diperkirakan akan mengalami gesekan atau goresan, termasuk bagian luar lekukan.
3. Apakah tetap berada di posisinya?Periksa apakah pengaturan retensi yang diusulkan memungkinkan migrasi atau menciptakan titik tekanan terkonsentrasi.
4. Apakah panjangnya mencukupi?Ukur cakupan setelah pemasangan dan pada posisi perakitan yang dibutuhkan, bukan hanya pada rolnya.
5. Apakah bisa diperiksa?Pertahankan akses ke koneksi, identifikasi, dan area yang termasuk dalam rencana pemeliharaan.

Lakukan pemeriksaan kesesuaian awal pada peralatan yang terisolasi dan tanpa tekanan. Setiap evaluasi kondisi pengoperasian harus mengikuti prosedur keselamatan dan pengujian yang disetujui oleh produsen peralatan.

Cantumkan Metode Pengukuran pada Spesifikasi Pembelian

Pesanan yang hanya berbunyi “selongsong aramid, 50 mm” terlalu banyak menimbulkan interpretasi. Nyatakan apakah 50 mm berarti lebar rata, diameter dalam nominal, atau ukuran lain yang disepakati.

Untuk selongsong tenun, tentukan bagaimana lebar diukur dan apakah sampel dalam keadaan rileks atau di bawah tegangan ringan tertentu. Untuk jalinan, tentukan ukuran nominal, diameter kerja yang dimaksud, dan cakupan terpasang yang dibutuhkan. Sertakan panjang yang dicakup, persyaratan perlakuan ujung, urutan perakitan, dan referensi sampel yang disetujui.

Konfirmasikan komposisi benang dan lapisan atau finishing apa pun secara terpisah. Jika spesifikasi pembelian mensyaratkan serat bermerek Kevlar, mintalah penelusuran material: deskripsi umum "para-aramid" saja tidak mengidentifikasi merek serat tersebut.

Untuk pesanan khususselongsong selang aramid Kevlar tenun datarKirimkan ke PKFiresleeve lebar rata yang diminta, dimensi komponen, profil pemasangan terbesar, panjang yang tertutup, dan jumlahnya. Sertakan gambar routing atau sampel jika pemasangannya sulit dijelaskan. Ini memberikan dasar yang lebih jelas untuk pengambilan sampel dan penawaran daripada hanya nama material saja.

Pertanyaan Tentang Kecocokan Lengan Aramid Tenun dan Kepang

Bisakah selongsong tenun datar melindungi selang bundar?

Ya, asalkan lubang yang dapat digunakan dan ukuran pemasangannya sesuai dengan selang. "Rata" menggambarkan bentuk selongsong kosong yang terbentang rata, bukan persyaratan bahwa komponen yang dilindungi harus rata.

Apakah ukuran nominal yang sama dapat saling menggantikan antara selongsong tenun dan selongsong kepang?

Tidak tanpa memeriksa definisi pengukuran. Lebar saat terbentang dan diameter nominal adalah dimensi yang berbeda, dan kesesuaian jalinan juga bergantung pada rentang kerja yang ditentukan.

Apakah dengan melewati proses pemasangan, terbukti bahwa selongsong tersebut cocok?

Tidak. Jarak bebas pemasangan hanyalah salah satu pengecekan. Selongsong juga harus memberikan cakupan yang dibutuhkan, posisi yang tetap, dan panjang pada selang atau kabel selama penggunaan yang dimaksudkan.

Konstruksi mana yang menawarkan perlindungan abrasi yang lebih baik?

Jawabannya memerlukan perbandingan antara pelindung lengan yang sudah jadi dalam kondisi kontak dan pergerakan yang relevan. Istilah "tenun" dan "anyaman" adalah deskripsi konstruksi, bukan tingkatan performa yang berdiri sendiri.
