Gasket Kecebong (Tadpole Gaskets) untuk Sistem Pengendalian Polusi: Penyekatan Knalpot, Saluran, dan Panel Akses

Oct 30,2026

Peralatan pengendali polusi sering kali memadukan suhu gas yang tinggi, siklus termal, getaran, dan akses pemeliharaan berulang. Oleh karena itu, pintu, panel inspeksi, flensa saluran, dan penutup yang dapat dilepas memerlukan paking yang sesuai dengan geometri sambungan yang sebenarnya serta lingkungan proses.

Sebuah paking tadpole untuk sistem pengendali polusi dapat dipertimbangkan jika bagian bulat (bulb) yang dapat dikompresi diperlukan pada garis penyegelan dan ekor tekstil yang diperpanjang dapat ditahan secara mekanis pada peralatan. Bagian bulb menyediakan bagian kontak, sementara bagian ekor menyediakan area untuk pemasangan mekanis.

Konstruksi yang benar tidak ditentukan oleh nama peralatan saja. Pintu akses pengoksidasi termal, rumah peredam gas buang, dan flensa saluran pengumpul debu semuanya mungkin termasuk dalam sistem pengendali polusi, tetapi suhu, kondisi tekanan, pergerakan, paparan, dan susunan pemasangannya bisa sangat berbeda.

BSTFLEX memproduksi paking tadpole kustom dan penyegel tadpole bersuhu tinggi menggunakan penutup tekstil dan konstruksi inti yang berbeda. Profil dapat dikembangkan untuk peralatan industri dari gambar, dimensi, atau sampel yang ada, dengan ketentuan peninjauan kondisi servis yang lengkap.

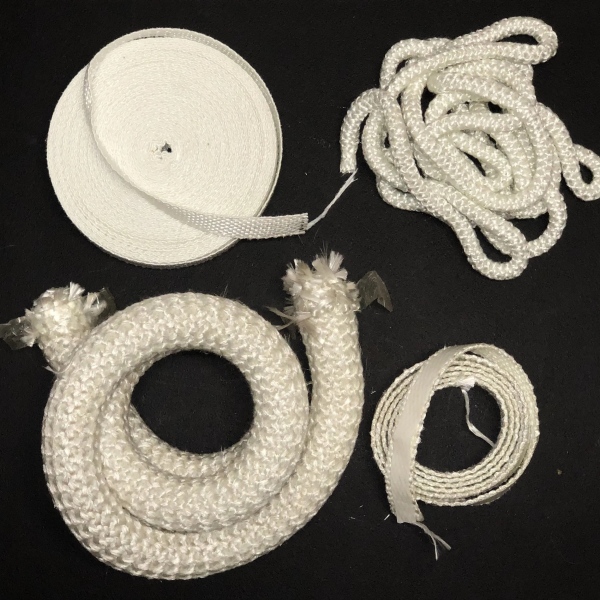

Tadpole Gaskets

Tempat Penggunaan Paking Tadpole pada Peralatan Pengendali Polusi

Profil tadpole paling relevan jika peralatan memiliki pintu, penutup, bukaan akses, or sambungan yang memerlukan segel keliling yang dapat dikompresi. Bagian bulb menyediakan kontak penyegelan, sementara bagian ekor menyediakan bagian pemasangan khusus.

Susunan ini dapat berguna ketika strip paking datar saja tidak dapat menyediakan profil yang diperlukan atau ketika paking perlu diposisikan oleh pelat penahan, batang penjepit, atau saluran.


Pengoksidasi Termal dan Insinerator Asap

Pengoksidasi termal dan insinerator asap menangani aliran proses yang mungkin panas, kompleks secara kimiawi, atau tunduk pada kondisi pengoperasian yang berubah. Lokasi paking yang potensial meliputi pintu akses pembakar, bukaan inspeksi, panel yang dapat dilepas, dan sambungan rumah.

Sebelum memilih penyegel tekstil, tentukan suhu pada paking itu sendiri, bukan sekadar titik setel ruang pembakaran.

Tinjauan harus mengidentifikasi apakah segel tersebut terpapar kebocoran gas panas, panas radiasi, kontak langsung dengan logam yang dipanaskan, kondensat selama penutupan, atau unsur kimia dalam aliran proses. Kondisi ini mungkin berbeda antara tepi sisi panas dan sisi dingin dari pintu akses yang sama.


Peralatan Pengendali Emisi dan Panel Akses Saluran

Sistem pengendali emisi dapat mencakup saluran, peredam (damper), pintu inspeksi, rumah filter, dan penutup akses yang dapat dilepas. Paking tadpole dapat dipertimbangkan jika bagian bulb-dan-ekor sesuai dengan sambungan dan perangkat keras pemasangan dapat menahan ekor tanpa menghalangi kompresi bulb.

Aplikasi saluran memerlukan perhatian khusus pada perbedaan tekanan, komposisi gas, getaran, dan kebocoran yang diizinkan.

Paking tadpole tekstil tidak boleh secara otomatis digambarkan kedap gas, bersertifikasi emisi, atau berperingkat tekanan. Sifat-sifat tersebut harus ditetapkan untuk sambungan lengkap melalui desain peralatan dan uji validasi yang berlaku.

https://www.pkfiresleeve.com/Tadpole-Gaskets-for-Pollution-Control-Systems-Exhaust-Duct-and-Access-Panel-Sealing_n489

Peredam Gas Buang dan Penutup Peredam Turbin

Peredam gas buang dan penutup peredam turbin dapat berisi panel yang dapat dilepas atau bagian rumah yang memerlukan penyegelan termal. Faktor desain yang relevan meliputi suhu gas buang pada sambungan, pergerakan penutup akustik, getaran, frekuensi pelepasan panel, dan gaya penjepitan yang tersedia.

Paking harus pas dengan geometri kontak yang sebenarnya. Bulb yang terlalu besar dapat meningkatkan beban penutupan atau menjadi terlalu terkompresi; bulb yang terlalu kecil mungkin tidak dapat mempertahankan kontak di seluruh sambungan.

Jika terdapat getaran, metode penahanan dan ketahanan terhadap pergerakan harus ditinjau bersama dengan penutup dan inti.


Komponen Saluran Pembuangan dan Pleno Pembangkit Listrik

Peralatan pembangkit listrik dapat mencakup pleno udara panas, transisi gas buang, penutup inspeksi, dan bagian akses yang dapat dilepas. Lokasi ini dapat mengalami gradien suhu dan pergerakan struktural.

Perancang harus mengidentifikasi arah dan jumlah pergerakan yang diharapkan pada garis paking dan mengonfirmasi bahwa pemasangan ekor tidak membatasi kompresi bulb yang dimaksudkan.


Penetas Proses Pulp-dan-Kertas dan Penutup Akses Industri

Penetas proses dan penutup inspeksi pada industri pulp-dan-kertas atau industri proses lainnya mungkin terpapar kelembapan,endapan, bahan kimia pembersih, dan panas intermiten.

Oleh karena itu, pemilihan material harus mempertimbangkan paparan secara menyeluruh alih-alih memilih penutup semata-mata berdasarkan kemampuan suhu nominalnya.

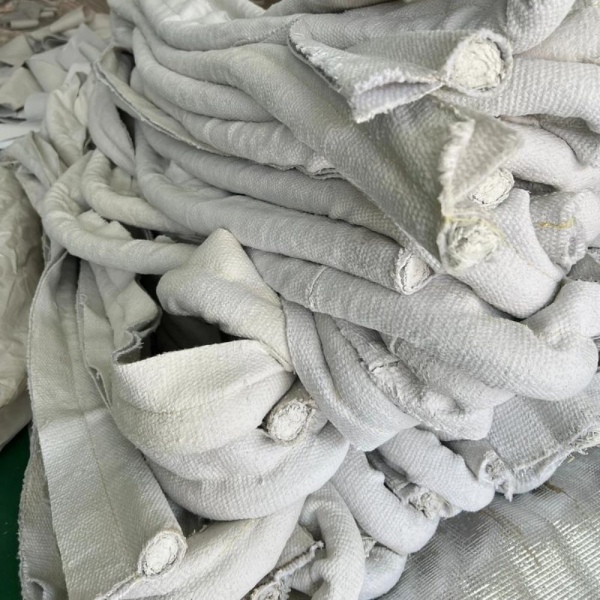

Tadpole Gaskets

Cara Menentukan Paking Tadpole untuk Sistem Pengendali Polusi

Mulai dengan data sambungan dan proses. Spesifikasi yang berguna memisahkan material penutup, inti internal, dimensi bulb, dimensi ekor, metode pemasangan, dan kondisi servis.

Hal ini mencegah deskripsi umum seperti "paking pintu bersuhu tinggi" menyembunyikan perbedaan teknik yang penting.

Item Spesifikasi Informasi untuk Dicatat Mengapa Hal Ini Penting
Lokasi Paking Pintu pengoksidasi termal, flensa saluran, panel peredam, penutup pleno, atau penetas inspeksi Menentukan fungsi sambungan dan zona paparan.
Suhu Suhu kontinu, suhu puncak, dan durasi puncak pada lokasi paking Memungkinkan peninjauan menyeluruh terhadap penutup, inti, jahitan, dan bahan tambahan.
Media Proses Komposisi gas, kondensat, debu, minyak, bahan pembersih, atau kontaminan lain yang diketahui Mengidentifikasi pertanyaan kompatibilitas kimia dan lingkungan.
Tekanan dan Kebocoran Perbedaan tekanan dan persyaratan kebocoran atau penahanan tertentu Mencegah asumsi yang tidak didukung mengenai kinerja kedap gas atau bertekanan.
Dimensi Umbi Tinggi dan lebar umbi bebas, atau diameter untuk penampang bundar Menentukan profil penyegelan yang dapat dikompresi.
Dimensi Ekor Lebar ekor, ketebal-an dan susunan penahan Memastikan bahwa gasket dapat diamankan tanpa membatasi bagian umbi.
Celah Terpasang Celang tertutup minimum dan maksimum di sekitar sambungan Menunjukkan rentang kompresi yang diperlukan saat beroperasi.
Pergerakan dan Getaran Pergerakan termal, getaran, kontak geser, dan frekuensi pembukaan Membantu menilai keausan penutup, retensi, dan stabilitas profil.
Persyaratan Pasokan Jumlah prototipe, panjang potong atau rangka jadi, dan jumlah produksi Menentukan persyaratan manufaktur dan pasokan.


Pilih Bahan Penutup untuk Paparan Aktual

Penutup adalah permukaan tekstil yang terpapar. Penutup dapat bersentuhan dengan logam panas, mengalami panas radiasi, bergesekan dengan rangka, atau terpapar kontaminasi proses.

Bahan yang cocok untuk satu lokasi dalam sistem pengendali polusi mungkin tidak cocok untuk lokasi lainnya.


Penutup Serat Kaca

Kain serat kaca dapat dipertimbangkan untuk pintu akses industri dan penutup termal yang kondisi servis terverifikasinya berada dalam kemampuan konstruksi gasket lengkap.

Kinerja akhir bergantung pada tingkat kain, inti, jahitan, pemasangan, dan paparan.

Untuk berbagai susunan inti serat kaca, tinjau produk BSTFLEX berikut:

Ini adalah konstruksi inti yang berbeda, bukan versi yang dapat saling dipertukarkan dari satu spesifikasi.


Penutup Kain Silika

Kain silika dapat dievaluasi untuk aplikasi yang memerlukan penutup tekstil bersuhu lebih tinggi daripada yang dapat disediakan oleh konstruksi serat kaca yang dipilih. Inti internal tetap memerlukan tinjauan termal dan mekanis tersendiri.

BSTFLEX menawarkan Gasket Tadpole Inti Inconel Penutup Kain Silika dan Gasket Tadpole Inti Keramik Berbalut Kain Silika.

Yang pertama menggabungkan tekstil silika dengan inti logam; yang kedua menggunakan inti keramik. Pilihan akhir tergantung pada kondisi sambungan yang sebenarnya.


Penutup Kain Keramik

Konstruksi kain keramik dapat dipertimbangkan untuk peralatan termal yang menuntut di mana tekstil yang terpapar harus dipilih untuk kondisi panas yang ekstrem. Pemilihan inti tetap menjadi keputusan terpisah.

Referensi produk BSTFLEX yang tersedia meliputi:

Konstruksi stoking Inconel menambahkan struktur pelindung logam eksternal dan harus dievaluasi di mana keausan permukaan menjadi bagian dari aplikasi.


Penutup Basal dan Khusus Lainnya

Kain basal dan penutup tekstil khusus lainnya dapat dipertimbangkan ketika sifat materialnya yang telah diverifikasi cocok dengan pajanan tersebut.

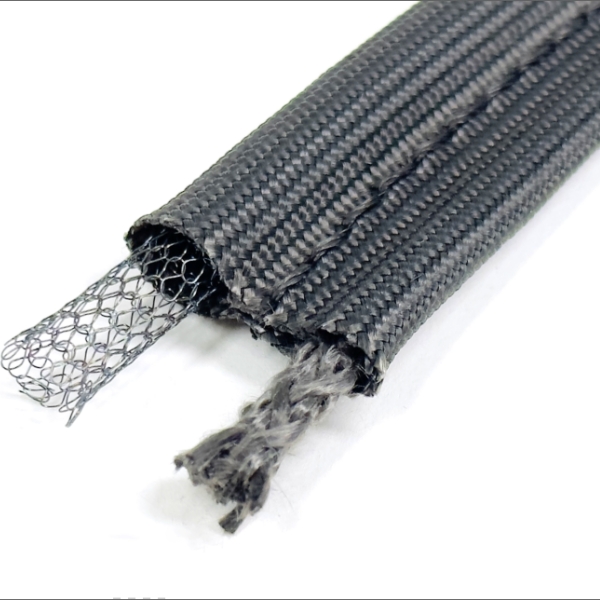

Sebagai contoh, Gasket Tadpole Inti Jaring Kawat Penutup Kain Basal menggabungkan penutup tekstil basal dengan inti jaring kawat.

Jangan berasumsi bahwa kain basal, serat kaca, silika, dan keramik memiliki batas suhu atau kompatibilitas kimia yang identik.

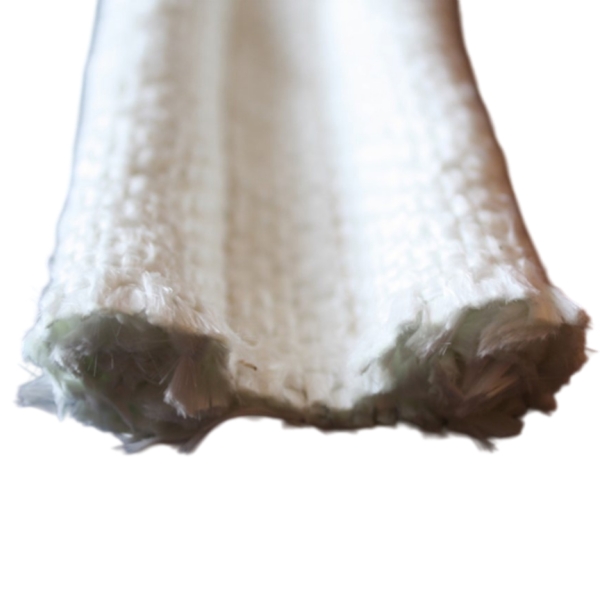

Tadpole Gaskets

Pemilihan Inti: Kompresi, Penopang, dan Pemulihan

Inti memengaruhi cara tonjolan (bulb) berubah bentuk saat pintu akses atau panel ditutup. Inti serat, inti keramik, dan inti jaring logam dapat berperilaku berbeda di bawah dimensi tonjolan nominal yang sama.

Bahan inti saja tidak cukup untuk memprediksi gaya penutupan; kepadatan inti, geometri, konstruksi kawat, tegangan penutup, dan ukuran bulb juga berpengaruh.

Inti Serat dan Keramik

Inti berbasis serat dapat dipertimbangkan jika diperlukan konstruksi internal non-logam. Perilaku kompresinya bergantung pada jenis serat, kepadatan, dan konstruksi.

Inti keramik tidak boleh secara otomatis disebut sebagai inti tali kecuali komponen internal sebenarnya diproduksi dalam bentuk tali.

Inti Jerat Baja Tahan Karat

Jerat baja tahan karat dapat memberikan penguatan logam internal. Perilakunya bergantung pada paduan, diameter kawat, geometri rajutan atau jerat, serta kepadatan.

Hal ini harus dinilai berdasarkan kondisi kompresi dan suhu yang ditargetkan, daripada mengasumsikannya memiliki satu karakteristik pemulihan universal.

Inti Logam Berongga

Inti logam berongga memiliki struktur pusat terbuka yang menyediakan ruang untuk deformasi. Ini dapat dipertimbangkan jika sambungan memerlukan respons kompresi yang berbeda atau memiliki gaya penutupan yang terbatas.

Rentang kompresi yang dapat digunakan dan ketahanan terhadap keruntuhan permanen harus diperiksa untuk konstruksi sebenarnya.

Inti Inconel

Konstruksi inti Inconel dapat dievaluasi jika penguatan logam itu sendiri harus beroperasi di bawah kondisi termal yang berat.

Konstruksi paduan dan jerat harus ditentukan jika diketahui. Inti berdisiplin suhu tinggi tidak secara otomatis membuat paking lengkap cocok untuk setiap gas proses atau paparan.

Custom tadpole gaskets

Desain Paking Pengendalian Polusi: Tekanan dan Kebocoran Adalah Persyaratan Terpisah

Paking tadpole tekstil menyediakan profil kontak yang dapat dikompresi, tetapi keberadaan bulb tidak menentukan kelas kebocoran tertentu.

Peralatan pengendalian polusi mungkin memiliki persyaratan penampungan proses, emisi, atau tekanan yang terdefinisi. Hal ini harus dinyatakan oleh perancang peralatan dan divalidasi pada tingkat sambungan.

Untuk flens saluran atau panel akses, berikan diferensial tekanan desain, kebocoran yang diizinkan, suhu gas, dan metode pengujian. Tentukan juga apakah paking diharapkan hanya menyegel sambungan statis atau mengalami pergerakan berulang.

Jika penampungan emisi bersifat kritis terhadap keselamatan atau regulasi, paking yang dipilih harus menjadi bagian dari sambungan yang dirancang dan diuji dengan benar
