Selimut las bisa saja terlihat cukup besar pada pesanan pembelian namun tetap menyisakan bagian peralatan yang terbuka setelah pemasangan. Kain yang digunakan untuk bagian samping yang menjuntai, tumpang tindih, dan lipatan tidak lagi tersedia untuk menutupi permukaan utama. Kelim dan jahitan juga dapat membuat ukuran nominal berbeda dari dimensi akhir.
Panduan ukuran selimut las ini membandingkan format 6x6, 6x8, 8x8, dan 10x10 kaki, kemudian menjelaskan cara menentukan ukuran akhir dan tata letak lubang tali (grommet) untuk pemasangan Anda.
BSTFLEX memproduksi selimut las industri dalam dimensi ini dan ukuran khusus lainnya. Empat ukuran di bawah ini adalah format referensi, bukan batasan jangkauan produksi kami. Kirimkan dimensi yang dibutuhkan aplikasi Anda daripada mengubah pemasangan agar sesuai dengan daftar ukuran yang terbatas.
Dalam panduan ini, 6x6 berarti 6 kaki kali 6 kaki, bukan 6 inci atau 6 meter. Angka metrik di bawah ini adalah konversi tepat dari dimensi yang dinyatakan; angka tersebut bukan toleransi produksi atau jaminan ukuran akhir untuk produk yang tidak ditentukan.
| Referensi Ukuran | Dimensi dalam Inci | Dimensi dalam Milimeter | Area Datar |
|---|---|---|---|
| selimut las 6x6 kaki | 72 x 72 inci | 1828,8 x 1828,8 mm | 36 kaki persegi |
| selimut las 6x8 kaki | 72 x 96 inci | 1828,8 x 2438,4 mm | 48 kaki persegi |
| selimut las 8x8 kaki | 96 x 96 inci | 2438,4 x 2438,4 mm | 64 kaki persegi |
| selimut las 10x10 kaki | 120 x 120 inci | 3048 x 3048 mm | 100 kaki persegi |
| Selimut las khusus | Tentukan lebar dan panjang yang diperlukan | Diproduksi sesuai dimensi yang disepakati | Tergantung pada ukuran yang disetujui |
Selimut 1800 x 1800 mm tidak memiliki ukuran yang persis sama dengan selimut 6x6 kaki. Demikian pula, 3000 x 3000 mm lebih kecil dari 10x10 kaki. Gunakan satu satuan pengukur pada pesanan dan identifikasi dimensi yang dikonversi sebagai nilai referensi.
Selimut las 6x8 menambah dua kaki ke satu arah dibandingkan dengan selimut 6x6. Panjang ekstra tersebut dapat dialokasikan untuk permukaan tertutup yang lebih panjang atau juntaian gantung yang lebih besar, tergantung pada tata letaknya. Hal ini tidak menambah kedua dimensi tersebut.
Untuk panel gantung persegi panjang, tandai sisi mana yang merupakan bagian atas. Panel berukuran lebar 6 kaki kali tinggi 8 kaki memerlukan tata letak pemasangan yang berbeda dari panel yang dipasang dengan lebar 8 kaki kali tinggi 6 kaki, meskipun keduanya menggunakan luas kain yang sama.
Selimut las 8x8 memiliki area datar seluas 64 kaki persegi; selimut 10x10 memiliki 100 kaki persegi. Format yang lebih besar menyediakan lebih banyak material untuk cakupan, tetapi juga meningkatkan berat kain jika konstruksinya sama.
Sebelum memilih panel yang lebih besar, periksa dukungan yang tersedia, akses untuk pemasangan, dan bagaimana selimut akan dilepas serta disimpan. Ukuran yang lebih besar tidak dengan sendirinya memberikan peringkat suhu yang lebih tinggi atau menetapkan kesesuaian untuk percikan las yang lebih berat.
Tiga pengukuran perlu dipisahkan: ukuran potong kain, ukuran selimut jadi, dan cakupan yang tersisa setelah pemasangan.
Ukuran potong adalah dimensi material sebelum dijahit. Ukuran jadi adalah dimensi luar setelah kelim dan jahitan selesai. Cakupan terpasang adalah apa yang tersisa setelah selimut dibentangkan, ditumpuk, atau dipasang.
Sebagai contoh, halaman selimut las kain silika kami mencatat bahwa kelim dan jahitan mengurangi dimensi jadi relatif terhadap ukuran awal nominal. Untuk pesanan khusus baru, tentukan dimensi akhir yang Anda butuhkan dan minta konfirmasi mengenai kelonggaran pemotongan dan toleransi ukuran jadi.
Instruksi yang jelas adalah: Dimensi selimut jadi yang diperlukan: lebar 2000 mm x panjang 3000 mm setelah dikelim dan dijahit. Konfirmasikan toleransi manufaktur sebelum produksi.
Ini lebih tepat daripada memesan selimut 2 x 3 tanpa menyatakan satuannya atau apakah dimensi tersebut berlaku sebelum atau sesudah fabrikasi.
Catat lebar cakupan dan penurunan vertikal yang diperlukan, kemudian identifikasi posisi penyangga. Sertakan hubungan antara garis penyangga, pusat lubang grommet, dan tepi selimut jadi. Dimensi luar bingkai saja mungkin tidak menggambarkan panel yang pas di dalamnya.
Di tempat panel bertemu, perhitungkan tumpang tindih yang direncanakan. Identifikasi setiap bukaan di sekitar pipa, kabel, atau elemen struktural agar pengaturan pemasangan dapat ditinjau dengan persyaratan cakupan.
Ukur sepanjang jalur kain yang dituju, termasuk bagian yang menonjol dan penurunan samping. Pengukuran yang hanya diambil di bagian atas peralatan tidak mencakup kain yang diperlukan untuk mencapai sisi-sisinya.
Untuk peralatan yang tidak beraturan, berikan foto dan sketsa yang ditandai. Tunjukkan permukaan mana yang memerlukan cakupan dan di mana selimut harus tetap bebas dari bagian yang bergerak, bukaan ventilasi, atau titik akses servis.
Menambahkan lebar yang tercetak pada beberapa selimut akan melebih-lebihkan cakupan terpasang saat tepinya tumpang tindih. Untuk panel datar, lebar cakupan gabungan adalah jumlah dari lebar jadinya dikurangi total tumpang tindih di antara keduanya. Lipatan dan perubahan arah menghabiskan material tambahan.
Jangan gunakan kelonggaran tumpang tindih tetap sebagai bukti penahanan percikan yang memadai. Lokasi kerja, jalur partikel, bukaan, dan metode pemasangan perlu dinilai untuk operasi kerja panas yang sebenarnya.
Memesan selimut las dengan grommet hanyalah sebagian dari spesifikasi. Tata letak lubang harus sesuai dengan pemasangan. Selimut yang ditujukan untuk digantung dari tepi atasnya mungkin memerlukan pengaturan yang berbeda dari panel yang diamankan di sekeliling perimeter.
| Detail Grommet | Apa yang Harus Ditentukan oleh Pembeli |
|---|---|
| Posisi | Tepi atas, tepi yang dipilih, sudut atau keempat sisi; identifikasi orientasi pemasangan |
| Diameter dalam | Bukaan bersih yang diperlukan agar sesuai dengan perangkat keras pemasangan yang dipilih |
| Jarak | Jarak antar pusat, jarak maksimum, atau lokasi lubang yang diberi dimensi secara individual |
| Offset tepi | Jarak dari setiap pusat grommet ke tepi kain jadi |
| Penguatan | Persyaratan kelim dan penguatan lokal untuk ditinjau dengan kain yang dipilih |
| Material perangkat keras | Logam yang diminta dan kondisi panas, kelembapan, atau korosi yang relevan |
Jika bingkai yang ada memiliki titik pemasangan tetap, kirimkan koordinatnya atau sketsa yang diberi dimensi. Jangan berasumsi bahwa lubang dengan jarak yang sama akan sejajar dengan bingkai.
Instruksi ini berbeda. Jarak maksimum memungkinkan produsen untuk mendistribusikan lubang sambil menjaga setiap interval di bawah batas yang disepakati. Lokasi tepat mengharuskan pusat lubang sesuai dengan gambar.
Nyatakan bagaimana sudut harus ditangani dan konfirmasikan jumlah total lubang. Ketika jarak tidak terbagi rata ke tepi, gambar harus menunjukkan bagaimana jarak yang tersisa didistribusikan.
Jaga agar satuan tetap konsisten di sini juga. Jarak 18 inci sama dengan 457,2 mm, bukan 450 mm. Perbedaannya penting ketika selimut harus pas dengan perangkat keras yang ada.
Grommet adalah fitur pemasangan, bukan titik pengangkatan untuk peralatan. Kain, penguatan, pengencang, dan struktur pendukung harus dipertimbangkan bersama; menambahkan lebih banyak lubang tidak menetapkan peringkat beban yang aman.
BSTFLEX dapat memproduksi selimut las dengan dimensi selain 6x6, 6x8, 8x8, dan 10x10 kaki. Persyaratan dapat mencakup panel yang lebih kecil, selimut persegi panjang yang panjang, panel pengganti untuk instalasi yang sudah ada, dan penutup peralatan yang lebih besar.
Sebagai contoh, pembeli dapat menentukan panel jadi berukuran 1500 x 2500 mm atau selimut berukuran 2000 x 3000 mm alih-alih memilih format imperial terdekat. Dimensi, toleransi, dan detail pemasangan harus disepakati bersama.
Selimut besar mungkin memerlukan panel kain yang disambung, tergantung pada lebar yang dapat digunakan dari material yang dipilih. Nyatakan apakah jahitan dapat diterima dan identifikasi lokasi mana pun di mana jahitan akan mengganggu pemasangan. Ukuran keseluruhan kustom tidak selalu berarti konstruksi satu lebar tanpa jahitan.
Untuk panel berbentuk, bukaan akses, atau potongan, kirimkan gambar untuk tinjauan konstruksi. Untuk pesanan OEM berulang, gunakan revisi gambar yang disetujui agar selimut pengganti mempertahankan dimensi dan pola lubang yang sama.
Dimensi menentukan geometri, bukan tingkat perlindungan. Pilih material dan konstruksi akhir untuk paparan sebelum menyelesaikan ukuran dan tata letak pemasangan.
| Opsi Material | Apa yang Harus Dikonfirmasi Bersamaan dengan Ukuran |
|---|---|
| Fiberglass yang dibersihkan dengan panas atau fiberglass berlapis akrilik | Berat kain, penyelesaian tepi dan apakah tingkat yang dipilih sesuai untuk posisi pemasangan yang dituju |
| Kain silika | Tingkat kain, berat, pengaturan jahitan, dan dimensi akhir setelah fabrikasi |
| Fiberglass berlapis silikon atau silika berlapis silikon | Batas layanan pelapis dan substrat, persyaratan penanganan, dan penguatan di sekitar titik pemasangan |

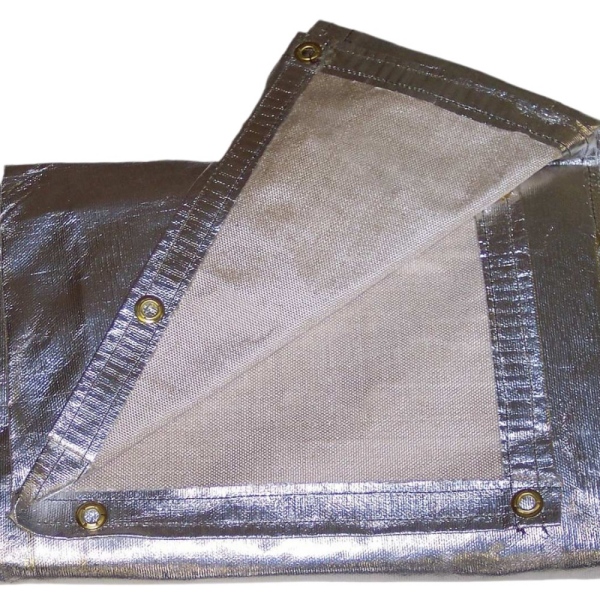

| Fiberglass aluminisasi | Permukaan mana yang menghadap sumber panas radiasi dan apakah paparan yang diusulkan mencakup percikan langsung |
| Laken serat karbon | Ketebalan, persyaratan tirai, dan dukungan atau konstruksi tepi yang sesuai untuk laken yang dipilih |
Untuk perbedaan antara konstruksi ini, baca panduan material selimut las kami. Untuk paparan terus-menerus, batas pelapisan, dan posisi pemasangan, lihat peringkat dan pemilihan selimut las suhu tinggi.
Jangan berasumsi bahwa selimut yang ditujukan untuk pencegatan percikan vertikal cocok untuk pengumpulan terak horizontal. Demikian pula, selimut besar bukanlah pengganti untuk menyingkirkan material yang mudah terbakar, menilai bukaan tersembunyi, menjaga ventilasi, atau menerapkan prosedur kerja panas di lokasi. Jangan perlakukan selimut las biasa sebagai pelindung mata bersertifikat terhadap radiasi busur las.
Berikut ini adalah spesifikasi pembelian ilustratif, bukan konfigurasi produk yang diuji atau rekomendasi untuk proses pengelasan tertentu.
| Item | Contoh Persyaratan Pesanan |
|---|---|
| Dimensi akhir | Lebar 2000 mm x tinggi 3000 mm setelah dikelim dan dijahit |
| Toleransi ukuran | Pemasok harus menyatakan; pembeli harus menyetujui sebelum produksi |
| Orientasi | Panel vertikal; tepi 2000 mm adalah bagian atasnya |
| Material | Akan dipilih setelah peninjauan proses, paparan panas, dan kondisi percikan |
| Penyelesaian tepi | Keliman yang diperkuat; konstruksi harus dikonfirmasi dengan material yang dipilih |
| Grommet | Lokasi, bukaan bersih, dan offset tepi harus mengikuti gambar pemasangan yang disetujui |
| Jahitan | Pemasok harus menunjukkan setiap sambungan panel yang diusulkan untuk mendapatkan persetujuan |
| Kuantitas dan pengemasan | Pembeli harus menyatakan kuantitas pesanan, permintaan berulang, dan persyaratan pengemasan individu |
Sertakan foto atau sketsa pemasangan dan jelaskan operasi pengelasan, pemotongan, atau penggilingan. Hal ini memberikan pemasok kebutuhan dimensi dan konteks pengoperasian yang diperlukan untuk meninjaunya.
Ya. Ukuran selimut las lainnya dapat diproduksi secara kustom. Tentukan lebar dan panjang akhir yang diperlukan dalam kaki, inci, atau milimeter, beserta persyaratan material dan pemasangan.
Belum tentu. Ukuran nominal dapat merujuk pada kain sebelum keliman dan jahitan selesai. Tanyakan apakah ukuran yang dikutip adalah ukuran potong atau ukuran akhir, dan konfirmasikan dimensi akhir serta toleransi pada pesanan.
Ya. BSTFLEX menawarkan konstruksi tanpa grommet serta pengaturan pemasangan kustom. Nyatakan bagaimana selimut akan ditempatkan atau diamankan agar penyelesaian tepi dapat ditentukan dengan tepat.
Itu tergantung pada tata letak pemasangan dan konstruksi selimut akhir. Untuk rangka yang sudah ada, berikan lokasi titik pemasangan yang sebenarnya. Untuk pemasangan baru, sepakati pengaturan penyangga, jarak lubang, dan penguatan sebelum produksi.
Memotong selimut yang sudah jadi dapat menghilangkan keliman, penguatan, atau titik pemasangannya dan dapat meninggalkan tepi yang memerlukan penyelesaian lebih lanjut. Tentukan dimensi akhir yang diperlukan pada tahap pemesanan, atau dapatkan instruksi fabrikasi khusus material sebelum memodifikasi selimut.
Selimut tersebut memberikan area datar yang lebih luas, bukan tingkat perlindungan yang secara otomatis lebih tinggi. Kinerja termal dan percikan bergantung pada material, konstruksi, dan kondisi paparan yang dipilih.
Kirimkan dimensi akhir, material pilihan atau kondisi pengoperasian, gambar grommet, kuantitas, dan persyaratan pengemasan Anda ke BSTFLEX. Untuk panel pengganti, sertakan foto dan pengukuran titik pemasangan yang ada.
Baik kebutuhannya adalah selimut las 6x6, panel gantung 6x8, penutup peralatan 8x8, selimut 10x10, atau ukuran kustom lainnya, penawaran dapat disiapkan berdasarkan dimensi dan konstruksi yang diperlukan.
Telusuri rangkaian selimut las BSTFLEX atau kirimkan spesifikasi selimut las kustom Anda untuk mendapatkan penawaran.
