Informasi Apa yang Diperlukan untuk Memesan Penutup Insulasi Filter Kustom?

Penutup insulasi filter kustom dirancang untuk menyesuaikan bentuk nyata dari housing filter industri, basket strainer, Y-strainer, vessel filter cartridge, atau unit filtrasi proses. Karena badan filter sering mencakup flange, sambungan pipa, gauge, drain, handle, bracket, clamp, dan penutup yang dapat dilepas, informasi yang akurat diperlukan sebelum produksi.

Semakin baik informasi yang diberikan sebelum penawaran, semakin baik pula penutup insulasi akhir akan sesuai dengan peralatan. Dimensi yang tepat juga membantu meningkatkan kinerja termal, mengurangi masalah instalasi, dan membuat penutup lebih mudah dilepas dan dipasang kembali saat perawatan.

1. Dimensi Dasar Housing Filter

Informasi pertama yang diperlukan adalah ukuran utama housing filter. Dimensi ini memungkinkan produsen memperkirakan penggunaan material, cakupan insulasi, bentuk penutup, dan biaya produksi.

2. Posisi Inlet dan Outlet Pipa

Sebagian besar filter industri terhubung ke pipa proses melalui port inlet dan outlet. Penutup insulasi harus mencakup bukaan atau garis sambungan yang akurat di sekitar koneksi pipa ini. Jika posisi inlet dan outlet tidak diukur dengan benar, penutup mungkin tidak sesuai dengan peralatan saat pemasangan.

• Diameter pipa inlet
• Diameter pipa outlet
• Jarak antara garis tengah pipa dan tepi badan filter
• Arah pipa: horizontal, vertikal, dipasang di samping, di atas, atau di bawah
• Apakah bagian pipa yang terhubung juga memerlukan cakupan insulasi

3. Ukuran Flange dan Ruang Baut

Flange umum terdapat pada housing filter, strainer, dan vessel filtrasi proses. Penutup insulasi yang dapat dilepas harus menyediakan ruang yang cukup untuk ketebalan flange, kepala baut, mur, dan pekerjaan perawatan di masa mendatang.

Mohon berikan diameter flange, ketebalan flange, posisi bolt circle, dan area apa pun yang harus tetap dapat diakses. Untuk filter yang sering dibuka, penutup dapat dirancang dengan bagian flange terpisah atau konstruksi belah untuk memudahkan pelepasan.

4. Lokasi Gauge, Drain, Vent, Handle, dan Bracket

Komponen kecil sering menentukan apakah penutup insulasi praktis digunakan dalam kondisi nyata. Pressure gauge, katup drain, port vent, handle, lifting lug, clamp, bracket penyangga, dan nameplate mungkin memerlukan bukaan, flap, tepi yang diperkuat, atau area akses terbuka.

• Posisi pressure gauge dan visibilitas yang diperlukan
• Posisi katup drain dan vent
• Posisi handle, lifting lug, atau clamp band
• Posisi bracket penyangga atau kaki mounting
• Posisi nameplate atau label inspeksi
• Bagian apa pun yang harus tetap terbuka untuk operasi atau inspeksi

5. Suhu Operasi dan Target Suhu Permukaan

Suhu operasi sangat penting untuk memilih kain luar, inti insulasi, lapisan dalam, benang jahit, dan sistem pengikat yang tepat. Filter uap, filter minyak panas, sistem filtrasi kimia, dan filter terkait gas buang mungkin memerlukan kombinasi material yang berbeda.

Jika Anda memiliki target suhu permukaan luar, hal tersebut juga harus disampaikan. Misalnya, beberapa pabrik membutuhkan insulasi terutama untuk menjaga panas, sementara yang lain fokus pada perlindungan personel dan menurunkan suhu sentuh. Informasi ini membantu menentukan ketebalan insulasi dan struktur material.

6. Lingkungan Instalasi

Lingkungan instalasi memengaruhi pemilihan lapisan kain, penguatan, jahitan, dan perangkat keras logam. Filter yang dipasang di dalam ruangan pada ruang uap bersih mungkin tidak memerlukan lapisan luar yang sama dengan filter yang dipasang di luar ruangan, dekat kabut minyak, percikan bahan kimia, semprotan garam, atau abrasi mekanis berat.

7. Metode Pengikatan yang Disarankan

Sistem pengikat harus sesuai dengan suhu, frekuensi perawatan, tingkat getaran, dan ruang instalasi. Untuk peralatan yang sering dibuka, penutup cepat lepas dapat mengurangi waktu perawatan. Untuk area bersuhu tinggi atau tugas berat, pengikat logam mungkin lebih disukai.

• Perekat hook-and-loop untuk pemasangan dan pelepasan cepat
• Buckle baja tahan karat untuk pengikatan mekanis yang lebih kuat
• Tali dan D-ring untuk penutupan yang dapat disesuaikan
• Pengunci snap untuk penutup kecil yang pas
• Lacing kawat untuk aplikasi bersuhu tinggi atau rentan getaran

8. Frekuensi Perawatan dan Desain Penutup

Sebelum memesan, penting untuk memastikan seberapa sering filter akan dibuka dan bagian mana yang harus diakses selama servis. Filter yang dibersihkan setiap minggu mungkin memerlukan desain penutup yang berbeda dari filter yang hanya diperiksa saat shutdown terjadwal.

Untuk perawatan yang sering, penutup dapat dirancang dalam beberapa bagian untuk hanya mengekspos area servis. Untuk perawatan yang lebih jarang, penutup seluruh badan yang lebih sederhana mungkin sudah cukup. Tujuannya adalah menjaga insulasi tetap efektif sambil membuat perawatan rutin tetap praktis.

9. Foto, Gambar Teknik, Sampel, atau Lembar Pengukuran

Informasi visual yang jelas membantu mengurangi kesalahan desain. Gambar teknik sangat ideal, tetapi foto dengan dimensi yang ditandai juga sangat berguna. Untuk proyek penggantian, sampel penutup isolasi lama juga dapat digunakan sebagai referensi.

• Foto tampak depan, samping, atas, dan titik koneksi
• Dimensi yang ditandai pada foto atau sketsa
• Gambar peralatan atau lembar data housing filter
• Sampel penutup lama untuk produksi penggantian
• Keterbatasan ruang instalasi di sekitar filter

10. Jumlah, Pelabelan, dan Persyaratan OEM

Untuk produsen peralatan OEM, kontraktor teknik, distributor, dan perusahaan perawatan, informasi proyek tambahan mungkin diperlukan. Ini dapat mencakup nomor part, label tag, persyaratan kemasan, preferensi warna, instruksi pemasangan, dan identifikasi pesanan berulang.

• Jumlah yang dibutuhkan untuk setiap ukuran atau model filter
• Nomor tag peralatan atau nomor referensi proyek
• Label privat atau nomor part pelanggan
• Persyaratan kemasan khusus
• Tanda arah pemasangan atau label peringatan
• Produksi batch atau kebutuhan custom satu kali

Daftar Periksa Pesanan yang Direkomendasikan

Sebelum meminta penawaran, siapkan informasi berikut:

• Jenis filter: basket strainer, Y-strainer, cartridge filter housing, steam filter, hot oil filter, atau jenis lainnya
• Diameter dan panjang bodi utama
• Ukuran dan posisi pipa masuk dan keluar
• Ukuran flange dan jarak baut
• Posisi gauge, drain, vent, handle, bracket, dan clamp
• Suhu operasi dan suhu permukaan luar target
• Lingkungan instalasi dalam ruangan atau luar ruangan
• Ketebalan isolasi yang diperlukan jika ditentukan
• Metode pengikatan yang disukai
• Foto, gambar teknik, sampel, atau lembar pengukuran
• Jumlah dan setiap persyaratan pelabelan atau pengemasan OEM

Pesan Custom Filter Insulation Covers dari BSTFLEX

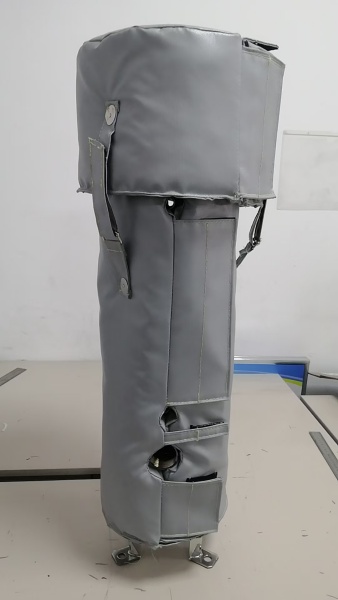

BSTFLEX memproduksi custom removable filter insulation covers untuk housing filter industri, basket strainer, Y-strainer, cartridge filter, sistem uap, sistem minyak panas, peralatan pemrosesan kimia, sistem perpipaan kapal, pembangkit listrik, dan mesin OEM. Setiap cover dapat diproduksi sesuai gambar, foto, sampel, atau pengukuran lapangan yang detail.

Kami "Custom Removable Filter Insulation Cover dapat dikustomisasi dengan kain fiberglass, kain fiberglass berlapis silikon, kain fiberglass berlapis PTFE, kain fiberglass berlapis aluminium foil, jaring stainless steel, matras isolasi silika, matras isolasi serat keramik, pengunci stainless steel, penutup hook-and-loop, strap, atau pengikatan kawat.

FAQ

Bisakah penutup isolasi filter dibuat tanpa gambar teknik?

Ya. Penutup dapat dirancang dari foto yang jelas, dimensi yang ditandai, lembar pengukuran, sampel, atau data peralatan. Gambar teknik membantu, tetapi tidak selalu diperlukan.

Dimensi apa yang paling penting untuk penutup isolasi filter custom?

Dimensi yang paling penting mencakup diameter bodi filter, panjang bodi, posisi sambungan pipa, ukuran flange, lokasi gauge, posisi drain, serta jarak bebas untuk handle atau bracket.

Apakah saya perlu memberikan suhu operasi?

Ya. Suhu operasi diperlukan untuk memilih kain, inti isolasi, benang jahit, dan metode pengikatan yang tepat.

Apakah penutup dapat mencakup bukaan untuk gauge dan drain?

Ya. Potongan khusus, flap, bukaan yang diperkuat, dan area servis terbuka dapat ditambahkan untuk pressure gauge, drain, vent, handle, bracket, dan sambungan pipa.

Bisakah penutup isolasi dibuat untuk perawatan berulang?

Ya. Penutup dapat dirancang dengan bagian yang dapat dilepas, pengikat cepat, strap, buckle, atau pengikatan kawat untuk mendukung pelepasan dan pemasangan kembali berulang.
