Selongsong Serat Alumina untuk Pengawatan Tungku: Dimensi dan Pertanyaan Suhu

Kabel termokopel yang dialurkan di samping dinding tungku dapat menghadapi suhu yang berbeda dari kabel yang melewati celah panas. Keduanya mungkin memerlukan selongsong pelindung, tetapi paparan, konstruksi kawat, dan jarak pemasangan keduanya berbeda. Mengirimkan hanya titik setel tungku dan ukuran kawat nominal membuat pemilihan selongsong yang tepat menjadi sulit.

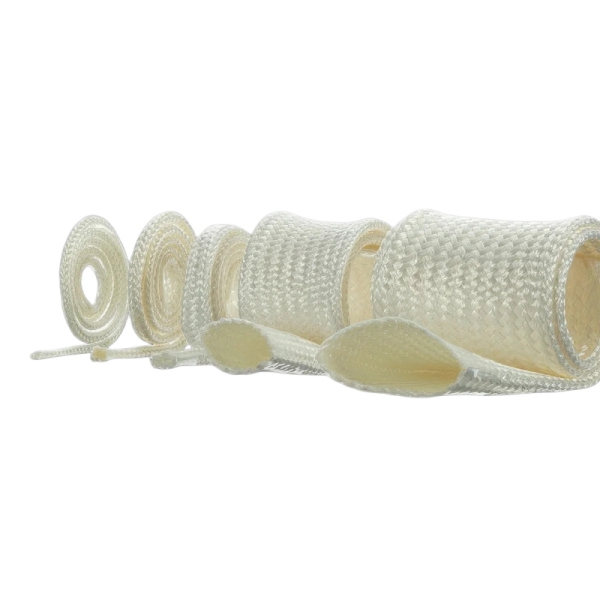

Selongsong Serat Alumina adalah tekstil tubular fleksibel untuk perlindungan suhu tinggi di sekitar kabel, kawat, dan komponen panjang lainnya. Sebelum menentukannya untuk rakitan tungku, pastikan apa yang akan disentuh oleh selongsong tersebut, seberapa panas lokasinya, dan apakah kabel tersebut sudah memiliki isolasi listriknya sendiri yang memenuhi syarat.

Ukur paparan pada selongsong

Mulailah dengan rute yang sebenarnya. Tandai bagian di dalam zona panas, bagian dekat pintu atau bukaan inspeksi, dan transisi ke jalur kabel yang lebih dingin. Identifikasi apakah selongsong mengalami kontak langsung dengan permukaan panas, panas radiasi, udara bergerak, pembukaan pintu tungku yang singkat, atau pemanasan dan pendinginan berulang. Suhu proses dengan sendirinya tidak menggambarkan suhu di setiap titik di sepanjang selongsong.

Untuk setiap bagian, berikan suhu kontinu yang diharapkan, paparan singkat tertinggi, dan durasinya. Nyatakan seberapa sering peralatan mengalami siklus. Jika nilai tersebut berasal dari perhitungan alih-alih pengukuran, beritahu pemasok asumsi mana yang digunakan. Mintalah data suhu konstruksi selongsong yang dipilih dan kondisi saat peringkat tersebut ditetapkan. Jenis serat saja bukanlah peringkat suhu yang lengkap untuk selongsong jadi atau kabel yang dilindungi.

Ukur berdasarkan kabel yang terpasang, bukan konduktornya

Ukur diameter luar kabel lengkap atau bundel kawat pada titik tempat selongsong akan dipasang. Sertakan isolasi yang ada, jaket pelindung, dan lapisan lain di bawah selongsong alumina. Jika selongsong harus digeser di atas konektor, klem, atau terminal, berikan dimensi luar maksimum fitur tersebut dan panjang pemasangan yang tersedia.

Catat juga tikungan, cabang, dan tempat kabel ditahan oleh penjepit. Jalinan tubular dapat mengubah diameternya saat dipasang, yang dapat mengubah cakupan dan ketebalan dinding di sepanjang jalur. Uji panjang pendek di atas fitur terbesar, kemudian periksa kesesuaiannya pada bagian terkecil. Periksa apakah jalinan terbuka, tersangkut, mengelompok, atau bergesekan dengan tepi logam. Konfirmasikan panjang akhir setelah selongsong dipasang dan ujung-ujungnya diselesaikan.

Pisahkan perlindungan termal dari kualifikasi kelistrikan

Tekstil keramik di sekitar kabel dapat membentuk satu lapisan rakitan kabel. Hal itu tidak menentukan peringkat tegangan rakitan tersebut. Beritahu pemasok apakah selongsong akan dipasang di atas kabel yang sudah berisolasi, kabel pemanas, kabel termokopel, atau komponen lainnya. Jika desain mengandalkan selongsong untuk isolasi listrik, tentukan metode pengujian, tegangan, kondisi lingkungan, dan dokumentasi yang diperlukan untuk konstruksi persis yang dibeli.

Tinjau batas suhu kawat itu sendiri, bahan terminasi, dan rute melalui tungku. Selongsong tidak dapat menaikkan suhu yang diizinkan dari konduktor, jaket, atau konektor yang tidak sesuai. Jika kabel dapat bersentuhan dengan pelat logam tajam, fixture yang bergerak, atau bahan cair, jelaskan paparan tersebut secara terpisah agar seluruh rakitan pelindung dapat dinilai. Jangan menganggap tekstil yang tidak dilapisi menyediakan penghalang tertutup terhadap cairan atau abrasi berat.

Konfirmasikan konstruksi tekstil

Tanyakan tingkat serat dan konstruksi benang apa yang akan disuplai. Halaman produk menjelaskan selongsong tubular berbahan dasar alumina dan menyebutkan bentuk jalinan atau tenunan. Untuk pesanan produksi, konfirmasikan bentuk mana yang berlaku untuk ukuran Anda, komposisi yang dinyatakan, perawatan akhir apa pun, toleransi diameter dalam, dan panjang pasokan. Jika rakitan memerlukan sedikit kerontokan atau perawatan ujung potong tertentu, jadikan hal tersebut bagian dari persetujuan sampel.

Uji coba pemasangan singkat berguna sebelum satu gulung penuh dipesan. Pasang selongsong kandidat ke kabel perwakilan dan jalankan melalui klem dan bukaan yang dimaksudkan. Periksa radius tikungan, retensi ujung, akses untuk pemeliharaan, dan jarak dari bagian sekitar. Jika rakitan akan diekspos ke uji panas terkontrol, gunakan bahan kawat dan terminasi yang sebenarnya dan periksa setelah siklus yang ditentukan.

Apa saja yang harus disertakan dalam pertanyaan

• Sketsa atau foto yang menunjukkan rute tungku, zona panas, bukaan, klem, dan panjang yang dilindungi.
• Diameter luar kabel atau bundel, diameter pasak maksimum, dan jarak bebas pemasangan yang tersedia.
• Paparan kontinu dan durasi pendek pada selongsong, ditambah siklus pemanasan dan kontak atau panas radiasi apa pun.
• Isolasi kabel yang ada dan pengujian listrik atau dokumentasi apa pun yang diperlukan oleh rakitan jadi.
• Paparan terhadap abrasi, cipratan, bahan kimia, atau penanganan pemeliharaan berulang.
• Jumlah sampel yang diperlukan, panjang gulungan atau potongan, perkiraan penggunaan tahunan, dan pemeriksaan penerimaan.

Kirimkan detail tersebut bersama gambar ke BSTFLEX. Kami dapat meninjau konstruksi selongsong yang diminta dan menyiapkan sampel untuk pengujian kesesuaian dan aplikasi. Konfirmasikan data teknis khusus kelas dan kriteria penerimaan rakitan jadi sebelum merilis pesanan produksi. Untuk bahan dan konstruksi selongsong lainnya, lihat kategori Selongsong Suhu Tinggi.
