Selongsong Tahan Api untuk Perlindungan Kabel dan Konduit Industri: Ukuran, Jalur, dan Paparan Termal

Kabel yang berjalan di sebelah mesin panas membutuhkan lebih dari sekadar selongsong dengan peringkat suhu tinggi. Penutup tersebut harus pas dengan jalur, membuat koneksi tetap dapat diservis, dan bekerja dengan batas panas kabel itu sendiri. Selongsong yang tahan terhadap lingkungan sekitar tidak membuktikan bahwa konduktor di bawahnya beroperasi dengan aman.

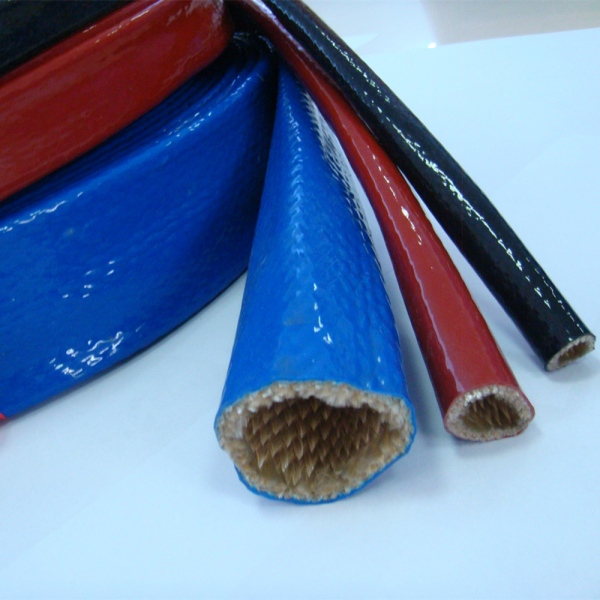

Selongsong tahan api untuk kabel dan konduktor listrik adalah penutup termal eksternal. Konstruksi fiberglass berlapis silikon dapat dievaluasi terhadap paparan peralatan panas di dekatnya, percikan api, atau cipratan logam cair tertentu. Penutup tersebut tidak menggantikan isolasi kabel, sistem konduktor, atau instalasi berperingkat tahan api yang disetujui.

Bagi para pembuat mesin dan tim pemeliharaan, mulailah dengan menandai bagian yang terpapar pada gambar jalur kabel. BSTFLEX fire sleeve range menawarkan format tubular dan yang dapat dibuka untuk meninjau bagian tersebut tanpa memperlakukan setiap kabel pada mesin sebagai aplikasi yang sama.

Identifikasi Apa yang Akan Duduk di Dalam Selongsong

Kabel berjaket, rangkaian kabel yang sudah jadi, dan konduktor yang berisi beberapa sirkuit memerlukan informasi yang berbeda. Tentukan perakitan yang sebenarnya alih-alih memesan tabung pelindung hanya dari ukuran konduktor.

Ukuran nominal perdagangan konduktor bukanlah pengganti yang andal untuk diameter luar yang diukur. Demikian pula, diameter satu kabel tidak mendeskripsikan bundel yang sudah selesai. Sertakan fitting terbesar di sepanjang jalur instalasi, tetapi jangan jadikan fitting tersebut sebagai satu-satunya dasar untuk kecocokan akhir selongsong.

Tinjau Panas yang Masuk ke Kabel dan Panas yang Dihasilkan di Dalamnya

Masalah eksternal mungkin berupa pemanasan radiasi dari dinding tungku, pipa proses panas, atau knalpot terdekat. Pertama-tama, tinjau apakah pengalihan rute, pemisahan, atau penghalang fisik dapat mengurangi paparan tersebut. Kemudian, tentukan peran selongsong perlindungan panas kabel jika paparan tersebut tetap ada.

Konduktor listrik yang diberi beban juga menghasilkan panas. Arus yang diizinkan bergantung pada desain kabel dan kondisi instalasi, termasuk suhu sekitar dan susunan konduktor berbeban lainnya. Penutup tambahan mengubah jalur tempat keluarnya panas dari perakitan.

Minta perancang kelistrikan untuk meninjau arus yang diizinkan untuk instalasi yang ditutupi. Jangan membawa peringkat arus udara bebas ke dalam susunan yang baru diisolasi tanpa memeriksa asumsi tersebut. Tergantung pada beban panas eksternal dan internal yang relatif, selongsong dapat membantu melawan sumber luar sekaligus membatasi pelepasan panas yang dihasilkan di dalam.

Tentukan beban operasional, durasi paparan, suhu sekitar, dan panjang yang ditutupi. Evaluasi perakitan di bawah siklus tugas yang relevan, bukan hanya selama pemeriksaan tanpa beban singkat.

Pisahkan tiga nilai: batas servis selongsong yang dinyatakan, suhu operasional kabel yang diizinkan, dan suhu yang sebenarnya dicapai dalam instalasi. Tidak ada pengurangan suhu universal yang dapat disimpulkan dari ketebalan selongsong atau nama bahan saja.

Ikuti Jalur dari Zona Panas ke Sambungan

Pada sumber panas

Tandai di mana paparan dimulai dan berakhir. Identifikasikan pemanasan radiasi berkelanjutan secara terpisah dari percikan api atau tetesan logam cair sesekali. Untuk paparan cipratan, berikan bahan proses, kemungkinan arah, dan durasi yang diharapkan sehingga selongsong yang diusulkan dapat dinilai terhadap bahaya sebenarnya.

Untuk penutup yang dapat dibuka, tunjukkan posisi jahitan dan tumpang tindih dalam detail instalasi. Pastikan susunan akhir mempertahankan cakupan pada tikungan dan penyangga. Jangan gunakan selongsong untuk membenarkan kontak antara kabel dan permukaan yang panas.

Pada bagian yang bergerak

Kabel mesin dapat bergerak melalui loop servis, pembawa kabel, atau lengan yang diartikulasikan. Tinjau rute dengan ketebalan dinding tambahan dan fitur pengencang terpasang. Konfirmasikan bahwa penutup tidak memenuhi pembawa, menyangkut di tepi, atau mentransfer gaya tarik tambahan ke konektor.

Fleksibilitas selama uji coba pemasangan tangan bukanlah bukti dari masa pakai lentur yang ditentukan. Pertahankan persyaratan pembengkokan produsen kabel dan konduktor serta evaluasi gerakan yang dimaksudkan melalui prosedur mesin yang disetujui. Jangan mengganti selongsong untuk dukungan kabel atau komponen pelepas ketegangan yang diperlukan.

Pada kelenjar, kopling, atau entri kabinet

Tentukan titik akhir selongsong sebelum memesan panjang jadi. Jaga agar cincin pengunci, pemeriksaan sambungan, label, dan titik pemeriksaan tetap dapat diakses. Penutup berpenampilan rapi yang mencegah teknisi menjangkau konektor bukanlah solusi instalasi yang lengkap.

Jangan memasukkan selongsong termal eksternal melalui kelenjar kecuali susunan tersebut disetujui untuk sistem kelenjar dan kabel. Jika tidak, kelenjar mungkin tidak lagi bekerja pada permukaan dan dimensi yang dipilihnya. Pertahankan penyegelan, pelepas ketegangan, dan susunan pengikatan yang ditentukan daripada mengharapkan selongsong menyediakannya.

Cocokkan Konstruksi Produk dengan Rute

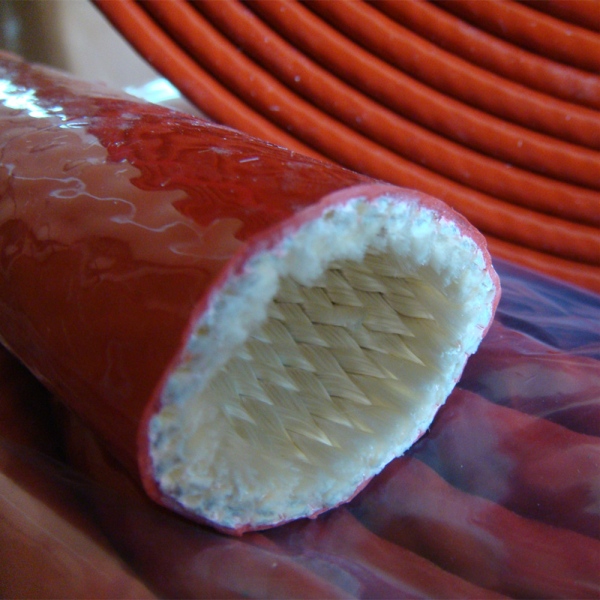

Untuk instalasi tubular, Selongsong tahan api perlakuan panas BSTFLEX untuk selang dan kabel menggunakan substrat fiberglass kepang yang diberi perlakuan panas di bawah lapisan karet silikon. Sertakan konstruksi ini dalam tinjauan sampel jika proyek menentukan substrat tekstil yang diberi perlakuan panas.

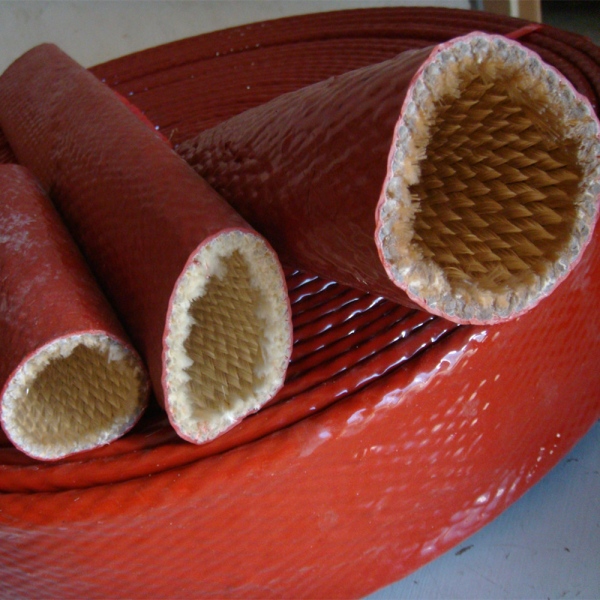

Selongsong selongsong api fiberglass silikon kepang EFRS adalah opsi tubular lainnya. Bandingkan ukuran yang diusulkan, konstruksi dinding, dan jalur pemasangan daripada mengasumsikan dua referensi katalog dapat saling menggantikan karena keduanya memiliki bagian luar silikon.

Jika konektor mencegah pemasangan entri ujung, evaluasi selongsong api kait-dan-gelung untuk kabel yang ada. Konstruksi BSTFLEX VFRS menggunakan fiberglass kepang berbalut silikon dengan penutup kait-dan-gelung nilon tahan api yang dijahit di bagian dalam. Tinjau penutup, jahitan, dan tumpang tindih sebagai bagian dari penutup yang lengkap, bukan hanya bodi selongsong.

Minta batasan operasional yang berlaku untuk konfigurasi yang dipilih. Format yang dapat dibuka menyediakan akses pemasangan dan inspeksi; hal tersebut tidak, dengan sendirinya, menetapkan peringkat termal yang lebih tinggi atau kualifikasi kelistrikan.

Contoh: Dua Jalur Kabel di Samping Mesin yang Sama

Pertimbangkan pemasangan hipotetis dengan kabel sensor dan kabel daya motor yang melewati dekat enklosur berpemanas yang sama. Keduanya memerlukan tinjauan paparan eksternal, tetapi uji coba selongsong yang berhasil pada satu kabel tidak menyetujui kabel lainnya.

Untuk kabel sensor, tinjau batas suhu timah, konektor, dan sisi sensor yang lengkap, bersama dengan pembebanan listrik aktual dan kinerja sinyal yang diperlukan. Untuk kabel motor, sertakan arus operasional, siklus kerja, dan susunan pemasangannya dalam penilaian termal.

Jika kabel motor berjalan di dalam konduit fleksibel, nilai seluruh bagian konduit yang tertutup. Jangan gunakan suhu luar dari selongsong baru sebagai pengukuran langsung suhu konduktor. Metode pengukuran dan batas penerimaan harus dipilih oleh insinyur kelistrikan yang bertanggung jawab.

Setujui kedua jalur terhadap persyaratannya masing-masing, bahkan ketika bahan selongsong yang sama cocok untuk keduanya.

Pisahkan Selongsong Termal dari Persyaratan Perlindungan Lainnya

Isolasi listrik dan pelindung elektromagnetik

Selongsong api fiberglass silikon tidak boleh diperlakukan sebagai pengganti isolasi listrik primer atau digunakan untuk memperbaiki jaket kabel yang rusak tanpa spesifikasi perbaikan yang disetujui. Peringkat termal bukanlah peringkat tegangan. Jangan mengklaim kinerja pelindung elektromagnetik atau pembumian dari selongsong termal biasa tanpa kualifikasi terpisah.

Sirkuit tahan api

Menjaga sirkuit tetap beroperasi selama paparan kebakaran yang ditentukan memerlukan bukti untuk kabel yang relevan atau sistem pelindung lengkap beserta pemasangannya. Menambahkan selongsong api tidak secara otomatis menciptakan susunan kabel tahan api atau menetapkan waktu operasi dalam kebakaran.

Jika spesifikasi mengharuskan kinerja tersebut, mintalah bukti sistem yang berlaku. Uji nyala durasi pendek pada bahan selongsong bukanlah hasil yang dapat saling menggantikan.

Penetrasi dinding dan lantai

Perlindungan panas kabel industri berbeda dari pencegahan kebakaran pada penetrasi melalui dinding atau lantai berperingkat api. Produk yang dijelaskan sebagai selongsong api kabel di pasaran tersebut mungkin bersifat intumesen atau bagian dari sistem penetrasi tertentu.

Jangan mengganti selongsong fiberglass berlapis silikon dengan penahan api yang ditentukan. Jika jalur kabel yang tertutup melewati penghalang berperingkat, mintalah detail penetrasi ditinjau untuk kabel, konduit, dan penutup tambahan yang sebenarnya.

Setujui Pemasangannya, Bukan Hanya Sampel Bahan

Mulai uji coba dengan susunan kabel atau konduit yang teridentifikasi dalam kondisi layak pakai. Selidiki kerusakan akibat panas, sambungan longgar, atau suhu abnormal sebelum memasang penutup eksternal. Selongsong baru tidak boleh menyembunyikan cacat kelistrikan yang belum diselesaikan.

Rencanakan pemasangan dan pelepasan di bawah prosedur keselamatan kerja kelistrikan situs. Minta personel yang memenuhi syarat untuk mengisolasi pasokan yang relevan, mengendalikan energi tersimpan, dan memverifikasi kondisi tidak berenergi sebelum pekerjaan langsung. Kemampuan untuk membungkus selongsong di sekitar kabel yang terhubung tidak membuat pemasangan langsung menjadi dapat diterima.

Catat produk yang disetujui, titik akhir cakupan, posisi jahitan jika berlaku, dan detail penahanan. Periksa kecocokan pada posisi mesin yang diperlukan, akses sambungan, dan identifikasi. Atur pengujian termal atau fungsional yang diberi daya melalui prosedur resmi, dengan personel yang dilindungi dari bahaya kelistrikan dan peralatan yang bergerak.

Gunakan siklus kerja yang representatif dan batas penerimaan yang disepakati. Catat apakah pengukuran suhu berkaitan dengan permukaan selongsong, jaket kabel, atau lokasi lain; jangan sajikan pembacaan tersebut sebagai setara.

Untuk pemeliharaan berulang, simpan gambar pemasangan dan kriteria inspeksi yang disepakati. Tentukan penggantian atau penilaian ulang setelah kerusakan, paparan termal yang signifikan, atau perubahan pembebanan kabel, jalur, atau tugas peralatan.

Siapkan Permintaan Selongsong Api Kabel atau Konduit

Susunan: Kirim referensi kabel atau konduit, dimensi luar aktual, gambar konektor, lokasi cabang, dan panjang yang dilindungi. Nyatakan apakah selongsong dipasang sebelum terminasi atau di sekitar susunan terhubung yang sudah ada.

Layanan: Identifikasi sumber panas, durasi paparan, tugas operasional, gerakan, dan cairan atau kontaminasi yang diharapkan. Sertakan batas suhu kabel dan persyaratan desain kelistrikan apa pun yang harus dipertahankan oleh penutup eksternal.

Penerimaan dan pengiriman: Tentukan evaluasi sampel, dokumen produk yang berlaku, kuantitas, panjang jadi, dan identifikasi. Perlakukan persyaratan penandaan, pengemasan, dan inspeksi sebagai detail pesanan daripada menyimpulkannya dari foto katalog.

BSTFLEX memasok selongsong api fiberglass berlapis silikon untuk perlindungan kabel, selang, dan saluran eksternal. Minta data produk, sampel, atau penawaran harga selongsong api kabel industri dengan gambar jalur dan detail paparan. Penutup yang diusulkan kemudian dapat dievaluasi bersamaan dengan desain kabel dan konduit alih-alih sebagai penggantinya.
