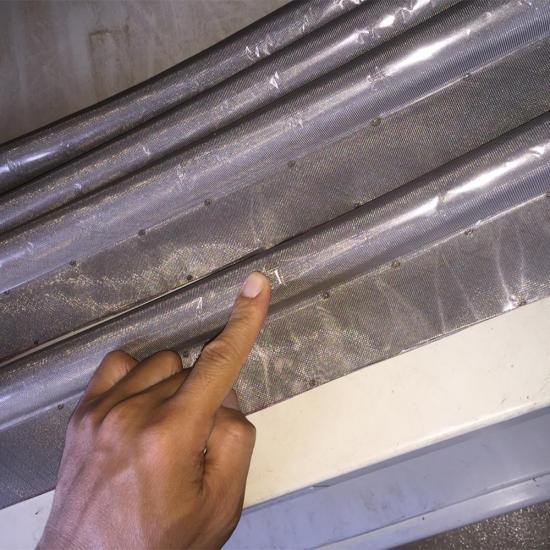

Gasket Bentuk Kecebong dari Serat Kaca Berlapis Aluminium
ItuGasket Bentuk Kecebong dari Serat Kaca Berlapis Aluminiumadalah komponen penyegel termal fleksibel yang dirancang untuk pintu oven, peralatan pemanas, penutup termal, panel akses, penutup, dan peralatan industri yang terpapar suhu tinggi dan panas radiasi.
Gasket tersebut menggunakanpenutup luar serat kaca anyaman dengan permukaan berlapis aluminium.Bagian luar yang reflektif membantu mengurangi jumlah panas radiasi yang diserap oleh permukaan gasket yang terpapar, sementara inti bagian dalam memberikan fleksibilitas dan ketahanan yang dibutuhkan untuk penyegelan kompresi.
Tergantung pada desain peralatannya, gasket berbentuk kecebong dapat diproduksi dengan konstruksi inti internal yang berbeda, termasukinti kawat galvanisatau sebuahinti fleksibel beronggaHal ini memungkinkan profil penyegelan dipilih sesuai dengan kombinasi fleksibilitas, ketahanan, geometri pemasangan, dan kompresi yang dibutuhkan.
BSTFLEX memproduksi gasket fiberglass aluminisasi berbentuk kecebong yang dibuat khusus untuk peralatan OEM, aplikasi penggantian, dan sistem penyegelan termal khusus. Diameter bohlam, dimensi ekor, panjang keseluruhan, konstruksi inti, dan geometri profil dapat disesuaikan agar sesuai dengan aplikasi.
Konstruksi Serat Kaca Berlapis Aluminium Reflektif
Lapisan luar merupakan lapisan pelindung lingkungan utama dari gasket. Lapisan ini terdiri dari kain fiberglass yang dikombinasikan dengan permukaan berlapis aluminium yang dirancang untuk memantulkan panas radiasi.
Konstruksi ini sangat berguna di sekitar peralatan panas di mana energi radiasi dari proses atau permukaan yang dipanaskan dapat langsung mencapai gasket. Alih-alih hanya mengandalkan substrat fiberglass untuk menyerap paparan termal, permukaan luar yang reflektif membantu mengalihkan energi radiasi menjauh dari gasket.
| Komponen Gasket | Fungsi Utama |
|---|---|
| Penutup fiberglass berlapis aluminium | Memberikan lapisan perlindungan termal yang terpapar dan memantulkan panas radiasi. |
| Inti internal | Memberikan bentuk, daya tahan, dan kemampuan kompresi seperti profil kecebong. |
| Bola penyegel | Menekan permukaan yang akan disambung untuk membentuk segel termal utama. |
| Ekor pemasangan | Menyediakan bagian khusus untuk memasang gasket ke pintu, kusen, atau panel. |
Bagaimana Permukaan Berlapis Aluminium Membantu Mengelola Panas Radiasi
Panas radiasi berperilaku berbeda dari panas konduksi langsung. Permukaan panas di dalam oven, tungku, dan peralatan termal dapat mentransfer energi melalui radiasi bahkan ketika tidak ada kontak fisik langsung.
Permukaan penutup fiberglass yang dilapisi aluminium memberikan lapisan luar yang memantulkan cahaya sehingga dapat mengurangi penyerapan panas radiasi pada permukaan gasket. Hal ini membuat fiberglass yang dilapisi aluminium sangat berguna untuk menyegel lokasi yang berada dekat dengan permukaan peralatan yang panas.
Lapisan reflektif harus dianggap sebagai bagian dari sistem manajemen termal secara keseluruhan. Suhu gasket sebenarnya bergantung pada suhu udara sekitar, intensitas radiasi, kondisi kontak, aliran udara, kompresi, dan desain peralatan.
Opsi Inti Galvanis dan Inti Berongga
Gasket berbentuk kecebong dari fiberglass berlapis aluminium dapat diproduksi dengan konstruksi internal yang berbeda. Dua konfigurasi yang berguna adalah inti kawat galvanis dan inti fleksibel berongga.
| Konstruksi Inti | Karakteristik Desain | Pertimbangan Pemilihan Umum |
|---|---|---|
| Inti kawat galvanis | Memberikan penguatan internal dan dukungan profil. | Berguna di tempat yang membutuhkan stabilitas dan ketahanan struktural tambahan. |
| Inti berongga | Menyediakan struktur penyegelan yang ringan dan sangat fleksibel. | Berguna di tempat yang memprioritaskan kompresi mudah dan kesesuaian permukaan. |
Inti yang tepat bergantung pada jarak kompresi, konfigurasi pemasangan, pergerakan pintu, fleksibilitas yang dibutuhkan, dan lingkungan pengoperasian. BSTFLEX dapat merekomendasikan konstruksi inti setelah meninjau aplikasinya.
Penyegelan Kompresi dengan Profil Berudu
Ciri khas dari gasket berbentuk kecebong adalah geometrinya yang terdiri dari bagian bulat dan ekor. Bagian bulat yang membulat berfungsi sebagai elemen penyegel yang dapat ditekan, sedangkan ekor digunakan untuk memposisikan dan mengamankan gasket.
- Pemasangan:Kabel ekor dipasang di sepanjang pintu, kusen, panel, atau sekeliling peralatan.
- Penempatan:Bola lampu sejajar dengan permukaan penyegelan yang sesuai.
- Kompresi:Menutup pintu atau panel akan menekan bohlam.
- Kesesuaian:Profil yang fleksibel mengikuti sedikit variasi pada permukaan yang berpasangan.
- Pemisahan termal:Gasket yang dikompresi membentuk penghalang di sekitar lubang atau sambungan.
Dimensi dan kompresi bohlam yang tepat sangat penting. Kompresi yang berlebihan dapat menyebabkan deformasi permanen pada inti, sementara kompresi yang kurang dapat meninggalkan celah di sepanjang jalur penyegelan.
Kinerja Termal
Konstruksi berbentuk kecebong dari fiberglass berlapis aluminium yang disebutkan di atas dirancang untuk penggunaan hingga sekitar500°F (260°C)Produk pesaing juga mengidentifikasi layanan suhu tinggi, ketahanan terhadap guncangan termal, dan refleksi panas radiasi sebagai karakteristik utama. :contentReference[oaicite:1]{index=1}
Untuk produk BSTFLEX, peringkat suhu akhir harus ditetapkan sesuai dengan kain fiberglass yang dipilih, lapisan aluminisasi, bahan inti, geometri gasket, dan lingkungan operasi aktual.
Suhu pada gasket itu sendiri dapat berbeda secara signifikan dari suhu proses internal. Oleh karena itu, panas radiasi, konduksi melalui pintu atau kusen, aliran udara, dan kondisi kompresi harus dipertimbangkan saat memilih konstruksi material.
Guncangan Termal dan Siklus Pemanasan Berulang
Pintu dan penutup industri dapat berulang kali berpindah antara suhu lingkungan dan suhu tinggi. Hal ini menyebabkan pemuaian dan penyusutan termal di dalam rakitan penyegelan.
Konstruksi fiberglass yang fleksibel memungkinkan gasket untuk mengakomodasi pergerakan berulang dengan lebih baik daripada banyak material penyegel yang kaku. Inti yang dipilih juga memengaruhi bagaimana gasket merespons kompresi dan pemulihan selama siklus pintu yang berulang.
Untuk peralatan yang mengalami perubahan suhu yang cepat, konstruksi gasket secara keseluruhan harus dipilih dengan mempertimbangkan guncangan termal, pemulihan kompresi, dan stabilitas pemasangan.
Aplikasi untuk Gasket Berbentuk Kecebong dari Fiberglass yang Dilapisi Aluminium
Pintu Oven Industri
Digunakan di sekeliling pintu dan penutup oven untuk memberikan segel termal yang fleksibel, sementara permukaan berlapis aluminium membantu mengatur panas radiasi.
Peralatan Pemanas
Cocok untuk peralatan pemanas tertentu di mana pintu, panel, dan lubang akses memerlukan gasket termal yang dapat dikompresi.
Selubung Termal
Menyediakan penyegelan di sekeliling kabinet termal, pintu akses, dan penutup yang dapat dilepas.
Peralatan Pengecoran Logam
Dapat dipertimbangkan untuk aplikasi penyegelan termal tertentu pada peralatan pengolahan dan pengecoran logam.
Penghalang Termal
Permukaan luar yang memantulkan cahaya dapat berkontribusi pada desain penghalang termal di mana paparan panas radiasi menjadi perhatian.
Peralatan OEM
Profil khusus dan konstruksi inti dapat dikembangkan untuk program gasket peralatan asli dan penggantian.
Penyegelan Pintu Oven dan Penutup Termal
Pintu oven dan panel penutup termal memerlukan gasket yang dapat ditekan berulang kali tanpa kehilangan profil dasarnya. Gasket berbentuk kecebong memisahkan fungsi pemasangan dari fungsi penyegelan utama, sehingga praktis untuk penyegelan di sekelilingnya.
Bagian ekor dapat diposisikan di sepanjang pintu atau kusen sementara bagian bulatnya menghadap permukaan yang akan disambung. Saat pintu tertutup, bagian bulat tersebut akan tertekan dan membentuk antarmuka kontak.
Penutup fiberglass berlapis aluminium menambahkan permukaan termal reflektif pada rakitan penyegelan, sehingga konstruksi ini berguna di tempat gasket terpapar energi radiasi dari peralatan yang dipanaskan.
Keunggulan Konstruksi Gasket Fiberglass Berlapis Aluminium
| Persyaratan | Gasket Bentuk Kecebong dari Serat Kaca Berlapis Aluminium |
|---|---|
| Panas radiasi | Permukaan berlapis aluminium yang memantulkan cahaya membantu mengarahkan kembali panas radiasi. |
| Penyegelan termal | Umbi kecebong yang dapat dikompresi menciptakan penghalang fleksibel di sekitar pintu dan bukaan. |
| Fleksibilitas | Konstruksi tekstil fiberglass dan inti yang fleksibel dapat mengikuti jalur penyegelan yang melengkung. |
| Permukaan tidak beraturan | Bola karet yang dapat dikompresi dapat mengakomodasi sedikit variasi pada permukaan yang saling bersentuhan. |
| Siklus termal | Konstruksi yang fleksibel dapat mengakomodasi siklus pemanasan dan pendinginan berulang jika ditentukan dengan benar. |
| Pemilihan inti | Konfigurasi kawat galvanis dan inti berongga dapat dipilih sesuai dengan kebutuhan aplikasi. |
Gasket Bentuk Kecebong dari Fiberglass Aluminisasi Kustom
Produsen peralatan seringkali membutuhkan profil gasket yang tidak dapat digantikan oleh ukuran standar. Geometri pintu, ruang pemasangan, dan jarak kompresi menentukan dimensi bagian ujung dan pangkal gasket yang sesuai.
BSTFLEX dapat memproduksi gasket berbentuk kecebong dari fiberglass berlapis aluminium sesuai pesanan berdasarkan gambar teknik, sampel gasket yang sudah ada, spesifikasi dimensi, atau persyaratan aplikasi.
| Parameter Kustom | Konfigurasi |
|---|---|
| Diameter bohlam | Disesuaikan sesuai dengan celah kompresi dan penyegelan yang dibutuhkan. |
| Lebar ekor | Sesuai dengan area pemasangan yang tersedia. |
| Ketebalan ekor | Disesuaikan berdasarkan metode pemasangan. |
| Panjang gasket | Diproduksi sesuai dengan dimensi pintu, panel, atau kusen. |
| Konstruksi inti | Kawat galvanis, berongga atau konfigurasi lain yang sesuai. |
| Geometri profil | Profil bohlam dan lampu belakang khusus tersedia untuk aplikasi OEM. |
Spesifikasi Teknis
| Barang | Spesifikasi |
|---|---|
| Jenis produk | Gasket kecebong / segel kecebong |
| Sampul luar | Kain fiberglass berlapis aluminium |
| Opsi inti | Inti kawat galvanis atau inti berongga |
| Profil | Bohlam dan dudukan ekor |
| Permukaan reflektif | Permukaan luar yang dilapisi aluminium |
| Referensi suhu | Hingga sekitar 500°F / 260°C, tergantung pada konstruksi material dan kondisi penggunaan. |
| Ketahanan terhadap guncangan termal | Cocok untuk aplikasi yang melibatkan siklus termal bila spesifikasinya tepat. |
| Diameter bohlam | Dapat disesuaikan |
| Dimensi ekor | Dapat disesuaikan |
| Panjang keseluruhan | Dapat disesuaikan |
| Konfigurasi profil | Profil khusus tersedia. |
Fiberglass Berlapis Aluminium vs. Penutup Fiberglass Standar
Kedua konstruksi tersebut dapat digunakan untuk penyegelan termal, tetapi permukaan luarnya berperilaku berbeda ketika terkena panas radiasi.
| Ciri | Serat Kaca Berlapis Aluminium | Serat Kaca Standar |
|---|---|---|
| Permukaan luar | Permukaan berlapis aluminium yang memantulkan cahaya | Tekstil serat kaca yang terekspos |
| Manajemen panas radiasi | Memantulkan panas radiasi | Terutama bergantung pada sifat termal tekstil tersebut. |
| Aplikasi penghalang termal | Sangat cocok digunakan di tempat di mana panas radiasi menjadi pertimbangan desain. | Cocok untuk aplikasi perlindungan termal konvensional. |
| Permukaan visual | Tampilan reflektif metalik | Tampilan tekstil |
| Prioritas seleksi | Refleksi panas radiasi dan penyegelan termal | Perlindungan dan penyegelan tekstil termal |
Memilih Antara Inti Galvanis dan Inti Berongga
Inti bagian dalam harus dipilih berdasarkan bagaimana gasket akan dikompresi dan dipasang.
Inti Kawat Galvanis
Inti kawat galvanis memberikan struktur internal yang diperkuat dan dapat membantu gasket mempertahankan profilnya selama penanganan dan pemasangan. Ini dapat dipertimbangkan di mana gasket membutuhkan dukungan internal tambahan sambil tetap mempertahankan bentuk penyegelan yang fleksibel.
Inti Berongga
Inti berongga menciptakan bentuk bulat yang ringan dan sangat mudah dikompresi. Konfigurasi ini dapat berguna di mana gasket harus mudah berubah bentuk di bawah gaya penutup yang relatif rendah atau menyesuaikan diri dengan variasi pada permukaan yang berpasangan.
Pilihan yang tepat bergantung pada desain peralatan. BSTFLEX dapat mengevaluasi gaya kompresi yang dibutuhkan, celah penyegelan, susunan pemasangan, dan kondisi pengoperasian sebelum merekomendasikan konstruksi inti.
Pertimbangan Pemasangan
Pemasangan yang benar berpengaruh langsung pada kinerja penyegelan. Gasket harus dipasang sedemikian rupa sehingga bohlam tetap sejajar dengan permukaan yang berpasangan selama pergerakan pintu atau panel.
Ekor harus diamankan menggunakan metode pengencangan yang sesuai dengan desain peralatan. Sistem pemasangan harus mencegah pergerakan, puntiran, atau pergeseran yang berlebihan selama pengoperasian berulang.
Bola lampu tidak boleh ditekan secara berlebihan. Harus disediakan ruang yang cukup agar gasket dapat berubah bentuk sambil tetap bersentuhan terus menerus dengan permukaan yang berlawanan.
Manufaktur Gasket OEM dan Pengganti
BSTFLEX memasok gasket fiberglass berlapis aluminium berbentuk kecebong untuk peralatan OEM dan aplikasi penggantian.
Untuk proyek OEM, gambar teknik dapat digunakan untuk mengembangkan profil dan konstruksi inti yang dibutuhkan. Untuk proyek penggantian, sampel gasket yang ada, foto, dan informasi dimensi dapat membantu mengidentifikasi profil yang sesuai.
Saat mengukur gasket lama, penting untuk memperhitungkan kompresi dan deformasi permanen. Ruang pemasangan asli dan celah penyegelan umumnya memberikan informasi yang lebih berguna daripada dimensi terkompresi dari gasket bekas.
Aplikasi
- Segel pintu oven industri
- Segel pintu oven komersial
- Segel termal pintu kompor
- Pintu peralatan pemanas
- Segel penutup termal
- Panel akses ruang termal
- Peralatan industri mencakup
- Peralatan pengolahan logam
- Peralatan pengecoran logam
- Rakitan penghalang termal
- Peralatan termal OEM
- Gasket termal pengganti
Cara Menentukan Spesifikasi Gasket Tadpole Fiberglass Berlapis Aluminium
Untuk pemilihan gasket yang tepat, informasi berikut perlu dipertimbangkan:
- Diameter bohlam yang dibutuhkan
- Lebar dan ketebalan ekor
- Panjang gasket keseluruhan
- Dimensi pintu atau panel
- Celah kompresi yang tersedia
- Suhu pengoperasian
- Paparan panas radiasi
- Frekuensi siklus termal
- Konstruksi inti yang diperlukan
- Metode pemasangan
- Kontak dengan bahan kimia atau media proses
- Contoh atau gambar gasket yang sudah ada
Dengan menyediakan informasi ini, gasket dapat dirancang sesuai dengan peralatan sebenarnya, bukan hanya memilih profil berdasarkan dimensi nominal saja.
Pertanyaan yang Sering Diajukan
Apa itu gasket kecebong fiberglass berlapis aluminium?
Gasket berbentuk kecebong dari fiberglass berlapis aluminium adalah segel termal berbentuk bola dan ekor yang terbuat dari penutup fiberglass anyaman dengan permukaan reflektif berlapis aluminium. Inti bagian dalamnya menyediakan struktur fleksibel yang dibutuhkan untuk penyegelan kompresi.
Apa fungsi lapisan aluminisasi?
Permukaan berlapis aluminium memantulkan panas radiasi dan memberikan lapisan luar pelindung. Ini sangat berguna ketika gasket dipasang di dekat permukaan panas atau sumber panas radiasi.
Berapa suhu yang dapat ditahan oleh gasket berbentuk kecebong dari fiberglass berlapis aluminium?
Konstruksi fiberglass berlapis aluminium yang dirujuk memiliki peringkat suhu hingga sekitar 500°F / 260°C. Kemampuan pengoperasian sebenarnya bergantung pada penutup, lapisan, inti, profil, dan lingkungan layanan tertentu. :contentReference[oaicite:2]{index=2}
Apa perbedaan antara inti galvanis dan inti berongga?
Inti kawat galvanis memberikan penguatan internal dan dukungan profil, sementara inti berongga memberikan struktur penyegelan yang ringan dan sangat mudah dikompresi. Konfigurasi yang tepat bergantung pada kompresi dan perilaku mekanis yang dibutuhkan.
Apakah gasket ini bisa digunakan pada pintu oven?
Ya. Gasket fiberglass berlapis aluminium berbentuk kecebong sangat cocok untuk aplikasi pintu oven, pintu kompor, dan penutup termal tertentu di mana kondisi pengoperasiannya kompatibel dengan konstruksi gasket.
Apakah permukaan yang dilapisi aluminium memantulkan panas radiasi?
Ya. Permukaan berlapis aluminium yang memantulkan panas dirancang untuk memantulkan panas radiasi, sehingga bermanfaat dalam penghalang termal dan lingkungan dengan panas radiasi tinggi.
Apakah gasket dapat diproduksi dalam ukuran khusus?
Ya. BSTFLEX dapat memproduksi diameter bohlam, dimensi ekor, panjang, konfigurasi inti, dan geometri profil sesuai pesanan berdasarkan gambar, sampel, atau persyaratan aplikasi.
Apakah BSTFLEX dapat memproduksi gasket fiberglass berlapis aluminium pengganti?
Ya. Gasket pengganti dapat dikembangkan dari sampel yang sudah ada, pengukuran dimensi, gambar teknik, atau informasi aplikasi.
Minta Gasket Tadpole Fiberglass Aluminisasi Kustom
Jika Anda membutuhkangasket kecebong fiberglass berlapis aluminiumUntuk aplikasi pintu oven, sistem pemanas, penutup termal, panel akses, atau peralatan industri, BSTFLEX dapat mengembangkan profil dan konstruksi inti yang dibutuhkan.
Kirimkan kepada kamigambar, contoh gasket, dimensi, suhu operasi, dan detail aplikasi.Kami dapat mengevaluasi konstruksi fiberglass berlapis aluminium yang sesuai dan merekomendasikan inti kawat galvanis, inti berongga, atau konfigurasi lain yang sesuai.
Hubungi BSTFLEX untuk mendapatkan penawaran khusus gasket berbentuk kecebong dari fiberglass berlapis aluminium.
