Pita Serat Kaca Aluminium untuk Perlindungan Panas Radiasi Industri: Pelapis, Perbaikan, dan Celah Udara

Pita fiberglass aluminium dirancang untuk mengurangi panas radiasi yang mencapai selang industri, kabel, pipa, dan komponen sensitif suhu lainnya. Performanya bergantung pada lebih dari sekadar keberadaan permukaan perak. Arah lapisan aluminium, jarak dari sumber panas, tumpang tindih, metode pemasangan, dan kondisi permukaan reflektif semuanya memengaruhi hasil pemasangan.

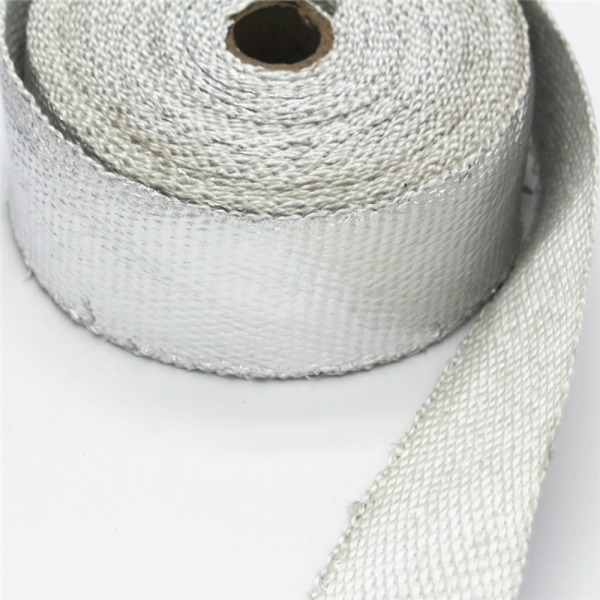

BSTFLEX Pita Fiberglass Reflektif Panas Aluminium menggabungkan tekstil fiberglass dengan lapisan aluminium. Fiberglass menyediakan tekstil penopang yang fleksibel, sementara permukaan aluminium yang menghadap ke luar dimaksudkan untuk mengurangi transfer panas radiasi. Artikel ini menjelaskan cara menentukan dan memasang konstruksi tersebut untuk penggunaan industri.

Apa yang Diubah oleh Lapisan Aluminium?

Pita fiberglass tanpa lapisan terutama dipilih sebagai tekstil termal untuk pembungkusan, pelapisan, dan insulasi lokal. Menambahkan lapisan aluminium mengubah permukaan pita yang terpapar.

Lapisan tersebut dapat menyediakan:

• permukaan beremisi rendah untuk perlindungan panas radiasi;
• lapisan luar yang terlihat yang membantu mengidentifikasi sisi reflektif;
• perlindungan permukaan untuk tekstil fiberglass di bawahnya;
• lapisan penghalang yang dapat membatasi kontaminasi langsung pada permukaan tekstil, tergantung pada konstruksi aktual dan tepi yang terpapar.

Lapisan aluminium tidak mengubah pita tipis menjadi sistem insulasi yang lengkap. Panas masih dapat mencapai komponen yang dilindungi melalui konduksi, konveksi, dan celah apa pun yang tidak terlindungi. Oleh karena itu, pemilihan harus dimulai dengan jalur panas yang lengkap.

Panas Radiasi Berbeda dari Panas Kontak

Panas radiasi merambat dari permukaan yang lebih panas ke permukaan yang lebih dingin tanpa memerlukan kontak fisik. Lapisan aluminium yang dipoles paling berguna saat menghadap sumber radiasi di seberang celah terbuka.

Jika permukaan reflektif ditekan langsung ke sumber panas, transfer panas konduktif melalui area kontak menjadi penting. Dalam kondisi tersebut, reflektivitas saja tidak dapat memberikan efek pelindung yang sama seperti permukaan berorientasi benar yang menghadap ke sumber.

Untuk selang atau kabel yang terletak di dekat jalur proses panas, tujuan yang biasa adalah membungkus komponen yang lebih dingin dan menempatkan wajah aluminium ke arah luar menuju sumber radiasi. Pita dapat bersentuhan dengan komponen yang dilindunginya, sementara jarak harus dipertahankan antara komponen yang dibungkus dan sumber panas di mana pun desain peralatan mengizinkan.

Untuk pipa panas yang dibungkus untuk mengurangi radiasi keluar, panas pertama-tama berkonduksi dari pipa ke dalam pita. Wajah aluminium dapat mengurangi radiasi dari permukaan luar, tetapi total kehilangan panas masih bergantung pada susunan insulasi yang lengkap, ketebalan, aliran udara, dan pemasangan.

Hadapkan Permukaan Aluminium ke Arah Sumber Panas

Sisi reflektif harus memiliki pandangan yang jelas ke arah sumber radiasi untuk menjalankan fungsi yang dimaksudkan. Jika permukaan aluminium menghadap menjauh dari sumber atau terkubur di bawah lapisan non-reflektif lainnya, manfaat panas radiasi yang diharapkan dapat berkurang.

Sebelum membungkus, identifikasi:

• sumber panas radiasi utama;
• komponen yang dilindungi;
• arah asal paparan terkuat terjadi;
• area yang terhalang oleh braket, pelindung, atau komponen yang berdekatan;
• lokasi di mana panas dapat mencapai komponen dari lebih dari satu arah.

Jika paparan berasal dari beberapa arah, satu strip sempit tunggal mungkin tidak memberikan cakupan yang lengkap. Tinjau rute dan pola pembungkusan pada perakitan aktual.

Berapa Celah Udara yang Diperlukan?

Tidak ada dimensi celah udara universal yang benar untuk setiap pemasangan pita fiberglass aluminium. Jarak bebas yang diperlukan bergantung pada suhu sumber, ukuran sumber, sudut paparan, aliran udara, batas suhu komponen, konstruksi pita, dan geometri di sekitarnya.

Prinsip pentingnya adalah bahwa permukaan reflektif harus menghadap ke ruang terbuka atau jarak bebas menuju sumber radiasi. Pemisahan tersebut memungkinkan pertukaran radiasi terjadi pada permukaan aluminium. Hal ini juga mengurangi kontak konduktif langsung dengan sumber panas.

Untuk peralatan industri, tentukan jarak bebas yang tersedia dari gambar atau survei fisik. Kemudian verifikasi suhu komponen yang dilindungi di bawah kondisi pengoperasian yang representatif.

Jangan mengiklankan penurunan suhu tetap kecuali penginstalan spesifik telah diuji dalam kondisi yang ditentukan. Pita yang berkinerja baik dalam susunan laboratorium terbuka dapat memberikan hasil yang berbeda dalam rungkup padat.

Tumpang Tindih Mengontrol Cakupan dan Penumpukan Lapisan

Informasi produk BSTFLEX p93 saat ini menjelaskan metode pembungkusan tumpang tindih 50%. Pada tumpang tindih 50%, setiap putaran menutupi separuh dari putaran sebelumnya, menghasilkan kira-kira dua lapisan di sebagian besar area terbungkus lurus.

Tumpang tindih memengaruhi:

• kontinuitas cakupan;
• ketebalan akhir;
• konsumsi bahan;
• fleksibilitas di sekitar belokan;
• jumlah tepi potongan yang terpapar kontaminasi atau keausan.

Tumpang tindih yang lebih banyak tidak secara otomatis lebih baik. Penumpukan berlebihan dapat mengganggu klem, konektor, dan ruang bebas peralatan. Tumpang tindih yang terlalu sedikit dapat meninggalkan celah tempat panas radiasi mencapai komponen yang dilindungi.

Tentukan tumpang tindih dalam petunjuk penginstalan dan gunakan nilai yang sama untuk estimasi kuantitas. Uji coba pembungkusan pada belokan, titik cabang, dan transisi diameter sebelum menyetujui kuantitas produksi.

Jaga agar Sisi Reflektif Tetap Halus dan Terpapar

Permukaan reflektif bekerja paling baik jika tetap bersih, berkesinambungan, dan terarah ke sumber panas. Kerutan parah, robekan, tusukan, kontaminasi berat, dan sambungan yang rusak dapat mengurangi luas area reflektif yang dapat digunakan.

Selama penginstalan:

• hindari merusak sisi aluminium dengan perkakas;
• jangan menyeret pita di atas perangkat keras yang tajam;
• jauhkan minyak, kotoran, dan residu proses dari permukaan reflektif jika memungkinkan;
• gunakan sudut pembungkusan yang memungkinkan pita terpasang rata;
• periksa tepi yang terpapar dan titik terminasi.

Dalam penggunaan, sertakan sisi aluminium dalam pemeriksaan pemeliharaan. Bersihkan atau ganti pembungkus sesuai dengan prosedur yang disetujui jika kontaminasi atau kerusakan menghalanginya menjalankan peran yang ditujukan.

Gunakan Pengikatan Mekanis Tanpa Merusak Komponen

Konstruksi p93 disajikan sebagai pembungkus yang ditahan secara mekanis. Informasi produk saat ini mencantumkan kawat pengaman, klem, pengikat, atau pita silikon sebagai metode yang memungkinkan untuk mengamankannya setelah penginstalan.

Pengikatan yang dipilih harus sesuai dengan suhu, getaran, dan lingkungan sekitar. Pengikat harus menahan pembungkus tanpa memotong lapisan berpelapis aluminium atau merusak selang, kabel, pipa, atau isolasi di bawahnya.

Untuk selang atau kabel, hindari tekanan lokal yang berlebihan. Pengikat logam yang ketat dapat menjadi titik tegangan atau merusak pelindung luar yang lunak. Jika kawat atau pita pengikat digunakan, tentukan bahan, lebar, kondisi tepi, dan jaraknya.

Titik pengikatan tidak boleh menarik pita menjauh dari komponen yang dilindungi atau memaparkan garis pandang tanpa pembungkus ke sumber radiasi. Periksa bagian awal, akhir, dan transisi setelah komponen bergerak melalui rentang operasinya.

Pita Serat Kaca Aluminium Polos vs. Pita Perekat

Pita serat kaca aluminium yang ditahan secara mekanis dan pita serat kaca aluminium ber-perekat adalah struktur produk yang berbeda.

Pembungkus polos berguna di mana teknisi penginstal dapat membungkus komponen secara spiral dan mengamankannya dengan metode mekanis yang disetujui. Ini mengeliminasi ketergantungan pada perekat sensitif tekanan sebagai lapisan penempatan utama.

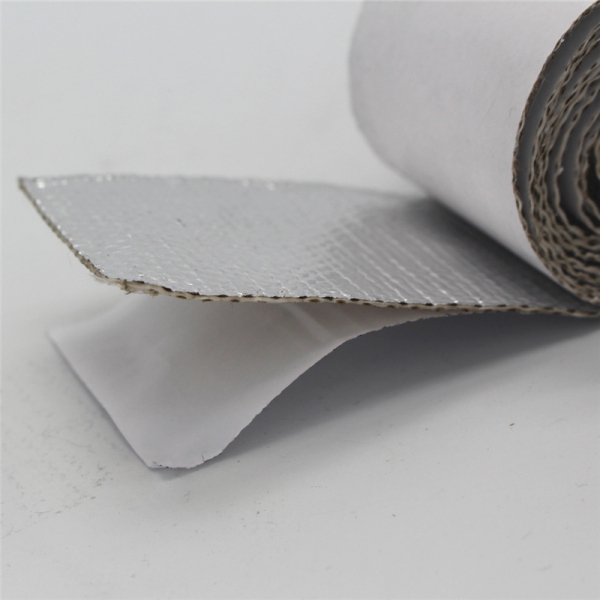

Jika penempatan langsung, bentuk potong mati (die-cut), atau penentuan posisi penginstalan diperlukan, evaluasi secara terpisah pita serat kaca aluminium ber-perekat. Dalam konstruksi tersebut, kimia perekat, suhu aplikasi, dan suhu penggunaan harus ditentukan secara terpisah dari lapisan serat kaca dan aluminium.

Jangan memperlakukan kedua produk sebagai produk yang dapat dipertukarkan hanya karena keduanya memiliki sisi berwarna perak. Struktur lapisan pelindung memengaruhi penginstalan, fleksibilitas, ketebalan akhir, dan batas suhu.

Jangan Membingungkan Produk Ini dengan Pita Penyegel Foil HVAC

Banyak produk yang dijelaskan sebagai pita foil aluminium adalah pita tipis sensitif tekanan yang dirancang untuk sambungan saluran, penyegelan uap, atau pekerjaan HVAC umum. Pita isolasi serat kaca aluminium adalah konstruksi tekstil yang diperkuat yang ditujukan untuk perlindungan termal industri.

Sebelum membeli, konfirmasikan:

• apakah lapisan pelindungnya adalah tekstil serat kaca atau foil tanpa penguat;
• apakah produk tersebut memiliki lapisan pelindung PSA;
• ketebalan akhir;
• fungsi transfer panas yang dimaksud;
• batas suhu servis dari konstruksi lengkap;
• apakah retensi mekanis diperlukan.

Pita penyegel saluran berbasis foil tidak boleh menggantikan pembungkus fiberglass industri yang ditahan secara mekanis tanpa adanya tinjauan teknis.

Pisahkan Suhu Kerja dari Titik Leleh

Halaman produk p93 saat ini mencantumkan rentang suhu kerja untuk pita secara lengkap dan secara terpisah mencantumkan nilai titik leleh yang lebih tinggi. Angka yang lebih tinggi tersebut tidak boleh digunakan sebagai suhu servis kontinu.

Untuk tekstil berlapis aluminium, suhu yang dapat digunakan dapat dibatasi oleh konstruksi fiberglass, lapisan aluminium, metode laminasi, kondisi permukaan, dan tugas mekanis. Minta data servis untuk konstruksi produksi yang tepat.

Jika aplikasi mencakup puncak yang pendek, berikan suhu puncak dan durasinya secara terpisah. Jangan gunakan pernyataan "panas ekstrem" yang tidak memenuhi syarat sebagai pengganti spesifikasi paparan kontinu dan puncak.

Ukur Komponen yang Dilindungi, Bukan Hanya Lebar Pita

Halaman BSTFLEX saat ini mencantumkan lebar pita standar dari 25 mm hingga 200 mm, ketebalan nominal 1,5 mm, dan panjang gulungan 30 m. Ini adalah referensi pasokan; lebar yang benar bergantung pada komponen dan pemasangannya.

Untuk RFQ, berikan:

• diameter luar selang, kabel, tabung, atau pipa;
• panjang yang memerlukan perlindungan;
• jarak bebas yang tersedia ke sumber panas;
• lebar pita dan tumpang tindih;
• jumlah lilitan pembungkusan;
• metode pengencangan;
• suhu paparan normal dan puncak;
• suhu maksimum yang diizinkan dari komponen yang dilindungi;
• getaran, pergerakan, paparan minyak atau bahan kimia;
• persyaratan kuantitas dan pengemasan.

Jika instalasi mencakup fitting atau konektor yang lebih besar dari komponen utama, sesuaikan ukuran pembungkus dan jarak bebas di sekitar titik-titik tersebut juga.

Setujui Rakitan yang Dipasang di Bawah Kondisi Perwakilan

Persetujuan sampel yang berguna harus mengevaluasi pita dalam geometri yang dimaksudkan. Pasang dengan tumpang tindih, orientasi, dan metode pengencangan yang diusulkan, kemudian paparkan rakitan ke kondisi pengoperasian yang representatif.

Catat:

• suhu sumber panas;
• jarak dan orientasi antara sumber dan pita;
• aliran udara sekitar;
• suhu pada komponen yang dilindungi;
• durasi siklus pengoperasian;
• kondisi permukaan sebelum dan sesudah paparan;
• pergerakan atau pergeseran pembungkus;
• kondisi pengencang.

Jika komponen yang dilindungi memiliki suhu maksimum yang diizinkan, gunakan nilai tersebut sebagai kriteria penerimaan. Tampilan perak pada pita bukanlah bukti bahwa komponen tetap berada dalam batasnya.

Minta Pita Fiberglass Aluminium untuk Perlindungan Panas Radiasi Industri

BSTFLEX menyediakan Heat Reflective Aluminum Fiberglass Tape untuk selang, kabel, tabung, dan perpipaan industri yang terpapar panas radiasi. Lebar, panjang, dan pengemasan standar serta yang diminta dapat ditinjau untuk pasokan OEM dan pemeliharaan.

Kirimkan dimensi komponen, lokasi sumber panas, jarak bebas yang tersedia, suhu pengoperasian, metode pengencangan, dan kuantitas yang diperlukan. Sertakan gambar atau foto instalasi di mana sumber panas dan komponen yang dilindungi sulit dideskripsikan.

Untuk konstruksi tenun, berlapis, berperekat, dan paking industri lainnya, bandingkan Rentang pita suhu tinggi industri BSTFLEX.

Minta penawaran harga pita fiberglass aluminium untuk aplikasi panas radiasi industri Anda.
