Sebelum menambahkan selongsong tahan api ke peralatan aspal, tandai sumber panas pada gambar kerja. Sumber panas tersebut bisa berupa komponen pembuangan di sebelah selang hidrolik, atau bisa berupa produk panas di dalam saluran pemindah. Situasi-situasi tersebut memerlukan spesifikasi pelindung termal yang berbeda.
Selongsong tahan api untuk peralatan aspal panas adalah pelindung luar, bukan selang untuk menyalurkan aspal. Di sekeliling saluran hidrolik, peran utamanya adalah membatasi paparan terhadap panas sekitar. Di sekeliling saluran proses yang dipanaskan, perannya harus ditentukan dalam desain isolasi dan pengendalian suhu yang menyeluruh.
Bagi produsen peralatan, perakit selang, dan pembeli bagian pemeliharaan, titik awal yang berguna adalah peninjauan baris demi baris. Rangkaian selongsong tahan api BSTFLEXmencakup konstruksi fiberglass berlapis silikon berbentuk tabung dan yang dapat dibuka untuk mengevaluasi persyaratan ini.
Mulailah dengan mengidentifikasi sumber eksternal: knalpot mesin, permukaan yang panas, atau jalur proses di sekitarnya. Tinjau perutean dan pemisahan sebelum memilih pelindung. Selongsong harus melengkapi rute yang sesuai, bukan dijadikan alasan untuk menempatkan selang langsung menempel pada sumber panas.

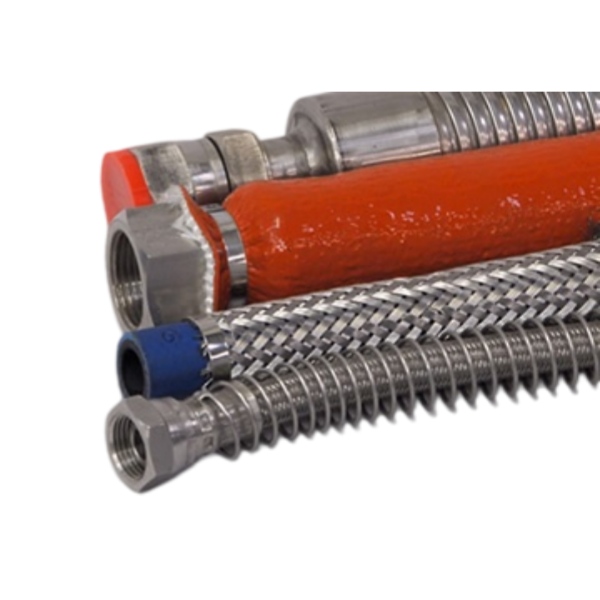

Selubung pelindung api selang hidrolik BSTFLEX merupakan titik awal produk untuk alat berat konstruksi dan rakitan hidrolik industri yang terpapar panas luar. Tentukan bagian yang dilindungi dan lingkungan operasinya daripada meminta perlindungan untuk setiap selang pada mesin.
Periksa juga suhu cairan hidrolik. Selubung pelindung bukanlah alat pendingin dan tidak dapat memperbaiki panas berlebih yang dihasilkan di dalam sistem hidrolik. Selang dan fitting tetap mempertahankan batas tekanan, kompatibilitas cairan, dan suhu aslinya.
Di sini, tentukan apakah tujuannya adalah untuk mengurangi kehilangan panas, melindungi komponen di sekitarnya, atau menyediakan lapisan pelindung luar di atas sistem isolasi yang ada. Tentukan suhu cairan yang diperlukan dan siklus operasi sebelum memilih bahan luar.
Isolasi pasif memperlambat perpindahan panas; isolasi ini tidak menyuplai panas. Jangan menentukan selubung pelindung api sebagai jaminan bahwa bitumen akan tetap dapat dipompa selama penutupan/pemberhentian mesin. Persyaratan pemeliharaan suhu memerlukan peninjauan terhadap seluruh saluran, termasuk pemanasan jika diperlukan, fitting, isolasi, dan kontrol.
Mesin pengelar aspal (asphalt paver), truk distributor, dan instalasi transfer stasioner tidak memiliki tata letak selang yang sama. Gunakan lokasi berikut sebagai petunjuk inspeksi, lalu konfirmasikan mana yang berlaku untuk mesin sebenarnya.
| Lokasi untuk ditinjau | Pertanyaan untuk diselesaikan | Detail spesifikasi yang berguna |
|---|---|---|
| Saluran hidrolik yang berdekatan dengan mesin dan knalpot | Di mana panas eksternal yang tidak dapat dihindari mencapai selang? | Posisi sumber panas, jarak pemisah, panjang yang dilindungi, dan suhu selama siklus pengoperasian. |
| Saluran yang melayani bagian screed atau attachment yang bergerak | Apakah penutup yang sudah jadi mengikuti setiap posisi yang diizinkan tanpa bergesekan atau membatasi gerakan? | Gambar jalur dalam posisi kerja dan transportasi, penopang, dan radius tikungan minimum. |
| Sambungan pompa distributor dan transfer produk | Apakah persyaratannya adalah perlindungan selang eksternal atau pemeliharaan suhu produk yang dialirkan? | Identifikasi sirkuit, suhu produk, geometri sambungan, dan akses pemeriksaan. |
| Rangkaian jalur berpemanas listrik atau berpemanas oli termal | Bagaimana penutup yang diusulkan cocok dengan desain pemanasan dan insulasi yang ada? | Gambar perakitan, dimensi luar, metode pemanasan, kontrol, dan persyaratan penutup yang disetujui. |
Pisahkan jalur produk aspal dari sirkuit hidraulik yang menggerakkan pompanya. Fitting yang tampak serupa atau jalur yang berdekatan tidak membuat rangkaian tersebut dapat saling ditukar.
Untuk perlindungan selang penggelar aspal, catat kondisi selama pemanasan, penggelaran, jeda, dan urutan penutupan yang diperlukan. Sertakan konfigurasi mesin yang relevan: posisi screed, penutup dan penghalang di sekitar, serta apakah pemanasan tetap aktif selama jeda.
Pisahkan suhu udara di sekitarnya, suhu pada permukaan selubung yang terekspos, dan suhu yang diizinkan dari selang di bawahnya. Jika oli termal atau bitumen mengalir di dalam jalur yang dilindungi, catat suhu proses tersebut secara terpisah. Nilai-nilai ini menjawab pertanyaan teknik yang berbeda.
Angka paparan api sesaat bukanlah spesifikasi tugas kontinu. Berikan durasi paparan normal dan kejadian tidak normal apa pun yang diharapkan dapat diatasi oleh perlindungan tersebut. Selongsong, jahitan, dan penanganan ujung yang dipilih harus ditinjau terhadap persyaratan tersebut.

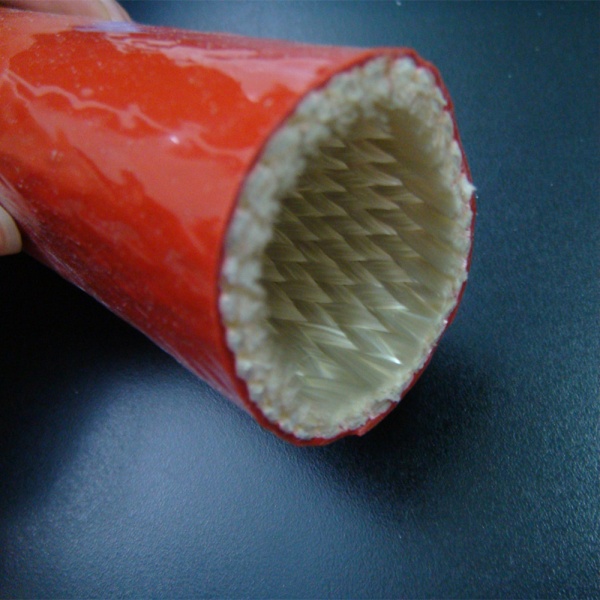

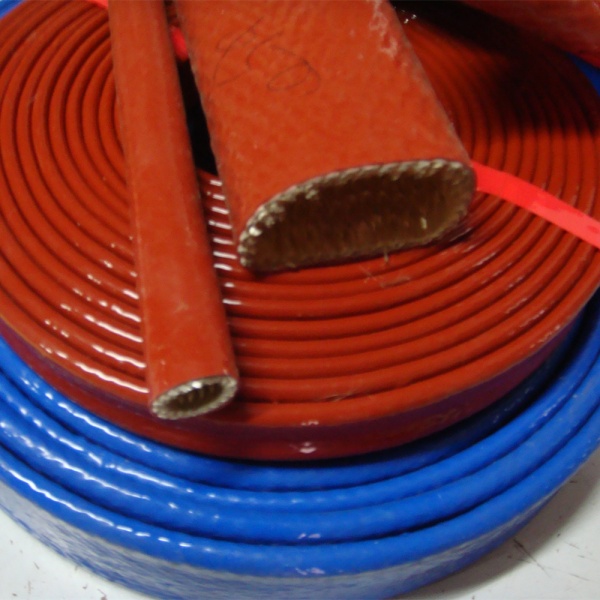

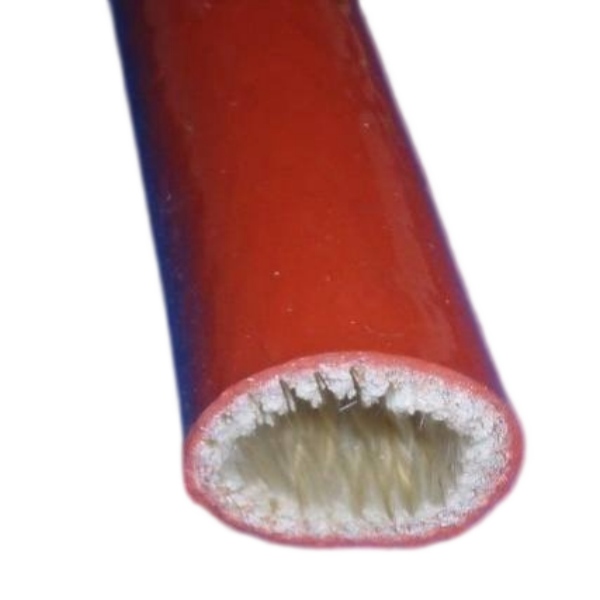

selongsong tahan api fiberglass bersalut silikon jalinan BSTFLEX EFRS menggabungkan bodi tekstil fiberglass dengan lapisan karet silikon. Dimensi katalognya memberikan titik awal untuk penutup berbentuk tabung yang dipasang selama perakitan selang atau melalui jalur masuk ujung yang sesuai.
Untuk saluran terhubung yang sudah ada, evaluasi firesleeve bungkus jepret ketika jalurnya memberikan akses untuk memposisikan dan menutupnya. Konfirmasikan tumpang tindih, akses pengencangan, dan jarak bebas dari komponen di sekitarnya. Penutup yang dapat dibuka memecahkan masalah akses; itu tidak menghilangkan kebutuhan untuk mengkualifikasi perlindungan termal yang sudah selesai.
Bandingkan sampel berlapis aktual untuk ketebalan dinding, fleksibilitas, diameter terpasang, dan penanganan. Hindari memilih penutup yang lebih tebal secara otomatis: peningkatan dimensi luar harus tetap pas dengan penyangga dan jalur yang bergerak.
Ya, selongsong tahan api dapat ditentukan sebagai penutup luar dalam perakitan selang berpemanas rekayasa. Itu berbeda dari menambahkan lapisan arbitrer ke selang yang dikontrol suhunya yang sudah ada.
Selang yang dipanaskan secara elektrik menggabungkan inti pembawa fluida, elemen pemanas, penginderaan suhu, insulasi, dan jaket eksternal. Selongsong luar adalah salah satu bagian dari sistem itu. Konfirmasikan apakah proyek memerlukan penggantian jaket yang ditentukan atau penutup tambahan, dan mintalah produsen selang berpemanas menyetujui perubahan tersebut.
Tinjau distribusi panas, respons kontrol, sambungan ujung, dan radius tikungan yang diizinkan. Jangan menutupi konektor listrik, memindahkan sensor, atau mengubah insulasi di sekitar elemen pemanas hanya untuk mendapatkan pemasangan yang lebih rapi. Pertahankan perlindungan kelembapan dan mekanis yang ada kecuali desain yang disetujui secara khusus menggantinya.
Untuk rakitan yang dipanaskan dengan minyak termal, sediakan gambar konstruksi aktual dan bedakan sirkuit perpindahan panas dari sirkuit produk. Deskripsi generik seperti "selang bitumen berpemanas" tidak mengidentifikasi permukaan mana yang akan berada di dalam selongsong yang diusulkan.
Pisahkan percikan insidental dari kontak berulang, endapan yang tertahan, atau kebocoran dari saluran di bawahnya. Beritahu pemasok produk bitumen, cairan hidrolik, agen pelepas, dan produk pembersih apa yang mungkin bersentuhan dengan penutup, beserta suhu dan perkiraan durasi kontaknya.
Jangan menyimpulkan ketahanan terhadap bitumen panas atau bahan kimia pembersih dari hasil percikan logam cair. Demikian pula, pernyataan ketahanan minyak secara umum bukanlah persetujuan kompatibilitas untuk setiap cairan yang digunakan pada peralatan pengaspalan.
Sertakan kontaminasi yang diharapkan dalam tinjauan sampel. Tentukan bagaimana penutup akan diperiksa dan dibersihkan, dan kapan harus diganti. Jangan berasumsi endapan akan luntur dari permukaan atau bahwa pengikisan, pelarut, atau pencucian bertekanan dapat diterima untuk setiap lapisan dan penutupan.
Sebelum menutupi area yang bernoda, tentukan sumbernya. Selongsong tahan api bukanlah perbaikan untuk sambungan hidrolik yang bocor atau selang transfer aspal, dan selongsong tersebut tidak boleh menyembunyikan cacat yang memerlukan perhatian.
Setujui selongsong dalam pengaturan kerja dan pengangkutan mesin. Pada screed yang memanjang atau lampiran lipat, periksa di mana saluran berselongsong berubah arah, mendekati braket, atau bergerak relatif terhadap selang lain.
Ukur selang jadi atau rakitan yang dipanaskan, bukan hanya lubang nominalnya. Perhitungkan jaket dan insulasi yang ada. bagan ukuran firesleeve dan panduan jarak bebas pas menjelaskan pemeriksaan terpisah untuk kesesuaian akhir dan jalur melewati sambungan.
Jaga sambungan servis, pemeriksaan kondisi, dan identifikasi agar tetap dapat diakses. Tentukan di mana penutup mulai dan berakhir sehingga penggantian berulang mempertahankan cakupan yang sama. Jangan gunakan selongsong sebagai titik angkat atau sebagai tali untuk menahan selang yang bergerak.
Lakukan pemasangan hanya di bawah prosedur servis aman peralatan, termasuk pemadaman, pengendalian tekanan tersimpan dan energi berbahaya lainnya, serta pendinginan ke kondisi penanganan yang aman. Lakukan pergerakan bertenaga atau evaluasi operasional melalui prosedur yang disetujui dengan personel yang jauh dari peralatan.
Pertimbangkan pemasangan hipotetis dengan selang pasokan hidrolik dan saluran transfer produk berpemanas di area servis yang sama. Keduanya memerlukan perhatian, tetapi satu spesifikasi tidak boleh disalin ke yang lain.
Untuk selang hidrolik, identifikasi permukaan panas eksternal dan tinjau perutean terlebih dahulu. Evaluasi selongsong di atas bagian terbuka yang tersisa, dengan penerimaan berdasarkan suhu selang, cakupan, dan kebebasan bergerak.
Untuk lini produk, mulailah dengan suhu pengiriman yang diperlukan dan pengaturan pemanasan yang ada. Evaluasi penutup luar firesleeve sebagai bagian dari perakitan tersebut. Pertanyaan-pertanyaan tersebut meliputi kontinuitas insulasi dan akses pada sambungan, bukan hanya apakah tabung dapat meluncur di atas selang.
Referensi komponen dan detail pemasangan yang terpisah membuat pemeliharaan di masa mendatang menjadi lebih jelas. Penutup yang disetujui untuk satu sirkuit tidak boleh menjadi pengganti yang lain karena warna dan diameternya kebetulan cocok.
Sediakan foto atau gambar bertanda untuk setiap saluran yang dilindungi. Identifikasi jenis peralatan, fungsi sirkuit, dimensi luar aktual, cakupan yang diperlukan, dan apakah pemasangannya adalah produksi baru atau perkuatan.
Untuk perlindungan hidrolik, tambahkan lokasi sumber panas, batas suhu cairan, kondisi gerakan, dan gesekan. Untuk saluran berpemanas, sertakan konstruksi lapisan yang ada, suhu proses yang diperlukan, metode pemanasan, dan persyaratan penutup dari pabrikan.
Nyatakan perkiraan kontaminasi, akses pemeriksaan, dan dokumentasi produk yang diperlukan. Sertakan jumlah sampel dan permintaan produksi, tetapi pisahkan persyaratan pemotongan, penandaan, dan pengemasan dari kriteria penerimaan teknik.
Setujui sampel jadi yang representatif pada rakitan yang dimaksudkan. Periksa pemasangan, cakupan, gerakan, kondisi penutupan, dan kinerja termal terhadap batas yang disepakati. Untuk selang berpemanas bertenaga, sertakan persetujuan sistem operasi lengkap alih-alih hanya mengandalkan sampel material.
Tidak dengan sendirinya. Selongsong tersebut mengatasi paparan eksternal tertentu, bukan panas berlebih yang dihasilkan di dalam sirkuit hidrolik. Tentukan penyebab panas berlebih sebelum memutuskan apakah insulasi tambahan diperlukan.
Tidak. Selang dan fitting di bawahnya harus sudah sesuai untuk produk, tekanan, dan suhu yang dialirkan. Selongsong tahan api tidak menyediakan lapisan pembawa cairan atau penguat tekanan.
Jangan berasumsi demikian. Persyaratan kontak personel apa pun memerlukan penilaian suhu permukaannya sendiri di bawah tugas aktual. Peringkat suhu kerja selongsong bukanlah peringkat sentuhan yang aman.
BSTFLEX menyediakan selongsong tahan api fiberglass lapisan silikon untuk perlindungan selang dan kabel eksternal, dengan ketebalan, panjang, dan opsi pengemasan khusus yang tersedia untuk ditinjau. Format tubular dan snap-wrap memungkinkan perlindungan tersebut dievaluasi berdasarkan metode pemasangan dan kebutuhan pemeriksaan.
Untuk mesin aspal, kirimkan gambar garis dan nyatakan apakah tugasnya adalah perlindungan panas selang hidrolik atau pelindung luar untuk jalur berpemanas rekayasa. Perbedaan ini membantu menentukan sampel yang tepat dan pemeriksaan yang diperlukan sebelum produksi.
Minta data produk, sampel, atau penawaran harga selongsong tahan api OEMdengan detail peralatan, kondisi paparan, dan jumlah yang diperlukan.
