Selongsong Fiberglass HTG untuk Pengawatan Kelistrikan: Apa yang Harus Ditentukan

Selongsong yang pas dengan kawat di meja kerja mungkin sulit dipasang setelah terminal dikerutkan. Selongsong tersebut mungkin juga berada di dekat gulungan motor, bagian peralatan yang panas, atau tepi logam yang tajam. Detail-detail tersebut memengaruhi selongsong yang Anda pesan. Untuk pemasangan kabel listrik, titik awal yang berguna adalah rakitan yang sudah jadi dan kondisi kerjanya, bukan hanya diameter dan angka suhu saja.

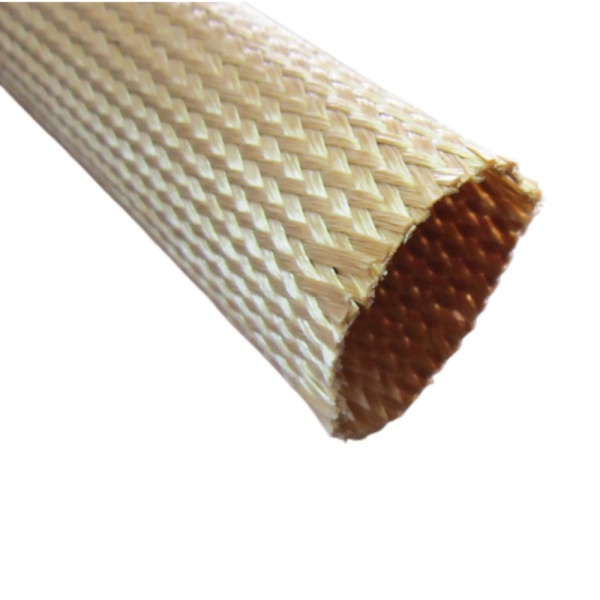

BSTFLEXSelongsong fiberglass HTGTerbuat dari benang E-glass non-alkali yang dikepang, diproses dengan panas, dan diresapi dengan resin fleksibel. Halaman produk mencantumkannya untuk isolasi dan perlindungan mekanis kabel pada mesin listrik, motor, dan peralatan rumah tangga. Catatan di bawah ini menunjukkan cara mengubah deskripsi tersebut menjadi spesifikasi pembelian yang dapat ditindaklanjuti.

Mulailah dengan kabel karena kabel tersebut akan dipasang.

Ukur diameter luar terbesar yang harus dilewati selongsong, termasuk isolasi, sambungan, dan konektor apa pun yang tidak dapat dipasang kemudian. Catat panjang yang dibutuhkan dan di mana ujung selongsong akan berada. Jika pemasangan melibatkan penarikan melalui selubung atau di sekitar tikungan, uji sampel pada jalur sebenarnya. Ukuran kawat nominal tidak menggambarkan rangkaian kabel yang sudah jadi.

Halaman produk HTG mencantumkan diameter dalam nominal dari 0,5 mm hingga 30 mm, dengan toleransi diameter dan rentang ketebalan dinding yang berbeda berdasarkan ukuran. Sebutkan diameter nominal yang dibutuhkan dan periksa toleransi untuk ukuran tersebut terhadap fitur pemasangan terbesar dan diameter minimum yang dibutuhkan untuk pemasangan yang pas. Untuk produksi berulang, tentukan panjang potongan akhir dan seberapa besar variasi yang dapat diterima oleh rakitan Anda.

Jelaskan di mana panas mencapai selongsong.

Berikan kepada pemasok suhu normal di lokasi selongsong, durasi paparan tersebut, dan kejadian singkat apa pun seperti saat memulai atau kondisi kerusakan. Daftar HTG menyatakan kisaran operasi -30°C hingga 350°C dan puncak singkat pada 400°C. Daftar tersebut juga mencantumkan kelas termal C. Ini adalah angka produk yang dipublikasikan; angka-angka ini tidak menetapkan peringkat suhu dari keseluruhan kabel atau rakitan peralatan. Isolasi konduktor, bagian-bagian di dekatnya, dan persyaratan persetujuan masih perlu ditinjau sendiri.

Jika selubung menyentuh komponen panas, sertakan sketsa atau foto yang menunjukkan titik kontak. Jika panas berasal dari permukaan di dekatnya, catat celah, aliran udara, dan pelindung yang sudah terpasang. Ini membantu membedakan masalah kontak lokal dari panas ambien umum di dalam wadah.

Sepakati pengujian kelistrikan untuk ukuran yang dipilih.

Halaman produk memberikan rentang tegangan tembus 0,5 kV hingga 1,5 kV. Tanyakan hasil mana yang berlaku untuk diameter dan konstruksi yang dikutip, dan mintalah metode dan kondisi pengujian. Rentang yang tertera pada halaman produk tidak boleh dianggap sebagai peringkat setiap ukuran selongsong atau sebagai pengganti pengujian sistem pengkabelan yang terpasang.

Untuk kabel motor dan kabel peralatan, beri tahu juga pemasok apakah selubung tersebut merupakan lapisan pelindung tambahan di atas konduktor yang sudah terisolasi atau bagian dari sistem isolasi yang sedang Anda uji kualifikasinya. Perbedaan tersebut menentukan dokumentasi apa yang dibutuhkan tim teknik Anda. Jika standar atau uji pelanggan tertentu bersifat wajib, kirimkan penunjukan tepatnya bersamaan dengan permintaan Anda.

Periksa hasil akhir resin dan proses perakitan.

HTG adalah jalinan kaca yang diresapi resin. Lapisan akhir merupakan bagian dari spesifikasi produk, jadi sertakan semua pernis lilitan, senyawa pengisi, perekat, bahan pembersih, atau panas pemrosesan yang digunakan setelah penyelubungan. Periksa kompatibilitas dengan proses aktual Anda dan periksa sampel setelah pemotongan, penguliran, dan perakitan akhir. Jika proses Anda memerlukan permukaan yang berbeda atau lapisan terpisah, diskusikan hal itu sebelum memesan panjang produksi.

Lapisan luar karet silikon merupakan konstruksi terpisah. Untuk persyaratan yang secara khusus meminta selubung berlapis silikon, lihat [tautan].selubung fiberglass berlapis karet silikonBandingkan produk tersebut dengan properti dan data uji yang tercantum pada versi HTG. Kedua produk tersebut harus memiliki spesifikasi dan kata kunci pencarian yang berbeda.

Kirimkan pertanyaan yang bermanfaat.

Ringkasan teknis singkat menghemat lebih banyak waktu daripada daftar panjang kata kunci umum. Sertakan hal-hal berikut:

• Aplikasi: kabel motor, rangkaian kabel peralatan rumah tangga, atau rakitan listrik lainnya.
• Diameter luar kawat atau sambungan jadi, ditambah fitur apa pun yang harus dilewati oleh selongsong.
• Panjang penutup yang dibutuhkan, toleransi panjang potongan, dan metode perakitan.
• Suhu normal dan puncak pada lengan baju, termasuk durasi paparan.
• Pengujian listrik atau spesifikasi pelanggan, dengan dokumentasi yang diperlukan.
• Kontak dengan pernis, perekat, bahan kimia pembersih, atau bahan proses lainnya.
• Warna pilihan, jumlah pesanan, dan apakah diperlukan uji coba sampel.

BSTFLEX mencantumkan hitam dan cokelat muda sebagai warna standar, dengan warna lain tersedia berdasarkan permintaan. Halaman produknya juga memberikan panjang gulungan yang bergantung pada ukuran, jadi pastikan panjang gulungan dan kemasan yang tepat untuk diameter yang dipilih. Kirimkan brief yang telah diisi lengkap melaluiHalaman produk selongsong fiberglass HTGuntuk meminta sampel dan penawaran yang sesuai.
