Dua gasket berudu dapat memiliki diameter bohlam, penutup serat kaca anyaman, dan ekor pemasangan yang sama namun terasa sangat berbeda saat pintu oven industri ditutup. Perbedaan tersebut sering kali tersembunyi di dalam bohlam: satu gasket berisi inti jaring kawat rajut berpusat terbuka, sementara gasket lainnya menggunakan konstruksi jaring terisi yang lebih padat.
Bagi pembeli pemeliharaan, perbedaan tersebut dapat menentukan apakah suku cadang pengganti cocok dengan sistem pengunci yang ada. Bagi seorang insinyur OEM, hal itu memengaruhi gaya yang diperlukan untuk menkompresi segel, jarak tempuh bohlam, dan bagaimana sambungan berperilaku setelah siklus pembukaan yang berulang. Panduan ini membandingkan gasket berudu inti berongga vs inti jaring padat dari sudut pandang kinerja gasket jadi, bukan hanya nama material pada penawaran harga.

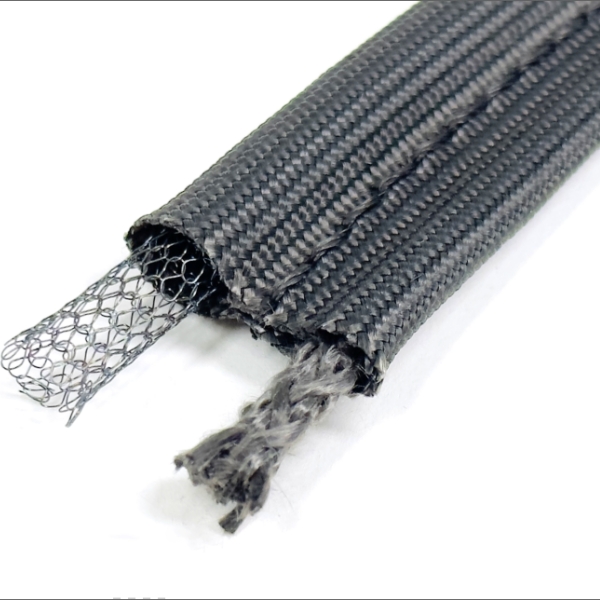

Inti jaring berongga terbuat dari struktur logam rajut atau bentukan dengan wilayah tengah yang terbuka. Di bawah beban kompresi, sebagian bohlam dapat melengkung ke ruang tersebut. Jumlah pergerakan bergantung pada ukuran kawat, kepadatan jaring, konstruksi rajutan, dan penutup di sekitarnya.

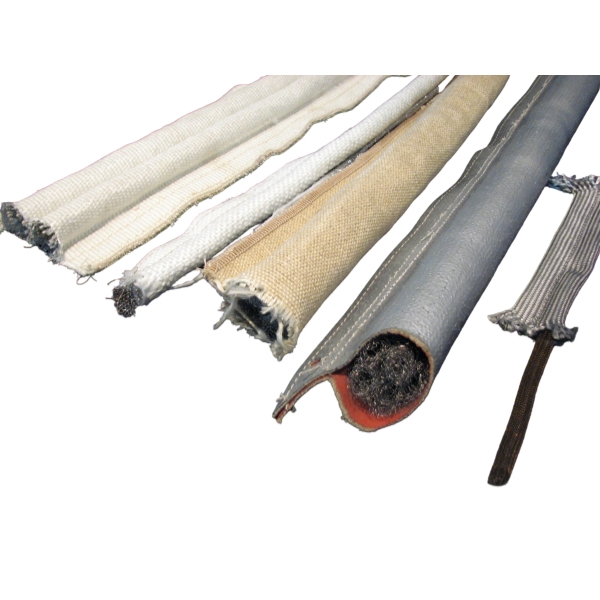

Inti jaring padat adalah konstruksi jaring kawat yang diisi lebih padat tanpa pusat terbuka yang sama. Di sini, jaring padat bukan berarti batang logam padat yang kaku. Ini mendeskripsikan bagaimana jaring logam mengisi bohlam. Struktur kawat tetap dapat berubah bentuk, namun respons gaya-defleksinya dapat berbeda dari inti berongga.
Paduan logam adalah keputusan terpisah. Baja tahan karat dan Inconel adalah opsi material inti; jaring berongga dan terisi adalah opsi geometri inti. Pesanan pembelian harus mengidentifikasi keduanya di mana hal tersebut diketahui.
| Poin spesifikasi | Inti jaring rajut berongga | Inti jaring padat atau terisi |
|---|---|---|
| Penampang melintang | Pusat terbuka yang dikelilingi oleh struktur logam rajut atau bentukan | Interior bohlam yang ditempati oleh struktur jaring yang lebih padat |
| Mekanisme deformasi | Jaring menekuk dan dapat bergerak ke dalam menuju pesat terbuka | Struktur jaring terkompresi dan disusun ulang melalui bagian yang terisi |
| Peluang desain | Evaluasi di mana pergerakan bohlam yang berarti atau gaya penutupan yang terbatas menjadi perhatian | Evaluasi di mana respons dukungan yang lebih kencang diperlukan |
| Variabel yang mengubah kinerja | Ukuran kawat, kepadatan rajutan, geometri berongga, diameter bohlam, dan ketegangan penutup | Ukuran kawat, kepadatan pengepakan, konstruksi, diameter bohlam, dan ketegangan penutup |
| Apa yang tidak dapat diasumsikan | Bahwa setiap bohlam berongga lebih lembut, tahan lebih lama, atau lebih tahan banting | Bahwa setiap bohlam jaring terisi terlalu kaku atau lebih baik dalam menyegel |
Tabel ini memberikan kecenderungan desain daripada nilai kinerja yang dijamin. Jaring terisi yang dikemas secara longgar mungkin memerlukan gaya yang lebih sedikit daripada inti berongga yang dirajut erat pada ketinggian kompresi tertentu. Perbandingan menjadi bermakna hanya setelah profil jadi dan kondisi pengujian ditentukan.
Pertimbangkan pintu oven dengan relung gasket, strip penahan, dan pengunci mekanis. Pengganti mungkin cocok dengan diameter luar nominal bohlam asli tetapi mencegah pengunci mencapai posisi yang diinginkan. Jika inti baru memerlukan lebih banyak beban pada celah yang tersedia, kecocokan dimensi belum memberikan pengganti yang fungsional.
Sebaliknya, inti yang berubah bentuk dengan mudah dapat mencapai ketinggian terpasang yang diinginkan dengan beban awal yang lebih rendah tetapi tetap memerlukan evaluasi untuk pemulihan dan kontak jangka panjang. Tidak ada pengamatan yang, dengan sendirinya, membuktikan bahwa satu inti lebih baik.
Perbandingan teknik karena itu harus memisahkan tiga besaran:
Jika gaya diukur pada sampel lurus, laporkan panjang sampel yang diuji dan bebannya. Jika hasil dinyatakan sebagai gaya per satuan panjang, nyatakan perhitungan dan pengaturan pengujiannya. Jika tidak, angka dari dua pemasok mungkin tidak dapat dibandingkan secara adil.
Sebelum memutuskan antara inti berongga dan inti jaring padat, tentukan celah yang ditunjukkan oleh pintu terhadap paking. Ukur pada beberapa posisi, terutama di dekat engsel, selot, dan sudut. Identifikasi apakah setiap hasil mewakili posisi tertutup yang dimaksudkan, alih-alih pintu yang telah bergeser lebih jauh karena paking lama telah dilepas.
Untuk bohlam bundar, diameter nominalnya dapat digunakan sebagai tinggi bebas hanya jika bentuk tersebut dikonfirmasi. Untuk bohlam oval atau yang sebelumnya tertekan, catat tinggi dan lebar secara terpisah.
Kompresi geometris nominal dapat dihitung sebagai berikut:
Kompresi (%) = (Tinggi bohlam bebas - Tinggi bohlam terpasang) / Tinggi bohlam bebas x 100
Sebagai ilustrasi, usulan bohlam tinggi bebas 18 mm yang dipasang pada celah 14 mm memiliki kompresi dimensional nominal sekitar 22%. Contoh ini tidak menetapkan persentase kompresi yang dapat diterima untuk BSTFLEX atau paking lainnya. Perilaku beban, pemulihan, suhu, dan kebocoran harus diperiksa untuk konstruksi aktual.
Penggantian pemeliharaan juga harus mencakup lebar ekor pemasangan, ketebalan ekor, lebar profil keseluruhan, dan lokasi bohlam relatif terhadap perangkat keras penahan. Geometri ekor yang salah dapat menggeser bohlam dari garis penyegelan yang dimaksudkan bahkan ketika intinya sesuai.
Inti berongga adalah kandidat logis untuk diuji ketika sebuah pintu memiliki kapasitas selot yang terbatas atau ketika beban paking yang berlebihan mencegah penutupan. Pusatnya yang terbuka menyediakan jalur deformasi yang memungkinkan, tetapi gaya kerja aktual harus diukur pada usulan profil akhir.
BSTFLEX menawarkan Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket. Halaman tersebut mengidentifikasi konstruksi inti berpusat terbuka. Halaman tersebut harus digunakan sebagai referensi produk awal untuk jalur pemilihan ini.
Inti jaring terisi dapat dievaluasi di mana respons yang lebih terstruktur diperlukan di bawah beban pemasangan dan penutupan yang tersedia. Pembeli harus meminta konstruksi jaring dan perbandingan beban kompresi daripada mengandalkan kata "padat" untuk menjamin kekakuan.
BSTFLEX Fiberglass Cover Stainless Steel Core Tadpole Gasket adalah referensi inti logam yang relevan. Nama produk terbitannya saat ini mengidentifikasi inti baja tahan karat tetapi tidak, dengan sendirinya, menetapkan konstruksi jaring terisi tertentu. Konfirmasikan detail tersebut pada gambar atau kutipan teknis sebelum mendiskikannya sebagai model jaring padat.

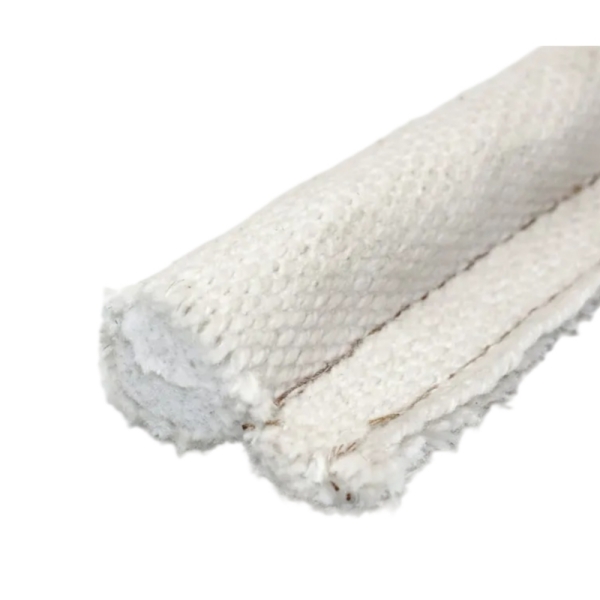

Tidak setiap pintu industri memerlukan inti jaring kawat. Jika konstruksi berbasis serat ditentukan, tinjau Fiberglass Cover Fiberglass Core Tadpole Gasket. Inti serat memiliki karakteristik kompresinya sendiri dan harus diuji terhadap celah pintu dan persyaratan pengoperasian yang sama, daripada diperlakukan sebagai tolok ukur inti lunak universal.

Perbandingan jaring berongga versus padat yang bermakna memerlukan lebih dari satu foto dari setiap ujung potongan. Untuk kualifikasi OEM, setujui rencana pengujian kecil yang terkontrol sebelum produksi sampel. Urutan berikut membantu menjaga hasil tetap dapat dibandingkan.
Jangan mentransfer persentase pemulihan yang diterbitkan pesaing ke dalam spesifikasi BSTFLEX. Hasil set kompresi dan pemulihan bergantung pada konstruksi akhir dan metode pengujian. Penawaran harga harus menyatakan nilai terukur hanya ketika nilai tersebut telah ditetapkan untuk paking spesifik tersebut.
| Catatan | Informasi minimum yang berguna |
|---|---|
| Identifikasi sampel | Penutup, paduan inti, geometri inti, ukuran bohlam, dimensi ekor, dan panjang sampel |
| Dimensi profil bebas | Tinggi, lebar, dan metode pengukuran sebelum pengujian |
| Peralatan uji | Permukaan kompresi, arah pembebanan, dan susunan pemasangan |
| Pembacaan beban terhadap tinggi | Gaya terukur pada setiap tinggi terkompresi yang disepakati |
| Pemulihan | Tinggi pulih, interval tunggu, dan deformasi sisa setelah pembongkaran muatan |
| Pengulangan siklus | Jumlah siklus, urutan pengujian, dan perubahan yang dapat diamati |
| Paparan termal | Suhu pada gasket, durasi paparan, dan prosedur pengkondisian |
| Kriteria penerimaan | Batas beban penutupan yang disepakati, persyaratan kontak, toleransi dimensi, dan uji peralatan yang berlaku |
Lembar kerja pengukuran yang sederhana bisa lebih berguna bagi pembeli teknik daripada pernyataan tunggal bahwa inti "sangat dapat dikompresi." Hal ini memungkinkan pembeli untuk menilai apakah gasket mencapai ketinggian yang ditentukan dalam gaya kait yang tersedia.
Batas operatif dari gasket tadpole bergantung pada keseluruhan susunan: kain penutup, lapisan, paduan inti, jahitan, dan paparan pada garis penyegelan. Jaring berongga tidak secara inheren berarti peringkat suhu yang lebih rendah atau lebih tinggi daripada jaring terisi dari paduan dan kelompok konstruksi yang sama.
Demikian pula, beralih dari baja tahan karat ke inti berbasis Inconel adalah keputusan teknik yang terpisah dari peralihan antara geometri berongga dan terisi. Keputusan paduan harus mempertimbangkan suhu inti yang sebenarnya, atmosfer, oksidasi, dan paparan bahan kimia yang relevan.
Hindari menggunakan pengaturan ruang nominal oven sebagai satu-satunya masukan suhu. Gasket mungkin mengalami suhu yang berbeda karena posisinya relatif terhadap kusen pintu, lapisan tahan api, permukaan kontak, dan jalur gas panas.
Periksa tinggi bebas penggantian, celah terpasang, posisi ekor, dan beban aktual saat penutupan. Konstruksi inti yang berbeda mungkin berkontribusi pada masalah tersebut, tetapi dimensi bohlam yang terlalu besar atau perangkat keras penahan yang tidak sejajar dapat menghasilkan gejala yang serupa. Jangan hanya memaksa kait tertutup.
Periksa deformasi residual, pergerakan di bawah batang penahan, sudut yang rusak, dan perubahan pada kelurusan pintu. Uji pemulihan dapat membantu membandingkan inti kandidat, tetapi kehilangan kontak tidak dapat didiagnosis dari bahan inti saja.
Ini menunjukkan bahwa kain yang terbuka dan jalur kontak peralatan memerlukan perhatian. Penguatan jaring internal tidak secara otomatis mencegah abrasi pada penutup luar. Tinjau tepi yang tajam, gerakan geser, dan kebutuhan akan tekstil yang berbeda atau konstruksi pelindung eksternal yang ditentukan secara terpisah.

Untuk pintu oven industri, beban kait yang tersedia dan variasi di sekitar keliling pintu sering kali menjadi pusat keputusan. Bandingkan kandidat pada celah terpasang peralatan alih-alih memesan berdasarkan diameter bohlam katalog saja.
Untuk panel akses tungku, evaluasi paparan termal di samping beban dan pemulihan. Inti yang cocok tidak dapat mengimbangi penutup atau bahan jahitan yang tidak cocok.
Untuk penutup saluran dan damper, pertimbangkan perbedaan tekanan, getaran, frekuensi pembukaan, dan kebocoran yang diizinkan. Gasket tadpole berbahan tekstil tidak boleh dianggap kedap gas atau memiliki peringkat tekanan tanpa validasi sambungan secara lengkap.
Untuk pintu akses besar dengan celah yang tidak rata, petakan celah tertutup minimum dan maksimum. Inti berongga tengah mungkin layak diuji, tetapi wilayah yang paling rapat dan paling lebar harus tetap berada dalam rentang kerja gasket yang telah divalidasi.
Untuk purwarupa atau pasokan OEM berulang, kirimkan gambar berdimensi dan lembar kondisi operasional. Jika inti yang ada tidak diketahui, deskripsikan sebagai belum dikonfirmasi dan berikan foto ujung potongan atau sampel perwakilan untuk ditinjau.
| Bidang RFQ | Apa yang harus disediakan |
|---|---|
| Aplikasi | Pintu oven, panel tungku, penutup saluran, damper, atau sambungan khusus lainnya |
| Penutup | Fiberglass, silika, keramik, tekstil yang diberi perlakuan, atau penutup lain yang diperlukan |
| Paduan inti | Baja tahan karat, paduan suhu tinggi tertentu, atau tidak diketahui |
| Geometri inti | Jaring rajut berongga, jaring terisi, atau tidak diketahui; sertakan bukti potongan melintang |
| Dimensi bulb | Tinggi dan lebar bebas, atau diameter jika bulb berbentuk bulat |
| Buntut dan profil | Lebar buntut, ketebalan, lebar keseluruhan, dan lokasi pemasangan |
| Celah terpasang | Tinggi tertutup minimum, maksimum, dan nominal pada garis kontak bulb |
| Beban penutup | Gaya pengunci yang tersedia atau kriteria defleksi gaya yang diperlukan, jika diketahui |
| Servis | Suhu kontinu dan puncak, durasi paparan, getaran, dan frekuensi siklus |
| Format pesanan | Panjang potong, material kontinu, atau rangka jadi dengan detail sudut |
| Kuantitas | Sampel dan perkiraan volume produksi |
| Bukti | Gambar asli, sampel, foto, atau spesifikasi yang ada |
Untuk pengembangan berbasis gambar dan pasokan berulang, lihat halaman Produsen Gasket Tadpole Kustom BSTFLEX. Untuk rentang penutup dan inti yang lebih luas, kunjungi Produk Gasket Tadpole dan Segel Tadpole.
Tidak. Dalam kategori produk ini, ini merujuk pada konstruksi anyaman logam yang lebih padat atau terisi. Inti anyaman kawat rajut tidak sama dengan batang logam kaku.
Tidak ada aturan universal yang berlaku. Geometri berongga dapat memberikan jalur deformasi ke dalam, tetapi diameter kawat, kepadatan rajutan, ukuran bohlam akhir, dan ketegangan penutup menentukan respons beban-defleksi yang sebenarnya.
Tidak. Baja tahan karat mengidentifikasi keluarga paduan, sementara mesh berongga atau terisi mengidentifikasi strukturnya. Konfirmasikan keduanya pada spesifikasi pembelian.
Belum tentu. Masa pakai juga bergantung pada suhu operasi, kompresi, siklus, abrasi penutup, paparan bahan kimia, geometri pemasangan, dan cara penggunaan gasket.
Hal itu mungkin dilakukan setelah tinjauan teknik, tetapi substitusi tersebut mengubah konstruksi inti. Validasi celah yang terpasang, beban penutupan, pemulihan, dan seal peralatan lengkap sebelum menyetujui penggantian.
Berikan penampang gasket, celah pintu yang tersedia, kondisi pengoperasian, panjang yang diperlukan, dan jumlah. Jika aplikasi memiliki persyaratan gaya penutupan atau kebocoran yang ditentukan, sertakan persyaratan tersebut alih-alih hanya menanyakan diameter nominal.
Perbedaan praktis antara inti mesh berongga dan inti mesh terisi bukanlah peringkat kelembutan yang abstrak. Perbedaannya adalah bagaimana setiap gasket jadi merespons beban, celah, dan siklus pengoperasian aktual peralatan. Gunakan konstruksi inti untuk membentuk daftar pendek, lalu kualifikasikan gasket terhadap tinggi pemasangan dan kondisi servis yang diperlukan.
BSTFLEX dapat meninjau inti baja tahan karat berongga yang dilapisi fiberglass dan konstruksi inti baja tahan karat yang dilapisi fiberglass sebagai titik awal untuk proposal OEM atau penggantian. Identifikasikan varian mesh padat atau terisi secara eksplisit sebelum memperlakukannya sebagai model yang disetujui.
