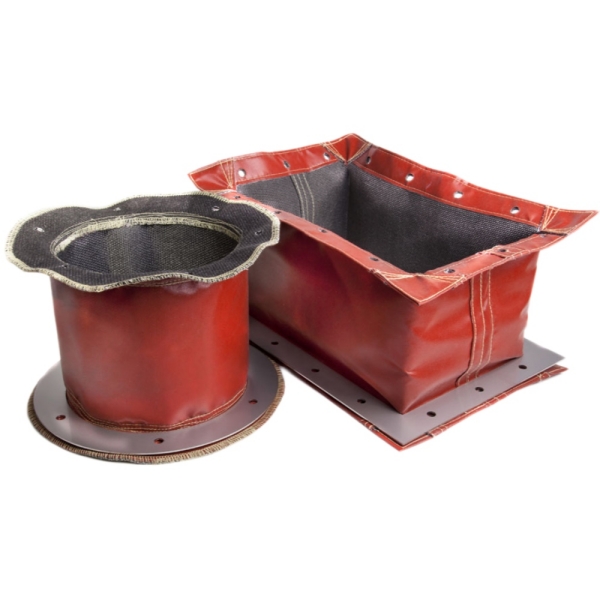

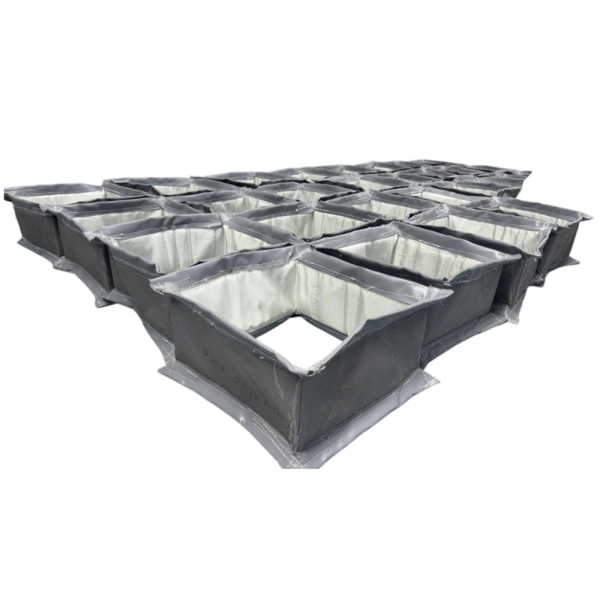

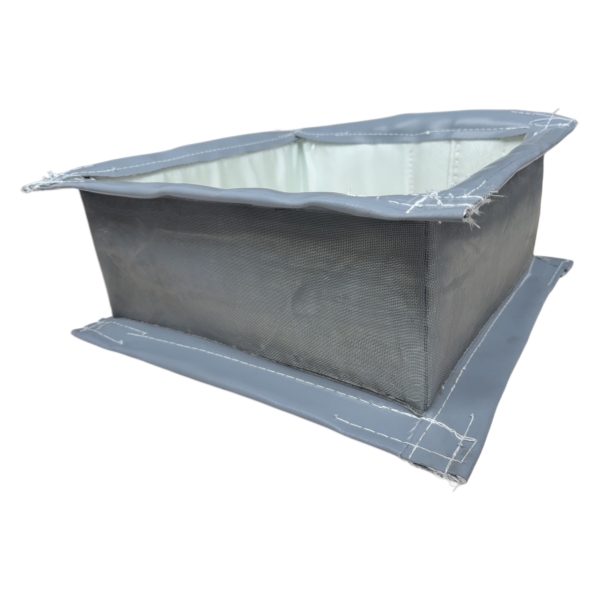

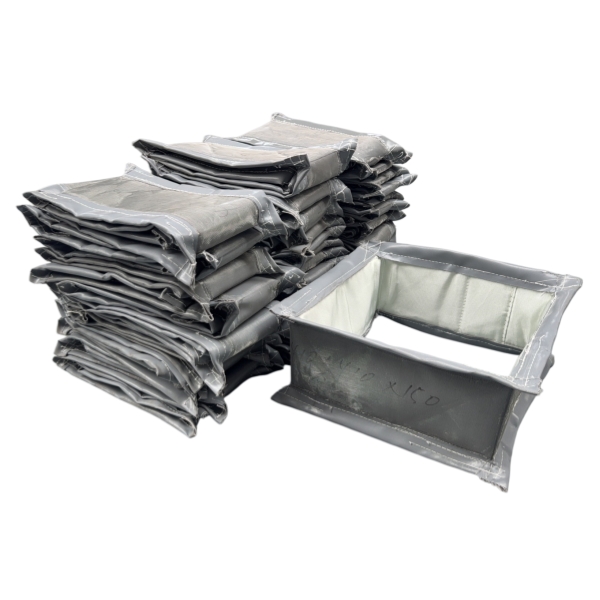

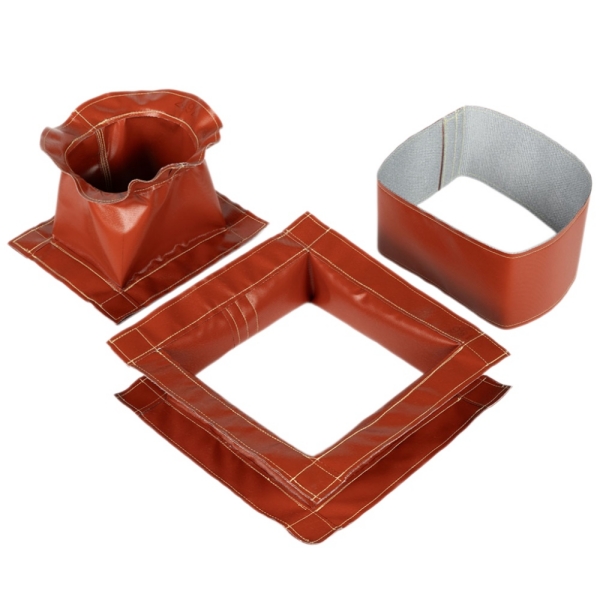

Asambungan ekspansi kain persegi panjangMenyediakan sambungan fleksibel antara bagian-bagian besar berbentuk persegi atau persegi panjang dari saluran udara industri. Ini memungkinkan sistem saluran udara untuk mengakomodasi ekspansi termal, perpindahan lateral, getaran, dan pergerakan struktural tanpa mentransfer beban berlebihan ke peralatan dan penyangga di sekitarnya.
Desain persegi panjang sangat umum digunakan pada saluran pembangkit listrik, sistem boiler, pabrik semen, pabrik baja, tungku, peralatan pengendalian polusi udara, dan instalasi lain di mana jalur gas terlalu besar atau secara geometris tidak sesuai untuk sambungan bundar konvensional.
Berbeda dengan sabuk kain fleksibel sederhana, sambungan ekspansi persegi panjang industri harus dirancang dengan mempertimbangkan empat sisi lurus, empat sudut, arah tekanan, pergerakan, suhu proses, dan aliran gas internal. Konstruksi sudut dan stabilitas sisi panjang dapat menjadi sama pentingnya dengan pemilihan material fleksibel itu sendiri.
BSTFLEX memproduksi sesuai pesananSambungan Ekspansi Kain Non-Logamuntuk sistem saluran industri berbentuk persegi panjang, persegi, bulat, dan khusus.
Sambungan Ekspansi Kain Persegi Panjang — Masukan Teknik Utama
Lebar × Tinggi | Panjang Antar Muka | Suhu | Tekanan | Gas Proses | Pergerakan Aksial | Pergerakan Lateral | Desain Sudut | Kecepatan Gas | Beban Debu | Konfigurasi Liner
Sistem penanganan gas industri skala besar sering kali dibuat sebagai saluran persegi panjang atau persegi karena geometri ini dapat diintegrasikan secara efisien dengan bukaan peralatan yang besar dan tata letak struktural.
Contoh umum meliputi koneksi seputar:
Saat saluran-saluran ini memanas dan mendingin, dimensinya berubah. Sambungan yang kaku antar bagian dapat mentransfer pemuaian termal ke dinding saluran, flensa, penyangga, dan peralatan.
Asambungan ekspansi saluran persegi panjangmenciptakan zona fleksibel yang terkontrol di mana pergerakan ini dapat diakomodasi.
Prinsip kerja dasarnya serupa, tetapi geometri persegi panjang menghadirkan tantangan desain tambahan.
Sambungan melingkar mendistribusikan geometri secara kontinu di sekeliling kelilingnya. Sambungan persegi panjang berisi:
Ketika sendi tertekan, meregang, atau bergerak ke samping, area-area ini tidak selalu mengalami deformasi dengan cara yang sama.
Oleh karena itu, para insinyur harus mempertimbangkan keseluruhan perimeter dan bukan hanya mengevaluasi bagian sabuk yang lurus saja.
Sudut merupakan salah satu detail terpenting dalam sambungan ekspansi kain berbentuk persegi panjang.
Jika material fleksibel dipaksa masuk ke dalam geometri sudut yang memusatkan tegangan lentur atau tarik, siklus termal berulang dapat menghasilkan keausan lokal bahkan ketika bagian lurus tetap dalam kondisi baik.
Desain sudut yang baik harus memungkinkan pergerakan untuk beralih dengan mulus antara sisi yang berdekatan sambil menghindari konsentrasi kain yang tidak perlu.
Tergantung pada konstruksi sambungan, geometri sudut dapat dirancang menggunakan:
Metode yang tepat bergantung pada dimensi, konstruksi sabuk, pergerakan, dan kondisi penggunaan.
Seiring bertambahnya dimensi saluran persegi panjang, sisi panjangnya menjadi lebih rentan terhadap deformasi yang disebabkan oleh tekanan dan pergerakan struktur.
Di bawah tekanan positif, area fleksibel yang besar cenderung bergerak ke luar.
Di bawah tekanan negatif, mereka dapat tertarik ke arah bagian dalam saluran.
Efeknya menjadi lebih nyata seiring bertambahnya dimensi.
Untuk sambungan yang sangat besar, perancang mungkin perlu mempertimbangkan hal-hal berikut:
Tiga dimensi sangat penting ketika menentukan sambungan persegi panjang.
| Dimensi | Apa yang Diwakilinya | Mengapa Ini Penting |
|---|---|---|
| Lebar | Dimensi saluran horizontal | Mendefinisikan sepasang sisi lurus |
| Tinggi | Dimensi saluran vertikal | Menentukan pasangan sisi lurus kedua |
| Tatap Muka | Jarak antara bidang lampiran | Pengaruh yang tersedia mencakup rentang dan pergerakan yang fleksibel. |
Untuk proyek penggantian, dimensi ini harus diambil dari sistem yang terpasang sebenarnya, bukan diperkirakan dari foto.
Sabuk kain membutuhkan geometri bebas yang cukup untuk mengakomodasi pergerakan yang ditentukan.
Jika dimensi tatap muka yang tersedia sangat pendek sementara pergerakan lateral besar, material fleksibel dapat mengalami regangan yang tinggi.
Di sisi lain, menambahkan terlalu banyak kain longgar dapat menyebabkan lipatan yang tidak terkontrol dan kontak dengan komponen internal.
Oleh karena itu, sambungan tersebut harus dirancang dengan mempertimbangkan ruang pemasangan yang tersedia dan perpindahan yang dibutuhkan.
Gerakan aksial terjadi sepanjang arah utama saluran tersebut.
Ini mencakup:
Kedua nilai tersebut harus ditentukan secara terpisah.
Misalnya:
Kompresi Aksial: 35 mm
Ekstensi Aksial: 10 mm
Ini memberikan informasi teknik yang jauh lebih bermanfaat daripada hanya menyebutkan "pergerakan total 45 mm."
Saluran industri berukuran besar sering mengalami pergerakan tegak lurus terhadap garis tengah saluran.
Hal ini mungkin disebabkan oleh:
Salah satu keuntungan utama darisambungan ekspansi saluran kainKeunggulannya adalah kemampuannya untuk menyerap pergeseran lateral yang signifikan dalam panjang pemasangan yang relatif kompak.
Namun, arah pergerakan yang dibutuhkan tetap harus diidentifikasi dengan jelas karena pergerakan lateral horizontal dan vertikal dapat memberikan tuntutan yang berbeda pada rakitan persegi panjang yang besar.
Gerakan sudut terjadi ketika salah satu permukaan penghubung berputar relatif terhadap permukaan penghubung lainnya.
Pada sambungan persegi panjang, hal ini menyebabkan bagian-bagian keliling yang berbeda bergerak dengan jumlah yang berbeda pula.
Salah satu sisi dapat terkompresi sementara sisi yang berlawanan memanjang.
Jika pergerakan sudut diperkirakan akan terjadi, hal itu harus dimasukkan dalam desain awal dan bukan dianggap sebagai toleransi pemasangan.
Banyak saluran industri mengalami pergerakan aksial, lateral, dan angular secara bersamaan.
Sebagai contoh, saluran keluar tungku panas dapat membesar secara aksial sementara ekspansi struktural menggeser saluran hilir ke samping.
Sambungan ekspansi kain berbentuk persegi panjang dapat mengakomodasi perpindahan gabungan tersebut, tetapi geometri sabuk harus dirancang sesuai dengan keseluruhan ruang gerak.
Data RFQ yang lebih baik:
Kompresi Aksial: 30 mm
Ekstensi Aksial: 10 mm
Lateral Horizontal: ±25 mm
Lateral Vertikal: ±15 mm
Pergerakan Sudut: 1,5°
Desain tipe sabuk menggunakan elemen kain fleksibel yang dipasang di sekeliling perimeter rangka logam yang sudah ada atau yang dibuat.
Konstruksi ini banyak digunakan karena sabuk fleksibel seringkali dapat diservis secara terpisah dari struktur baja di sekitarnya.
Keuntungan yang mungkin diperoleh meliputi:
Untuk proyek pemeliharaan, sabuk pengganti terkadang dapat diproduksi tanpa mengganti seluruh rakitan baja, asalkan struktur logam yang ada masih sesuai.
Beberapa proyek membutuhkan lebih dari sekadar sabuk fleksibel.
BSTFLEX dapat mengevaluasi rakitan lengkap yang mencakup:
Rakitan lengkap dapat bermanfaat ketika sistem baru sedang dibuat atau ketika struktur baja yang ada telah mengalami kerusakan.
Lapisan dalam sangat penting, terutama pada saluran persegi panjang besar yang mengalirkan gas berkecepatan tinggi atau gas yang mengandung partikel.
Lapisan tersebut menciptakan penghalang pelindung antara aliran gas utama dan elemen kain fleksibel.
Fungsinya dapat meliputi:
Lapisan pelapis tersebut tetap harus memungkinkan bagian-bagian saluran untuk bergerak relatif satu sama lain.
Pelapis tidak dapat dirancang secara terpisah dari pergerakan sambungan ekspansi.
Jika jarak bebas yang diberikan tidak mencukupi, bagian saluran yang bergerak dapat menyebabkan komponen pelapis saling mengganggu satu sama lain.
Konsekuensi yang mungkin terjadi meliputi:
Oleh karena itu, tumpang tindih dan jarak bebas liner harus dievaluasi terhadap perpindahan aksial dan lateral maksimum.
Sambungan persegi panjang yang digunakan di pabrik semen, pembangkit listrik, dan proses berdebu lainnya dapat mengumpulkan material partikulat di rongga di belakang lapisan pelindung.
Debu yang menumpuk pada akhirnya dapat memenuhi ruang yang dibutuhkan untuk pergerakan.
Hal ini dapat mengakibatkan:
Oleh karena itu, penghalang akumulasi dapat dipasang di antara lapisan pelindung dan sabuk fleksibel dalam aplikasi yang sesuai.
Banyak saluran gas buang berukuran besar beroperasi di bawah tekanan atmosfer.
Tekanan negatif cenderung menarik sabuk fleksibel ke dalam.
Pada sambungan persegi panjang yang besar, hal ini dapat menghasilkan deformasi yang signifikan di sepanjang sisi panjangnya.
Desain tersebut harus mempertimbangkan:
Hanya mencantumkan kata "vakum" saja tidak cukup. Tekanan desain sebenarnya harus disertakan dalam RFQ (Permintaan Penawaran).
Tekanan internal positif mendorong sabuk fleksibel ke luar.
Hal ini dapat meningkatkan beban pada:
Dimensi saluran yang lebih besar dapat memperbesar gaya yang terkait dengan tekanan, sehingga tekanan operasi dan tekanan desain aktual harus selalu ditentukan.
Geometri persegi panjang saja tidak menentukan materialnya.
Elemen fleksibel harus dipilih berdasarkan persyaratan suhu, komposisi gas, tekanan, dan lingkungan.
Sistem material yang mungkin meliputi:
| Bahan | Kemungkinan Fungsi |
|---|---|
| Kain Serat Kaca | Penguatan dan penyangga tekstil tahan panas |
| Serat Kaca Berlapis Silikon | Lapisan luar atau penyegel yang fleksibel |
| Kain Berlapis PTFE | Penghalang gas tahan bahan kimia |
| Kain Silika | Perlindungan wajah terhadap suhu tinggi dan panas. |
| Isolasi Termal | Penurunan suhu melalui perakitan fleksibel. |
| Jaring atau Pelapis Logam | Perlindungan terhadap abrasi dan aliran |
Untuk perbandingan material yang lebih detail, lihat panduan kami tentangBahan Sambungan Ekspansi Kain: PTFE, Silikon, Serat Kaca, dan Silika.
Boiler besar, tungku, dan saluran gas buang dapat beroperasi pada suhu yang melebihi batas paparan langsung praktis dari beberapa bahan penyegel fleksibel.
Alih-alih mengharuskan setiap lapisan untuk bertahan pada suhu proses penuh, sambungan ekspansi dapat menggunakan desain termal multi-lapisan.
Urutan fungsi tipikal mungkin mencakup:
Gas Panas
↓
Pelapis Aliran
↓
Perlindungan Wajah Panas
↓
Lapisan Isolasi
↓
Bantuan
↓
Segel Gas Fleksibel
Konstruksi sebenarnya harus selalu ditentukan berdasarkan suhu proses, suhu gangguan, kecepatan gas, dan kondisi kimia.
Peralatan pembangkit listrik mengandung banyak jalur gas persegi panjang berukuran besar.
Lokasi potensial meliputi:
Sistem-sistem ini dapat menggabungkan suhu tinggi, pergerakan termal, getaran, tekanan negatif, dan abu terbang.
Oleh karena itu, desain lapisan pelindung dan pengendalian partikel bisa sama pentingnya dengan bahan sabuk kain.
Saluran pengolahan semen menciptakan kondisi abrasi dan penumpukan yang sangat parah.
Aplikasi dapat mencakup:
Debu semen dapat masuk ke dalam rongga sambungan ekspansi dan mengganggu pergerakan jika desain perlindungan internal tidak memadai.
Untuk aplikasi ini, berikan kondisi partikel dan kecepatan gas beserta data suhu dan pergerakan.
Pabrik baja dan instalasi tungku industri dapat memaparkan sambungan saluran persegi panjang pada suhu gas tinggi dan panas radiasi.
Prioritas desain yang umum meliputi:
Kain dengan kandungan silika tinggi dan bahan isolasi yang sesuai dapat dievaluasi jika diperlukan perlindungan termal tambahan.
Kipas industri berukuran besar seringkali terhubung langsung ke saluran udara berbentuk persegi panjang.
Di lokasi-lokasi ini, sambungan ekspansi mungkin terutama perlu menangani:
Oleh karena itu, konstruksi materialnya bisa sangat berbeda dari sambungan yang terletak langsung di saluran keluar tungku bersuhu tinggi.
| Faktor Desain | Sambungan Kain Persegi Panjang | Bellow Logam Persegi Panjang |
|---|---|---|
| Elemen Fleksibel Utama | Sabuk berbahan kain teknis atau komposit | Logam yang dibentuk |
| Layanan Khas | Saluran gas bertekanan rendah berukuran besar | Sistem saluran logam yang direkayasa |
| Dimensi Besar | Sangat praktis | Mungkin dilakukan tetapi secara mekanis lebih kompleks. |
| Gerakan Lateral | Fleksibilitas tinggi | Tergantung pada konfigurasi bellow |
| Gaya Pegas | Secara umum rendah | Lebih tinggi dan bergantung pada desain. |
| Sistem Material | Dapat menggabungkan lapisan termal dan kimia. | Paduan logam berbasis |
| Penggantian Elemen Fleksibel | Sabuk dapat diganti secara terpisah. | Rakitan bellow biasanya diganti atau diperbaiki. |
Tidak ada ukuran maksimum universal yang tunggal.
Sambungan ekspansi berbahan kain sangat cocok untuk dimensi saluran yang besar karena elemen fleksibelnya dapat dibuat di sekitar keliling yang dibutuhkan, alih-alih memerlukan bellow melingkar besar yang dibentuk.
Batasan ukuran praktis bergantung pada:
Rakitan yang sangat besar dapat dirancang dalam bagian-bagian yang dapat dipindahkan jika kondisi lokasi membutuhkannya.
Rakitan persegi panjang berukuran besar dapat sulit diangkut sebagai satu bagian.
Tergantung pada dimensi dan persyaratan proyek, rangka logam mungkin perlu:
Pengikat pengiriman sementara mungkin juga diperlukan untuk mencegah distorsi rangka sebelum pemasangan.
Metode pengangkutan harus dipertimbangkan selama tahap desain, bukan setelah proses manufaktur selesai.
Proyek penggantian memerlukan informasi lebih dari sekadar lebar dan tinggi.
Sebelum memproduksi suku cadang pengganti, kumpulkan:
Jika sambungan yang ada mengalami kegagalan sebelum waktunya, foto juga area yang rusak dan jelaskan kegagalan yang diamati.
Saluran industri lama tidak selalu berbentuk persegi sempurna.
Siklus termal jangka panjang, toleransi fabrikasi, dan pergerakan struktural dapat menciptakan perbedaan dimensi antara sisi yang berlawanan.
Untuk proyek penggantian, ukur:
Hal ini dapat mengungkap distorsi yang tidak akan terlihat dari satu pengukuran lebar × tinggi nominal.
Sambungan kain dapat mengakomodasi ketidaksejajaran yang ditentukan, tetapi tidak secara otomatis diharapkan dapat menyerap kesalahan fabrikasi yang tidak terbatas.
Pergeseran permanen yang besar mengurangi kemampuan pergerakan yang tersedia untuk pengoperasian termal normal.
Oleh karena itu, setiap ketidaksejajaran posisi dingin yang diketahui harus dilaporkan sebelum sambungan pengganti diproduksi.
Inspeksi harus memberikan perhatian khusus pada hal-hal berikut:
Gejala kegagalan yang umum meliputi:
Untuk tinjauan teknik yang akurat, RFQ (Request for Quotation) harus memuat informasi berikut:
| Lebar Saluran | Lebar sebenarnya dalam mm atau inci |
| Tinggi Saluran | Tinggi sebenarnya dalam mm atau inci |
| Jarak Antar Wajah | Jarak terpasang antara bidang pemasangan |
| Suhu Operasional | Suhu proses kontinu |
| Suhu Maksimum | Nilai puncak dan durasi paparan |
| Tekanan | Tekanan operasi dan desain positif atau negatif |
| Proses Sedang | Udara panas, gas buang, gas cerobong asap, atau gas proses lainnya |
| Kompresi Aksial | Diperlukan gerakan menuju sendi. |
| Ekstensi Aksial | Diperlukan gerakan menjauh dari persendian. |
| Horizontal Lateral | Diperlukan gerakan menyamping. |
| Vertikal Lateral | Diperlukan pergerakan vertikal |
| Gerakan Sudut | Rotasi wajib jika berlaku. |
| Kecepatan Gas | Kecepatan aliran melalui saluran |
| Partikel | Debu, abu terbang, atau padatan abrasif |
| Pelapis | Rincian lapisan dalam yang ada atau yang dibutuhkan |
| Lampiran | Sabuk, flensa yang dibaut, atau rakitan yang dilas. |
Untuk sambungan persegi panjang khusus, gambar yang bermanfaat harus menunjukkan:
Gambar CAD lebih disukai untuk rakitan yang kompleks, tetapi PDF berdimensi yang jelas atau sketsa teknik juga dapat memberikan informasi yang cukup untuk evaluasi awal.
BSTFLEX memproduksi sesuai pesanansambungan ekspansi kain persegi panjanguntuk sistem saluran industri yang mengalirkan udara panas, gas buang, gas asap, dan gas proses lainnya.
Desain dapat dikembangkan berdasarkan dimensi saluran khusus pelanggan, suhu operasi, tekanan positif atau negatif, pergerakan, komposisi kimia gas, kecepatan, dan kondisi partikulat.
Konstruksi yang tersedia dapat menggabungkan fiberglass, kain berlapis silikon, material berbasis PTFE, kain silika, lapisan insulasi, dan sistem pelindung internal sesuai dengan kebutuhan aplikasi.
Untuk informasi produk selengkapnya, kunjungiSambungan Ekspansi Kain Non-Logam BSTFLEXhalaman.
Kirimkan ukuran lebar × tinggi, panjang antar muka, suhu normal dan maksimum, tekanan, gas proses, pergerakan aksial, pergerakan lateral horizontal dan vertikal, kecepatan gas, kondisi partikulat, dan gambar yang tersedia.
