Kain Serat Kaca Diperkuat Kawat untuk Sambungan Ekspansi: Kapan Penguatan Logam Diperlukan?

Kain fiberglass yang diperkuat kawat dapat digunakan pada sambungan ekspansi kain ketika lapisan tekstil fleksibel memerlukan dukungan mekanis lebih daripada yang dapat disediakan oleh kain fiberglass biasa yang sebanding. Alasan umum meliputi getaran, gerakan berulang, pemasangan vertikal, penanganan selama fabrikasi atau pemeliharaan, dan kebutuhan untuk mempertahankan integritas tekstil yang berguna setelah paparan panas.

Penguatan logam tidak boleh ditambahkan secara otomatis. Kawat yang disisipkan mengubah berat, fleksibilitas, pemotongan, penjahitan, dan persyaratan penyelesaian tepi. Kawan tersebut juga tidak membuat kain menjadi kedap gas, tahan secara kimiawi, atau mampu menahan beban tekanan dari sambungan ekspansi yang lengkap dengan sendirinya.

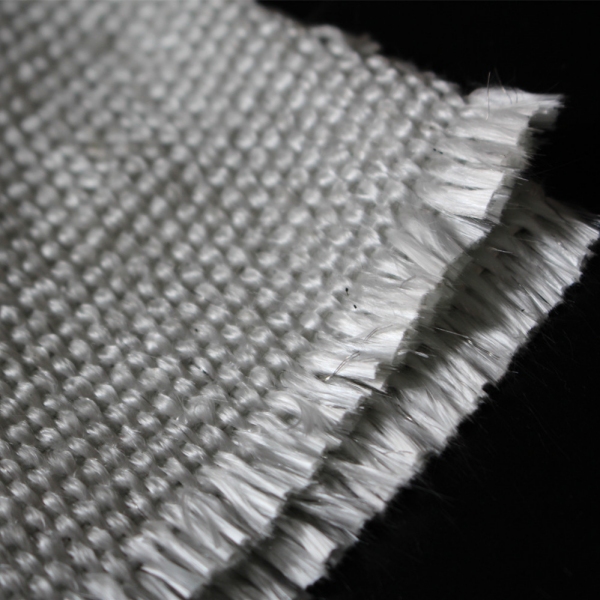

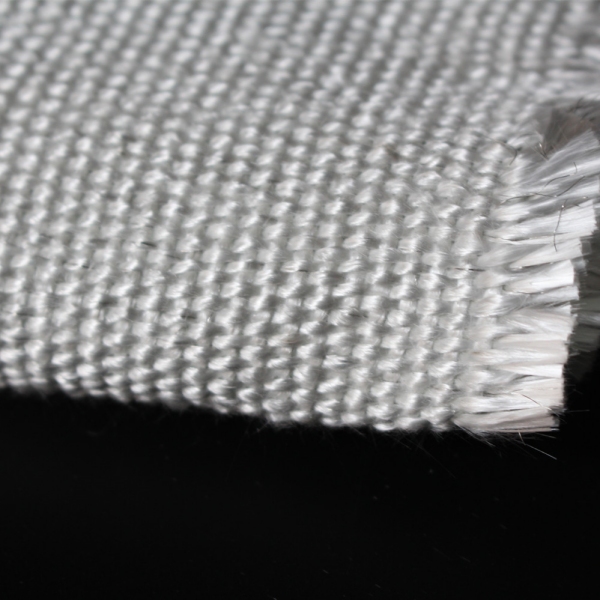

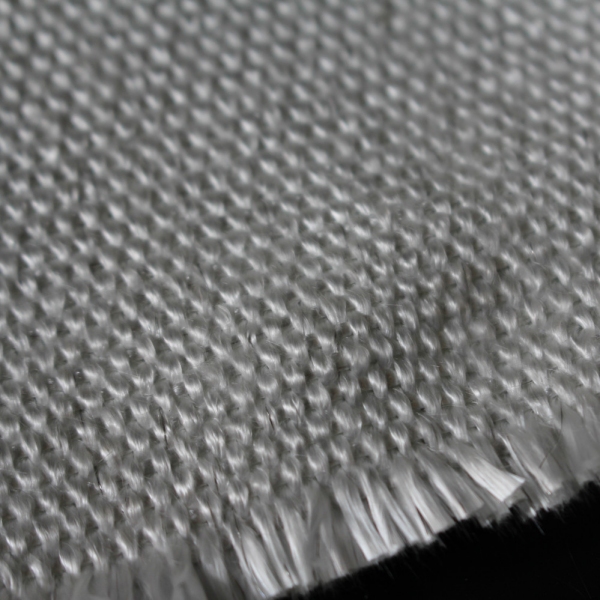

BSTFLEX memasokKain Tenun Fiberglass Suhu Tinggi dengan Sisipan Kawatuntuk perlindungan termal industri dan menyediakan lengkapSambungan Ekspansi Kain Non-Logammenurut suhu, media, gerakan, tekanan, dan kondisi pemasangan.

Jawaban Singkat: Kapan Tulangan Logam Diperlukan?

Penguatan kawat layak dievaluasi ketika lapisan fiberglass memiliki fungsi pendukung yang jelas dan kondisi servis menciptakan tuntutan mekanis yang mungkin tidak dapat dipenuhi oleh kain biasa dengan margin yang memadai.

Pemicu umum meliputi:

• Getaran atau pergerakan berulang pada elemen fleksibel
• Bentangan kain vertikal yang besar atau tidak ditopang
• Paparan suhu tinggi dikombinasikan dengan beban mekanis
• Penanganan yang sering selama pemasangan, pemeriksaan, atau penggantian
• Penggunaan sebagai lapisan pendukung di sekitar bantal insulasi
• Kebutuhan akan stabilitas dimensi yang lebih baik pada komponen yang dijahit atau dibentuk
• Abrasi lokal di dekat lapik, klem, atau tepi saluran
• Persyaratan untuk kekuatan tertahan yang ditentukan setelah pengkondisian termal atau kimia

Penguatan kawat mungkin tidak diperlukan jika kain serat kaca polos telah memenuhi persyaratan kekuatan, fleksibilitas, suhu, dan masa pakai yang ditentukan. Keputusan yang tepat berasal dari fungsi lapisan dan tugas pengoperasian, bukan dari asumsi bahwa lebih banyak logam selalu berarti kinerja yang lebih baik.

Identifikasi Fungsi Lapisan Sebelum Memilih Kain

Sambungan ekspansi kain biasanya merupakan perakitan fleksibel berlapis banyak. Setiap lapisan dapat melakukan tugas yang berbeda, dan kain bertulang kawat yang dipilih harus ditetapkan untuk salah satu tugas tersebut pada gambar konstruksi.

Di mana material yang diusulkan disebut sebagai lapisan pendukung, perancang harus menentukan persyaratan mekanisnya. Pernyataan umum seperti “gunakan fiberglass bertulang” tidaklah cukup untuk membandingkan pemasok atau menyetujui penggantian.

Kain Serat Kaca dengan Kawat di dalamnya Tidak Sama dengan Kawat Nyamuk

Kain fiberglass dengan kawat di dalamnya dan kawat kasa baja tahan karat terpisah dapat muncul dalam konstruksi sambungan muai suhu tinggi, tetapi keduanya tidak dapat saling menggantikan.

Kain fiberglass dengan sisipan kawatadalah tekstil tenun yang mengandung penguat logam di dalam sistem benang fiberglass. Kain ini tetap fleksibel dan dapat dipotong, dijahit, serta diintegrasikan ke dalam sabuk multilapis atau bantal insulasi.

Kawat kasa adalah lapisan logam terpisah. Lapisan ini dapat dijahit ke bantal insulasi, digunakan untuk mempertahankan bentuk, atau diposisikan untuk melindungi insulasi dari sisi aliran. Kawat kasa umumnya memberikan tingkat dukungan logam, kekakuan, dan perlindungan abrasi yang berbeda.

Sambungan ekspansi dapat menggunakan kedua bahan tersebut. Sebagai contoh, fiberglass yang disisipi kawat dapat bertindak sebagai penutup tekstil bertulang di sekitar bantal insulasi, sementara jaring terpisah melindungi atau menahan bantal pada posisi yang ditentukan.

Masalah Mekanis Apa yang Diselesaikan oleh Penguatan Tersebut?

Sebelum menentukan penguatan logam, identifikasikan mode kegagalan yang diharapkan atau persyaratan kinerja.

Kehilangan Stabilitas Dimensi

Panel kain yang besar atau dipasang secara vertikal dapat mengalami distorsi di bawah beratnya sendiri, siklus termal, atau penanganan berulang. Kawat yang disisipkan dapat membantu kain tenun mempertahankan bentuknya, dengan ketentuan arah penguatan dan konstruksi lengkapnya sesuai dengan beban.

Penurunan Kekuatan Setelah Paparan Panas

Tekstil fiberglass dapat kehilangan sebagian dari kekuatan mekanis aslinya setelah paparan termal berkelanjutan. Oleh karena itu, lapisan pendukung harus dievaluasi berdasarkan kekuatan yang diperlukan saat beroperasi, bukan hanya berdasarkan nilai tarik bahan barunya.

Jika kekuatan yang dipertahankan sangat penting, mintalah data pengujian setelah pengkondisian termal atau kimia yang representatif. Nilai suhu ruangan awal saja mungkin tidak menggambarkan bahan tersebut setelah beroperasi.

Getaran dan Gerakan Berulang

Sambungan ekspansi di dekat kipas, blower, tungku pembakaran, dan peralatan proses mungkin mengalami getaran terus-menerus selain pergerakan termal. Penguatan kawat dapat memberikan dukungan tekstil tambahan, tetapi hal itu tidak menghilangkan kebutuhan untuk mengontrol geometri sabuk, jarak bebas pelapis, dan gesekan lokal.

Penanganan Kerusakan

Sabuk pengganti yang besar dan bantal isolasi dapat rusak selama pengangkutan, pemasangan, atau pemeliharaan. Kain yang diperkuat mungkin lebih tahan terhadap penanganan, tetapi prosedur pengangkatan, penyimpanan, dan pemasangan tetap harus menghindari beban terpusat dan tepi yang tajam.

Abrasi Lokal

Jika terjadi kerusakan di tempat sabuk bersentuhan dengan lapisan, flensa, atau tepi saluran, penambahan kawat mungkin tidak mengatasi akar masalahnya. Geometri dan jarak bebas harus diperiksa terlebih dahulu. Penguatan dapat menopang kain, tetapi tidak boleh digunakan untuk menahan kontak terus-menerus dengan komponen logam yang posisinya tidak tepat.

Saat Kain Serat Kaca Polos Menjadi Pilihan yang Lebih Baik

Fiberglass biasa dapat lebih disukai ketika sifat mekanis yang diperlukan telah tercapai tanpa kawat yang dimasukkan. Bahan ini dapat menawarkan bobot yang lebih ringan, kelenturan yang lebih besar, serta pemotongan dan penjahitan yang lebih mudah.

Alasan untuk mempertahankan konstruksi polos dapat mencakup:

• Lapisan tersebut memiliki beban mekanis yang terbatas
• Geometri sabuk aktif sudah memberikan dukungan yang memadai
• Kekakuan yang lebih rendah penting untuk pelipatan berulang
• Komponen memiliki jari-jari yang sempit atau sudut-sudut yang rumit
• Proses menjahit dioptimalkan untuk kain non-logam
• Ujung kawat yang menonjol akan menimbulkan risiko pada membran yang berdekatan
• Kekhawatiran terhadap korosi atau kontak listrik membuat penguatan logam menjadi tidak disarankan
• Data kualifikasi telah menunjukkan bahwa kelas standar sudah memadai

Keputusan harus membandingkan konstruksi minimum yang memenuhi syarat dengan kebutuhan operasional aktual. Menambahkan kawat tanpa tujuan yang jelas dapat meningkatkan biaya dan kerumitan pembuatan tanpa meningkatkan kinerja yang membatasi masa pakai.

Peringkat Suhu: Evaluasi Fabrik Lengkap

Produk fiberglass sisipan kawat BSTFLEX saat ini dideskripsikan untuk layanan suhu tinggi di atas 1000°F / 538°C. Suhu dapat diterima yang persis bergantung pada konstruksi, perlakuan, pembebanan, dan kondisi paparan yang dipilih.

Kawat baja tahan karat tidak boleh digunakan sebagai acuan peringkat suhu pada kain keseluruhan. Benang fiberglass, perlakuan permukaan, paduan kawat, dan lapisan apa pun semuanya memengaruhi rentang yang dapat digunakan.

Untuk penyelidikan sambungan ekspansi, bedakan:

• Suhu gas proses normal
• Suhu desain
• Suhu ekskursi durasi pendek
• Suhu yang diharapkan pada lapisan kain yang diperkuat
• Durasi dan frekuensi ekskursi
• Beban mekanis saat material dalam keadaan panas
• Kekuatan tertahan yang diperlukan setelah paparan

Suhu proses yang tinggi dapat dikurangi sebelum mencapai lapisan penyangga oleh bantal insulasi atau lapisan termal lainnya. Sebaliknya, suhu gas yang tampaknya moderat masih dapat menciptakan titik panas lokal melalui radiasi, kebocoran, atau kontak dengan liner logam.

Penguatan Kawat Tidak Menciptakan Peringkat Tekanan

Sambungan ekspansi kain menahan tekanan melalui elemen fleksibel yang lengkap, jahitan, area penjepitan, dan geometri pendukung. Keberadaan kawat baja tahan karat pada satu lapisan kain tidak menentukan kapasitas tekanan atau vakum dari perakitan.

Sediakan:

• Tekanan operasional normal
• Tekanan desain maksimum
• Tekanan operasional negatif
• Pembalikan tekanan
• Tekanan transien atau lonjakan
• Frekuensi fluktuasi tekanan
• Klasifikasi kebocoran yang diperlukan

Di bawah tekanan negatif, sabuk dapat tertarik ke arah pelapis aliran atau bukaan saluran. Di bawah tekanan positif, elemen fleksibel dan area sambungan dapat menanggung beban ke luar. Perancang harus meninjau lebar sabuk aktif, konstruksi lapisan, sambungan, penjepit, dan jarak bebas pelapis secara bersama-sama.

Pergerakan Masih Bergantung pada Geometri

Penguatan kawat dapat mengubah kekakuan dan perilaku pembengkokan. Hal itu tidak menentukan berapa banyak pergerakan aksial, lateral, atau sudut yang dapat diserap oleh sambungan ekspansi.

Kemampuan pergerakan bergantung pada:

• Panjang fleksibel aktif
• Bentuk sabuk dan profil terpasang
• Jumlah dan ketebalan lapisan
• Arah penguatan kawat
• Konstruksi sudut persegi panjang
• Posisi sambungan dan tempelan
• Susunan penjepitan
• Suhu dan tekanan selama pergerakan
• Jumlah siklus yang diharapkan

Jangan menyetujui kain yang lebih berat atau diperkuat secara lebih kuat tanpa memeriksa apakah sabuk yang dihasilkan tetap cukup fleksibel untuk pergerakan yang diperlukan. Bahan yang lebih kuat dalam uji tarik datar mungkin tetap kurang cocok untuk sabuk yang dilipat rapat atau disiklus secara berulang.

Arah Penguatan Penting

Kawat yang dimasukkan dapat digabungkan dalam satu arah benang atau sesuai dengan pola lain yang ditentukan. Oleh karena itu, kain tersebut mungkin memiliki sifat yang berbeda di sepanjang arah lungsin dan pakan.

Spesifikasi bahan harus mengidentifikasi:

• Arah lungsin
• Arah pakan
• Arah kawat yang dimasukkan
• Arah pembebanan sabuk utama
• Orientasi pemotongan untuk panel dan manset
• Sifat mekanis yang diperlukan di setiap arah

Jika kawat hanya berjalan dalam satu arah, memutar pola pemotongan dapat mengubah cara penguatan menopang komponen yang sudah jadi. Hal ini harus dikendalikan pada gambar dan instruksi pemotongan daripada diputuskan di lantai produksi.

Paduan Kawat dan Paparan Korosi

“Kawat baja tahan karat” bukan merupakan spesifikasi korosi yang lengkap. Pemilihan paduan mungkin penting jika kain menemui gas buang basah, kondensat, garam, asam, atau bahan kimia pembersih.

Nyatakan media, tingkat kelembapan, titik embun, dan kemungkinan kimia kondensat. Jika kawat dapat terpapar melalui tepi yang terpotong atau area kain yang rusak, lingkungan sekitar harus dipertimbangkan.

Jangan berasumsi bahwa kawat tahan korosi mengubah seluruh kain fiberglass menjadi penghalang kimiawi. Anyaman tersebut tetap permeabel kecuali lapisan penyegel lain yang memenuhi syarat disertakan.

Lapisan Pendukung dan Lapisan Penyegel Gas Adalah Berbeda

Lapisan pendukung memberikan kekuatan mekanis dan stabilitas. Lapisan penyegel gas membatasi kebocoran. Bahan yang sama tidak boleh diberi kedua fungsi tersebut tanpa bukti yang memadai.

Kain fiberglass yang dimasukkan kawat dapat menopang membran lain dalam sambungan ekspansi multilapis, tetapi kawat yang dimasukkan tidak menyegel anyaman tersebut. Jika sambungan memerlukan kekencangan gas buang atau tingkat kebocoran lain yang ditentukan, tentukan bahan penghalang dan metode pengujian untuk sambungan buatan yang lengkap.

Periksa area yang paling mungkin memengaruhi kebocoran:

• Sambungan lapangan
• Sambungan pabrik
• Tepi yang dijepit
• Lubang baut
• Sudut
• Transisi antara bagian bulat dan persegi panjang
• Area yang rusak akibat gesekan atau panas berlebih

Meningkatkan penguatan tidak dapat mengompensasi penghalang gas yang tidak sesuai atau detail sambungan yang disegel dengan buruk.

Gunakan Bantal Isolasi di Sekitarnya

Bantal isolasi mengurangi suhu yang mencapai lapisan sabuk luar dan membantu mengisi celah saluran terbuka di sekitar pelapis aliran. Penutup serat kaca yang diperkuat kawat dapat dipertimbangkan jika bantal memerlukan dukungan tambahan terhadap getaran, penanganan, atau siklus termal berulang.

Desain harus menentukan:

• Jenis dan kepadatan isolasi
• Ketebalan bantal
• Konstruksi kain penutup
• Dukungan kawat atau jaring, jika diperlukan
• Jahitan dan lokasi sambungan
• Metode pemasangan bantal
• Jarak bebas dari pelapis aliran
• Orientasi jaring kawat yang dijahit
• Akses penggantian dan inspeksi

Bantal tidak boleh menghalangi pergerakan yang diperlukan atau diposisikan sedemikian rupa sehingga kawat, pin, atau jaring merusak sabuk fleksibel.

Sambungan Ekspansi Persegi Panjang Membutuhkan Perhatian Khusus

Sambungan persegi panjang memusatkan pergerakan dan tekanan di sekitar sudut. Kain yang diperkuat dapat membantu mendukung konstruksi, tetapi desain sudut tetap sangat penting.

Tinjau:

• Jari-jari sudut
• Jumlah lapisan di sudut
• Orientasi penguatan kawat
• Penempatan sambungan
• Penguatan manset lokal
• Kontinuitas batang penjepit
• Gabungan pergerakan aksial dan lateral
• Jarak bebas ke pelapis aliran

Menambahkan lapisan berat penuh yang diperkuat mungkin bukan solusi yang paling efisien jika masalah terkonsentrasi di sudut atau area penjepitan. Penguatan lokal terkadang dapat mengatasi beban sambil tetap menjaga fleksibilitas pada bentangan aktif.

Pemotongan, Penjahitan, dan Perawatan Tepi

Kawat yang dimasukkan memengaruhi fabrikasi tekstil. Uji coba produksi harus diselesaikan sebelum menyetujui konstruksi baru untuk produksi massal.

Periksa:

• Keausan alat potong
• Kontrol ujung kawat yang longgar atau menonjol
• Pemilihan dan keausan jarum
• Pembentukan jahitan melalui kain yang diperkuat
• Ketebalan sambungan
• Jari-jari lipatan
• Kompatibilitas dengan membran yang bersebelahan
• Pengikatan atau enkapsulasi tepi
• Tindakan pencegahan penanganan oleh pekerja

Kawat yang menonjol dapat merusak membran penyegel gas atau melukai pemasang. Oleh karena itu, tepi yang dipotong harus diselesaikan sesuai dengan konstruksi yang disetujui, bukan dibiarkan begitu saja tanpa perawatan.

Benang jahit harus dipilih berdasarkan suhu dan beban mekanisnya sendiri. Kain yang diperkuat tidak melindungi jahitan berperingkat lebih rendah dari kegagalan termal atau siklik.

Data Apa yang Harus Diminta dari Pemasok Kain?

Nilai tipikal dan nilai minimum yang dijamin harus dibedakan. Jika lapisan tersebut penting secara struktural, perancang harus menentukan nilai desain dan margin keamanan yang diperlukan daripada mengandalkan deskripsi pemasaran.

Cara Memutuskan Apakah Penguatan Diperlukan

Pemeriksaan Sambungan yang Ada Sebelum Penggantian Material

Sebelum meningkatkan ke fiberglass yang diperkuat kawat, dokumentasikan mengapa kain yang ada rusak.

Periksa untuk:

• Robekan sejajar atau tegak lurus dengan arah benang
• Abrasi terhadap pelapis aliran
• Kerusakan terkonsentrasi pada klem atau lubang baut
• Retak sudut
• Kegagalan jahitan
• Kerapuhan termal
• Kerusakan penghalang gas
• Isolasi basah atau bergeser
• Pergerakan sabuk yang berlebihan
• Runtuhnya vakum atau penggembungan tekanan

Pola kerusakan yang berbeda memerlukan tindakan korektif yang berbeda. Kain yang diperkuat baru dapat membantu di mana lapisan pendukung kekurangan margin mekanis. Kain tersebut tidak akan memperbaiki ketidaksejajaran, panjang aktif yang tidak memadai, pergerakan yang berlebihan, tepi pelapis yang tajam, atau material penghalang gas yang salah.

Informasi yang Diperlukan untuk RFQ Sambungan Ekspansi

Pertanyaan yang Sering Diajukan

Apakah setiap sambungan ekspansi kain memerlukan fiberglass yang diperkuat kawat?

Tidak. Banyak sambungan dapat menggunakan lapisan pendukung fiberglass biasa apabila bahan tersebut memenuhi kebutuhan kekuatan, suhu, dan pergerakan yang diperlukan. Penguatan kawat harus ditujukan untuk kebutuhan mekanis tertentu.

Apakah kawat yang disisipkan meningkatkan peringkat tekanan?

Tidak dengan sendirinya. Kemampuan tekanan merupakan bagian dari konstruksi sambungan ekspansi secara keseluruhan, termasuk semua lapisan kain, sambungan, penjepit, geometri, dan komponen pendukung.

Dapatkah fiberglass yang diperkuat kawat menjadi lapisan penyegel gas?

Bahan tersebut tidak boleh secara otomatis ditentukan kedap gas. Struktur tenunannya tetap tembus udara. Penghalang terpisah yang memenuhi syarat mungkin diperlukan untuk tingkat kebocoran dan media proses yang ditentukan.

Apakah fiberglass dengan sisipan kawat sama dengan jaring baja tahan karat?

Tidak. Fiberglass dengan sisipan kawat adalah tekstil tenun yang diperkuat. Jaring kawat adalah lapisan logam terpisah yang digunakan untuk retensi, perlindungan, atau dukungan. Bahan-bahan tersebut dapat digunakan bersama tetapi bukan pengganti langsung.

Apakah lebih banyak kawat selalu meningkatkan masa pakai?

Tidak. Lebih banyak kawat dapat menambah berat dan kekakuan serta dapat menyulitkan penjahitan dan perawatan tepi. Tingkat penguatan harus disesuaikan dengan persyaratan mekanis dan geometri gerakan.

Bisakah kain yang diperkuat kawat digunakan di sekitar bantal insulasi?

Ya. Kain tersebut dapat dievaluasi sebagai penutup bantal atau tekstil pendukung di mana getaran, penanganan, atau siklus termal memerlukan penguatan. Bantal, jaring, lapisan, dan sabuk fleksibel harus tetap dirancang sebagai sistem yang lengkap.

Data mekanis apa yang harus diminta oleh pembeli?

Minta nilai-nilai relevan dalam kedua arah kain, metode pengujian, status minimum atau khas, dan sifat yang dipertahankan setelah pengkondisian termal atau kimiawi representatif jika kondisi tersebut memengaruhi lapisan pendukung.

Bisakah BSTFLEX menyuplai sambungan ekspansi yang lengkap?

Ya. BSTFLEX dapat mengevaluasi kain rol, komponen tekstil fabrikasi, sabuk fleksibel pengganti, dan rangkaian sambungan ekspansi non-logam buatan khusus yang lengkap.

Minta Kain Bertulang Kawat atau Sambungan Ekspansi Lengkap

Untuk bahan gulungan, kirimkan suhu yang diperlukan, arah penguatan, konstruksi kain, ketebalan, lebar, kuantitas, dan fungsi lapisan yang dimaksudkan ke BSTFLEX. Tinjau ketersediaanKain Serat Kaca dengan Sisipan Kawat sebagai titik awal.

Untuk sabuk pengganti atau perakitan lengkap, berikan suhu proses, komposisi gas, tekanan, gerakan, dimensi saluran, detail flensa, dan foto atau gambar dari instalasi yang ada. BSTFLEX dapat menilai kebutuhan melalui rangkaian Sambungan Ekspansi Kain Non-Logam miliknya.

Pilihan kain berlapis, tidak berlapis, silika, dan bertulang lainnya dapat dibandingkan dalam kategori High Temperature Fabric.

Hubungi BSTFLEX untuk pemilihan material, tinjauan sampel, dan dukungan penawaran harga. Nyatakan apakah pertanyaan tersebut untuk kain rol, lapisan pendukung fabrikasi, komponen bantal insulasi, sabuk pengganti, atau sambungan lengkap.
