Bellows Beritsleting untuk Pemasangan Retrofit: Akses, Penutup, dan Pemasangan

Mengganti bellows mesin yang sudah aus menjadi sulit jika tidak ada ujung bebas untuk menggeser penutup baru. Ritsleting memanjang dapat memberikan jalur pemasangan lain: buka badan kain, posisikan di sekitar komponen yang ada, dan tutup di tempatnya. Manfaatnya bergantung pada perakitan lengkap, bukan hanya ritsletingnya saja.

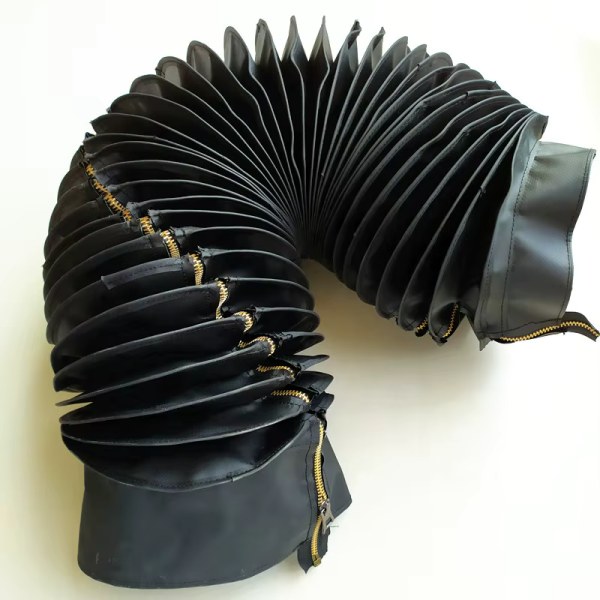

BSTFLEX bellows dengan ritsleting yang dijahit dibuat untuk aplikasi yang memerlukan perlindungan yang dapat dilepas di sekitar batang silinder, sekrup, poros, dan aktuator. Untuk pekerjaan retrofit, pertanyaan pertamanya adalah apakah badan kain, perlengkapan ujung, dan penyangga internal semuanya dapat dipasang tanpa pembongkaran komponen yang ingin Anda hindari.

Bisakah Bellows dengan Ritsleting Dipasang Tanpa Membongkar Mesin?

Terkadang bisa, tetapi tidak pada setiap pemasangan. Penutup yang terbuka di sepanjang panjangnya mungkin masih berisi cincin pemasangan tertutup atau pemandu internal yang tidak dapat melewati poros yang ada. Pelindung di dekatnya juga dapat menghalangi akses ke ritsleting atau pengencang ujung.

Sebelum memesan, identifikasi bagian mesin mana yang harus tetap terpasang dan penutup atau braket mana yang boleh dilepas sesuai prosedur perawatan yang disetujui. Gunakan informasi tersebut untuk memeriksa konstruksi bellows yang diusulkan.

Pilih Posisi Ritsleting dari Sisi Perawatan

Posisi ritsleting yang paling nyaman pada penutup yang longgar mungkin tidak dapat diakses setelah bellows dipasang. Tunjukkan sisi servis pada gambar mesin, termasuk ruang yang dibutuhkan untuk tangan, penggeser, dan alat yang digunakan pada pengencang ujung.

Untuk penutup bulat, tandai posisi bukaan pada tampilan ujung dan nyatakan arah pandangan. Untuk penutup persegi panjang, identifikasi sisi tertentu dan hubungannya dengan rangka pemasangan. Tunjukkan juga di mana penggeser berada saat penutup tertutup sepenuhnya.

Periksa posisi terhadap lingkungan kerja yang sebenarnya. Penutup tepat di bawah aliran serpihan atau saluran keluar pendingin mungkin memerlukan orientasi yang berbeda atau perlindungan tambahan. Bukaan yang nyaman di tengah perjalanan mungkin terhalang di posisi perawatan yang ditentukan.

Jika penutup pelindung diusulkan, tinjau tumpang tindih dan jarak bebasnya selama pergerakan penuh. Penutup tidak boleh terjepit di antara lipatan, tersangkut pada perangkat keras di dekatnya, atau menghalangi akses ke ritsleting.

Tentukan Pemasangan Ujung yang Dapat Diservis

Pada penutup yang dipasang dengan kerah, identifikasi permukaan penerima, keterlibatan kerah yang dapat digunakan, dan posisi klem. Periksa apakah klem dapat dibuka dan dilepas di sekitar komponen yang terpasang. Berikan akses ke mekanisme pengencangannya, dan jauhkan klem dari lipatan aktif dan ujung ritsleting kecuali desain yang disetujui menentukan lain.

Pada penutup yang dipasang dengan flensa, tunjukkan bagaimana ujung kain dan pelat pendukung terpasang. Flensa kain terpisah yang dikombinasikan dengan pelat pendukung satu bagian yang tidak dapat diakses mungkin masih mempersulit penggantian. Sepakati perangkat keras mana yang akan digunakan kembali dan bagian mana yang termasuk dalam rakitan bellows baru.

Perlengkapan ujung harus menempatkan penutup tanpa memelintirnya atau menarik tepi ritsleting hingga tidak sejajar. Jangan gunakan gaya klem tambahan untuk mengompensasi kerah yang tidak pas. Dimensi pemasangan dan persyaratan pengencangan harus mengikuti gambar yang disetujui dan instruksi perangkat keras.

Pemandu internal memerlukan perhatian yang sama seperti pemasangan. Nyatakan apakah sekrup atau poros yang dilindungi berputar, dan tanyakan bagaimana bellows akan tetap bersih darinya. Setiap pemandu atau penyangga yang diperlukan untuk pengoperasian juga harus memiliki jalur pemasangan yang praktis.

Sesuaikan Penutup dengan Persyaratan Akses

Ritsleting menyatukan tepi memanjang dari penutup terpisah yang dirancang khusus. Konfirmasikan apakah penutup harus terpisah sepenuhnya untuk pemasangan atau hanya terbuka cukup untuk tugas inspeksi tertentu. Ujung awal, arah pembukaan, dan akses penggeser harus disepakati sebelum diproduksi.

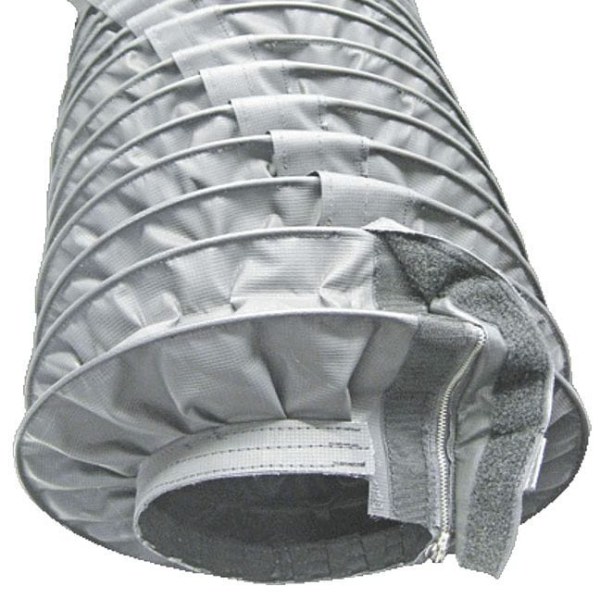

Penutup kait-dan-loop atau jepret dapat dipertimbangkan jika pengaturan pembukaan yang berbeda sesuai. Penutup tersebut tidak boleh dianggap dapat dipertukarkan dengan ritsleting: tumpang tindih, jarak pemasangan, paparan kontaminasi, dan paket lipatan mungkin berubah. Bandingkan rakitan yang diusulkan daripada memilih hanya berdasarkan seberapa cepat sampel longgar terbuka.

Demikian pula, konstruksi yang dapat dilepas tidak diperlukan untuk setiap aplikasi. Jika penutup tertutup dapat dipasang selama perakitan peralatan dan pembukaan rutin tidak diperlukan, evaluasi opsi tersebut dalam rangkaian bellows jahit kustom. Tentukan bukaan memanjang jika itu memecahkan masalah pemasangan atau servis yang sebenarnya.

Periksa Pergerakan dengan Ritsleting Tertutup Sepenuhnya

Penutup retrofit harus pas dalam kondisi pengoperasiannya, dengan penutup terpasang dan kedua ujungnya diamankan. Evaluasi jarak bebas di sekitar komponen yang dilindungi, di samping penggeser, dan di sekitar bagian luar lipatan. Lebar kain penutup yang terbuka tidak menentukan jarak bebas pemasangan.

Berikan jarak pemasangan terpendek dan terpanjang antara referensi pemasangan yang sama. Sertakan posisi perawatan yang ditentukan atau persyaratan perjalanan tambahan secara terpisah. panduan pengukuran bellows jahit kustommenjelaskan cara mencatat panjang ini dan membedakan badan yang fleksibel dari fitting ujung.

Jangan mendapatkan lintasan ekstra dengan membiarkan ritsleting terbuka sebagian, meregangkan penutup hingga tegang, atau memaksa lipatan ke ruang yang lebih kecil. Rakitan yang selesai harus dapat mengakomodasi gerakan yang diperlukan dalam rentang operasi yang disetujui.

Untuk penutup yang tertutup rapat atau bergerak cepat, minta peninjauan aliran udara. Ritsleting adalah fitur akses, bukan ventilator tertulis. Aturan ventilasi apa pun harus dipilih dengan mempertimbangkan kondisi kontaminasi.

Tinjau Kain dan Penutup sebagai Satu Rakitan

Tentukan lingkungan pengoperasian sebelum memilih kain. Sertakan rincian pendingin atau cairan pembersih, kontak oli, partikel abrasif, serpihan panas, panas radiasi, dan frekuensi fleksi yang diharapkan. Deskripsi umum seperti "suhu tinggi" atau "tahan oli" membiarkan pertanyaan pemilihan yang penting tidak terjawab.

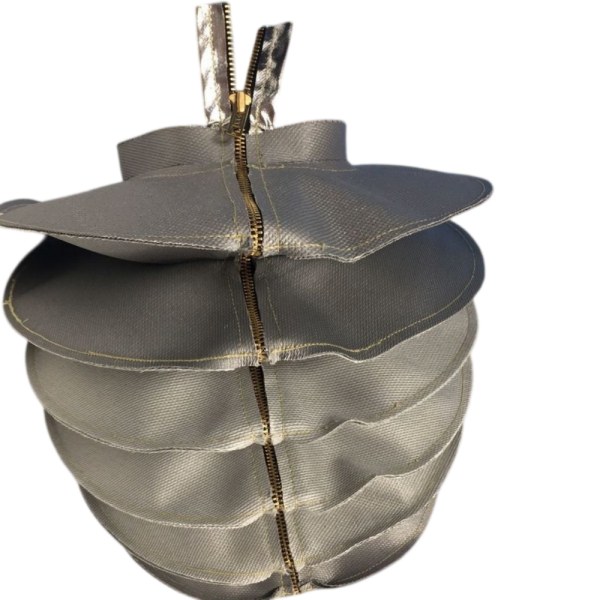

Untuk aplikasi yang terpapar panas, tinjau pelapis, kain dasar, benang jahit, pita ritsleting, elemen pengencang, dan perangkat keras ujung secara bersamaan. Kain tahan panas maupun elemen ritsleting logam saja tidak dapat menentukan kemampuan suhu dari penutup yang lengkap.

Jangan menganggap bahwa ritsleting terjahit yang tertutup menyediakan segel kedap cairan. Jika semprotan pendingin, pembilasan, atau pengecualian partikel halus sangat penting, nyatakan persyaratan paparan dan penerimaan agar keliman, penutup, ujung, dan vent apa pun dapat dievaluasi sebagai satu sistem.

Paparan serpihan yang berat atau tajam mungkin memerlukan konstruksi pelindung yang berbeda atau pelindung tambahan. Jelaskan puing-puing yang sebenarnya alih-alih menganggap setiap bellows kain cocok untuk setiap operasi pemesinan.

Rencanakan Pemasangan dan Pemeriksaan Kembali Beroperasi

Pemasangan harus dilakukan oleh personel berwenang menggunakan prosedur pemeliharaan mesin dan gambar bellows yang disetujui. Sebelum pekerjaan teknis, isolasi energi berbahaya, kendalikan energi tersimpan, amankan komponen dari gerakan yang tidak disengaja, dan verifikasi kondisi aman. Membuka ritsleting tidak membuat mekanisme berenergi aman untuk diservis.

Sebelum melepas penutup lama, catat orientasinya, pengaturan pemasangan, serta gesekan atau kerusakan apa pun. Bersihkan area sekitar menggunakan metode yang kompatibel dengan peralatan agar puing-puing longgar tidak masuk ke komponen yang dilindungi.

Selama pemasangan, jaga agar badan kain tidak terpelintir dan sejajarkan tepi penutup pasangannya. Jangan gunakan slider untuk menarik penutup yang kekecilan atau tidak sejajar di sekitar komponen. Ketika penutupan terhalang, hentikan dan periksa adanya kain yang terjebak, puing-puing, atau posisi yang salah alih-alih menerapkan lebih banyak tenaga.

Sebelum kembali beroperasi, pastikan kedua ujungnya aman, ritsleting terpasang sepenuhnya, bagian-bagian yang longgar dilepas, dan celah yang diperuntukkan sudah ada. Kembalikan pelindung yang diperlukan dan ikuti prosedur teruji di lokasi untuk pemeriksaan gerakan terkontrol apa pun. Jauhkan personel dari bagian yang bergerak; isolasi kembali peralatan sebelum melakukan penyesuaian.

Amati apakah lipatan mengompresi secara merata, penutup tetap sejajar, dan penutup tidak terkena perangkat keras di sekitarnya. Selidiki gesekan, tarikan tidak normal, atau distorsi akibat udara sebelum menerima pemasangan. Penutup kontaminasi kain tidak boleh dianggap menggantikan pelindung personel yang diperlukan.

Jaga agar Penutup Tetap Dapat Diservis

Selama pemeliharaan terjadwal, periksa perikatan ritsleting, slider, jahitan, transisi ujung, dan area pemasangan. Periksa apakah ada serpihan yang terjebak, pita yang robek, lipatan yang rusak, atau tanda-tanda bahwa penutup telah ditarik melebihi gerakan yang diperuntukkan.

Gunakan produk pembersih dan pelumas apa pun hanya jika disetujui untuk penutup dan kain yang dipilih. Ritsleting yang berulang kali sulit dioperasikan memerlukan pemeriksaan keselarasan, kontaminasi, dan akses, bukan sekadar tarikan yang lebih keras. Atur interval inspeksi sesuai dengan tugas peralatan dan lingkungan pengoperasian alih-alih menganggap satu interval cocok untuk setiap mesin.

Pertanyaan yang Diajukan Pembeli Tentang Retrofit Bellows

Bisakah ritsleting ditambahkan ke bellows tertutup yang ada?

Hal ini memungkinkan setelah peninjauan konstruksi, tetapi memotong celah bukanlah solusi yang setara. Bukaan yang diusulkan membutuhkan penguatan tepi yang sesuai, transisi ujung, dan keselarasan penutupan, dan penyangga internal apa pun harus tetap berfungsi. Kirimkan foto dan rincian konstruksi sebelum memodifikasi penutup.

Bisakah bellows beritsleting dipasang di sekitar batang silinder hidrolik yang terpasang?

Ini dapat dipertimbangkan ketika bukaan kain, dudukan ujung, dan akses servis memungkinkan pemasangan di sekitar batang. Konfirmasikan permukaan penerima dan jalur rakitan di kedua ujungnya; ritsleting saja tidak menjamin bahwa tidak ada komponen silinder yang perlu dilepas.

Apakah penggantian perlu meniru posisi ritsleting lama?

Tidak selalu. Simpan posisi yang ada sebagai referensi, tetapi laporkan masalah akses, penumpukan serpihan, atau gesekan apa pun. Posisi yang direvisi harus diperiksa terhadap pengaturan pemasangan dan lintasan penuh sebelum disetujui.

Minta Custom Zippered Bellows untuk Proyek Retrofit

Kirimkan foto pemasangan yang menampilkan sisi servis, tampilan ujung kedua dudukan, dan sketsa berdimensi. Sertakan panjang terkompresi dan terpanjang yang diperlukan, kelonggaran internal, ruang luar maksimum, usulan posisi ritsleting, dan pemandu atau penyangga apa pun.

Nyatakan apa yang harus tetap terpasang selama penggantian, kondisi pengoperasian, jumlah, dan apakah perangkat keras pemeliharaan yang ada akan digunakan kembali. Untuk proyek OEM, sertakan revisi gambar dan urutan pemasangan yang diperuntukkan.
