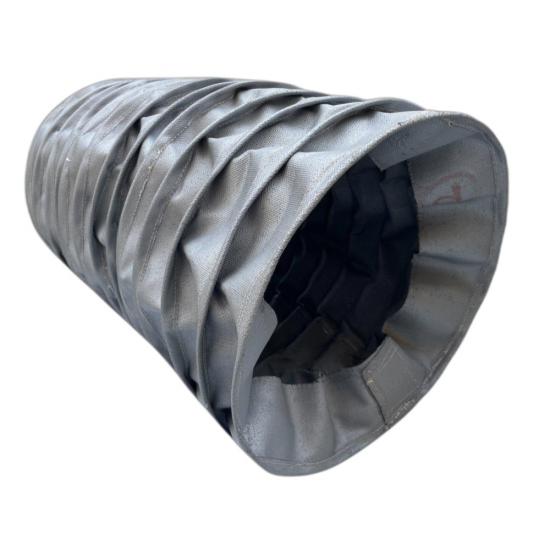

BSTFLEX Sewn Wire Supported Bellows adalah penutup pelindung fleksibel khusus yang dirancang untuk aplikasi industri berdiameter besar, langkah panjang, dan menuntut kinerja tinggi. Struktur penyangga kawat internal membantu mempertahankan bentuk bellow selama peregangan dan kompresi, mengurangi kendur kain dan meningkatkan stabilitas selama pergerakan mesin yang berulang.
Bellow berbahan kain yang diperkuat kawat ini cocok untuk melindungi silinder hidrolik, poros, aktuator, mekanisme teleskopik, dan komponen bergerak lainnya dari debu, serpihan logam, abrasi, oli, cairan pendingin, percikan api, dan panas.
Setiap bellow dapat disesuaikan dalam hal diameter dalam, diameter luar, panjang terkompresi, panjang memanjang, langkah, jarak antar kawat, bahan kain, dan konfigurasi pemasangan. Nilon berlapis, fiberglass berlapis silikon, fiberglass berlapis PTFE, fiberglass berlapis aluminium, dan kain teknis lainnya tersedia untuk aplikasi standar atau suhu tinggi.
pesanan (moq):
1BSTFLEX Bellows yang Didukung Kawat Jahit adalah penutup pelindung fleksibel khusus yang dirancang untuk aplikasi industri berdiameter besar, langkah panjang, dan berat di mana bellows kain tanpa penyangga konvensional mungkin tidak mempertahankan bentuk atau stabilitas yang cukup.
Bellows ini dibuat dari kain industri fleksibel yang dikombinasikan dengan sistem pendukung kawat internal. Penguatan kawat membantu mempertahankan profil melingkar bellows selama ekstensi dan kompresi, mengurangi kain yang melorot, dan memberikan pergerakan terkontrol pada jarak tempuh yang jauh.
Konstruksi ini sangat cocok untuk poros besar, silinder hidrolik, aktuator, rakitan teleskopik, dan mesin industri yang terpapar debu, partikel logam, oli, pendingin, abrasi, panas, dan kontaminan lainnya.
Fitur utama dari desain bellows ini adalah kerangka kawat internal.
Alih-alih mengandalkan sepenuhnya pada kekakuan lipatan kain, kawat pendukung membantu membentuk dan menstabilkan setiap konvolusi. Hal ini memungkinkan bellows berdiameter besar untuk tetap lebih konsisten dalam bentuk selama pergerakan mesin yang berulang.
Konstruksi ini menawarkan beberapa keunggulan:
BSTFLEX memproduksi bellows yang didukung kawat sesuai dengan dimensi aktual, langkah, dan ruang pemasangan peralatan yang tersedia.
| Spesifikasi | Opsi Khusus |
|---|---|
| Tipe Bellows | Dukungan KawatBellows Jahit yang Didukung |
| Bentuk | Bulat / Silindris |
| Diameter Dalam | Khusus |
| Diameter Luar | Khusus |
| Panjang Ekstensi | Khusus |
| Panjang Terkompresi | Khusus |
| Langkah | Sesuai dengan aplikasi |
| Dukungan Kawat | Diameter dan jarak khusus |
| Bahan Kain | Sesuai dengan lingkungan |
| Konstruksi Ujung | Kerah, flensa, klem, atau khusus |
| Penutup | Tertutup, ritsleting, perekat (hook-and-loop), atau kustom |
| Produksi | Prototipe dan kuantitas OEM |
Diameter kawat, jarak penyangga, dan geometri konvolusi dapat disesuaikan menurut diameter bellows, frekuensi pergerakan, dan stabilitas struktural yang diperlukan.
Bellows pelindung berdiameter besar menghadirkan tantangan teknik yang berbeda dari bellows jahit konvensional yang lebih kecil.
Seiring bertambahnya diameter, kain yang tidak disangga dapat menjadi lebih rentan terhadap:
Konstruksi yang disangga kawat membantu mempertahankan profil bellows selama pergerakan dan oleh karena itu sangat cocok untuk peralatan industri besar.
Aplikasi umum meliputi:
Bellows yang disangga kawat juga efektif jika terdapat perbedaan besar antara panjang yang terkompresi penuh dan panjang yang terentang penuh.
Struktur penyangga internal memungkinkan beberapa lipatan terkontrol untuk mengembang pada jarak tempuh yang jauh sambil tetap mempertahankan konfigurasi terkompresi yang relatif ringkas.
Hal ini membuat desain tersebut cocok untuk:
BSTFLEX dapat memproduksi bellows kain yang disangga kawat menggunakan berbagai tekstil teknis tergantung pada suhu, abrasi, minyak, bahan kimia, dan paparan lingkungan.
Cocok untuk perlindungan mesin industri umum yang memerlukan fleksibilitas, ketahanan abrasi, dan perlindungan terhadap kontaminasi.
Direkomendasikan untuk aplikasi suhu tinggi dan mesin yang terpapar panas, percikan api, atau permukaan panas.
Cocok untuk lingkungan yang memerlukan ketahanan suhu, ketahanan kimia, dan pengurangan adhesi permukaan.

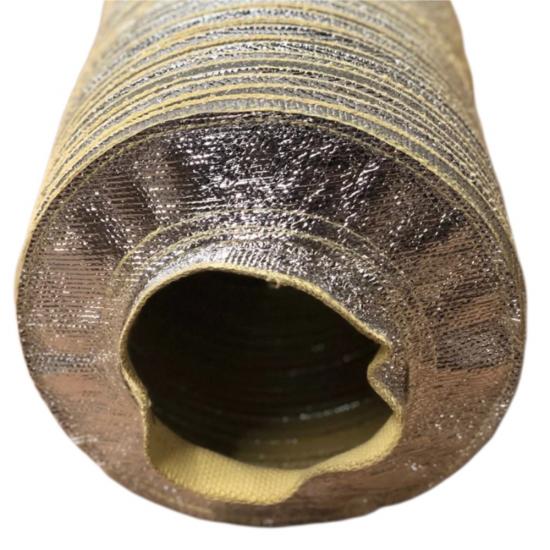

Digunakan di tempat yang memerlukan pantulan panas radiasi di sekitar tungku, pengecoran, mesin panas, atau peralatan pemrosesan.
Konstruksi khusus dapat dikembangkan untuk aplikasi yang terpapar panas ekstrem, partikel panas, dan lingkungan industri yang berat.
Konstruksi yang didukung kawat sangat berguna untuk bellows suhu tinggi karena banyak kain teknis tahan panas kurang cocok untuk membentuk struktur akordeon kaku yang dapat menopang diri sendiri.
Sistem kawat internal membantu menjaga geometri bellows sekaligus memungkinkan kain tahan panas tetap fleksibel.
Tergantung pada aplikasinya, BSTFLEX dapat mengevaluasi material untuk paparan terhadap:
Kain, benang jahit, kawat pendukung, dan perangkat keras pemasangan harus dipilih sesuai dengan kondisi pengoperasian yang sebenarnya.
Bellows yang dijahit dan didukung kawat dapat melindungi komponen bergerak dari:
Komponen yang dilindungi secara umum meliputi:
BSTFLEX dapat menggabungkan konfigurasi ujung yang berbeda sesuai dengan desain mesin.
Opsi yang tersedia meliputi:
Untuk peralatan yang tidak mudah dibongkar, konstruksi yang didukung kawat dengan belahan atau ritsleting juga dapat dievaluasi.
BSTFLEX Sewn Wire Supported Bellows cocok untuk:
Untuk penawaran harga dan evaluasi desain, harap berikan:
BSTFLEX dapat mengevaluasi kain yang diperlukan, jarak penyangga kawat, geometri lipatan, dan konfigurasi pemasangan sesuai dengan aplikasi sebenarnya.
BSTFLEX menggabungkan kemampuan menjahit industri kustom dengan pengalaman dalam kain teknis bersuhu tinggi. Hal ini memungkinkan kami untuk mengembangkan bellows yang didukung kawat tidak hanya untuk perlindungan mesin konvensional, tetapi juga untuk aplikasi berdiameter besar dan bersuhu tinggi di mana bellows kain standar mungkin tidak memberikan stabilitas struktural yang memadai.
Dimensi kustom, penguatan kawat, material khusus, pengaturan pemasangan, dan produksi OEM tersedia.
Kirimkan dimensi, langkah yang diperlukan, suhu operasional, dan gambar aplikasi Anda kepada kami untuk dievaluasi.
