Selongsong Hibrida Serat Kaca Karbon untuk Tabung Komposit

Gambar yang menyebutkan "selongsong karbon/kaca" masih menyisakan beberapa pertanyaan bagi pemasok. Berapa banyak masing-masing serat yang harus ada dalam jalinan? Berapa diameter selongsong setelah dipasang ke inti? Ke arah mana penguatan harus mengikuti? Jawaban atas pertanyaan-pertanyaan ini memengaruhi tekstil yang Anda pesan dan laminasi yang dapat Anda buat darinya.

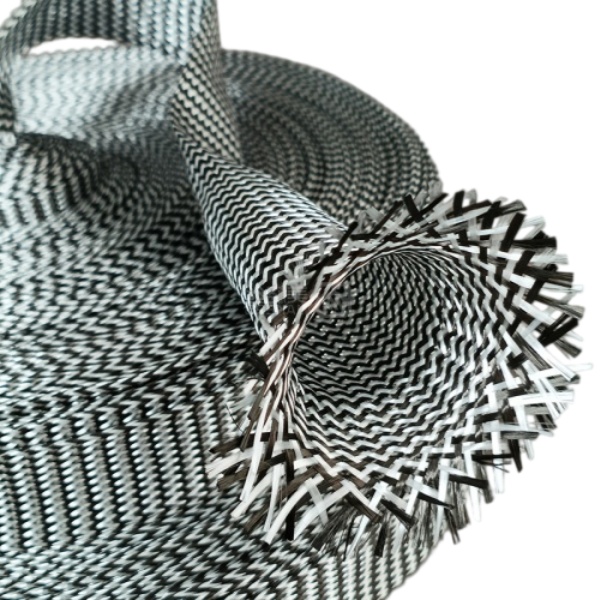

Selubung Hibrida Serat Kaca KarbonMenggabungkan benang karbon dan kaca dalam jalinan tubular. Ini adalah penguat kering untuk komposit yang diresapi resin, dengan diameter, sudut jalinan, dan rasio serat yang ditentukan untuk proyek tersebut. Gunakan gambar bagian dan metode pemrosesan untuk menentukan detail tersebut sebelum memilih sampel.

Mulailah dengan tugas lapisan ini.

Identifikasi beban yang harus ditanggung oleh tabung jadi dan peran lapisan hibrida dalam laminasi. Selongsong jalinan menempatkan benangnya secara diagonal di sekitar inti. Sudut pemasangannya dapat berubah ketika jalinan mengembang di bagian yang lebih besar atau menyusut di bagian yang lebih kecil. Desain yang membutuhkan penguatan memanjang yang substansial mungkin memerlukan lapisan lain dengan serat aksial. Desain yang dikendalikan oleh torsi, tekukan, atau benturan lokal memerlukan rencana penataan dan pengujian tersendiri.

Benang karbon dan kaca dapat disusun dalam berbagai proporsi dan pola jalinan. Keberadaan keduanya dalam satu tabung tidak menentukan kekakuan, kinerja benturan, atau umur kelelahan bagian yang telah mengeras. Sifat-sifat tersebut bergantung pada laminasi lengkap, termasuk susunan serat, resin, volume serat, kualitas pembuatan, dan kondisi pengujian. Tentukan kinerja yang dibutuhkan pada tingkat bagian, kemudian bandingkan konstruksi tekstil yang diusulkan dengan kinerja tersebut.

Jelaskan campuran serat tersebut sedemikian rupa sehingga pemasok dapat memahaminya.

“Setengah karbon, setengah kaca” dapat berarti jumlah pembawa benang yang sama, massa serat kering yang sama, atau pola visual yang berg alternating. Ini adalah instruksi yang berbeda. Nyatakan apakah gambar Anda mengontrol rasio karbon-ke-kaca berdasarkan berat, nomor benang, atau tata letak yang ditentukan. Jika penampilan penting pada permukaan akhir, identifikasi sisi yang akan tetap terlihat dan berikan sampel atau gambar yang ditandai.

Berikan kepada pemasok spesifikasi jenis benang, ukuran serat, jenis kaca, berat kering target, dan variasi yang diizinkan. Tanyakan properti mana yang diukur pada selubung yang rileks dan mana yang dikutip pada diameter terpasang yang ditentukan. Jika campuran yang diminta adalah target pengembangan dan bukan spesifikasi yang disetujui, sebutkan hal tersebut. Hal ini memungkinkan program sampel untuk membandingkan konstruksi tanpa memperlakukan rasio yang belum diuji sebagai rasio akhir.

Periksa jalur instalasi lengkapnya

Untuk tabung lurus, berikan diameter luar permukaan yang akan menerima selongsong dan panjang yang akan ditutupi. Untuk inti yang meruncing atau bertingkat, tandai diameter terkecil dan terbesar, panjang transisi, dan bahu. Sertakan setiap fitting yang harus dilewati jalinan kering, bahkan ketika fitting tersebut berada di luar area penguatan yang sudah jadi.

Pasang sampel pendek pada inti sebenarnya atau mandrel representatif. Selongsong yang melewati titik terlebar mungkin akan terpasang berbeda pada bagian yang lebih sempit. Periksa area terbuka, benang yang menggumpal, distribusi karbon/kaca yang tidak merata, dan perubahan sudut jalinan. Tandai posisi awal dan akhir pemasangan, lalu ukur panjang kering yang terpakai. Pengukuran ini lebih berguna untuk pengambilan keputusan panjang pemotongan produksi daripada hanya panjang tabung nominal saja.

Jalankan sampel melalui proses resin yang dimaksud.

Beri tahu pemasok apakah selongsong akan dibuat dengan metode hand lay, vacuum infused, atau menggunakan proses lain yang disetujui. Sebutkan sistem resin yang digunakan dan identifikasi lapisan lain yang akan berada di bawah atau di atas jalinan. Konfirmasikan ukuran benang dan tingkat pembasahan dengan resin yang dipilih. Pemeriksaan dry-fit menunjukkan bagaimana tekstil menempel pada inti; pemeriksaan ini tidak dapat menunjukkan bagaimana laminasi yang telah mengeras akan berfungsi.

Buat satu bagian percobaan menggunakan susunan serat yang diusulkan. Catat posisi jalinan serat yang terpasang, penyerapan resin, area yang sulit dibasahi, celah yang terlihat, dan kondisi ujung potongan. Setelah pengeringan, periksa bagian tersebut sesuai dengan gambar dan uji penerimaan proyek. Saat membandingkan dua campuran serat, jaga agar geometri inti dan kondisi pemrosesan tetap konsisten sehingga percobaan tersebut memberikan informasi yang berguna tentang perubahan tekstil.

Kirimkan permintaan lengkap

Permintaan OEM untuk pelapis hibrida harus mencakup:

• Gambar bagian yang menunjukkan rentang diameter, transisi, jalur pemasangan, dan panjang cakupan yang dibutuhkan.
• Fungsi yang dimaksudkan dari lapisan hibrida dan rasio karbon/kaca yang disetujui, jenis benang, sudut jalinan, atau persyaratan berat kering.
• Resin, urutan penataan lapisan, metode impregnasi, dan uji penerimaan untuk bagian yang sudah jadi.
• Panjang sampel yang diminta, jumlah percobaan, format gulungan atau potongan, dan perkiraan jumlah produksi.
• Segala persyaratan terkait tampilan permukaan, penanganan, atau pengemasan yang memengaruhi konstruksi jalinan kawat.

Jika desain yang disetujui mensyaratkan jalinan yang hanya terbuat dari benang karbon, lihatSelongsong Anyaman Serat KarbonHalaman produk. Jika terutama membutuhkan serat yang membentang di sepanjang tabung, makaSelongsong Serat Karbon SearahIni adalah arsitektur penguatan yang berbeda. Pilih konstruksi berdasarkan gambar laminasi dan hasil uji, bukan berdasarkan kemiripan nama produk.

Diskusikan contoh konstruksi.

Kirimkan gambar, campuran serat yang diusulkan, dan detail proses ke BSTFLEX. Kami dapat meninjau diameter yang diminta, konstruksi jalinan, dan format pasokan untuk sampel. Setujui pemasangan kering dan uji coba proses sebelum menetapkan spesifikasi produksi.Halaman produk Selongsong Hibrida Serat Kaca Karbonmerupakan titik awal untuk penyelidikan teknis.
