Kain Serat Kaca Dilapisi Vermikulit untuk Penutup Isolasi Lepas Pasang: Lapisan Sisi Panas, Posisi Lapisan, dan Spesifikasi

Kain fiberglass berlapis vermikulit dapat digunakan dalam penutup isolasi yang dapat dilepas ketika lapisan tekstil yang fleksibel harus tahan terhadap suhu yang lebih tinggi, abrasi panas, dan paparan termal berulang. Posisi yang paling sesuai tidak otomatis berada di bagian luar jaket. Bergantung pada desain peralatan dan selimut, bahan ini dapat berfungsi sebagai pelapis sisi panas, kain penahan isolasi, lapisan penguat, atau kain bagian dalam yang dilindungi.

Posisi lapisan yang benar sangat penting karena setiap bagian dari jaket isolasi yang dapat dilepas menjalankan fungsi yang berbeda. Kain sisi panas menghadap ke peralatan, inti isolasi membatasi perpindahan panas, cangkang luar melindungi perakitan dari penanganan dan paparan lingkungan, serta jahitan dan penutup menjaga penutup tetap dapat digunakan.

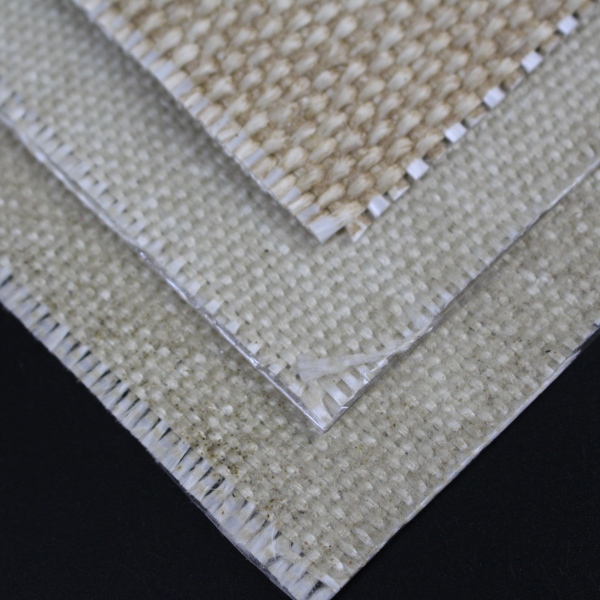

BSTFLEX menyediakan Vermiculite Coated Fiberglass Fabric dalam beberapa pilihan berat dan ketebalan untuk fabrikasi industri. Penutup kustom lengkap tersedia melalui Selimut Isolasi yang Dapat Dilepas jangkauan.

Jawaban Singkat: Di Mana Fiberglass Vermikulit Harus Digunakan dalam Penutup Insulasi?

Evaluasi fiberglass dilapisi vermikulit ketika lapisan kain yang diusulkan terpapar suhu yang lebih tinggi, panas radiasi, kontak langsung dengan peralatan panas, abrasi panas, atau lingkungan termal yang lebih parah daripada yang seharusnya dialami oleh kain luar berpelapis polimer konvensional.

Posisi yang umum meliputi:

• Lapisan sisi panas yang menghadap ke peralatan
• Kain bagian dalam di sekitar inti insulasi suhu tinggi
• Kain penahan insulasi
• Lapisan penguatan di dalam jaket multi-lapisan
• Penghalang termal di bawah cangkang luar bersuhu lebih rendah
• Lapisan dalam di sekitar katup, flensa, komponen pembuangan, dan mesin panas

Untuk jaket atau penutup luar yang terpapar minyak, kelembapan, cuaca, dan penanganan berulang, yang sesuai Silicone Coated Fiberglass Fabric sering dievaluasi untuk cangkang luar sementara fiberglass vermikulit tetap berada di posisi internal yang lebih panas.

Pahami Fungsi Lapisan Sebelum Memilih Kain

Fiberglass berlapis vermikulit dapat mendukung beberapa fungsi ini, tetapi nama bahan tidak menentukan seluruh konstruksi jaket. Kain harus ditentukan berdasarkan posisi dan tugasnya yang tepat.

Kapan Fiberglass Vermikulit Menjadi Pelapis Sisi Panas yang Cocok?

Pelapis sisi panas adalah kain yang paling dekat dengan peralatan panas. Posisi ini dapat membuat tekstil terpapar panas konduktif, panas radiasi, getaran, tepi tajam, kerak, dan siklus termal berulang.

Fiberglass berlapis vermikulit adalah kandidat praktis bila:

• Suhu pelapis tetap berada dalam kisaran yang disetujui untuk kelas yang dipilih
• Permukaan yang diberi perlakuan mineral kering lebih disukai di dekat sumber panas
• Kain harus tahan terhadap panas yang lebih parah daripada permukaan berlapis silikon konvensional
• Permukaan peralatan atau perangkat keras yang berdekatan dapat menimbulkan abrasi panas
• Selimut harus tetap cukup fleksibel untuk pelepasan dan pemasangan kembali
• Konstruksi kain yang dipilih sesuai dengan proses penjahitan dan pembentukan yang diperlukan

BSTFLEX Vermiculite Coated Fiberglass Fabric diterbitkan untuk aplikasi suhu tinggi hingga sekitar 815°C / 1500°F tergantung pada waktu paparan, sumber panas, pemasangan, dan kondisi kerja. Angka ini berlaku untuk kelas kain yang dipilih, tidak secara otomatis berlaku untuk selimut yang sudah selesai.

Suhu Peralatan Tidak Sama dengan Suhu Pelapis

Sebuah katup, flensa, pipa, atau komponen pembuangan mungkin memiliki suhu permukaan yang berbeda dari suhu yang diukur di bagian lain dalam proses tersebut. Kain juga dapat mengalami titik panas lokal di sekitar baut, flensa, las, penyangga, atau celah pada insulasi.

Untuk pemilihan bahan, identifikasi:

• Suhu permukaan peralatan normal
• Suhu permukaan maksimum yang masuk akal
• Durasi dan frekuensi lonjakan suhu
• Apakah pelapis menyentuh peralatan secara langsung
• Apakah celah udara, jaring, atau lapisan lain memisahkan kain dari permukaan
• Sumber panas radiasi terdekat
• Getaran, gesekan, atau gerakan yang diharapkan

Jangan memilih kain hanya dari suhu fluida proses. Suhu pada posisi pelapis aktual adalah nilai yang lebih relevan.

Kain Sisi Panas dan Cangkang Luar Tidak Dapat Saling Ditukar

Kain yang cocok untuk kontak bersuhu tinggi tidak otomatis menjadi bahan jaket eksternal terbaik. Bagian luar penutup yang dapat dilepas mungkin memerlukan ketahanan terhadap hujan, oli, pembersihan, penanganan rutin, dan pelipatan berulang.

Fiberglass berlapis vermikulit memiliki permukaan yang diberi perlakuan mineral kering yang dipilih terutama untuk perlindungan termal dan abrasi panas. Fiberglass berlapis silikon menyediakan permukaan berlapis karet yang lebih sering dipilih untuk ketahanan terhadap kelembapan, ketahanan terhadap oli, paparan cuaca, dan penanganan berulang.

Susunan multi-lapis yang khas oleh karena itu dapat menggunakan:

Ini bukan resep universal. Susunan lapisan harus dipilih untuk peralatan, lingkungan, dan rutinitas perawatan yang sebenarnya.

Dapatkah Serat Kaca Vermikulit Digunakan sebagai Penutup Luar?

Bahan ini dapat digunakan sebagai lapisan luar dalam aplikasi dalam ruangan atau aplikasi terlindung yang sesuai di mana ketahanan suhu tinggi lebih penting daripada kedap cuaca. Namun, bahan ini tidak boleh secara otomatis menggantikan cangkang luar yang dilapisi pada kondisi basah, berminyak, atau di luar ruangan.

Sebelum menggunakannya di bagian luar, evaluasi:

• Paparan hujan, kondensasi, dan penyemprotan air
• Kontaminasi oli, bahan bakar, atau cairan proses
• Abrasi permukaan selama pelepasan dan penyimpanan
• Kemampuan membersihkan yang diperlukan
• Frekuensi penanganan
• Apakah permukaan mineral kering dapat diterima oleh pengguna
• Perlindungan jahitan, tepi potong, dan bukaan

Kain tahan air saja tidak membuat jaket jadi kedap air. Jahitan, penutup, potongan, penetrasi, dan arah tumpang tindih tetap menjadi bagian dari desain perakitan.

Pilih Ketebalan berdasarkan Tugas Lapisan, Bukan Hanya berdasarkan Suhu

BSTFLEX menyediakan kain fiberglass berlapis vermikulit standar dari sekitar 0,8 mm hingga 3,0 mm. Ketebalan yang tepat bergantung pada fleksibilitas, abrasi, dukungan mekanis, fabrikasi, dan penghalang termal yang diperlukan.

Ini adalah titik awal pemilihan, bukan batas aplikasi universal. Kain yang lebih berat dapat meningkatkan daya tahan dan massa termal, tetapi juga dapat menambah berat selimut, ketebalan jahitan, dan ketahanan terhadap tekukan di sekitar peralatan kecil.

Ketebalan yang Lebih Besar Tidak Secara Otomatis Berarti Peringkat Suhu yang Lebih Tinggi

Meningkatkan ketebalan kain tidak melipatgandakan suhu servis yang disetujui. Kemampuan suhu bergantung pada serat, perlakuan, konstruksi, dan kondisi paparan.

Kelas yang lebih tebal dapat memberikan:

• Lebih banyak bahan terhadap abrasi
• Massa termal yang lebih besar
• Peningkatan ketahanan terhadap keausan setempat
• Lebih banyak dukungan struktural di dalam selimut

Ini juga dapat menciptakan:

• Ketebalan jahitan yang lebih besar
• Penurunan tirai di sekitar geometri yang ketat
• Berat selimut yang lebih tinggi
• Pelipatan dan penyimpanan yang lebih sulit
• Stres tambahan di sekitar penutup

Setujui bahan dalam sampel fabrikasi representatif alih-alih memilih kain terberat yang tersedia secara default.

Sesuaikan Kain dengan Inti Isolasi

Kain sisi panas dan inti isolasi harus dipilih secara bersamaan. Lapisan harus mampu menampung, mendukung, atau melindungi isolasi yang dipilih tanpa menimbulkan kekakuan atau keausan yang tidak perlu.

Konfirmasikan:

• Bahan isolasi
• Ketebalan dan kepadatan isolasi
• Apakah inti dikilting, berlapis, atau dienkapsulasi
• Apakah jaring baja tahan karat atau lapisan pendukung lainnya diperlukan
• Kompresi yang diharapkan di sekitar flensa, sudut, dan penutup
• Apakah inti dapat mengendap selama penanganan berulang
• Apakah migrasi serat memerlukan kontrol tambahan

Kinerja termal penutup berasal terutama dari sistem isolasi lengkap. Fiberglass vermikulit adalah lapisan kain; itu tidak boleh dianggap sebagai pengganti ketebalan isolasi massal yang diperlukan.

Benang Jahit, Jahitan, dan Perawatan Tepi Harus Sesuai dengan Lapisan

Lapisan suhu tinggi dapat gagal pada jahitan dengan peringkat lebih rendah jika benang jahit atau konstruksi jahitan tidak sesuai untuk kondisi setempat.

Spesifikasi fabrikasi harus mengidentifikasi:

• Bahan dan ukuran benang
• Jenis jahitan dan kepadatan jahitan
• Kelonggaran jahitan
• Jumlah lapis pada area yang diperkuat
• Metode pelipatan atau pengikatan tepi
• Posisi jahitan relatif terhadap titik panas dan tepi peralatan
• Penguatan di sekitar tali, gesper, D-ring, atau jangkar tali
• Kriteria pemeriksaan untuk jahitan yang terlewat, lapisan yang rusak, dan akurasi dimensi

Jika memungkinkan, jauhkan jahitan kritis dari kontak langsung dengan permukaan terpanas atau tepi peralatan yang tajam.

Catatan Aplikasi untuk Katup, Flensa, dan Peralatan Panas

Penutup Isolasi Katup

Penutup katup harus pas di sekitar bodi, kap, batang, aktuator, dan flensa yang berdekatan sambil tetap menjaga akses untuk pengoperasian dan pemeliharaan. Gunakan spesifikasi lapisan untuk mengatasi titik panas lokal di dekat kap, tepi flensa, dan sambungan pemipaan.

Pelapis tidak boleh mengganggu pergerakan katup atau akses ke titik pemeriksaan. Untuk perakitan kustom yang lengkap, tinjau kategori Selimut Isolasi Lepas-Pasang dan konfigurasi penutup katup yang tersedia.

Penutup Flensa

Penutup flensa sering kali mengalami panas terkonsentrasi di sekitar sambungan dan baut. Pola tersebut harus memungkinkan pemeriksaan atau pemantauan kebocoran yang disyaratkan oleh lokasi sambil melindungi isolasi dari tepi flensa yang tajam.

Jika penutup sering dilepas, tinjau keausan pada garis belah, tumpang tindih, dan titik penutupan. Penguatan lokal mungkin lebih efektif daripada meningkatkan bobot setiap panel.

Peralatan Buang dan Gas Panas

Komponen gas buang dapat menggabungkan suhu tinggi, getaran, dan panas radiasi. Identifikasi apakah pelapis akan menyentuh permukaan dan apakah pergerakan dapat menyebabkan gesekan. Kain yang dipilih, inti isolasi, penguatan, dan sistem pemasangan harus ditinjau sebagai satu kesatuan perakitan yang lengkap.

Mesin dan Peralatan Proses

Pompa, penukar panas, turbin, reaktor, dan peralatan lainnya mungkin memerlukan jaket berbagian agar hanya panel yang diperlukan yang dilepas selama servis. Pembagian panel memengaruhi penempatan jahitan, tumpang tindih, dan jumlah penutup.

Sediakan gambar atau foto peralatan yang menunjukkan braket, instrumen, nosel, dan panel akses sebelum pola kain disetujui.

Pelepasan Berulang Mengubah Kebutuhan Kain

Penutup yang dilepas setiap minggu menghadapi tugas yang berbeda dari penutup yang dibuka hanya selama penghentian operasional tahunan. Penanganan berulang dapat menimbulkan keausan bahkan ketika suhu berada dalam peringkat material.

Untuk penutup yang sering ditangani, evaluasi:

• Penyelipan dan pelipatan di lokasi yang sama
• Gesekan terhadap baut, penyangga, dan peralatan yang berdekatan
• Gaya tarik pada penutup
• Kondisi penyimpanan saat penutup dilepas
• Kontaminasi dari oli, debu, atau residu proses
• Kerusakan yang disebabkan oleh penyeretan atau penumpukan

Prototipe yang representatif harus dipasang, dilepas, dan dipasang kembali menggunakan prosedur aktual sebelum pesanan ulang dalam jumlah besar disetujui.

Kriteria Pemeriksaan dan Penggantian

Periksa pelapis dan penutup yang sudah jadi sesuai dengan prosedur pemeliharaan situs. Pengamatan yang relevan dapat mencakup:

• Lubang, sobekan, atau isolasi yang terbuka
• Kerapuhan lokal atau perubahan warna yang parah
• Abrasi di dekat fitur peralatan yang tajam
• Jahitan yang gagal atau benang yang longgar
• Kerusakan di sekitar penutup dan tambalan penguat
• Isolasi yang basah, terkompresi, atau bergeser
• Bukti adanya titik panas yang tak terduga
• Hilangnya kesesuaian bentuk setelah penanganan berulang

Jangan mengevaluasi kain hanya dari apakah kain tersebut masih memiliki bentuk luar yang utuh. Pelapis yang rusak secara lokal mungkin tidak lagi mempertahankan isolasi atau melindungi lapisan yang berdekatan seperti yang diharapkan.

Cara Menspesifikasikan Fiberglass Vermikulit dalam RFQ

Pertanyaan yang Sering Diajukan

Dapatkah kain fiberglass berlapis vermikulit digunakan di dalam jaket insulasi yang dapat dilepas?

Ya. Kain ini dapat digunakan sebagai lapisan sisi panas, kain penahan insulasi, lapisan penguat, atau lapisan internal lainnya bila mutu yang dipilih sesuai dengan suhu dan paparan mekanis.

Apakah fiberglass vermikulit selalu menjadi kain sisi panas terbaik?

Tidak. Bahan yang tepat bergantung pada suhu lapisan aktual, kondisi kontak, fleksibilitas yang diperlukan, dan lingkungan servis. Tekstil silika atau serat keramik bersuhu lebih tinggi dapat dipertimbangkan jika beban melebihi mutu fiberglass yang dipilih.

Dapatkah kain ini digunakan sebagai bagian luar penutup katup?

Kain ini dapat dipertimbangkan untuk aplikasi dalam ruangan atau yang terlindungi dengan tepat, tetapi tidak boleh secara otomatis menggantikan penutup berlapis silikon atau penutup lingkungan lainnya di mana kelembapan, minyak, cuaca, dan penanganan yang berulang menjadi hal penting.

Berapa ketebalan yang harus digunakan untuk penutup yang dapat dilepas?

Tidak ada ketebalan universal. Pilihan standar BSTFLEX berkisar dari sekitar 0,8 mm hingga 3,0 mm. Pilih mutu sesuai dengan fungsi lapisan, fleksibilitas, abrasi, konstruksi jahitan, dan desain jaket yang lengkap.

Apakah kain 3,0 mm memberikan ketahanan suhu tiga kali lipat dari kain 1,0 mm?

Tidak. Ketebalan memengaruhi berat, daya tahan, massa termal, dan perilaku manufaktur, tetapi tidak melipatgandakan suhu servis yang disetujui.

Dapatkah fiberglass berlapis vermikulit dan silikon digunakan dalam selimut yang sama?

Ya. Lapisan dalam bersuhu tinggi dapat menggunakan fiberglass berlapis vermikulit sementara cangkang eksternal yang lebih dingin menggunakan fiberglass berlapis silikon. Setiap lapisan harus dipilih untuk kondisi pada posisinya sendiri.

Dapatkah BSTFLEX menyediakan kainnya saja?

Ya. Gulungan standar, lebar atau panjang gulungan kustom, potongan, komponen jahit, dan penutup insulasi lengkap yang dapat dilepas dapat dievaluasi sesuai dengan cakupan proyek.

Meminta Kain atau Selimut Insulasi Lengkap yang Dapat Dilepas

Untuk bahan gulungan, kirimkan ketebalan, lebar, panjang gulungan, kuantitas, dan posisi lapisan yang dimaksudkan kepada BSTFLEX. Tinjau Kain Fiberglass Berlapis Vermikulit rentang ukuran sebagai titik awal.

Untuk penutup yang telah selesai, berikan gambar peralatan, foto, suhu operasional, persyaratan insulasi, akses pemeliharaan, dan susunan pengencang yang diinginkan. BSTFLEX dapat memasok kustom Selimut Insulasi yang Dapat Dilepas atau bahan pilihan untuk program fabrikasi pembeli sendiri.

Bandingkan opsi tekstil tambahan dalam kategori Kain Tahan Suhu Tinggi atau hubungi BSTFLEX untuk pemilihan bahan, sampel, dan dukungan penawaran harga.
