Gasket Tadpole Fiberglass: Jenis Inti dan Aplikasi Industri

Gasket pengganti bisa saja memiliki dimensi luar yang sama dengan aslinya namun tetap mengubah cara pintu oven industri menutup. Perbedaannya mungkin terletak di dalam bulb (bagian yang menggembung) alih-alih pada penutup fiberglass yang terlihat.

Sebuah gasket tadpole fiberglass menggabungkan penutup tekstil fiberglass dengan bulb penyegel yang dapat dikompresi dan ekor pemasangan yang rata. Namun, bulb tersebut tidak selalu berisi fiberglass. Ia mungkin menggunakan inti fiberglass, inti baja tahan karat, atau konstruksi baja tahan karat berongga, yang masing-masing menawarkan titik awal yang berbeda untuk kompresi dan dukungan mekanis.

Bagi produsen peralatan dan tim pemeliharaan, pertanyaan praktisnya bukan sekadar gasket mana yang tahan panas. Melainkan konstruksi mana yang dapat mempertahankan kontak yang diperlukan di sekeliling bukaan tanpa membebani pintu secara berlebihan, merusak penutup, atau kehilangan rentang kompresi yang berguna.

Panduan ini membandingkan tiga konstruksi berlapis fiberglass dalam rangkaian gasket tadpole dan segel tadpole BSTFLEX dan menjelaskan cara menentukannya untuk layanan industri.

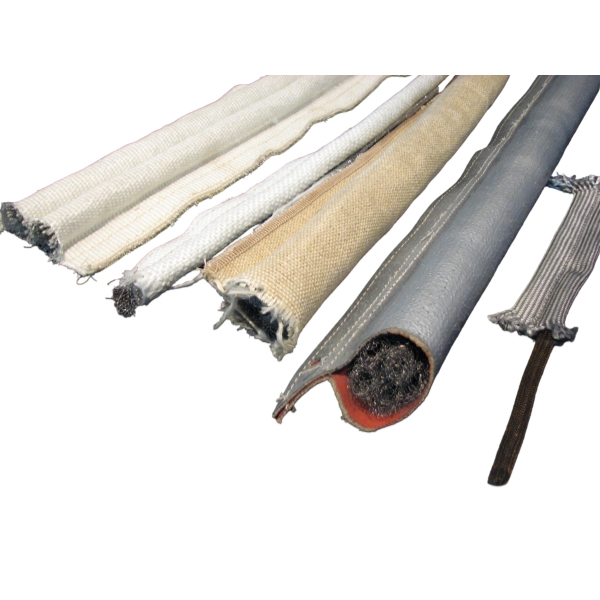

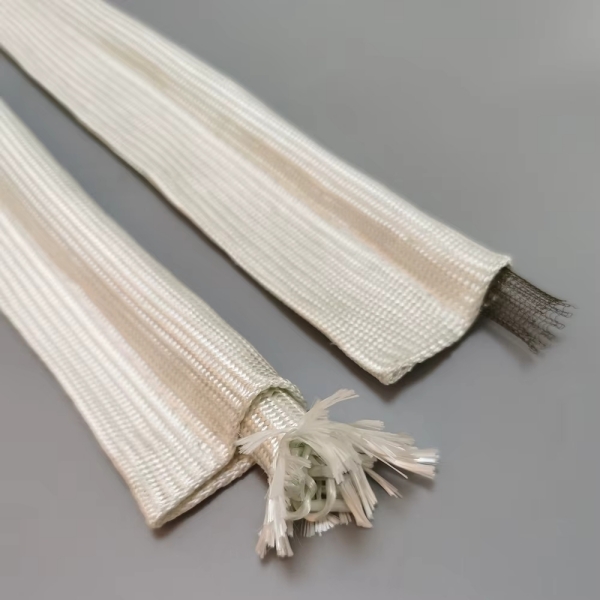

Tiga Jenis Inti di Bawah Penutup Fiberglass yang Sama

Penutup mengidentifikasi tekstil yang terpapar. Spesifikasi inti menjelaskan apa yang menopang bulb. Memisahkan kedua detail ini memudahkan perbandingan produk dan menghindari pemesanan segel hanya berdasarkan penampilan.

Deskripsi ini adalah titik awal pemilihan, bukan peringkat universal untuk kelembutan atau masa pakai. Kepadatan inti, diameter kawat, konstruksi jaring, ukuran bulb, dan tegangan penutup dapat mengubah perilaku gasket yang sudah jadi.

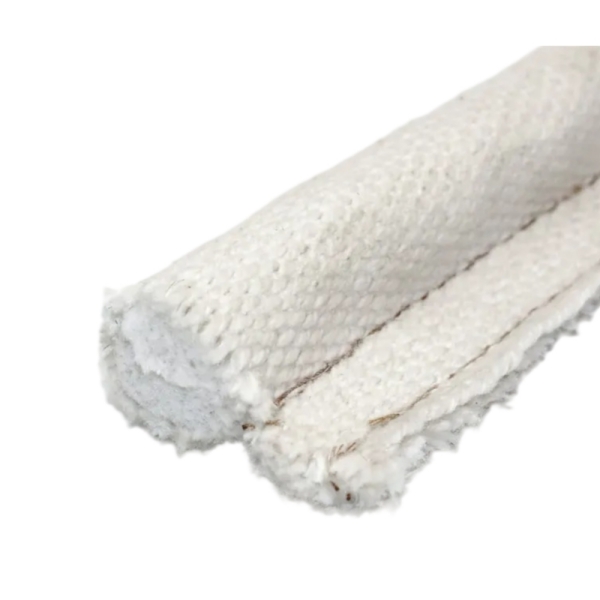

Inti Fiberglass: Bulb Penyegel Non-Logam

Inti fiberglass menggunakan bahan serat alih-alih penguatan logam untuk membangun badan bulb. Kompresi terjadi melalui deformasi dan penataan ulang struktur tekstil internal.

Konstruksi ini layak dievaluasi jika inti non-logam yang fleksibel lebih disukai. Kekerasannya tetap bergantung pada bagaimana inti tersebut diproduksi: dua inti fiberglass dengan diameter luar yang sama tidak harus memerlukan gaya yang sama untuk dikompresi.

Gasket Tadpole Inti Fiberglass Penutup Fiberglass menyediakan kombinasi penutup dan inti ini. Untuk proyek penggantian, tentukan respons kompresi yang diperlukan serta dimensinya.

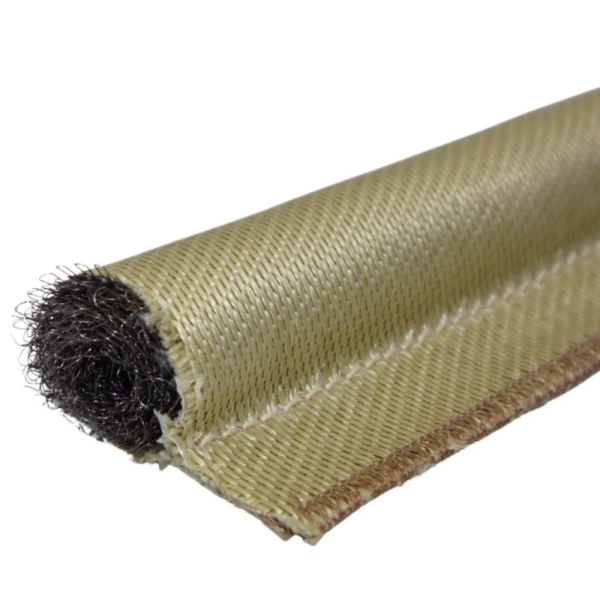

Inti Baja Tahan Karat: Dukungan Logam Internal

Inti baja tahan karat memperkenalkan dukungan logam di dalam bulb penyegel. Dalam konstruksi jaring, pengaturan kawat memungkinkan deformasi sambil menopang profil di bawah kain fiberglass.

Gasket Tadpole Inti Baja Tahan Karat Penutup Fiberglass adalah kandidat untuk peralatan di mana penguatan internal merupakan persyaratan penting. Inti harus ditentukan berdasarkan konstruksi, bukan hanya dengan kata “baja tahan karat”.

Jangan berasumsi bahwa setiap inti baja tahan karat memiliki pegas balik, gaya penutupan, atau daya tahan yang identik. Mintalah detail paduan dan inti, lalu evaluasi profil yang sudah jadi pada ketinggian kompresi yang dituju.

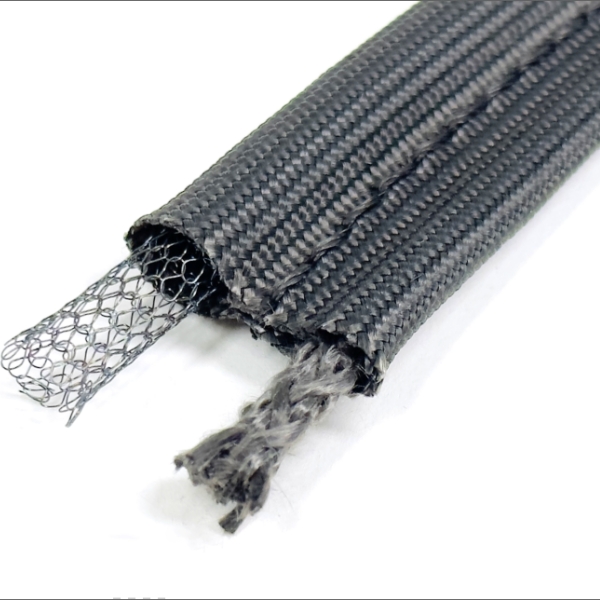

Inti Baja Tahan Karat Berongga: Struktur Pusat Terbuka

Inti berongga bukan sekadar bohlam kain kosong. Dalam konstruksi ini, struktur baja tahan karat mengelilingi area tengah yang terbuka di bawah penutup serat kaca.

Geometri tersebut menyediakan ruang bagi bohlam untuk berubah bentuk ke arah dalam. Hal ini dapat berguna jika pintu memiliki gaya penutupan yang terbatas atau gasket harus mengakomodasi variasi di sekitar perimeter penyegelan. Kinerja aktual bergantung pada struktur kawat dan profil gasket secara keseluruhan.

Gasket Tadpole Inti Berongga Baja Tahan Karat Penutup Serat Kacaadalah konstruksi yang relevan untuk ditinjau. Pastikan rentang kompresi kerjanya alih-alih berasumsi bahwa bohlam berongga dapat diratakan tanpa batas.

Material Inti dan Geometri Inti Adalah Spesifikasi yang Berbeda

“Baja tahan karat” mengidentifikasi keluarga material. “Berongga” mengidentifikasi fitur struktural. Oleh karena itu, gasket dapat memiliki inti baja tahan karat dan inti berongga secara bersamaan.

Demikian pula, “inti jaring padat” mendeskripsikan konfigurasi jaring alih-alih batang logam padat yang kaku. Gambar pengadaan harus mengidentifikasi konstruksi aktual dengan cukup jelas agar produsen tidak perlu menafsirkan deskripsi yang ambigu.

Spesifikasi yang berguna menggabungkan penutup, material inti, geometri inti, dan dimensi profil. Contohnya: penutup serat kaca tenun, inti jaring berongga baja tahan karat, tinggi bohlam bebas yang ditentukan, lebar ekor yang ditentukan, dan tinggi terpasang yang disepakati.

Persentase Kompresi Tidak Memberi Tahu Anda Gaya Penutupan

Kompresi mendeskripsikan seberapa banyak tinggi bohlam berkurang. Gaya penutupan mendeskripsikan beban yang diperlukan untuk mencapai pengurangan tersebut. Keduanya saling terkait, tetapi tidak dapat dipertukarkan.

Untuk bohlam yang diukur ke arah pembebanan, kompresi nominal dapat dinyatakan sebagai:

Kompresi nominal (%) = (tinggi bohlam bebas − tinggi bohlam terpasang) ÷ tinggi bohlam bebas × 100

Sebagai contoh, mengurangi tinggi bohlam bebas 16 mm menjadi tinggi terpasang 12 mm menghasilkan kompresi nominal 25%. Ini adalah contoh dimensi, bukan pengaturan kompresi yang disarankan untuk setiap gasket tadpole.

Dua gasket yang dikompresi dengan persentase yang sama dapat memerlukan beban yang berbeda. Untuk desain OEM, mintalah informasi beban kompresi jika tersedia, atau evaluasi sampel dalam perlengkapan yang merepresentasikan kondisi pemasangan dan kontak yang sebenarnya.

Pemulihan juga penting. Setelah beban dilepas, bohlam mungkin tidak kembali sepenuhnya ke tinggi aslinya. Jumlah deformasi sisa yang dapat diterima harus dipertimbangkan bersama dengan frekuensi pembukaan peralatan dan suhu servis.

Aplikasi Industri: Mulailah dengan Persyaratan Peralatan

Pintu Oven Batch, Pengeringan, dan Pematangan

Untuk gasket pintu oven industri, mulailah dengan celah tertutup dan gaya kait yang tersedia. Segel yang memerlukan beban kompresi berlebihan dapat mencegah pintu mencapai posisi yang diinginkan.

Konstruksi inti serat kaca adalah salah satu opsi untuk dievaluasi jika bohlam non-logam yang fleksibel lebih disukai. Jika desain memerlukan dukungan logam, bandingkan alternatif baja tahan karat dalam kondisi pemasangan yang sama.

Pemilihan harus memperhitungkan seluruh perimeter, termasuk sudut dan sisi engsel, alih-alih hanya sampel lurus yang pendek.

Pintu Akses yang Sering Dibuka

Pintu inspeksi dan panel akses produksi memberikan tuntutan mekanis berulang pada segel. Evaluasi bagaimana bohlam merespons setelah penutupan berulang, apakah ekor tetap terpasang, dan apakah penutup bergesekan dengan logam di sekitarnya.

Inti baja tahan karat dapat memberikan penguatan internal, tetapi tidak melindungi penutup serat kaca yang terbuka dari setiap sumber abrasi. Periksa penyelarasan pintu, tepi kontak, dan arah gerakan sebelum menganggap penggantian inti sebagai solusi lengkap.

Penutup Besar dan Celah Penyegelan Variabel

Pada penutup yang besar, celah tertutup mungkin berbeda dari satu lokasi ke lokasi lain. Profil inti berongga layak dievaluasi jika gasket memerlukan rentang deformasi yang berguna tanpa beban penutupan yang berlebihan.

Ukur celah terkecil dan terbesar. Bohlam harus menjaga kontak di lokasi terlebar tanpa terkompresi berlebihan di titik tersempit. Diameter yang lebih besar saja tidak menyelesaikan konflik tersebut.

Panel Akses Tungku, Saluran, dan Peredam

Untuk panel akses tungku dan peralatan saluran berpemanas, tetapkan suhu di lokasi gasket. Suhu ruang proses tidak selalu sama dengan suhu yang dialami oleh penutup, jahitan, atau inti.

Aplikasi saluran dan peredam juga memerlukan persyaratan kebocoran dan perbedaan tekanan yang ditentukan. Gasket tadpole tekstil serat kaca tidak boleh dianggap memberikan segel kedap gas atau bertekan hanya karena cocok untuk penyegelan perimeter termal.

Jika penahanan sangat penting bagi keselamatan, sambungan lengkap memerlukan kualifikasi khusus aplikasi.

Pemilihan Suhu Berlaku untuk Gasket Lengkap

Gasket serat kaca suhu tinggi adalah sebuah rakitan, bukan sekadar potongan kain kaca. Kondisi servis yang dapat digunakan bergantung pada tingkat penutup, penyelesaian kain, inti, jahitan, dan bahan pelapis atau lampiran apa pun.

Mengubah inti dari serat kaca menjadi baja tahan karat tidak secara otomatis meningkatkan kemampuan suhu penutup luar. Demikian pula, inti tahan panas tidak dapat mengompensasi pelapis atau konstruksi jahitan yang tidak sesuai.

Tentukan suhu kontinu, suhu puncak, dan durasi puncak secara terpisah. Identifikasi juga apakah gasket terkena aliran udara panas, kontak dengan logam panas, panas radiasi, atau paparan api langsung.

Jika serat kaca tidak sesuai, tinjau kombinasi penutup dan inti alternatif dalam koleksi segel tadpole suhu tinggi. Pilih konstruksi pengganti sebagai sistem lengkap alih-alih mengubah satu komponen secara terpisah.

Pita Gasket Tadpole Serat Kaca, Pita Datar, dan Tali Tidak Identik

Istilah pita gasket tadpole fiberglass merujuk pada profil penyegelan berbentuk bohlam dan ekor. Ini tidak boleh disalahartikan sebagai strip fiberglass datar atau tali fiberglass terpisah.

Pita datar memberikan bagian yang relatif seragam di seluruh lebarnya. Tali memberikan badan penyegel tanpa ekor pemasangan terintegrasi. Profil tadpole memisahkan fungsi kontak bohlam dari fungsi retensi ekor.

Produk-produk ini dapat menggunakan bahan terkait, tetapi pengaturan pemasangan dan kompresi yang tersedia berbeda. Mengganti satu bentuk dengan bentuk lain memerlukan pemeriksaan geometri sambungan, bukan sekadar mencocokkan lebar nominal.

Ukur Sambungan Sebelum Menyalin Gasket yang Aus

Gasket lama adalah bukti yang berguna, tetapi mungkin tidak lagi mewakili profil aslinya. Kompresi permanen, kain yang meregang, dan sudut yang rusak dapat membuat sampel bekas menyesatkan.

Sediakan sampel bersama dengan pengukuran peralatan. Sketsa penampang harus membedakan dimensi bohlam bebas, lebar ekor, dan lebar keseluruhan.

Saat menyatakan lebar ekor, tandai titik akhir pengukuran pada gambar. Ini menghindari kebingungan antara ekor pemasangan yang terbuka dan lebar profil keseluruhan.

Kualifikasi Profil Sebelum Pesanan Produksi

Untuk desain OEM baru atau perubahan konstruksi inti, gunakan proses persetujuan sampel sebelum berkomitmen pada jumlah produksi. Pemeriksaan berikut memberikan titik awal yang praktis; batas penerimaan harus berasal dari persyaratan peralatan.

Kesesuaian dan penutupan: Pasang sampel dengan metode penahan yang dimaksudkan. Pastikan bohlam bertemu dengan permukaan pasangan, pintu tertutup dengan benar, dan ekor tidak mengganggu sambungan.

Kompresi dan pemulihan: Evaluasi profil pada tinggi terpasang yang dimaksudkan. Periksa upaya penutupan, deformasi sisa, dan perilaku setelah siklus pembukaan yang representatif.

Paparan termal: Evaluasi konstruksi lengkap di bawah kondisi layanan yang representatif. Periksa penutup, jahitan, inti, dan retensi setelah paparan.

Kinerja sambungan: Periksa persyaratan kebocoran atau kinerja termal yang disepakati menggunakan uji peralatan yang sesuai. Kontak visual saja tidak menunjukkan setiap persyaratan penyegelan.

Pertanyaan yang Sering Diajukan

Apakah gasket tadpole fiberglass selalu memiliki inti fiberglass?

Tidak. Fiberglass dapat menggambarkan penutup luar sementara bohlam berisi fiberglass, baja tahan karat, atau inti lain yang ditentukan. Sebutkan penutup dan inti saat memesan.

Apakah gasket inti berongga selalu lebih lunak daripada gasket inti fiberglass?

Tidak ada perbandingan universal yang berlaku. Geometri berongga menyediakan ruang untuk deformasi, tetapi konstruksi kawat, kepadatan serat, dimensi bohlam, dan tegangan penutup memengaruhi beban kompresi yang sebenarnya. Bandingkan sampel jadi atau data uji yang relevan.

Apakah inti baja tahan karat membuat permukaan luar lebih tahan abrasi?

Inti memberikan dukungan internal. Penutup fiberglass tetap menjadi permukaan kontak yang terbuka kecuali lapisan pelindung tambahan ditentukan. Gesekan permukaan harus diatasi melalui pemilihan penutup dan geometri peralatan.

Bisakah profil yang sama digunakan untuk pintu oven dan pintu tungku?

Mungkin, tetapi nama peralatan saja tidak cukup untuk menentukan kesesuaian. Bandingkan suhu gasket yang sebenarnya, celah, gaya penutupan, pergerakan, atmosfer, dan persyaratan penyegelan.

Apa yang diperlukan untuk penawaran harga gasket tadpole fiberglass kustom?

Sediakan gambar penampang atau sampel, dimensi bulb bebas, dimensi ekor, panjang yang diperlukan, kuantitas, celah tertutup, dan kondisi pengoperasian. Sertakan spesifikasi inti yang ada jika diketahui.

Tentukan Gasket Tadpole Fiberglass dengan BSTFLEX

BSTFLEX memproduksi gasket tadpole berlapis fiberglass dengan konstruksi internal yang berbeda untuk proyek OEM dan penggantian. Dimensi bulb, ekor pemasangan, dan panjang akhir dapat dikembangkan berdasarkan gambar, sampel, dan persyaratan peralatan.

Mulai dengan konstruksi inti fiberglass untuk bulb non-logam, tinjau konstruksi inti baja tahan karat untuk dukungan logam internal, atau evaluasi konstruksi inti baja tahan karat berongga di mana geometri pusat terbukanya sesuai dengan kompresi yang diperlukan.

Kirimkan gambar gasket dan detail aplikasi Anda ke BSTFLEX untuk mendapatkan penawaran harga. Sertakan kuantitas yang diperlukan, suhu layanan, celah tertutup, dan pengaturan pemasangan agar proposal dapat mencakup perakitan penyegelan secara lengkap.
