Di pabrik baja, pertanyaannya bukan sekadar apakah selang hidrolik berada di area yang panas. Selang tahan api yang tepat bergantung pada apa yang benar-benar mencapai selang tersebut: panas radiasi kontinu, nyala api sesekali, tetesan logam cair, partikel panas, gesekan mekanis, atau beberapa dari bahaya ini di lokasi yang sama.
Untuk jalur hidrolik yang terpapar panas eksternal yang signifikan atau cipratan logam cair, selongsong tahan api fiberglass berlapis silikon menyediakan penghalang termal di sekitar selang. Jika keausan mekanis juga ada, konstruksi selongsong akhir harus dipilih dan diverifikasi untuk paparan termal maupun abrasi, alih-alih mengasumsikan bahwa selongsong bersuhu tinggi apa pun akan menyelesaikan setiap masalah perlindungan selang.
BSTFLEX memproduksi beberapa konstruksi untuk lingkungan ini. Hydraulic Hose Protection Fire Sleeve menyediakan titik awal untuk sistem hidrolik yang terpapar panas, nyala api, cipratan logam cair, dan keausan mekanis, sementara Texturized Fiberglass Fire Sleeve menawarkan konstruksi fiberglass yang lebih tebal untuk aplikasi di mana desain selongsong yang lebih berat sedang dievaluasi.

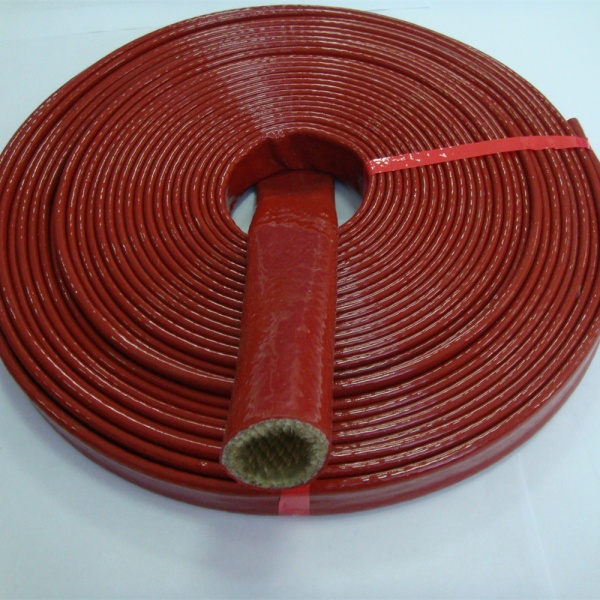

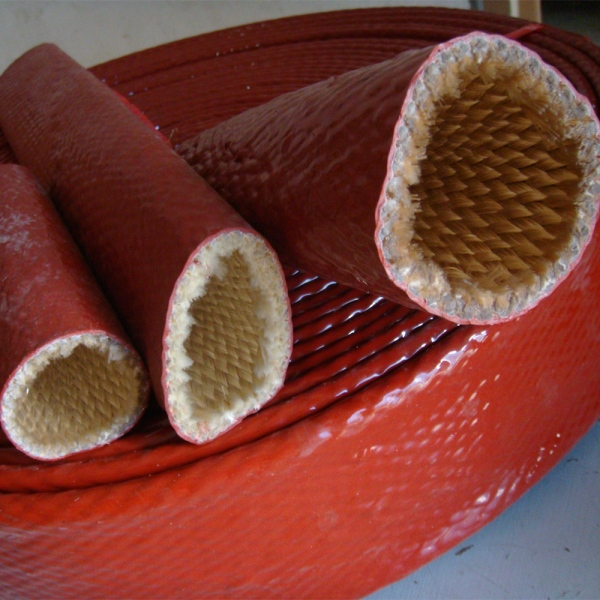

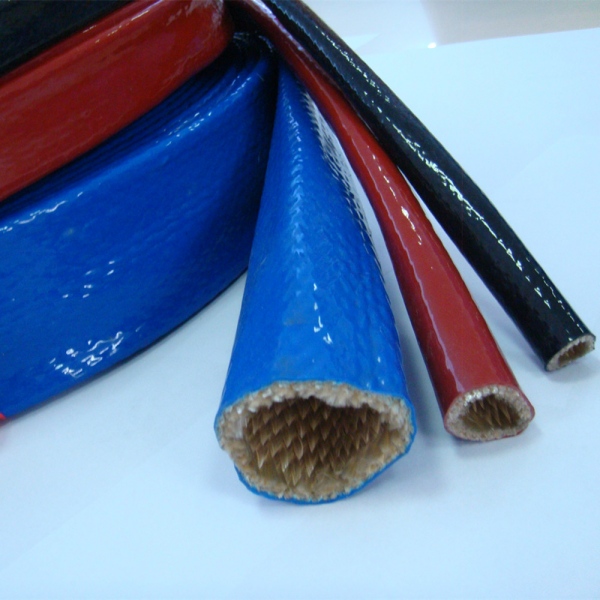

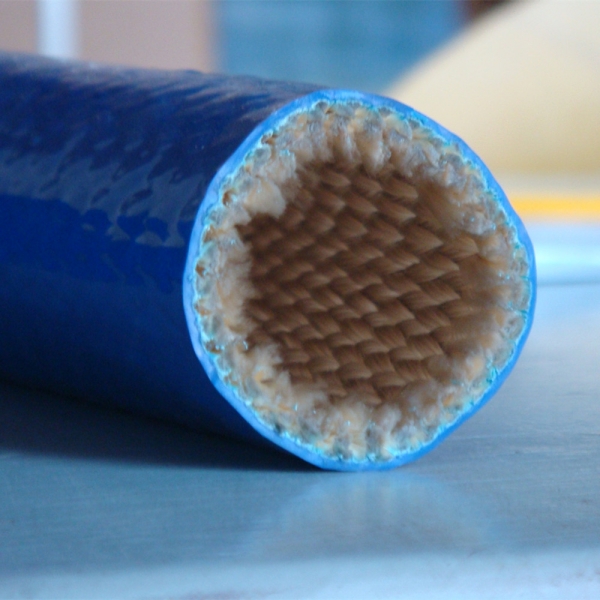

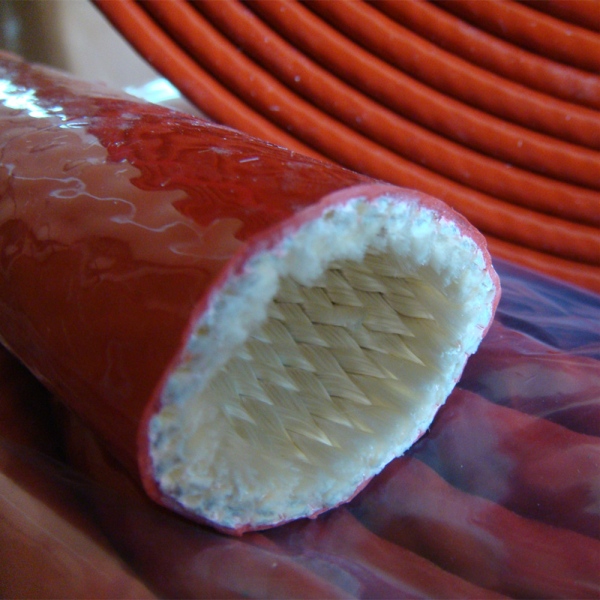

Selongsong tahan api pabrik baja adalah penutup pelindung eksternal untuk selang, kabel, atau jalur yang beroperasi di dekat peralatan bersuhu tinggi. Tujuannya harus ditentukan oleh bahaya eksternal yang sebenarnya dan bukan hanya oleh nama industrinya saja.
| Bahaya | Apa yang terjadi pada selang | Apa yang harus diatasi oleh spesifikasi selongsong |
|---|---|---|
| Panas radiasi | Selang dipanaskan tanpa menyentuh peralatan yang panas. | Paparan kontinu, jarak dari sumber, geometri terpasang, dan suhu selang di bawah selongsong. |
| Cipratan logam cair | Tetesan atau cipratan berdurasi singkat dapat mengenai pelindung selang secara langsung. | Bukti uji cipratan logam cair yang berlaku, cakupan selongsong, susunan sambungan, dan detail ujung yang terbuka. |
| Nyala api atau panas kilat | Perakitan dapat mengalami paparan termal langsung berdurasi singkat. | Kondisi pengujian khusus produk, durasi paparan, dan kriteria penerimaan. |
| Partikel dan kerak panas | Serpihan panas dapat bersentuhan dengan atau berkumpul di sekitar jalur yang dilindungi. | Kondisi permukaan, perutean, orientasi, dan frekuensi inspeksi. |
| Abrasi dan getaran | Selang atau selongsong berulang kali bersentuhan dengan struktur mesin atau jalur di sekitarnya. | Kinerja abrasi, jarak bebas, titik tumpu, dan pergerakan peralatan. |
| Kontaminasi oli | Cairan hidrolik atau oli industri dapat mencapai permukaan pelindung. | Bukti ketahanan oli khusus produk dan prosedur inspeksi. |
Bahaya-bahaya ini harus dicatat secara terpisah. Selongsong yang diuji untuk tetesan logam cair tidak boleh secara otomatis dianggap cocok untuk perendaman dalam logam cair, dan peringkat suhu kontinu yang tinggi tidak menentukan kinerjanya selama paparan nyala api langsung.

Setiap tata letak pabrik berbeda, tetapi area peralatan tertentu layak mendapatkan tinjauan perutean selang yang lebih cermat karena sistem hidrolik dapat beroperasi di dekat panas terkonsentrasi, bahan panas, atau mesin yang bergerak.
Jalur hidrolik di sekitar roll stand, pemandu, dan aktuator terkait dapat menggabungkan gerakan, getaran, dan suhu sekitar yang tinggi. Jalur selang harus diperiksa terlebih dahulu untuk kontak mekanis dan jarak bebas dari komponen panas.
Jika panas eksternal yang tak terhindarkan tetap ada, tentukan bagian yang memerlukan selongsong tahan api dan tinjau bagian tersebut melalui pergerakan peralatan izin yang lengkap. Penutup yang berfungsi saat peralatan dihentikan dapat berkerut, bergerak, atau bergesekan saat aktuator mengubah posisi.
Di mana jalur hidrolik beroperasi di sekitar peralatan pengecoran atau penanganan produk panas, identifikasi apakah paparan yang kredibel terutama berupa panas radiasi, partikel panas, atau cipratan logam cair. Ini bukan kondisi yang dapat saling menggantikan.
Tunjukkan sumber panas dan kemungkinan arah cipratan pada gambar aplikasi. Ini membantu menentukan cakupan yang diperlukan dan menghindari perlakuan terhadap setiap jalur hidrolik di area tersebut seolah-olah mengalami beban termal yang sama.
Sistem hidraulik yang beroperasi di sekitar tanur, peralatan pengisian, atau proses metalurgi lainnya dapat terpapar panas radiasi yang intens bahkan tanpa nyala api langsung atau kontak logam.
Ukur atau tentukan beban kerja aktual di lokasi selang. Suhu tungku atau rendaman logam tidak sama dengan suhu yang dialami oleh selongsong tahan api.
Beberapa selang memerlukan pemeriksaan atau penggantian yang relatif sering karena pergerakan mesin atau kondisi servis. Di lokasi-lokasi ini, metode pemasangan menjadi bagian dari spesifikasi selongsong.
Selongsong berbentuk tabung mungkin tepat selama pembuatan perakitan selang pengganti. Jika selang sudah terhubung dan tidak mudah dilepas, konstruksi yang dapat dibuka dapat dipertimbangkan sebagai gantinya.
Percikan logam cair tidak boleh direduksi menjadi ungkapan pemasaran seperti \"tahan panas ekstrim.\" Itu adalah bahaya eksternal yang berbeda dan harus didukung oleh metode pengujian yang berlaku.
BSTFLEXSelang Hidrolik Perlindungan Selongsong Tahan Apitelah dievaluasi menggunakan pengujian percikan logam cair BS EN 373. Informasi produk yang sama juga mengidentifikasi pengujian abrasi BS EN 388 dan pengujian ketahanan oli BS EN ISO 6530.
Hasil tersebut memberikan bukti yang berguna untuk memilih produk, tetapi nama pengujian harus tetap dikaitkan dengan konstruksi selongsong tahan api yang diuji. Hasil tersebut tidak secara otomatis melengkapi setiap selongsong berlapis silikon, jenis penutup, jahitan yang dimodifikasi, atau penutup buatan yang disediakan oleh produsen.
Untuk proyek pabrik baja, ajukan empat pertanyaan:
Jika aplikasi melibatkan paparan yang lebih parah daripada bukti yang tersedia, identifikasi kesenjangannya sebelum menerbitkan pesanan produksi.

Selang hidrolik dapat mengalami degradasi termal bahkan ketika tidak ada api atau logam cair yang menyentuhnya sama sekali. Energi radiasi dari permukaan panas di dekatnya dapat menaikkan suhu penutup selang secara terus-menerus selama pengoperasian.
Untuk paparan panas radiasi, tentukan jarak antara selang dan sumber panas, durasi pengoperasian, aliran udara yang tersedia, dan penghalang yang ada. Jika memungkinkan, perbaiki perutean atau tingkatkan jarak pemisah sebelum mengandalkan insulasi saja.
Kemudian tentukan suhu berapa yang dapat diterima pada selang. Tujuan selongsong api adalah untuk mengurangi paparan panas eksternal; hal ini tidak mengubah batas cairan, tekanan, atau suhu yang diizinkan oleh produsen selang.
Jangan memperkirakan suhu selang dengan mengurangi sejumlah derajat yang diasumsikan dari suhu sumber panas. Perpindahan panas bergantung pada geometri pemasangan dan kondisi pengoperasian. Jika suhu komponen yang dilindungi sangat penting, validasikan pada perakitan aktual atau melalui penilaian teknik yang sesuai.
Tidak semua instalasi pabrik baja memerlukan selongsong yang paling tebal. Penambahan bahan mengubah diameter luar, fleksibilitas, ruang pemasangan, dan biaya.
BSTFLEX Selongsong Api Serat Kaca Bertekstur HFRSmenggunakan benang serat kaca bertekstur dengan lapisan karet silikon dan memiliki struktur serat kaca yang lebih tebal daripada selongsong api standar. BSTFLEX mencantumkan pabrik baja di antara aplikasi yang dimaksudkan.
Ini menjadikannya produk untuk dievaluasi di mana proyek memerlukan konstruksi selongsong yang lebih berat. Ini tidak boleh dipilih semata-mata karena "tugas berat" terdengar lebih aman.
Bandingkan konstruksi standar dan tugas berat yang diusulkan terhadap:
| Titik perbandingan | Pertanyaan untuk tinjauan sampel |
|---|---|
| Diameter luar terpasang | Apakah selongsong yang lebih tebal masih dapat melewati braket, pemandu, dan komponen di sekitarnya? |
| Penyambungan | Apakah rakitan akhir mempertahankan radius tikungan yang disyaratkan oleh produsen selang? |
| Kontak mekanis | Apakah selongsong itu sendiri akan bergesekan secara berulang terhadap peralatan di sekitarnya? |
| Persyaratan termal | Produk manakah yang memiliki bukti yang berlaku untuk paparan yang diperlukan? |
| Metode pemasangan | Dapatkah konstruksi yang dipilih dipasang di atas selang dan perlengkapan yang direncanakan? |
| Inspeksi | Apakah teknisi masih dapat memeriksa selang, perlengkapan ujung, dan jalur yang dilindungi? |
Pemilihan harus didasarkan pada kinerja akhir yang diperlukan, bukan hanya ketebalan dinding.

Jalur selang pabrik baja sering kali menggabungkan paparan panas dengan getaran atau kontak mekanis. Dalam situasi tersebut, pembeli harus menghindari memperlakukan panas dan abrasi sebagai dua pilihan katalog yang tidak saling berhubungan.
Selongsong api selang hidrolik BSTFLEX memiliki bukti pengujian terpisah untuk percikan cairan logam dan abrasi. Ini berguna di mana kedua bahaya relevan, tetapi pemasangannya tetap perlu ditinjau untuk pola kontak yang sebenarnya.
Pertama, identifikasi apa yang bergesekan. Jika selang berulang kali tertekan pada braket tajam karena jalurnya salah, menambahkan selongsong pelindung tidak akan menghilangkan masalah perutean yang mendasarinya.
Jika memungkinkan:
Untuk aplikasi yang didominasi oleh gesekan bersuhu rendah daripada panas, selongsong tekstil tahan abrasi khusus mungkin merupakan solusi yang lebih baik. Selongsong api tidak boleh secara otomatis dianggap sebagai pilihan premium untuk setiap selang pada mesin.
Gunakan diameter luar selang yang sudah jadi sebagai pengukuran awal. Nomor dash selang hidrolik biasanya mengidentifikasi lubang nominal, bukan diameter luar di atas penutup selang.
Kemudian periksa fitting, ferrule, atau konektor terbesar yang harus dilewati oleh selongsong tubular tersebut. Selongsong yang pas pada bodi selang mungkin tidak dapat melewati ujung selang yang sudah selesai.
Bagian BSTFLEX Fire Sleeve Size Chart menjelaskan pemeriksaan diameter luar selang dan jarak bebas fitting secara terperinci.
Untuk instalasi pabrik baja, periksa juga diameter luar akhir setelah selongsong dipasang. Ketebalan dinding tambahan dapat mengurangi jarak bebas melalui penopang, di dekat dudukan rol, atau di antara perakitan bergerak yang berdekatan.
Ketika selang sedang dibuat atau diganti selama pemeliharaan terencana, selongsong api tubular biasanya dapat dianggap sebagai bagian dari proses perakitan selang yang ditentukan. Tentukan panjang selongsong dan perawatan ujung yang diperlukan sebelum pemasangan akhir.
Jangan mengubah proses perakitan fitting yang disetujui produsen selang hanya untuk memasang selongsong.
Jika kedua fitting sudah terhubung dan akses ujung terbatas, memaksa selongsong tubular yang kebesaran masuk ke tempatnya dapat menciptakan pemasangan yang longgar tanpa perlu.
Produk BSTFLEX Snap Wrap Firesleeve adalah konstruksi yang dapat dibuka yang dapat ditempatkan di sekitar selang yang ada. Ini dapat berguna di mana akses pemeliharaan itu penting.
Untuk servis pabrik baja, evaluasi jahitan tertutup dan susunan jepret terhadap arah panas dan percikan yang sebenarnya. Selongsong yang dapat dibuka menyediakan akses pemasangan; itu tidak berarti penutupnya dapat ditempatkan langsung di area paparan mana pun tanpa tinjauan.
Selang yang dilindungi masih memiliki titik transisi tempat selongsong api berakhir dan fitting atau selang yang tidak tertutup dimulai. Tandai posisi ini pada gambar instalasi.
Pertimbangkan apakah percikan dapat masuk ke ujung tekstil yang terbuka, apakah selongsong dapat bergeser menjauh dari bagian yang dilindungi, dan apakah metode penahanan tetap dapat diakses untuk inspeksi.
Jika penyegelan ujung atau penahanan mekanis diperlukan, tentukan pita, klem, atau metode terminasi yang disetujui sebagai bagian dari perakitan akhir. Jangan menggantinya dengan pengikat kabel biasa atau pita serbaguna hanya karena lebih mudah diperoleh selama pemeliharaan.

Lingkungan hidrolik jarang sekali sepenuhnya bebas dari oli. Selongsong api selang hidrolik BSTFLEX mencakup pengujian ketahanan oli, tetapi oli yang terlihat pada selongsong yang terpasang tetap harus memicu pemeriksaan.
Tentukan apakah kontaminasi berasal dari pemeliharaan rutin, sumber yang tidak terkait, atau kebocoran dari selang atau fiting yang dilindungi.
Selongsong tahan api tidak boleh digunakan untuk menyembunyikan:
Perbaiki kondisi selang sebelum memasang kembali pelindung.
Interval inspeksi harus mengikuti persyaratan pemeliharaan dan risiko peralatan, bukan berdasarkan jumlah jam pengoperasian yang universal.
Selama inspeksi resmi, cari perubahan yang terlihat pada selongsong pelindung maupun pemasangannya:
| Area pemeriksaan | Hal yang harus dicari |
|---|---|
| Permukaan silikon | Potongan, pengerasan parah, lapisan yang hilang, kerusakan bakar atau area yang terkena material panas. |
| Substrat fiberglass | Serat yang terbuka atau rusak dan kehilangandinding pelindung yang dimaksud. |
| Posisi selongsong | Pergerakan menjauh dari zona panas atau cipratan yang ditentukan. |
| Ujung dan retensi | Klem longgar, kerusakan pada perlakuan ujung, atau kontaminasi yang masuk ke dalam selongsong. |
| Selang dasar | Abrasi, kebocoran, deformasi, atau kerusakan termal jika akses pemeriksaan memungkinkan. |
| Rute mesin | Titik kontak baru yang disebabkan oleh keausan peralatan, penyetelan, atau perubahan rute selang. |
Setelah insiden cipratan logam cair atau nyala api yang signifikan, jangan menilai kelayakan pakai lanjutan hanya dari apakah selongsong masih terlihat utuh dari jarak jauh. Ikuti kriteria pemeriksaan atau penggantian yang disetujui untuk aplikasi tersebut.
| Kondisi yang diamati | Arah pemilihan | Verifikasi penting |
|---|---|---|
| Panas radiasi dengan kontak mekanis terbatas | Silikon fiberglass standarselongsong tahan api mungkin cocok. | Suhu pemasangan, ukuran selongsong, dan cakupan. |
| Risiko percikan logam cair | Gunakan konstruksi dengan bukti percikan cair yang berlaku. | Cakupan pengujian, arah percikan, paparan jahitan dan ujung. |
| Panas ditambah getaran atau gesekan | Evaluasi selongsong tahan api dengan performa mekanis yang terverifikasi. | Titik kontak aktual, jalur, dan bukti abrasi. |
| Lingkungan ekstrem yang memerlukan konstruksi lebih tebal | Bandingkan selongsong tahan api bertekstur tugas berat dengan produk standar. | Jarak bebas, fleksibilitas, dan bukti termal khusus produk. |
| Selang terhubung yang ada tanpa akses ujung | Evaluasi selongsong tahan api jenis jepret atau bungkus yang dapat dibuka. | Kesesuaian rapat, posisi sambungan, dan paparan penutup. |
| Abrasi suhu rendah saja | Pertimbangkan selongsong abrasi khusus daripada selongsong tahan api. | Keparahan abrasi dan suhu sekitar aktual. |
RFQ yang berguna harus mengidentifikasi lokasi selang individu alih-alih sekadar meminta "selongsong suhu tinggi untuk pabrik baja."
Sediakan:
Foto membantu mengidentifikasi lingkungan, tetapi informasi dimensi dan operasional harus tetap disediakan. Untuk peralatan yang bergerak, sertakan lebih dari satu posisi operasional atau berikan gambar jalur.
Selongsong yang benar bergantung pada bahaya aktual. Selongsong tahan api fiberglass berlapis silikon adalah titik awal yang umum jika terdapat panas radiasi eksternal, nyala api, atau cipratan logam cair. Jika selang juga mengalami abrasi parah, evaluasi performa mekanis selongsong jadi dan perbaiki jalur selang jika memungkinkan.
Selongsong tahan api dapat memberikan perlindungan terhadap cipratan logam cair berdurasi pendek bila produk spesifik memiliki bukti uji yang berlaku. Ini tidak boleh ditafsirkan sebagai perlindungan terhadap perendaman, aliran logam cair berkelanjutan, atau paparan di luar kondisi yang diuji.
Gunakan persyaratan aplikasi untuk memutuskan. Konstruksi bertekstur yang lebih berat mungkin layak dievaluasi di mana ketebalan dinding yang lebih besar diperlukan, tetapi diameter tambahan, fleksibilitas, jarak bebas fitting, dan bukti uji khusus produk juga harus dipertimbangkan.
Jangan merancang instalasi dengan kontak langsung terus-menerus kecuali seluruh rakitan telah dievaluasi untuk kondisi tersebut. Pertahankan jalur dan jarak bebas yang sesuai dari permukaan panas jika memungkinkan, kemudian gunakan selongsong tahan api untuk mengatasi sisa paparan panas eksternal.
Selongsong tubular standar memerlukan jalur masuk ujung yang sesuai. Untuk selang terhubung yang ada, konstruksi jepret atau bungkus yang dapat dibuka dapat dievaluasi jika pelepasan tidak memungkinkan.
Tidak otomatis. Selongsong tahan api terutama dipilih untuk bahaya termal dan nyala api, meskipun beberapa konstruksi juga memiliki performa abrasi yang terverifikasi. Jika abrasi adalah satu-satunya bahaya yang signifikan, selongsong selang tahan abrasi khusus mungkin lebih sesuai.
BSTFLEX memproduksi selongsong tahan api fiberglass berlapis silikon untuk selang hidrolik, kabel, dan jalur industri yang beroperasi di lingkungan termal yang ekstrem. Konstruksi standar, tugas berat, dan yang dapat dibuka tersedia untuk berbagai kondisi pemasangan.
Untuk peralatan pabrik baja atau metalurgi, kirimkan dimensi selang, jalur, lokasi sumber panas, paparan cipratan, pergerakan, dan dokumentasi yang diperlukan. BSTFLEX dapat menggunakan detail ini untuk mengevaluasi konstruksi selongsong tahan api yang paling sesuai dan menyiapkan sampel untuk aplikasi tersebut.
Minta data teknis, laporan pengujian, sampel, atau penawaran OEM dari BSTFLEX.
