Memilih sambungan ekspansi kain untuk sistem saluran industri harus dimulai dengan data operasional, bukan dengan nama kain.
Dua sambungan ekspansi dengan dimensi saluran yang persis sama mungkin memerlukan konstruksi yang sangat berbeda jika yang satu membawa udara panas bersih pada suhu rendah sementara yang lain menangani gas buang korosif yang mengandung kelembapan dan partikel abrasif.
Oleh karena itu, proses pemilihan yang andal perlu mempertimbangkan suhu, tekanan, geometri saluran, gas proses, pergerakan, kecepatan gas, getaran, paparan bahan kimia, dan pengaturan pemasangan sebagai satu sistem yang lengkap.
BSTFLEX memproduksi sambungan ekspansi kain non-logam khusus untuk aplikasi saluran industri, udara panas, pembuangan, dan gas buang. Panduan berikut menjelaskan informasi yang harus dievaluasi sebelum sambungan ditentukan.
Sebelum meminta penawaran, tentukan delapan poin berikut:
Pertanyaan pertama bukanlah “Kain mana yang harus saya gunakan?” Melainkan “Apa yang terjadi di dalam saluran ini?”
Sebuah sambungan ekspansi saluran kain membentuk bagian dari sistem saluran yang lengkap. Desainnya dipengaruhi oleh setiap kondisi yang bekerja pada sistem tersebut.
Sebelum mempertimbangkan material, catat:
Setelah kondisi ini diketahui, elemen fleksibel dapat dibangun berdasarkan aplikasi yang sebenarnya.
Sambungan ekspansi kain umumnya digunakan karena saluran industri bisa sangat besar dan tidak selalu berbentuk lingkaran.
Produsen harus menerima dimensi saluran yang sebenarnya, bukan deskripsi nominal.
| Tipe Saluran | Informasi yang Diperlukan |
|---|---|
| Bulat | Diameter dalam atau luar |
| Persegi panjang | Lebar × tinggi |
| Persegi | Dimensi sisi |
| Transisi | Dimensi kedua ujung dan geometri transisi |
| Tidak beraturan | Gambar atau sketsa dimensi |
Sambungan persegi panjang memerlukan perhatian khusus pada sudut. Bagian lurus dan sudut tidak berubah bentuk secara identik saat saluran bergerak, sehingga geometri sudut harus direkayasa alih-alih diperlakukan sebagai perpanjangan dari sabuk lurus.
Untuk instalasi yang sudah ada, foto harus melengkapi dimensi tetapi tidak boleh menggantikan gambar dimensi.
Jarak yang tersedia antara dua titik sambungan memiliki efek langsung pada kemampuan pergerakan.
Dimensi ini biasanya disebut sebagai:
Rentang fleksibel yang lebih lebar umumnya memberikan lebih banyak ruang bagi material untuk berubah bentuk, sementara rentang yang sangat pendek dapat meningkatkan regangan pada sabuk.
Namun, sekadar menambah lebar sabuk tidak selalu menjadi jawabannya. Material berlebih dapat menyebabkan pelipatan, getaran, atau gangguan pada komponen internal.
Oleh karena itu, dimensi muka-ke-muka yang tepat harus dipertimbangkan bersama dengan pergerakan, tekanan, dan geometri pelapis.
Suhu harus selalu dipisahkan menjadi setidaknya dua nilai:
Jika terjadi suhu gangguan, berikan juga perkiraan durasinya.
Sebagai contoh, saluran yang beroperasi terus-menerus pada 350°C tetapi sesekali mencapai 600°C selama beberapa menit memerlukan evaluasi material yang berbeda dibandingkan saluran yang beroperasi terus-menerus pada 600°C.
Sebuah sambungan ekspansi kain suhu tinggibiasanya merupakan sistem termal berlapis. Membran penyegel fleksibel mungkin tidak terpapar langsung ke suhu proses penuh.
Sebaliknya, konstruksinya mungkin mencakup:
Pengaturan ini menciptakan gradien suhu melalui sambungan.
Kesalahan umum adalah hanya menentukan:
“Kami membutuhkan kain yang tahan terhadap 800°C.”
Itu tidak memberikan informasi teknis yang cukup.
Produsen masih perlu mengetahui apakah 800°C bersifat kontinu, intermiten, atau kondisi gangguan, dan apakah sambungan terpapar langsung ke aliran gas, radiasi, atau saluran yang terisolasi.
Tekanan memengaruhi persyaratan penyegelan dan perilaku mekanis.
Sistem saluran industri sering beroperasi pada tekanan yang jauh di bawah tekanan perpipaan proses, yang merupakan salah satu alasan sambungan kain banyak digunakan dalam aplikasi ini. Panduan industri umumnya mengategorikan sambungan kain sebagai komponen bertekanan rendah.
Namun, arah tekanan itu penting.
Tekanan positif mendorong elemen fleksibel ke arah luar.
Pertimbangan desain dapat mencakup:
Tekanan negatif menarik kain ke arah dalam menuju saluran.
Hal ini dapat meningkatkan risiko:
Oleh karena itu, saluran bertekanan negatif besar mungkin memerlukan pelapis atau pengaturan penyangga yang sesuai.
“Udara” dan “gas buang” tidak boleh dianggap sebagai media yang setara.
Kompatibilitas material dapat berubah secara signifikan tergantung pada apa yang dibawa oleh saluran tersebut.
Informasi yang berguna mencakup:
Sambungan ekspansi non-logam banyak digunakan dengan media gas termasuk udara panas, gas buang, dan gas yang agresif secara kimia, tetapi konstruksi material fleksibel harus dipilih untuk layanan spesifik tersebut.
Gas mungkin tidak tampak sangat korosif pada suhu operasi, tetapi bisa menjadi jauh lebih agresif ketika kelembapan mengembun.
Untuk aplikasi gas buang, sediakan:
Kondisi ini dapat memengaruhi membran penyegel dan lapisan pelindung internal.
Jangan hanya menentukan “total pergerakan.”
Sambungan harus dirancang berdasarkan arah perpindahan.
Contoh data pergerakan yang berguna:
Kompresi aksial: 25 mm
Ekstensi aksial: 10 mm
Pergerakan lateral: ±30 mm
Pergerakan sudut: 2°
Sambungan kain dapat mengakomodasi pergerakan aksial, lateral, dan sudut, dan salah satu keunggulan utamanya adalah kemampuan untuk menangani pergerakan gabungan dalam panjang saluran yang relatif ringkas.
Kedua sambungan saluran bergerak ke arah satu sama lain.
Kedua titik pemasangan bergerak semakin menjauh.
Satu sisi bergeser tegak lurus terhadap garis tengah saluran.
Permukaan penghubung berputar relatif satu sama lain.
Beberapa pergerakan terjadi pada saat yang bersamaan.
Kasus terakhir sering terjadi pada instalasi pabrik yang sebenarnya dan harus diidentifikasi dengan jelas selama pemilihan.
Besaran pergerakan saja tidak cukup.
Jumlah dan frekuensi siklus operasi juga dapat memengaruhi kelelahan material dan masa pakai.
Pertimbangkan apakah sistem:
Sambungan yang mengalami satu siklus termal utama setiap bulan secara mendasar berbeda dari sambungan yang mengalami pergerakan siklik konstan.
Kecepatan gas sering kali dihilangkan dari data RFQ, tetapi dapat memberikan pengaruh besar pada masa pakai kain.
Aliran berkecepatan tinggi dapat menyebabkan:
Desain sambungan kain industri sering kali menyertakan pelapis khusus untuk mengendalikan turbulensi dan melindungi sabuk kain dari kondisi aliran.
Debu semen, abu terbang, partikel tungku, dan zat padat lainnya dapat dengan cepat merusak tekstil fleksibel jika terus-menerus mengenainya.
Jika terdapat materi partikulat, beri tahu produsen mengenai:
Aplikasi abrasif mungkin memerlukan pelapis internal, material sisi panas yang tahan abrasi, atau penghalang penumpukan.
Pemilihan material harus mempertimbangkan bahan kimia secara terpisah dari suhu.
Kemungkinan kekhawatiran meliputi:
Kain berlapis PTFE, kain berlapis silikon, dan kain serat kaca yang tidak diolah memiliki perilaku kimia yang sangat berbeda.
Pilihan yang tepat bergantung pada kombinasi suhu dan lingkungan kimia, bukan hanya ketahanan kimia saja.
Konstruksi material baru boleh dipilih setelah kondisi operasional ditentukan.
| Keluarga Material | Kemungkinan Fungsi | Faktor Pemilihan Utama |
|---|---|---|

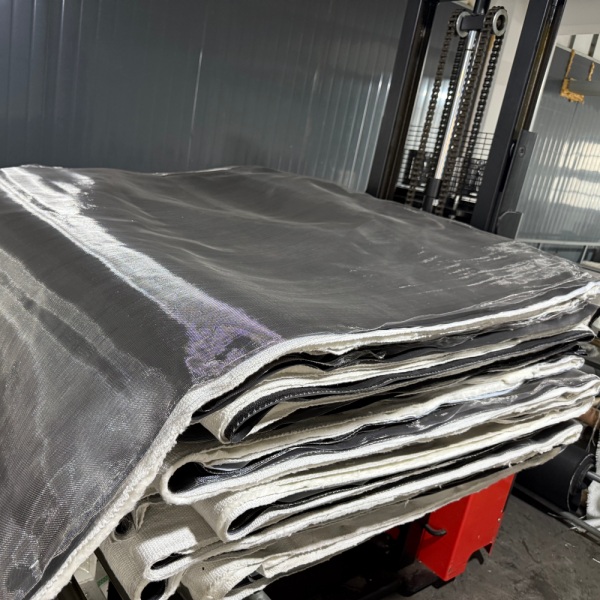

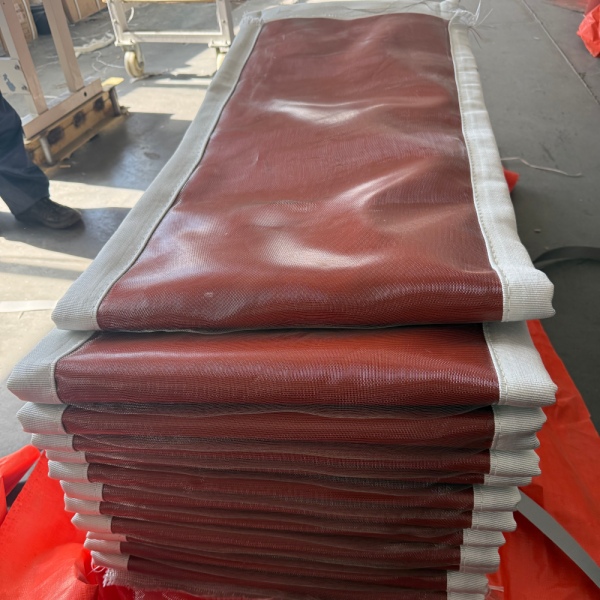

| Kain Serat Kaca | Lapisan penguat atau tekstil tahan panas | Suhu, kekuatan, dan tenunan |
| Serat Kaca Berlapis Silikon | Lapisan pelindung atau penyegel fleksibel | Suhu, fleksibilitas, dan lingkungan |
| Kain Berlapis PTFE | Penghalang gas tahan kimia | Kimia proses dan suhu |
| Kain Silika | Perlindungan suhu tinggi | Suhu sisi panas dan paparan termal |
| Lapisan Isolasi | Kontrol gradien termal | Suhu proses dan suhu sisi dingin yang diperlukan |
| Jaring Logam atau Pelapis | Perlindungan mekanikal dan aliran | Kecepatan, abrasi, dan partikel |
BSTFLEX bekerja dengan berbagai sistem kain suhu tinggi, yang memungkinkan konstruksi sambungan disesuaikan dengan berbagai kondisi termal dan proses.
Bantal isolasi tidak secara otomatis diperlukan pada setiap sambungan ekspansi.
Bantal isolasi biasanya dipertimbangkan ketika suhu proses harus dikurangi sebelum mencapai lapisan penyegel fleksibel luar.
Desainnya bergantung pada:
Bantal harus tetap cukup fleksibel untuk memungkinkan sambungan bergerak sambil mempertahankan perlindungan termal yang memadai.
Pelapis bisa menjadi salah satu komponen terpenting dalam layanan saluran kerja berat.
Tujuannya dapat mencakup:
Panduan industri secara khusus mencantumkan pemilihan pelapis, tinggi stand-off, dan dimensi face-to-face sebagai variabel desain sambungan ekspansi kain yang penting.
Isolasi saluran di sekitarnya juga penting.
Jika saluran diisolasi secara eksternal, isolasi tersebut dapat mengubah distribusi suhu di sekitar rangka sambungan ekspansi dan sabuk fleksibel.
Produsen harus mengetahui:
Elemen fleksibel harus terpasang secara aman tanpa menimbulkan tegangan lokal yang merusak sabuk.
Pengaturan umum meliputi:
Untuk proyek penggantian, sediakan:
Rangka sambungan ekspansi kain dapat dirancang untuk pemasangan dengan las atau baut tergantung pada aplikasinya.
Jangan berasumsi bahwa sambungan ekspansi dapat secara otomatis memperbaiki kesalahan pemasangan yang tidak terbatas.
Jika terdapat ketidaksejajaran yang diketahui, hal tersebut harus dinyatakan sebagai bagian dari persyaratan pergerakan sebelum manufaktur.
Panduan pemasangan dari produsen sambungan ekspansi yang mapan secara khusus memperingatkan bahwa ketidaksejajaran harus tetap berada dalam batas desain yang disepakati kecuali jika hal tersebut disertakan secara sengaja dalam desain sambungan.
Pemasangan di luar ruangan menimbulkan persyaratan tambahan yang mungkin tidak ada di dalam pabrik.
Ini dapat mencakup:
Oleh karena itu, penutup eksternal harus dipilih untuk kondisi proses dan lingkungan sekitar.
Proses pemilihan berbeda untuk proyek baru dan penggantian.
Sambungan dapat direkayasa bersama dengan:
Jangan hanya menyalin sambungan lama jika sambungan tersebut gagal sebelum waktunya.
Sebelum penggantian, selidiki:
Panduan penggantian dari produsen berpengalaman juga menekankan untuk meninjau spesifikasi asli dan riwayat pengoperasian alih-alih secara otomatis mereproduksi desain yang gagal.
| Kondisi Operasi | Pertanyaan Desain | Kemungkinan Respons Desain |
|---|---|---|
| Suhu Gas Tinggi | Dapatkah lapisan luar menoleransi suhu proses? | Tambahkan isolasi dan material sisi panas yang sesuai |
| Pergerakan Lateral Besar | Apakah tersedia rentang fleksibel yang cukup? | Optimalkan lebar sabuk dan geometri sambungan |
| Kecepatan Gas Tinggi | Apakah kain akan terpapar turbulensi secara langsung? | Pertimbangkan pelapis internal |
| Debu Abrasif | Apakah partikel akan menghantam elemen fleksibel? | Tambahkan perlindungan abrasi atau pelapis |
| Gas Basah Korosif | Apakah kondensasi bersifat agresif secara kimia? | Pilih membran penyegel yang kompatibel |
| Tekanan Negatif | Dapatkah kain tertarik ke dalam? | Evaluasi pelapis dan geometri pendukung |
| Pemasangan Luar Ruangan | Apakah sambungan akan terpapar cuaca dan UV? | Pilih penutup eksternal yang sesuai |
| Siklus Sering | Seberapa sering pergerakan berulang? | Evaluasi kelelahan material dan geometri |
Kondisi operasi:
Prioritas pemilihan:
Desain harus berfokus pada perlindungan terhadap abrasi, isolasi suhu tinggi, perilaku tekanan negatif, konstruksi sudut, dan kelonggaran pergerakan yang memadai. Lapisan internal mungkin penting untuk melindungi sabuk fleksibel dari gas yang mengandung debu.
Kondisi operasi:
Prioritas pemilihan:
Fleksibilitas dan ketahanan terhadap getaran mungkin lebih penting daripada paket isolasi yang berat. Kepakan sabuk dan aliran udara lokal di sekitar sambungan kipas tetap harus dipertimbangkan.
Kondisi operasi:
Prioritas pemilihan:
Ketahanan kimia dari lapisan penyegel gas mungkin lebih penting daripada kemampuan suhu maksimum. Kondensasi dan suhu sisi dingin harus ditinjau dengan cermat.
Banyak masalah sambungan ekspansi dimulai sebelum manufaktur.
Hindari kesalahan spesifikasi berikut:
Untuk evaluasi teknis tercepat, kirimkan informasi berikut bersama pertanyaan Anda:
| Aplikasi | Pembangkit listrik, pabrik semen, tungku, kipas, boiler, sistem pembuangan, atau peralatan lainnya |
| Bentuk | Bulat, persegi panjang, persegi, atau khusus |
| Dimensi | Diameter atau lebar × tinggi |
| Tatap muka (Face-to-Face) | Panjang sambungan terpasang |
| Suhu Operasional | Nilai kontinu |
| Suhu Maksimum | Nilai puncak dan durasi |
| Tekanan | Positif atau negatif, nilai operasional dan desain |
| Media Proses | Komposisi gas dan kelembapan |
| Pergerakan | Kompresi aksial, ekstensi, lateral, dan angular |
| Kecepatan Gas | Kecepatan aliran operasional jika diketahui |
| Partikel | Debu, abu, atau padatan abrasif |
| Lingkungan | Dalam ruangan atau luar ruangan |
| Kuantitas | Prototipe, penggantian, atau kuantitas produksi |
| Gambar | PDF, CAD, atau sketsa dimensi |
Industri sambungan ekspansi kain harus direkayasa di sekitar sistem saluran daripada dipilih sebagai komponen tekstil generik.
BSTFLEX dapat mengevaluasi konstruksi kustom untuk saluran udara panas, knalpot, dan gas buang berdasarkan suhu operasional, tekanan, pergerakan, komposisi gas, geometri, dan persyaratan lingkungan pelanggan.

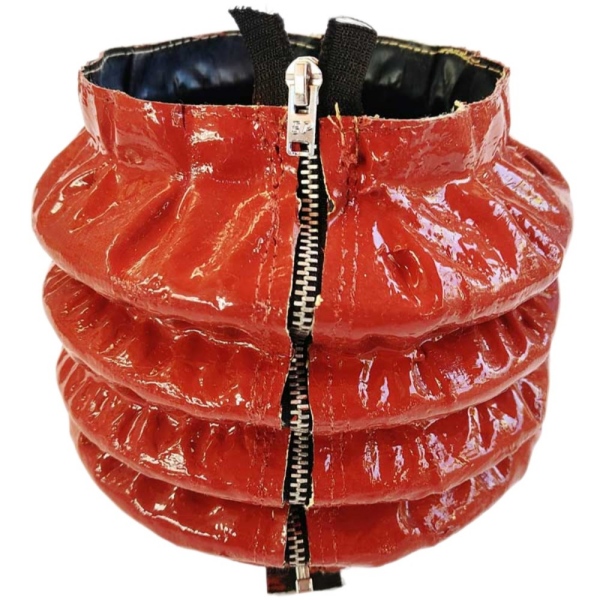

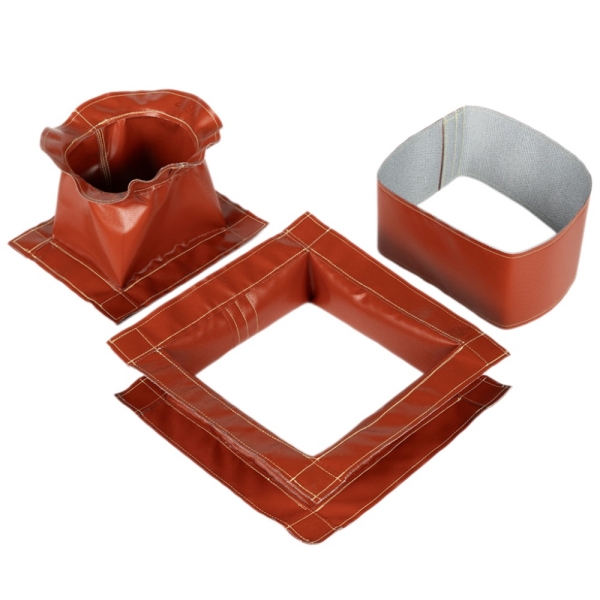

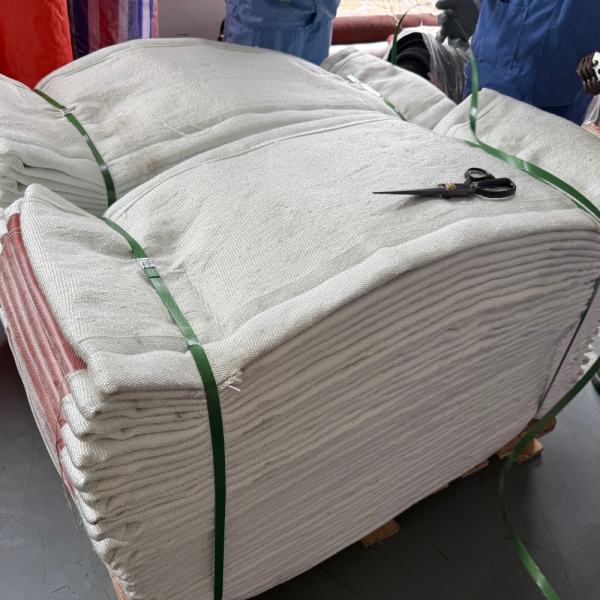

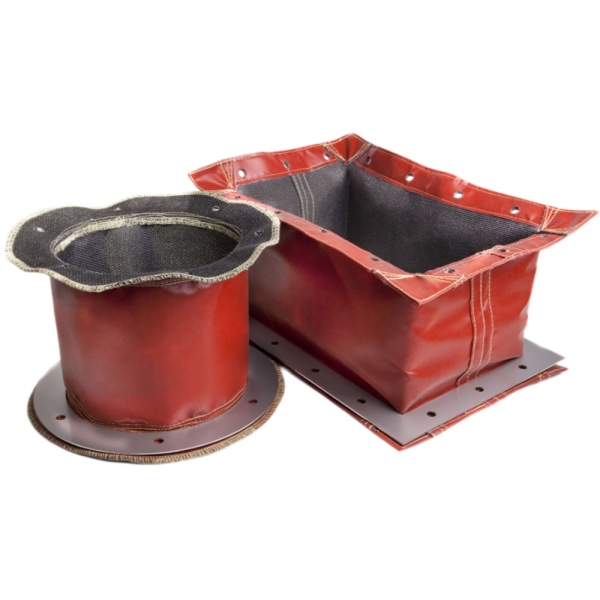

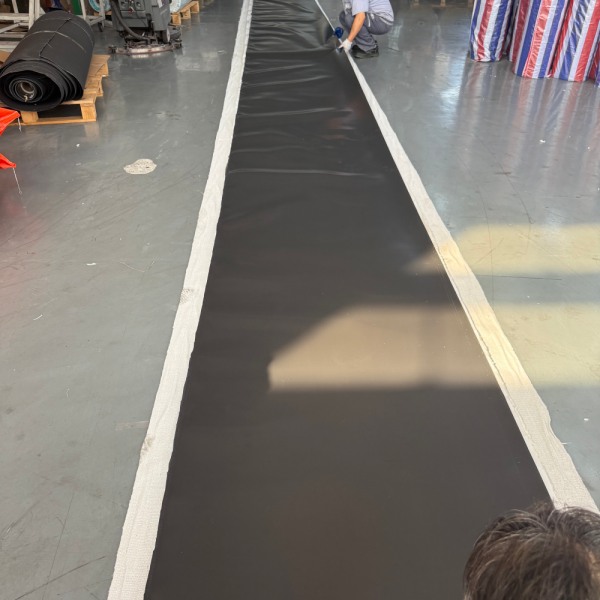

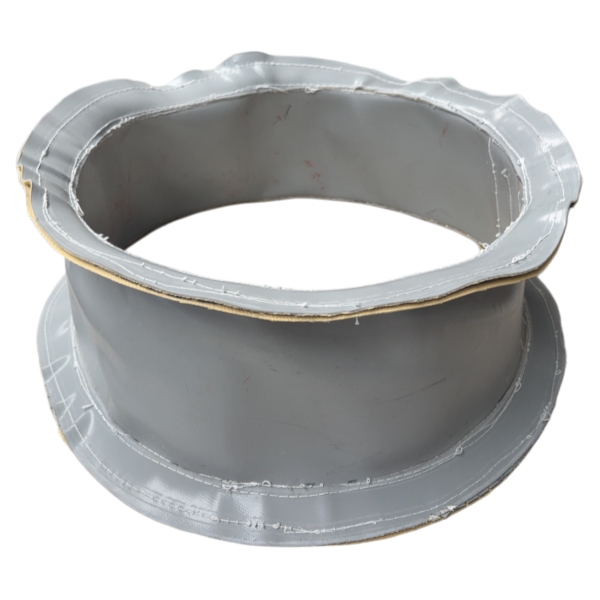

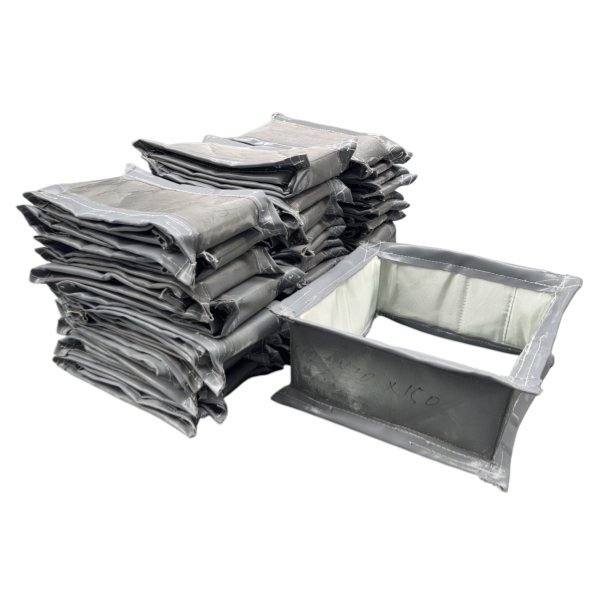

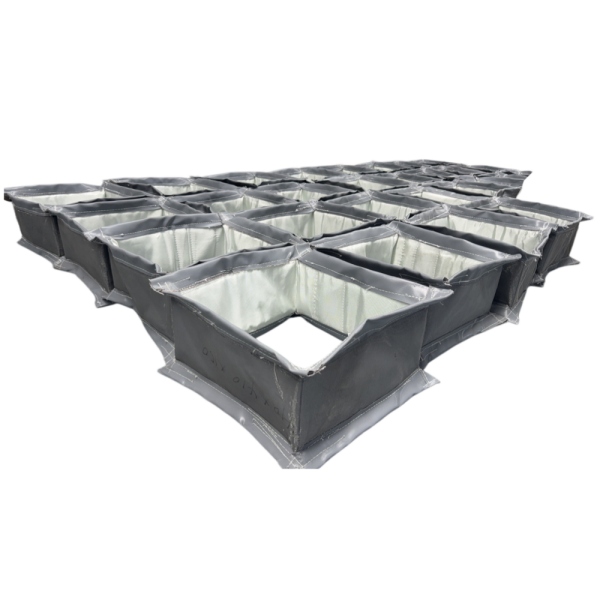

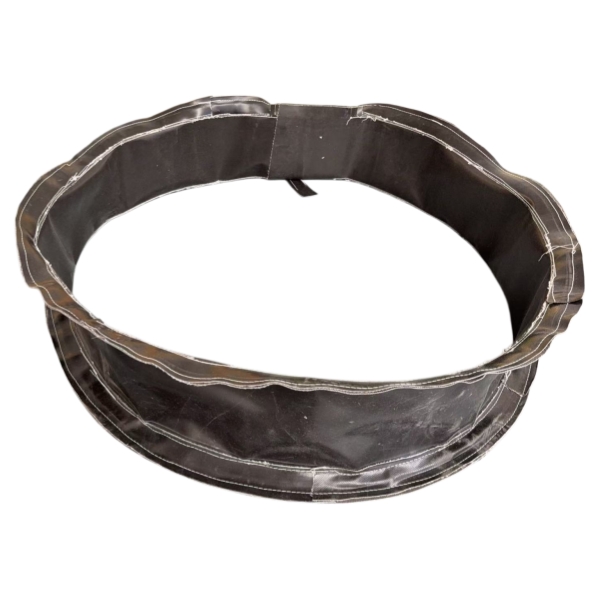

Solusi yang tersedia mencakup sambungan ekspansi saluran kain bulat, persegi panjang, dan kustom sambungan ekspansi saluran kain, dengan konstruksi fleksibel menggunakan kain teknis, kain berlapis, lapisan penyegel, isolasi, dan komponen pelindung sesuai kebutuhan aplikasi.
Tinjau Sambungan Ekspansi Kain Non-Logam BSTFLEX halaman produk untuk informasi manufaktur kustom.
Untuk penawaran harga kustom, berikan ukuran saluran, panjang tatap muka, suhu normal dan maksimum, tekanan operasional, gas proses, pergerakan aksial, pergerakan lateral, kecepatan gas, dan gambar yang tersedia.
