Saluran gas buang bersuhu tinggi menciptakan salah satu lingkungan operasi yang paling menantang bagi sebuahsambungan ekspansi kainSambungan tersebut mungkin perlu menangani beberapa masalah sekaligus: suhu gas yang tinggi, pemuaian termal, tekanan negatif, abu terbang atau debu proses, komponen gas korosif, getaran, dan pergerakan saluran multiarah yang besar.
Oleh karena itu, sebuahsambungan ekspansi kain suhu tinggiPemilihan kain tidak boleh hanya berdasarkan peringkat suhu tertinggi yang dipublikasikan. Kinerja yang andal bergantung pada arsitektur sambungan yang lengkap, termasuk sabuk fleksibel, lapisan penyegel gas, insulasi termal, perlindungan permukaan panas, lapisan dalam, dan geometri yang memungkinkan pergerakan.
BSTFLEX memproduksi sesuai pesanansambungan ekspansi kain non-logamuntuk sistem saluran udara panas, pembuangan, dan gas buang industri.
Prinsip desain utama:Dalam sistem gas buang panas, membran penyegel fleksibel tidak harus beroperasi pada suhu gas penuh. Sistem insulasi dan permukaan panas yang dirancang dengan tepat dapat menciptakan gradien suhu terkontrol melalui sambungan ekspansi.
Saluran cerobong asap industri dapat mengalami perubahan dimensi yang signifikan antara kondisi mati total (dingin) dan suhu operasi penuh.
Saluran baja panjang akan memuai seiring dengan kenaikan suhunya. Jika pemuaian tersebut dibatasi, beban tambahan dapat dialihkan ke dinding saluran, struktur penyangga, kipas, boiler, tungku, dan peralatan pengendalian polusi.
Asambungan ekspansi gas buangmenyediakan bagian yang fleksibel di mana pergerakan termal ini dapat terjadi secara terkontrol.
Sumber gerakan yang umum meliputi:
Sambungan kain sangat berguna dalam sistem ini karena dapat mengakomodasi pergerakan aksial, lateral, dan angular dengan gaya pegas yang relatif rendah. Produsen industri umumnya menggunakannya dalam layanan saluran gas panas bertekanan rendah.
Aplikasi gas buang suhu tinggi biasanya merupakan kombinasi dari beberapa tekanan operasional.
| Kondisi Operasi | Potensi Dampak pada Sambungan Ekspansi |
|---|---|
| Suhu Gas Tinggi | Degradasi termal pada material penyegel dan penguat. |
| Abu terbang atau debu | Pengikisan dan penumpukan di dalam rongga sendi |
| Tekanan Negatif | Material yang fleksibel dapat tertarik ke arah aliran gas. |
| Kecepatan Gas Tinggi | Getaran, turbulensi, dan keausan mekanis lokal |
| Komponen Gas Asam | Serangan kimia pada material yang tidak kompatibel |
| Kondensasi | Potensi korosi parah atau paparan bahan kimia |
| Siklus Termal | Lenturan berulang dan perubahan dimensi |
| Pergerakan Saluran Besar | Tekanan pada sabuk fleksibel dan sistem pengikat |
Inilah mengapa dua saluran cerobong asap yang beroperasi pada suhu yang sama mungkin memerlukan konstruksi sambungan ekspansi yang sama sekali berbeda.
Banyak sambungan ekspansi untuk kondisi penggunaan berat merupakan rakitan multi-lapisan.
Setiap lapisan menjalankan fungsi yang berbeda.
Sistem perlindungan terdalam terletak paling dekat dengan aliran gas.
Tergantung pada aplikasinya, perannya dapat mencakup:
Bahan tekstil suhu tinggi seperti silika atau kain tahan panas lainnya dapat dievaluasi untuk bagian sistem ini tergantung pada kondisi layanan aktual.
Lapisan isolasi mengurangi perpindahan panas dari gas proses ke arah lapisan penyegelan dan lapisan fleksibel eksternal.
Hal ini menciptakan gradien suhu di sepanjang sambungan ekspansi.
Ketebalan isolasi yang dibutuhkan bergantung pada:
Segel gas harus mampu menahan media proses sekaligus tetap fleksibel selama pergerakan berulang.
Pemilihan tersebut harus mempertimbangkan hal-hal berikut:
Kain komposit berbasis PTFE digunakan dalam beberapa aplikasi gas buang yang menuntut secara kimia karena ketahanan kimianya, sementara suhu yang diizinkan sebenarnya bergantung pada sistem material dan desain termal tertentu.
Kain teknis tenun dapat memberikan kekuatan mekanik dan stabilitas dimensi pada sabuk fleksibel.
Serat kaca umumnya digunakan karena menggabungkan ketahanan panas dengan sifat tarik yang bermanfaat.
Lapisan luar mungkin perlu menahan:
Dalam layanan yang melibatkan gas buang kotor atau berkecepatan tinggi, melindungi sabuk kain dari aliran gas langsung seringkali sangat penting.
Lapisan pelapis aliran menciptakan jalur internal yang lebih halus dan membantu melindungi elemen fleksibel.
Fungsinya mungkin meliputi:
Desain pengolahan gas buang kotor bersuhu tinggi di industri umumnya menggunakan pelapis khusus untuk melindungi sabuk fleksibel dari abrasi dan untuk mengelola aliran yang mengandung partikel.
Gas buang dapat membawa abu terbang, debu klinker, debu semen, atau partikel lainnya.
Jika material ini menumpuk di rongga sambungan ekspansi, hal itu dapat mengganggu pergerakan dan meningkatkan keausan lokal.
Penghalang akumulasi digunakan untuk mengurangi jumlah partikel yang masuk dan mengisi rongga tersebut.
Ini dapat bekerja bersama dengan pelapis aliran untuk:
Penghalang akumulasi merupakan fitur desain umum pada sistem sambungan ekspansi gas buang kotor.
Tidak ada satu pun “kain terbaik” untuk setiap sambungan ekspansi suhu tinggi.
Pemilihan material yang tepat bergantung pada posisi material tersebut di dalam sambungan dan fungsi yang dijalankannya.
| Keluarga Material | Kemungkinan Peran | Pertimbangan Teknik Utama |
|---|---|---|
| Kain Serat Kaca | Lapisan tekstil penguat dan termal | Suhu dan kekuatan mekanik |
| Kain Silika | Perlindungan wajah terhadap suhu tinggi dan panas. | Paparan panas langsung |
| Serat Kaca Berlapis Silikon | Lapisan luar yang fleksibel atau kedap air | Suhu, cuaca, dan fleksibilitas |
| Kain Berlapis PTFE | Segel gas tahan bahan kimia | Kimia dan suhu membran |
| Bahan Isolasi | Penurunan suhu melalui sambungan | Gradien termal |
| Jaring atau Pelapis Logam | Perlindungan terhadap aliran dan abrasi | Kecepatan dan muatan partikulat |
BSTFLEX memproduksi berbagai macamkain suhu tinggi, sehingga memungkinkan berbagai sistem tekstil untuk dipertimbangkan sesuai dengan perannya di dalam sambungan ekspansi.
Menyediakan hanya satu suhu saja jarang cukup.
Spesifikasi yang bermanfaat harus membedakan antara:
Suhu yang dialami selama operasi stabil normal.
Suhu proses tertinggi yang diperkirakan terjadi selama kondisi abnormal atau sementara.
Lamanya suhu maksimum, baik beberapa detik, menit, atau jam, dapat memengaruhi pemilihan material secara signifikan.
Siklus perubahan suhu yang berulang dapat menyebabkan kelelahan termal dan mekanis.
Instalasi luar ruangan juga dapat mengalami suhu lingkungan yang sangat rendah selama masa mati daya.
Pada beberapa sistem pembakaran dan gas buang, risiko korosi tidak paling tinggi pada suhu operasi maksimum.
Kondisi ini dapat menjadi lebih parah ketika gas mendingin hingga terbentuk kondensat asam.
Artinya, para desainer harus mempertimbangkan:
Membran gas yang tahan terhadap bahan kimia mungkin diperlukan bahkan ketika suhu proses maksimum tidak tampak terlalu tinggi.
Banyak sistem boiler dan pembuangan beroperasi di bawah tekanan negatif.
Hal ini menciptakan kondisi mekanis yang berbeda dari sistem saluran udara bertekanan positif.
Tekanan tersebut dapat menarik elemen fleksibel ke arah dalam menuju aliran gas.
Konsekuensi yang mungkin terjadi meliputi:
Oleh karena itu, sambungan tersebut harus dirancang dengan tekanan negatif sebagai parameter operasi yang ditentukan, bukan hanya dijelaskan sebagai "tekanan rendah."
Udara panas bersih dan gas buang kotor pada dasarnya adalah aplikasi yang berbeda.
Sambungan yang mengalirkan udara panas bersih mungkin memerlukan fleksibilitas dan ketahanan suhu tetapi sedikit perlindungan terhadap abrasi.
Sambungan gas buang yang kotor mungkin juga memerlukan:
Oleh karena itu, jenis dan konsentrasi padatan yang tersuspensi dalam gas harus disertakan dalam RFQ. Panduan desain industri secara khusus mengidentifikasi suhu gas, laju aliran, serta jumlah dan daya abrasif padatan tersuspensi sebagai parameter desain sambungan kain utama.
Pergerakan termal harus dihitung dari sistem saluran udara, bukan diperkirakan dari dimensi sambungan ekspansi.
Keempat nilai kunci tersebut adalah:
| Kompresi Aksial | Bagian-bagian saluran bergerak saling mendekat satu sama lain |
| Ekstensi Aksial | Bagian-bagian saluran bergerak terpisah |
| Gerakan Lateral | Salah satu sambungan bergerak menyamping relatif terhadap sambungan lainnya. |
| Gerakan Sudut | Permukaan penghubung berputar relatif satu sama lain |
Sambungan kain suhu tinggi dapat mengakomodasi pergerakan yang cukup besar, tetapi pergerakan yang tersedia bergantung pada bentang sabuk, geometri, posisi pemasangan, dan konstruksi material.
Rentang fleksibel antara titik-titik penempelan menentukan seberapa banyak material yang tersedia untuk mengalami deformasi.
Jika bentangnya terlalu pendek untuk pergerakan lateral atau aksial yang dibutuhkan, kain tersebut dapat mengalami tegangan berlebih.
Namun, jika terlalu banyak material lepas yang dimasukkan, hal itu dapat menyebabkan:
Oleh karena itu, dimensi tatap muka dan pergerakan yang dibutuhkan harus dievaluasi bersama-sama.
Sistem boiler berukuran besar dapat menciptakan ekspansi termal yang substansial antara tungku, pemanas udara, pengendap, scrubber, dan saluran udara yang terkait dengan cerobong asap.
Produksi semen menggabungkan gas panas dengan beban debu yang tinggi, sehingga pengendalian abrasi dan penumpukan debu menjadi sangat penting.
Sistem pembuangan tungku dan proses dapat memaparkan sambungan ekspansi terhadap panas radiasi, gas bersuhu tinggi, dan partikel padat.
Pembakaran sampah dapat menghasilkan beban termal yang tinggi dan gas buang dengan komposisi kimia yang kompleks, sehingga memerlukan pemilihan material yang cermat.
Sambungan ekspansi dapat dipasang di antara saluran keluar tungku dan peralatan penanganan gas hilir untuk mengakomodasi pemuaian termal.
Sistem pembuangan berukuran besar dapat menggabungkan suhu tinggi, getaran, dan pergerakan struktural yang signifikan.
Pertimbangkan sebuah saluran persegi panjang besar yang membawa gas buang panas dengan kandungan partikulat yang tinggi.
Sistem ini juga beroperasi di bawah tekanan negatif dan mengalami pergerakan termal aksial dan lateral.
Evaluasi desain yang tepat akan berfokus pada:
Hanya dengan menyebutkan "kain fiberglass suhu tinggi" saja tidak akan mengatasi sebagian besar risiko sebenarnya dalam aplikasi ini.
Sekarang, pertimbangkan saluran udara panas yang bersih tanpa debu atau gas korosif yang signifikan.
Meskipun suhunya mungkin serupa, konstruksi yang dibutuhkan bisa jauh lebih sederhana karena perlindungan terhadap abrasi dan ketahanan terhadap bahan kimia kurang kritis.
Prioritas desain dapat bergeser ke arah:
Hal ini menggambarkan mengapa media proses harus ditentukan bersama dengan suhu.
Material fleksibel berbasis PTFE dapat dipertimbangkan di mana ketahanan terhadap bahan kimia dan kekedapan gas merupakan hal penting.
Material ini sangat relevan untuk beberapa aplikasi proses kimia dan pembersihan gas buang. Frenzelit, misalnya, secara khusus memposisikan material komposit PTFE berlapis ganda untuk pabrik kimia dan pembersihan gas buang.
Namun, PTFE tidak boleh langsung dimasukkan ke dalam aliran gas yang sangat panas tanpa mengevaluasi suhu membran sebenarnya terlebih dahulu.
Pada suhu proses yang lebih tinggi, isolasi dan perlindungan permukaan panas mungkin diperlukan untuk menjaga membran penyegel tetap berada dalam kisaran pengoperasian yang dimaksudkan.
Kain dengan kandungan silika tinggi dapat dipertimbangkan ketika lapisan tekstil membutuhkan ketahanan panas langsung yang jauh lebih tinggi daripada kain berbasis serat kaca konvensional.
Kemungkinan peran yang tersedia meliputi:
Konstruksi akhir masih bergantung pada penyegelan gas, tekanan, pergerakan, dan persyaratan kimia; silika tidak boleh dianggap sebagai bahan sambungan ekspansi yang lengkap dengan sendirinya.
Sambungan kain bersuhu tinggi seringkali gagal karena kondisi pengoperasian diremehkan, bukan karena kain fleksibel tersebut memang "terlalu lemah."
Penyebab umum meliputi:
Personel pemeliharaan harus menyelidiki kondisi-kondisi seperti:
Jika suatu sendi mengalami kegagalan sebelum waktunya, penyebab operasionalnya harus diidentifikasi sebelum penggantian yang identik dipesan.
Berikan informasi berikut sebelum pemilihan material akhir:
Untuk instalasi yang sudah ada, jangan hanya memberikan dimensi luar saja.
Paket pengganti yang bermanfaat harus mencakup:
Jika sambungan yang ada mengalami masa pakai yang singkat, informasi ini dapat membantu menentukan apakah konstruksi pengganti perlu diubah.

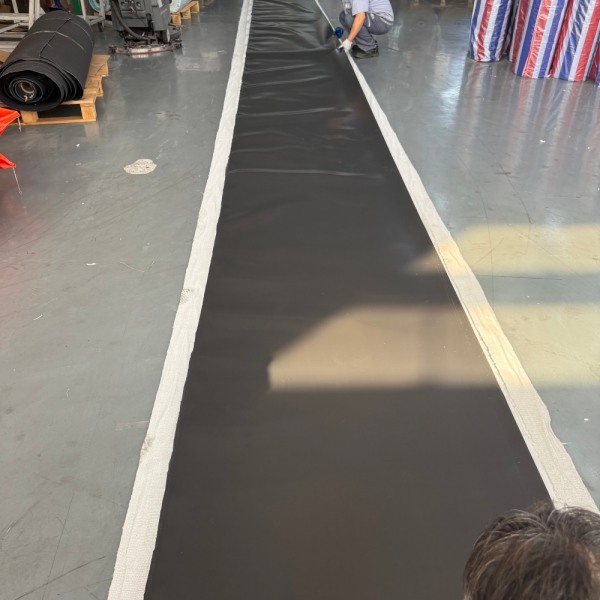

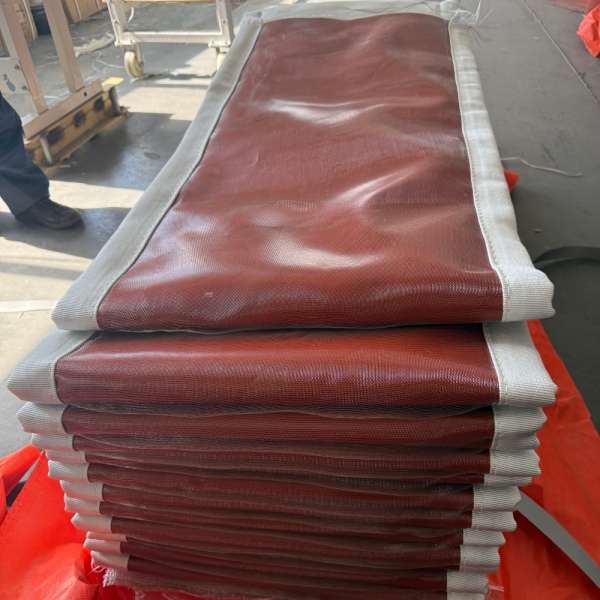

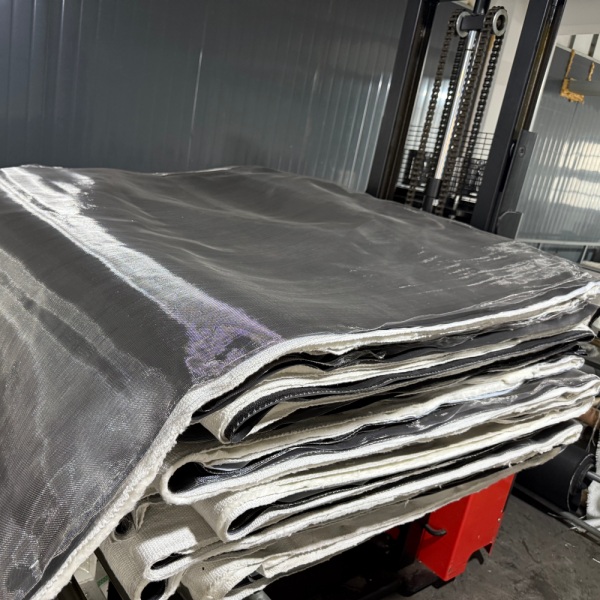

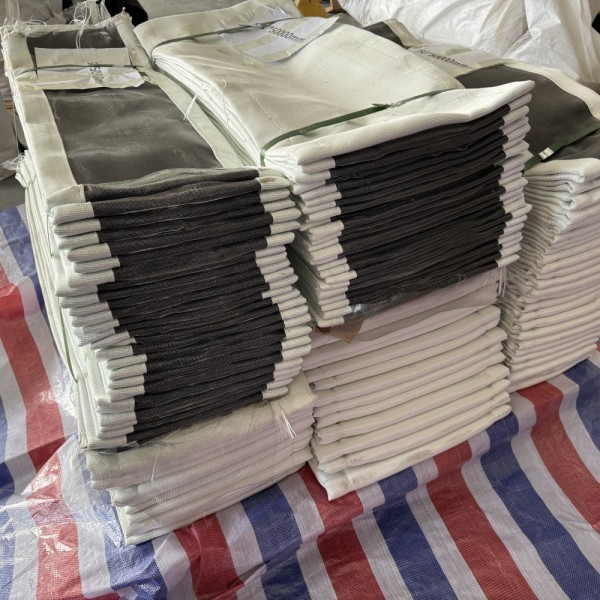

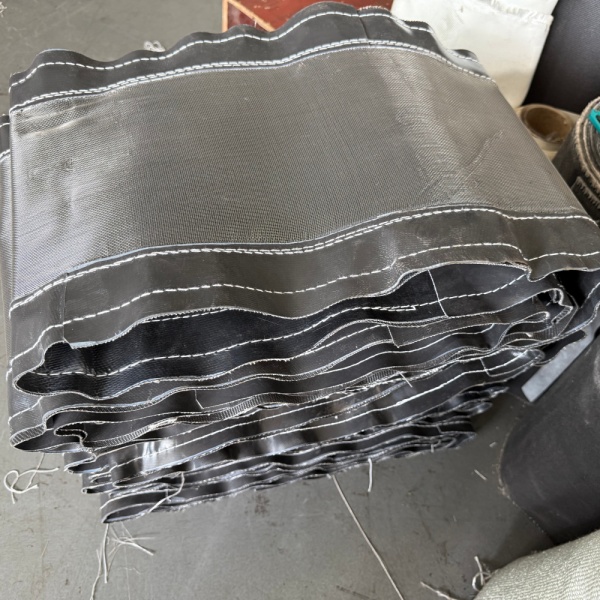

BSTFLEX mengembangkansambungan ekspansi kain suhu tinggiuntuk saluran gas buang industri, pembuangan, dan udara panas.
Tergantung pada aplikasinya, konstruksi fleksibel dapat menggabungkan kain teknis, serat kaca berlapis, bahan penyegel berbasis PTFE, kain silika tinggi, insulasi termal, dan komponen pelindung internal.

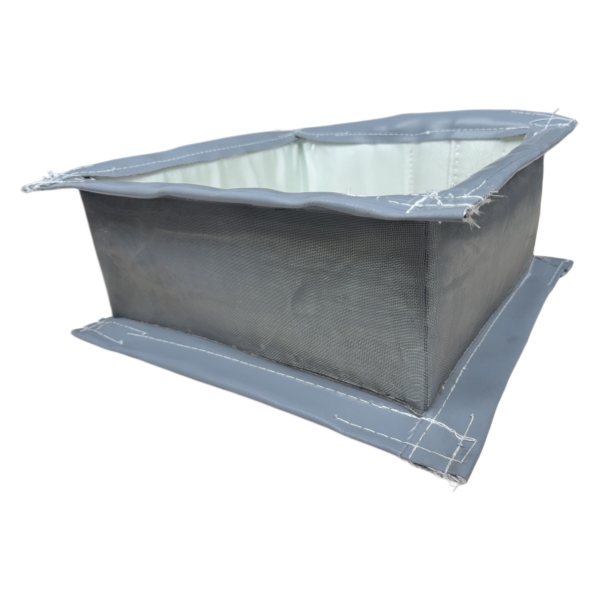

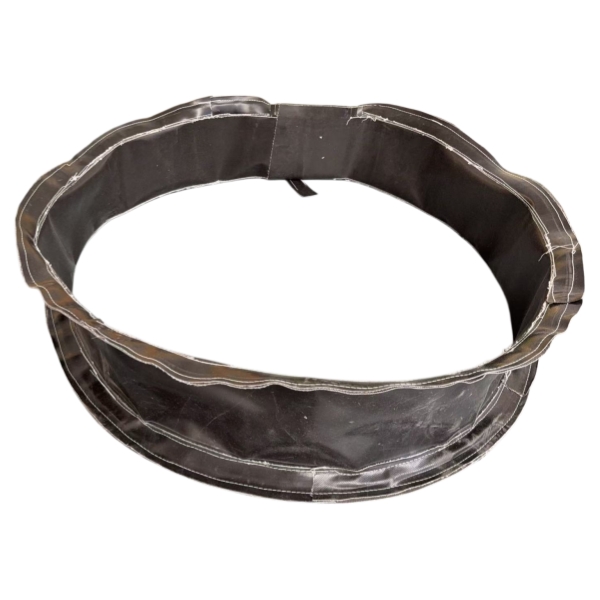

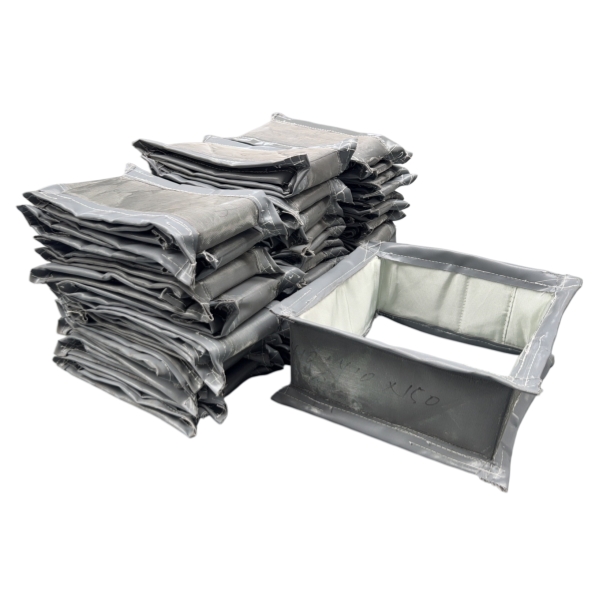

Bentuk bulat, persegi panjang, persegi, dan konfigurasi khusus aplikasi dapat diproduksi sesuai dengan gambar pelanggan dan data operasional.
Untuk opsi manufaktur khusus yang tersedia, kunjungiSambungan Ekspansi Kain Non-Logam BSTFLEXHalaman produk.
Kirimkan kepada BSTFLEX dimensi saluran udara Anda, suhu normal dan maksimum, tekanan, gas proses, kecepatan gas, kondisi partikulat, pergerakan aksial, pergerakan lateral, panjang antar muka, dan gambar yang tersedia.
