Jawaban Singkat

Untuk menentukan ukuran gasket tali fiberglass, catat lebar alur yang bersih, kedalaman alur, celah pintu tertutup, radius sudut, dan total panjang garis tengah. Kemudian pilih tali bulat atau persegi yang konstruksi jadinya dapat menempati ruang tersebut pada kompresi yang disetujui produsen. Tali yang terlalu kecil dapat meninggalkan jalur kebocoran; tali yang terlalu besar dapat mencegah pintu menutup atau menghancurkan kepangan secara permanen.

Tidak ada satu pun persentase ukuran lebih atau kompresi yang berlaku untuk setiap tali kepang. Kepadatan, pola kepangan, inti, lapisan, penguatan, dan geometri pintu dapat mengubah cara dua tali dengan diameter nominal yang sama berperilaku.

Mengapa Mengukur Tali yang Dilepas Saja Tidak Cukup

Segel lama berguna sebagai referensi, tetapi bukan dimensi utama yang dapat diandalkan. Segel tersebut mungkin telah kehilangan daya lenting, menyerap residu proses, merenggang saat dilepas, atau membentuk bentuk persegi panjang permanen di dalam saluran. Mengukur hanya sisi pipih yang paling lebar dapat menghasilkan penggantian yang terlalu besar. Mengukur hanya bagian yang hancur paling tipis dapat menghasilkan ukuran yang terlalu kecil.

Untuk pekerjaan pemeliharaan, simpan gasket yang dilepas dan potret sebelum dibuang. Catat profilnya, posisi sambungan, arah pemasangan, dan kerusakan lokal apa pun. Gunakan pengamatan tersebut bersama dengan pengukuran dari alur logam yang dibersihkan.

Untuk desain pintu baru, kerjakan dari gambar dan sampel penutupan yang representatif. Pemasok perlu memahami alur penahan dan jarak yang tersedia saat pintu terkunci penuh.

Lima Pengukuran yang Diperlukan untuk Ukuran Gasket Tali

Ukur Alur Sebelum Memilih Diameter Tali

1. Amankan peralatan. Isolasi oven, furnace, atau boiler, biarkan dingin dan ikuti prosedur lockout lokasi sebelum membuka atau melepas pintu.
2. Lepas gasket lama dengan hati-hati. Simpan bagian yang representatif dan catat apakah gasket tersebut dilem, ditahan secara mekanis, atau sekadar ditekan ke dalam alur.
3. Bersihkan saluran. Perekat lama, kerak, dan serat yang padat dapat mengurangi lebar dan kedalaman yang dapat digunakan. Ukur alur logam daripada residunya.
4. Ambil pembacaan di beberapa posisi. Bandingkan sisi lurus, sudut, area engsel, dan sisi kait. Catat nilai terkecil dan terbesar alih-alih melaporkan hanya satu pembacaan yang mudah.
5. Periksa permukaan pasangan. Cari distorsi, erosi, perbaikan las, engsel longgar, dan gaya kait yang tidak merata. Tali baru tidak dapat mengkompensasi setiap cacat mekanis.
6. Kirimkan gambar atau foto yang diberi tanda. Tampilan potongan yang menunjukkan lebar, kedalaman, celah, dan arah penutupan jauh lebih berguna daripada diameter tali yang ditulis tanpa konteks.

Cara Mengevaluasi Kompresi Tanpa Menggunakan Persentase Universal

Kompresi adalah pengurangan tinggi bebas tali saat sambungan ditutup. Hal ini dapat dinyatakan sebagai:

Kompresi (%) = (tinggi segel bebas − tinggi segel terpasang) ÷ tinggi segel bebas × 100

Untuk tali yang ditahan dalam alur, tinggi segel bebas harus menggambarkan tinggi aktual yang disajikan ke permukaan pas setelah tali dipasang. Tinggi ini tidak selalu sama persis dengan diameter katalog. Tinggi segel terpasang adalah ruang yang tersedia di garis penyegelan yang sama saat pintu dikunci sepenuhnya.

Perhitungan ini menjelaskan geometri; perhitungan ini tidak menetapkan batas yang dapat diterima. Mintalah pemasok untuk mengonfirmasi rentang kompresi yang diizinkan untuk konstruksi persis yang sedang dikutip. Kepangan bundar berdensitas sedang, kepangan persegi padat, tali rajut lunak, dan tali berlapis dapat menghasilkan gaya penutupan yang sangat berbeda pada persentase nominal yang sama.

Jika pintu sudah digunakan, uji coba sampel singkat sering kali lebih dapat diandalkan daripada menerapkan rumus internet generik. Uji coba tersebut harus mengonfirmasi bahwa tali tetap terpasang, pintu menutup tanpa gaya berlebihan, dan kontak berlangsung terus menerus di sekeliling keliling.

Tali Kepangan Bundar atau Tali Kepangan Persegi?

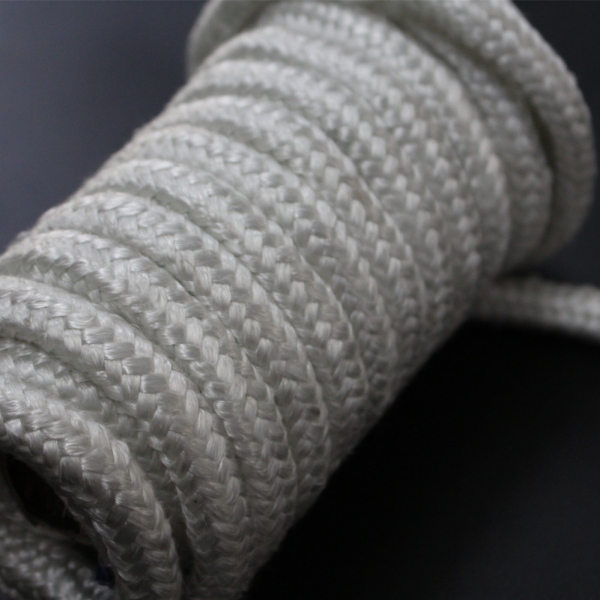

Tali Serat Kaca Kepangan Bundar

Profil bundar adalah titik awal yang praktis untuk alur berjari-jari, jalur penyegelan melingkar, dan saluran yang dirancang untuk menahan tali melingkar. Profil ini dapat mengikuti sudut dan jalur yang tidak teratur, sementara konstruksi yang di kepang memberikan permukaan yang lebih stabil daripada tali terpelintir yang longgar.

Untuk profil ini, tinjau halaman produk fiberglass round braided rope. Dalam RFQ, nyatakan diameter yang diperlukan, konstruksi, panjang, kondisi pengoperasian, dan pengukuran alur alih-alih hanya meminta “tali serat kaca standar.”

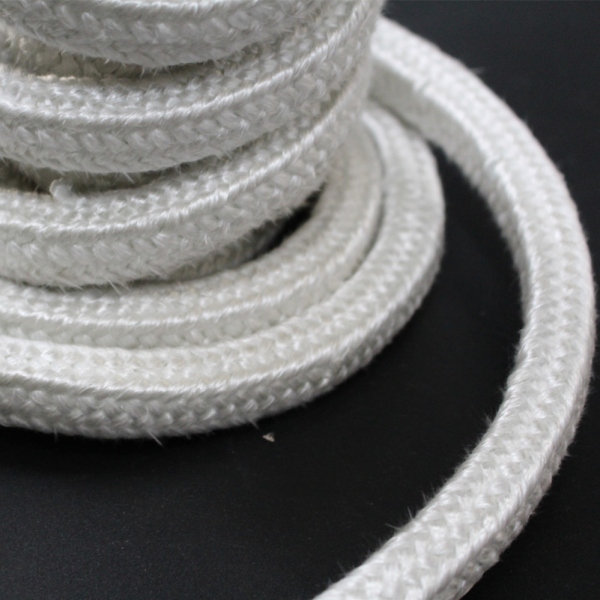

Tali Serat Kaca Kepangan Persegi

Profil persegi menyediakan muka kontak datar dan dapat duduk lebih dapat diprediksi di saluran persegi panjang. Profil ini dapat sesuai jika lebar dan kedalaman alur dikendalikan secara terpisah atau jika tali bundar cenderung berputar atau meninggalkan ruang yang tidak terpakai di sudut saluran.

Untuk penampang bersisian datar, bandingkan fiberglass square braided rope. Jangan mengganti dimensi nominal yang sama tanpa memeriksa volume terpasang, kerapatan, dan gaya penutupan yang diperlukan.

Kerapatan Kepangan Mengubah Kesesuaian

Ukuran nominal tidak sepenuhnya menggambarkan paking tali. Kerapatan kepangan dan konstruksi internal memengaruhi seberapa mudah tali menekuk, seberapa banyak ia menyebar secara lateral, dan seberapa kuat ia mendorong kembali ke arah pintu.

• Konstruksi yang lebih lunak: lebih mudah menyesuaikan diri di sekitar permukaan yang tidak teratur, tetapi mungkin memerlukan lebih lebih banyak dukungan dan lebih mudah ditekan secara berlebihan.
• Kepangan yang lebih padat: lebih stabil secara dimensi dan tahan terhadap kerusakan penanganan, tetapi umumnya memerlukan alur yang lebih akurat dan gaya penutupan yang lebih besar.
• Konstruksi inti: inti serat padat, konstruksi berongga, atau inti bertulang mengubah pemulihan dan radius tikungan.
• Perawatan permukaan: pelapisan dapat mengubah gesekan, kekakuan, kemampuan kompresi, dan ketahanan media.

Untuk pesanan OEM berulang, sampel yang disetujui harus menentukan lebih dari sekadar dimensi luar. Catat konstruksi produk, massa per satuan panjang atau kontrol kerapatan yang disepakati, toleransi dimensi, dan referensi persetujuan sampel.

Kapan Tali Berlapis Harus Dievaluasi

Tali serat kaca yang tidak dilapisi cocok untuk banyak aplikasi penyegelan termal statis kering. Konstruksi yang dilapisi dapat dipertimbangkan ketika pembeli membutuhkan pengurangan kerunyaman permukaan, permukaan pemasangan yang lebih halus, atau ketahanan tambahan terhadap media proses tertentu.

Silicone rubber coated fiberglass rope adalah konstruksi terpisah dan tidak boleh diperlakukan sebagai variasi warna yang dapat saling menggantikan. Pelapisan mengubah seluruh perakitan, sehingga suhu, media, tekanan, kekakuan, dan kompresi harus ditinjau kembali.

Jangan berasumsi bahwa pelapisan membuat sambungan tahan tekanan atau cocok untuk setiap layanan gas, uap, atau cairan. Sediakan media yang tepat, konsentrasi, tekanan normal, fluktuasi tekanan, dan pola paparan untuk evaluasi.

Pemilihan Suhu Datang Setelah Geometri

Paking dengan ukuran yang benar masih dapat gagal jika bahan digunakan di luar kondisi kerja yang disetujui. Sediakan suhu di lokasi penyegelan, bukan hanya titik setel oven atau suhu ruang tungku. Sertakan suhu kontinu normal, suhu puncak, durasi puncak, dan frekuensi siklus termal.

Gunakan suhu kerja kontinu yang didokumentasikan dari konstruksi tali jadi. Suhu klasifikasi serat, titik leleh, dan paparan puncak durasi pendek adalah nilai yang berbeda. Perekat, lapisan, benang jahit, penguatan, atau penahan logam di sekitarnya dapat menjadi komponen pembatas.

Jika persyaratan suhu yang diverifikasi berada di luar konstruksi serat kaca yang dipilih, bandingkan keluarga bahan dalam Fiberglass Rope vs Ceramic Fiber Rope: How to Choose a High Temperature Seal. Ini memisahkan masalah ukuran dari masalah suhu material.

Cara Menentukan Panjang Gasket yang Dibutuhkan

Ukur sepanjang garis tengah alur yang sudah dibersihkan melalui setiap sudut. Untuk pintu persegi panjang, jangan hanya mengandalkan lebar dan tinggi luar pintu karena jalur gasket mungkin menjorok ke dalam, memiliki radius, atau terhalang oleh perangkat keras.

Tentukan lokasi sambungan sebelum memesan. Lokasi tersebut harus mudah diakses untuk pemasangan dan diposisikan sesuai dengan desain peralatan. Nyatakan apakah tali akan disuplai sebagai gulungan kontinu, panjang rol, panjang potong, lingkaran tertutup, atau rakitan pabrik.

Jangan meregangkan tali saat mengukur atau memasangnya. Ketegangan dapat mengurangi diameter semunya dan menyebabkan ujung-ujungnya merenggang setelah pemanasan. Tunjangan pemotongan dan metode sambungan harus disepakati dengan pemasok karena bergantung pada stabilitas kepangan, perlakuan ujung, dan prosedur pemasangan.

Kesalahan Ukuran Umum

• Memesan dari gasket lama yang sudah tertekan: deformasi permanen menyembunyikan profil dan ukuran aslinya.
• Hanya menggunakan lebar alur: lebar tidak mengungkapkan kedalaman alur atau celah akhir saat pintu tertutup.
• Memilih tali yang lebih besar untuk menghentikan setiap kebocoran: ukuran yang berlebihan dapat membuat pintu tetap terbuka, membebani kait secara berlebihan, atau menghancurkan kepangan.
• Mengabaikan profil: tali bulat dan tali persegi dengan dimensi yang sama yang dinyatakan tidak mengisi saluran dengan cara yang sama.
• Mengabaikan kepadatan: dua tali dengan dimensi yang sama mungkin memerlukan gaya penutupan yang berbeda dan menunjukkan pemulihan yang berbeda.
• Meregangkan selama pemasangan: tali dapat menjadi lebih tipis dan kemudian menyusut kembali pada sambungannya.
• Menggunakan aturan kompresi generik: persentase yang dipublikasikan mungkin merujuk pada material, kepangan, kepadatan, atau desain peralatan yang berbeda.
• Mengabaikan kondisi pintu: panel yang melengkung, engsel yang aus, dan kancing yang tidak rata dapat menyebabkan kebocoran lokal meskipun menggunakan tali yang benar.

Inspeksi Prototipe dan Penerimaan

Untuk desain baru atau penggantian tanpa spesifikasi asli yang andal, setujui sampel perwakilan sebelum merilis pesanan massal. Periksa hal-hal berikut:

• Profil dan dimensi nominal sebelum pemasangan
• Toleransi dimensi dan konsistensi di sepanjang panjangnya
• Kemampuan untuk duduk pada jalur lurus dan sudut tanpa memutar
• Gaya penutupan pintu dan keterlibatan kait
• Kontak di sekeliling seluruh perimeter
• Kesesuaian sambungan dan stabilitas ujung
• Kondisi setelah siklus panas terkontrol
• Bukti penghancuran, kercedan, pengerasan, atau penarikan keluar

Simpan sampel tali yang disetujui, revisi gambar, dan spesifikasi pembelian secara bersamaan. Ini memberi tim pembelian, kualitas, dan pemeliharaan referensi umum untuk pesanan masa depan.

Daftar Periksa RFQ Gasket Tali Fiberglass

Pertanyaan yang Sering Diajukan

Haruskah tali fiberglass baru memiliki diameter yang sama dengan gasket lama?

Tidak secara otomatis. Gasket lama mungkin telah rata atau meregang secara permanen. Ukur alur yang sudah dibersihkan dan celah pintu yang tertutup, lalu gunakan tali lama hanya sebagai bukti pendukung.

Bisakah saya memilih ukuran tali hanya dari lebar alur saja?

Tidak. Kedalaman alur, celah pintu tertutup, radius sudut, kepadatan tali, dan rentang kompresi yang disetujui juga diperlukan. Lebar saja tidak dapat memprediksi seberapa jauh segel menonjol atau berapa banyak gaya penutupan yang ditimbulkannya.

Berapa banyak gasket tali fiberglass harus dikompresi?

Gunakan rentang yang disetujui untuk konstruksi tali yang tepat. Tidak ada persentase universal untuk setiap tali yang dikepang, dipilin, dirajut, berinti padat, berinti berongga, atau dilapisi. Konfirmasikan geometri yang diusulkan dengan produsen dan lakukan uji pas sampel jika memungkinkan.

Apakah tali fiberglass bulat atau persegi lebih baik untuk pintu oven?

Tidak ada profil yang secara universal lebih baik. Tali bulat umumnya cocok untuk alur melengkung atau berjari-jari, sementara tali persegi dapat memberikan kontak datar dan dudukan yang stabil di saluran persegi panjang. Desain alur dan pintu yang ada harus menentukan profilnya.

Bagaimana cara menghitung panjang tali?

Ukur garis tengah alur lengkap dengan pita fleksibel atau tali non-regang. Sertakan sudut dan tentukan lokasi sambungan. Setujui kelonggaran pemotongan apa pun dengan pemasok dan jangan meregangkan tali selama pengukuran.

Bagaimana jika gasket dengan ukuran yang benar masih bocor?

Periksa gaya kait yang tidak merata, engsel yang aus, distorsi pintu, permukaan alur yang rusak, sambungan yang buruk, kompresi berlebih lokal, atau degradasi material. Kebocoran tidak selalu disebabkan oleh diameter nominal tali.

Kapan tali serat keramik harus dipertimbangkan sebagai gantinya?

Pertimbangkan material lain ketika suhu kerja kontinu yang didokumentasikan atau persyaratan servis lainnya melebihi kemampuan konstruksi tali fiberglass yang lengkap. Konfirmasikan suhu garis-segel aktual dan semua komponen perakitan sebelum mengganti material.

Minta Rekomendasi Gasket Tali

Untuk proyek OEM, penghentian pabrik, atau program penggantian, kirimkan lebar dan kedalaman alur, celah pintu tertutup, jalur gasket penuh, suhu operasional, media, frekuensi pembukaan, foto, dan jumlah yang diperlukan. Anhui Parker New Material Co., Ltd. dapat mengevaluasi konstruksi tali fiberglass bulat, persegi, tanpa lapisan, dan dilapisi untuk pasokan industri.

Lihat lengkap tali suhu tinggi rentang atau mulai dengan tali fiberglass kepang bulat untuk penyegelan industri.
