Selongsong Aramid Berlapis Silikon: Penentuan Ukuran untuk Kabel dan Selang

Sebuah selongsong dengan lapisan luar harus pas dalam dua arah. Lubangnya harus mampu memuat selang atau kabel, sementara diameter luar jadinya harus bebas dari klem, braket, dan komponen di sekitarnya. Jika salah satu dimensi tidak ada pada gambar, ukuran nominal selongsong saja tidak dapat menentukan pilihannya.

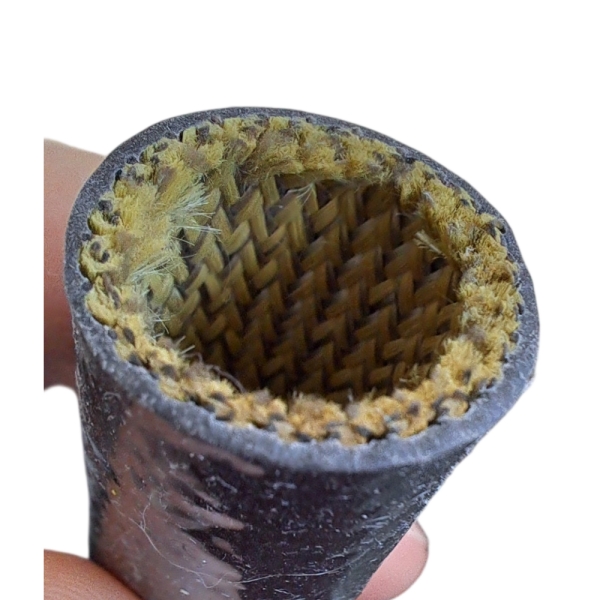

BSTFLEX's selongsong aramida berlapis silikon memiliki lapisan dalam aramida tubular dan bagian luar berlapis silikon. Produk ini dihadirkan untuk wiring harness, kabel, dan selang. Deskripsi online-nya tidak memberikan tabel dimensi, jadi mintalah pengukuran dan sampel untuk konstruksi yang sedang dikutip alih-alih berasumsi bahwa dimensi selongsong berlapis lainnya akan berlaku.

Ukur rakitan sebagaimana mestinya ia akan dilindungi

Untuk wire harness, ukur bundel jadi setelah diberi pita perekat, percabangan, dan pembungkus luar apa pun. Untuk selang, ukur di atas penutup pada beberapa titik, termasuk perubahan dekat fitting ujung. Catat diameter luar maksimum dari bagian yang tetap berada di bawah selongsong. Berikan toleransi produksi jika rakitan dibuat secara batch; sampel pada batas bawah toleransi tersebut dapat menyembunyikan masalah kecocokan.

Tandai panjang yang tertutup, lokasi tikungan, dan tempat di mana selongsong harus berhenti. Sertakan konektor listrik, ferrule krimp, mur, atau boot apa pun yang harus dilewati selongsong selama pemasangan. Fitur terbesar pada jalur tersebut mungkin jauh lebih lebar daripada bagian yang membutuhkan perlindungan.

Tentukan kapan selongsong dipasang

Jika selongsong dipasang sebelum terminal atau fitting selang dipasang, fitting tersebut tidak menentukan bukaan jalur masuk. Jika ditambahkan ke rakitan yang sudah selesai, ukur bagian terlebar dari fitting dan lakukan uji coba dengan selongsong yang sebenarnya. Jangan memaksa tabung berlapis melewati penghalang karena kepangan yang tidak berlapis dapat mengembang sejauh itu. Lapisan luar dan tekstil bagian dalam harus dinilai secara bersamaan.

Jika kedua ujungnya tidak dapat diakses, tentukan urutan perakitan sebelum memilih ukuran. Selongsong tubular yang lebih besar mungkin dapat melewati fitting ujung namun longgar pada kabel atau selang yang jauh lebih kecil. Mengubah waktu pemasangan, atau memilih konstruksi yang berbeda untuk rakitan yang sudah ada, dapat memberikan hasil yang lebih baik daripada memperbesar lubang nominal.

Sisakan ruang di sekitar selongsong jadi

Mintalah diameter luar dan ketebalan dinding selongsong jadi pada diameter dalam yang diusulkan. Kemudian bandingkan amplop luar tersebut dengan braket, saluran, atau klem yang paling sempit di sepanjang rute pemasangan. Desain yang memiliki ruang untuk selang telanjang mungkin tidak lagi memiliki ruang setelah selongsong berlapis ditambahkan.

Coba sampel pada radius tikungan yang dimaksudkan dan melalui rentang pergerakan normal yang lengkap. Cari kerataan lokal, penumpukan pada klip, ujung selongsong yang tertarik ke belakang, dan kerusakan yang terlihat pada permukaan silikon. Catat posisi tanda keausan setelah uji coba penanganan atau pergerakan yang realistis. Jangan biarkan pemilihan selongsong memaksa selang berada di bawah radius tikungan minimum yang ditentukan sendiri.

Periksa lapisan untuk paparan yang sebenarnya

Nyatakan apakah selongsong akan menyentuh permukaan panas, berada di dekat panas radiasi, atau terutama melindungi dari gesekan. Berikan suhu normal dan puncak di lokasi selongsong, durasi paparan, dan cairan apa pun yang digunakan dalam proses perakitan atau pembersihan. Mintalah data pengujian saat ini untuk konstruksi aramida dan silikon yang disediakan. Batas suhu dari rakitan kabel atau selang yang lengkap mungkin lebih rendah daripada bahan selongsong individual.

Untuk aplikasi kelistrikan, jelaskan apakah selongsong merupakan penutup pelindung tambahan di atas kabel yang sudah berinsulasi atau bagian dari sistem insulasi yang disetujui. Jika uji tegangan atau nyala api diperlukan, sebutkan metode dan minta hasil untuk selongsong berlapis jadi. Keberadaan lapisan silikon tidak menetapkan peringkat kelistrikan tertentu.

Pisahkan konstruksi serat

Selongsong fiberglass berlapis silikon menggunakan serat dasar yang berbeda. Jika spesifikasi proyek memerlukan kaca, tinjau slongsong fiberglass berlapis karet silikon berdasarkan ketentuan tersendiri. Klaim ukuran, termal, dan kelistrikannya tidak boleh disalin ke dalam spesifikasi pembelian selongsong aramida hanya karena keduanya memiliki bagian luar silikon.

Spesifikasi singkat untuk permintaan sampel

• OD maksimum bundel selang atau kabel jadi dan toleransi yang diizinkan.
• Fitting atau konektor terbesar di sepanjang jalur instalasi.
• Panjang yang dilindungi yang diperlukan, lokasi ujung potongan, dan tahap perakitan.
• Jarak bebas minimum melalui braket dan radius tikungan kerja.
• Sumber panas, paparan operasional dan puncak, serta kontak dengan cairan.
• Pengujian yang diperlukan dan bagaimana sampel yang dipasang akan diterima.

Kirimkan gambar dan permintaan sampel tersebut melalui halaman produk selongsong aramida berlapis silikon. Minta pemasok untuk menyatakan toleransi ID jadi, diameter luar, detail lapisan, dan data pengujian yang relevan pada penawaran harga. Pasang dan periksa sampel pada rakitan nyata sebelum menyetujui panjang potong produksi.
