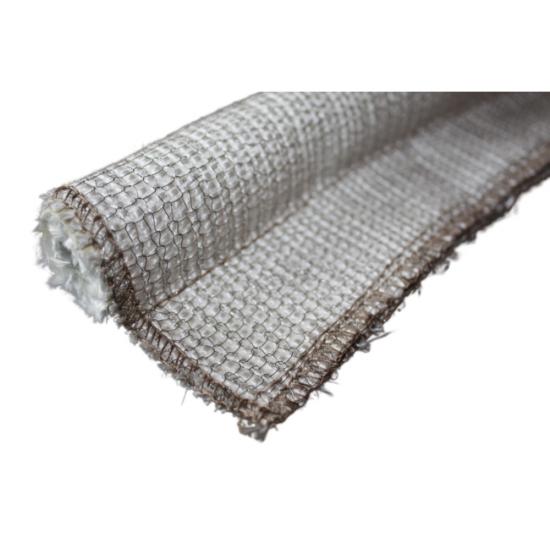

Penutup Kain Keramik Inconel Stocking Inti Keramik Gasket Berbentuk Kecebong
ItuPenutup Kain Keramik Inconel Stocking Inti Keramik Gasket Berbentuk Kecebongadalah komponen penyegel suhu tinggi yang dikembangkan untuk peralatan industri yang terpapar panas ekstrem, kompresi berulang, dan keausan mekanis. Konstruksi multi-lapisannya menggabungkan lapisan kawat Inconel, penutup kain keramik, dan inti keramik untuk menciptakan gasket berbentuk kecebong yang diperkuat untuk aplikasi penyegelan termal yang menuntut.
Lapisan luar Inconel memberikan perlindungan mekanis tambahan pada permukaan kain keramik, sementara kain keramik membentuk penghalang tekstil tahan panas di sekitar inti keramik. Bagian bulatnya menciptakan segel kompresi utama dan bagian ekor yang terpasang menyediakan bagian pemasangan praktis untuk instalasi pada pintu, panel, kusen, dan peralatan termal.
BSTFLEX memproduksi iniGasket kecebong Inconeldalam ukuran dan konfigurasi khusus aplikasi untuk pintu tungku, oven industri, tanur, peralatan pemrosesan termal, sistem refraktori, dan penutup suhu tinggi lainnya.
Konstruksi Multi-Lapisan untuk Penyegelan Termal yang Menuntut
Berbeda dengan gasket tekstil biasa, segel berbentuk kecebong yang diperkuat ini menggunakan beberapa lapisan material untuk memenuhi berbagai kebutuhan operasional. Setiap komponen memiliki fungsi spesifik dalam rakitan penyegelan yang sudah jadi.
| Lapisan Konstruksi | Bahan | Fungsi Utama |
|---|---|---|
| Stoking Luar | Kawat Inconel | Memberikan penguatan mekanis dan perlindungan terhadap keausan permukaan. |
| Penutup Kain | Cerakain mikrofon | Memberikan perlindungan tekstil suhu tinggi di sekitar bagian inti. |
| Inti Penyegelan | Inti keramik | Membentuk badan yang dapat dikompresi dari bola penyegel kecebong. |
| Ekor Pemasangan | Konstruksi tekstil khusus aplikasi | Menyediakan area pengikat untuk memasang gasket ke peralatan. |
| Jahit | Benang jahit tahan suhu tinggi dipilih untuk aplikasi ini. | Mengamankan rakitan multi-lapisan selama penanganan dan servis. |
Mengapa Menggunakan Stoking Inconel?
Lapisan kawat Inconel adalah fitur pembeda dari gasket tahan suhu tinggi berbentuk kecebong ini. Lapisan ini membentuk jaring logam pelindung di sekitar konstruksi kain keramik, membantu gasket menahan kontak mekanis dan abrasi permukaan yang dapat terjadi selama pemasangan, pergerakan pintu, perawatan, atau siklus termal berulang.
Konstruksi yang diperkuat ini sangat berguna di tempat di mana gasket tekstil keramik konvensional yang terbuka mungkin mengalami gesekan atau kontak fisik dengan komponen logam di sekitarnya. Lapisan pelindung tambahan ini memberikan lapisan pelindung tambahan tanpa menggantikan fungsi penyegelan fleksibel dari inti keramik.
Paduan Inconel yang tepat, diameter kawat, konstruksi jaring, dan kepadatan stok dapat dipilih sesuai dengan kinerja termal dan mekanis yang dibutuhkan dari gasket jadi.
Penutup Kain Keramik
Lapisan kain keramik membungkus inti keramik dan menyediakan penghalang tekstil utama antara struktur penyegelan internal dan lingkungan pengoperasian. Kain keramik cocok untuk aplikasi suhu tinggi di mana kain organik konvensional tidak sesuai.
Konstruksi kain juga memungkinkan gasket yang sudah jadi tetap cukup fleksibel untuk dipasang di sekeliling pintu, bukaan akses, bingkai melengkung, dan geometri tidak beraturan lainnya. Pemilihan material dapat disesuaikan sesuai dengan paparan suhu, persyaratan fleksibilitas, kondisi mekanis, dan desain peralatan.
Struktur Penyegelan Inti Keramik
Inti keramik membentuk bagian bulat seperti bola karet pada gasket berbentuk kecebong. Ketika pintu atau panel peralatan tertutup, bagian bulat tersebut tertekan ke permukaan yang berpasangan untuk menciptakan kontak penyegelan yang diperlukan di sekitar bukaan.
Inti keramik memberikan bentuk dan profil yang dibutuhkan untuk kompresi sekaligus menjaga struktur penyegelan internal tetap non-logam. Diameter inti, kepadatan, dan konstruksi dapat dipilih agar sesuai dengan celah penyegelan yang tersedia dan karakteristik kompresi yang diinginkan.
Bagaimana Segel Gasket Tadpole Inconel Bekerja
Gasket dipasang dengan bagian yang menonjol diposisikan di sepanjang perimeter penyegelan dan bagian ekornya diikatkan ke pintu, rangka, panel, atau struktur penahan. Saat peralatan tertutup, bagian yang menonjol tersebut akan tertekan di antara permukaan yang saling bersentuhan.
Profil yang membulat membantu mendistribusikan tekanan ke seluruh area penyegelan, alih-alih memusatkan beban di sepanjang jalur datar yang sempit. Hal ini membuat desain tersebut cocok untuk peralatan di mana permukaan yang saling bersentuhan mengalami perubahan kecil dalam keselarasan, pemuaian termal, atau pembukaan dan penutupan berulang.
- Posisikan bohlam di sepanjang perimeter penyegelan yang dibutuhkan.
- Sejajarkan ujung dudukan dengan permukaan pemasangan yang telah ditentukan.
- Amankan ekor menggunakan metode pengikatan atau penahan yang telah ditentukan.
- Tutup pintu atau panel penghubung untuk memberikan tekanan pada bohlam.
- Pastikan bahwa gasket tidak terlalu tertekan atau terhalang secara mekanis.
Keunggulan Kinerja
- Konstruksi yang diperkuat untuk lingkungan bersuhu tinggi yang menuntut.
- Pelapisan kawat Inconel menambahkan perlindungan mekanis pada permukaan luar.
- Penutup kain keramik memberikan penghalang tekstil tahan panas.
- Inti keramik menciptakan bola penyegel yang fleksibel dan mudah ditekan.
- Cocok untuk siklus termal berulang bila ditentukan dengan benar.
- Dapat mengakomodasi jalur penyegelan yang melengkung dan spesifik untuk aplikasi tertentu.
- Berguna di tempat yang membutuhkan ketahanan termal dan perlindungan terhadap abrasi.
- Tersedia dalam ukuran bohlam dan ekor yang dapat disesuaikan.
- Cocok untuk produksi OEM dan program penggantian gasket.
Aplikasi
Konstruksi yang diperkuat membuat iniGasket berbentuk kecebong dari stocking InconelCocok untuk peralatan termal di mana gasket mungkin terpapar suhu tinggi dan keausan fisik.
- Pintu tungku industri
- Penutup tungku perlakuan panas
- Pintu dan panel akses oven industri
- Pintu tungku dan lubang inspeksi
- Peralatan pengolahan termal
- Peralatan berlapis bahan tahan api
- Ruang suhu tinggi
- Selubung peralatan pembakaran
- Oven pengering dan pengawet
- Peralatan manufaktur kaca
- Peralatan pengolahan kertas dan pulp
- Sistem penyegelan termal OEM khusus
Penyegelan Pintu Tungku
Pintu tungku mengalami perbedaan suhu yang signifikan, pemuaian termal, pergerakan mekanis, dan kompresi berulang. Gasket yang digunakan di sekeliling pintu harus mempertahankan profil penyegelannya sekaligus menahan kondisi fisik yang terkait dengan pembukaan dan penutupan peralatan.
Lapisan Inconel membantu melindungi penutup kain keramik dari kerusakan mekanis, sementara inti keramik menyediakan bantalan yang dapat dikompresi. Kombinasi ini membuat gasket cocok untuk desain pintu tungku di mana gasket tekstil standar mungkin memerlukan penguatan permukaan tambahan.
Aplikasi Oven dan Tungku Industri
Oven dan tungku industri sering menggunakan segel perimeter di sekitar pintu, panel yang dapat dilepas, penutup inspeksi, dan lubang akses. Geometri gasket dapat diproduksi untuk mengikuti perimeter peralatan, termasuk bagian lurus dan bagian yang dibentuk khusus untuk aplikasi tertentu.
Untuk peralatan termal yang lebih besar, gasket dapat dipasok sesuai dengan gambar teknik atau panjang keliling yang ditentukan. Konstruksi sudut dan metode penyambungan dapat dipertimbangkan selama produksi untuk menciptakan solusi pemasangan yang praktis.
Opsi Gasket Tadpole Inconel Kustom
BSTFLEX dapat menyesuaikan konstruksi gasket sesuai dengan dimensi fisik dan kondisi pengoperasian aplikasi. Konfigurasi yang tepat bergantung pada celah penyegelan, persyaratan kompresi, suhu, paparan mekanis, metode pemasangan, dan ruang pemasangan yang tersedia.
| Customisasi | Pertimbangan Aplikasi |
|---|---|
| Diameter Bola Lampu | Sesuai dengan celah penyegelan dan kompresi yang dibutuhkan. |
| Lebar Ekor | Dirancang sesuai dengan permukaan pemasangan atau sistem penahan yang tersedia. |
| Panjang Keseluruhan | Disediakan sesuai kebutuhan untuk sekeliling peralatan atau bagian-bagian individual. |
| Stoking Inconel | Konstruksi kawat dan jaring dipilih sesuai dengan paparan mekanis. |
| Kain Keramik | Dipilih berdasarkan persyaratan termal dan fleksibilitas. |
| Inti Keramik | Dipilih berdasarkan profil, kompresi, dan persyaratan pemasangan. |
| Geometri Profil | Dapat disesuaikan dengan pengaturan penyegelan khusus peralatan. |
| Metode Lampiran | Konfigurasi ekor dapat disesuaikan untuk pengikatan mekanis atau saluran penahan. |
Data Teknis
| Barang | Spesifikasi |
|---|---|
| Jenis Produk | Penutup Kain Keramik Inconel Stocking Inti Keramik Gasket Berbentuk Kecebong |
| Desain Gasket | Profil umbi dan ekor |
| Penguatan Luar | Inconel wkaus kaki api |
| Penutup Kain | Kain keramik |
| Inti | Inti keramik |
| Kemampuan Suhu | Tergantung pada jenis material, konstruksi, kondisi paparan, dan desain gasket jadi. |
| Profil | Konfigurasi bohlam dan lampu belakang khusus |
| Manufaktur | Diproduksi khusus sesuai dengan kebutuhan aplikasi. |
| Penggunaan Umum | Penyegelan suhu tinggi, pintu peralatan termal, panel, dan bukaan akses |
Kinerja suhu harus dievaluasi berdasarkan konstruksi gasket secara keseluruhan, bukan hanya satu material saja. Suhu operasi kontinu, suhu puncak, siklus termal, atmosfer, paparan api langsung, kompresi, gerakan mekanis, dan abrasi permukaan semuanya dapat memengaruhi masa pakai.
Gasket Inconel Bentuk Kecebong vs Gasket Keramik Bentuk Kecebong Standar
Kedua konstruksi tersebut menggunakan inti keramik dan komponen tekstil keramik, tetapi penambahan lapisan Inconel mengubah karakteristik mekanis dari gasket yang sudah jadi.
| Fitur | Kain Keramik Berudu Gasket | Gasket Berbentuk Kecebong Stoking Inconel |
|---|---|---|
| Inti Keramik | Ya | Ya |
| Penutup Kain Keramik | Ya | Ya |
| Stoking Kawat Inconel | TIDAK | Ya |
| Perlindungan Permukaan Mekanis | Perlindungan tekstil standar | Penguatan logam tambahan |
| Paling Cocok Untuk | Penyegelan suhu tinggi | Penyegelan suhu tinggi dengan peningkatan paparan mekanis atau abrasi. |
Gasket Berudu, Segel Berudu, dan Pita Gasket Berudu
Desain penyegelan bohlam dan ekor secara umum yang sama dapat digambarkan sebagai sebuahgasket kecebong,anjing laut berudu,pita kecebong, ataupita gasket kecebongtergantung pada pemasok, industri, atau aplikasinya.
Untuk keperluan rekayasa dan pengadaan, faktor-faktor pentingnya adalah profil, inti, material penutup, penguatan, metode pemasangan, dan kondisi pengoperasian. BSTFLEX dapat memproduksi produk sesuai dengan terminologi dan spesifikasi yang digunakan dalam gambar pelanggan dan dokumentasi peralatan.
Cara Memilih Segel Berudu Inconel
Memilih segel tadpole suhu tinggi yang tepat membutuhkan lebih dari sekadar memilih material berdasarkan suhu maksimumnya saja. Gasket yang sudah jadi harus sesuai dengan kondisi mekanis dan dimensi peralatan.
- Ukur celah penyegelan:Tentukan ruang yang tersedia sebelum dan sesudah pintu atau panel ditutup.
- Pilih diameter bohlam:Bola lampu harus mampu memberikan tekanan yang dibutuhkan tanpa mengalami deformasi berlebihan.
- Periksa kondisi permukaan:Identifikasi apakah terdapat gesekan, abrasi, getaran, atau gerakan berulang.
- Tentukan paparan termal:Pertimbangkan suhu operasi normal, suhu puncak, siklus termal, dan atmosfer.
- Tentukan metode pemasangannya:Konfirmasikan bagaimana ekornya akan dipasang ke pintu, kusen, atau panel.
- Pilih penguatannya:Stoking Inconel dapat dipertimbangkan jika diperlukan perlindungan permukaan tambahan.
Gasket Tadpole Pengganti dan OEM
BSTFLEX menyediakan gasket tadpole khusus untuk peralatan baru maupun aplikasi penggantian. Jika gasket asli sudah tidak tersedia, penggantinya dapat dikembangkan berdasarkan dimensi, gambar, foto dengan pengukuran, atau sampel fisik.
Untuk proyek OEM, profil gasket dapat diintegrasikan ke dalam desain peralatan sejak awal. Untuk aplikasi perawatan, fokus dapat ditempatkan pada pencocokan celah penyegelan yang ada, susunan pemasangan, dan karakteristik kompresi.
Pertanyaan yang Sering Diajukan
Apa itu gasket berbentuk kecebong dari stocking Inconel?
Gasket berbentuk kecebong dengan lapisan Inconel adalah gasket tahan suhu tinggi tipe bulb-and-tail yang diperkuat dengan lapisan kawat Inconel. Dalam konstruksi ini, lapisan Inconel mengelilingi inti keramik yang dilapisi kain keramik untuk memberikan penyegelan termal dan perlindungan mekanis tambahan.
Mengapa Inconel digunakan pada gasket berbentuk kecebong?
Stoking Inconel dapat memberikan ketahanan tambahan terhadap keausan mekanis dan abrasi permukaan. Ini sangat berguna di tempat di mana gasket mungkin bergesekan dengan komponen logam atau mengalami penanganan fisik selama pengoperasian peralatan berulang.
Apa peran inti keramik?
Inti keramik membentuk bagian penyegel yang membulat dan menyediakan badan gasket yang dapat dikompresi. Dimensi dan konstruksinya memengaruhi karakteristik kompresi gasket.
Di mana segel Inconel berbentuk kecebong ini dapat digunakan?
Aplikasi tipikal meliputi pintu tungku, oven industri, pintu kiln, peralatan pemrosesan termal, ruang suhu tinggi, peralatan tahan api, panel inspeksi, dan penutup termal lainnya.
Apakah gasket stocking Inconel dapat dikustomisasi?
Ya. BSTFLEX dapat menyesuaikan diameter bohlam, dimensi ekor, panjang, konstruksi kain keramik, inti keramik, stoking Inconel, geometri profil, dan konfigurasi pemasangan sesuai dengan aplikasinya.
Bisakah Anda memproduksi gasket pengganti dari sampel?
Ya. Sampel gasket yang sudah ada, gambar, spesifikasi dimensi, atau informasi aplikasi dapat digunakan untuk mengembangkan pengganti atau konfigurasi khusus yang setara.
Berapa suhu yang dapat ditahan oleh gasket berbentuk kecebong ini?
Kemampuan suhu bergantung pada keseluruhan konstruksi material dan lingkungan pengoperasian. Kain keramik, inti keramik, lapisan Inconel, bahan jahitan, tingkat kompresi, atmosfer, dan durasi paparan harus dievaluasi bersama-sama saat menentukan suhu layanan yang sesuai.
Minta Gasket Tadpole Inconel Kustom
Jika peralatan Anda memerlukanGasket kecebong InconelDengan penutup kain keramik dan inti keramik, BSTFLEX dapat mengembangkan konfigurasi penyegelan khusus yang sesuai dengan dimensi peralatan dan kondisi pengoperasian Anda.
Saat meminta penawaran harga, berikan diameter bohlam yang dibutuhkan, dimensi ekor, panjang gasket, metode pemasangan, suhu operasi, jenis peralatan, dan informasi gambar atau sampel yang tersedia.
Hubungi BSTFLEX untuk mendapatkan gasket keramik berbentuk kecebong berbahan Inconel yang dipesan khusus untuk aplikasi penyegelan industri suhu tinggi.
