Pelindung Flensa Tipe Pita Baja Tahan Karat

Pelindung Flensa Tipe Pita Baja Tahan Karat untuk Sambungan Industri

Pelindung Flensa Tipe Pita Baja Tahan Karat BSTFLEX adalah penutup logam yang dapat dilepas yang dipasang di sekeliling perimeter luar sambungan flensa baut. Konstruksi pita sisi terbuka memberikan alternatif untuk rumah penutup penuh dengan panel samping berbentuk cincin. Pengait baja tahan karat mengamankan pita dan memungkinkannya dibuka untuk dilepas selama inspeksi dan pemeliharaan terjadwal.

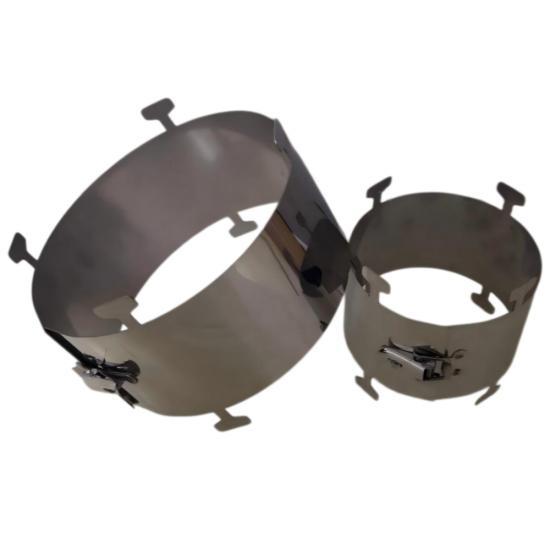

Desain yang diilustrasikan menampilkan bodi baja tahan karat yang dibentuk, tab tepi, dan penutup pengait. Setiap pertanyaan ditinjau berdasarkan dimensi flensa, jarak pemasangan, persyaratan material, dan fungsi pelindung yang dituju.

Bagian dari Penutup Pelindung Flensa & Katup kami, pelindung tipe pita ini ditentukan berdasarkan geometri sambungan, bukan hanya ukuran pipa nominal.

Konstruksi Sisi Terbuka dengan Penutup Pengait yang Dapat Dilepas

Pita Logam di Sekeliling Perimeter Flensa

Pita melengkung mengelilingi bagian luar rakitan flensa. Tidak seperti penutup flensa tertutup penuh, desain ini tidak menyertakan panel ujung berbentuk cincin di sekitar bukaan pipa. Diameter dan lebar pita menentukan area yang tertutup, sehingga kedua dimensi harus sesuai dengan sambungan yang sebenarnya.

Detail Tepi yang Dibentuk

Desain referensi mencakup tab yang dibentuk di sepanjang tepi pita. Pengaturan tab akhir dan jarak di sekitarnya harus diperiksa terhadap profil flensa, posisi baut, dan gambar pemasangan.

Akses untuk Pemeliharaan Terencana

Pengait dapat dilepaskan untuk membuka dan melepas penutup saat sambungan telah dibuat aman untuk inspeksi. Pelindung dipasang secara eksternal; pelindung tidak dimasukkan di antara permukaan flensa dan tidak menggantikan gasket atau baut flensa.

Konstruksi dan Spesifikasi Pemesanan

Tentukan Material untuk Rakitan Lengkap

Identifikasi tingkat baja tahan karat yang diperlukan oleh proyek Anda saat meminta penawaran. Persyaratan untuk bodi pita, pengait, dan komponen tambahan apa pun harus dinyatakan bersama agar rakitan lengkap dapat ditinjau terhadap spesifikasi pembelian.

Permintaan untuk tingkat material tertentu, termasuk baja tahan karat 316, memerlukan konfirmasi tertulis sebelum pemesanan. Penampilan permukaan saja tidak boleh digunakan untuk mengidentifikasi material. Sertakan dokumentasi material atau persyaratan ketertelusuran apa pun dalam pertanyaan awal.

Cara Menentukan Ukuran Pita Flensa yang Benar

Ukuran pipa nominal tidak sepenuhnya menggambarkan dimensi luar dari rakitan flensa baut. Untuk menentukan pelindung flensa logam, berikan standar flensa dan gambar atau dimensi terukur dari sambungan dalam kondisi terpasang.

Untuk standar flensa Amerika, Jerman, Jepang, atau lainnya, identifikasi standar yang tepat, bukan hanya negaranya. Jika gambar berbeda dari sambungan yang terpasang, berikan pengukuran aktual untuk ditinjau.

Tinjauan Aplikasi untuk Pemipaan Proses

Pertanyaan proyek mencakup perlindungan flensa untuk pabrik pemrosesan kimia, fasilitas farmasi, dan pemipaan pembangkit listrik. Tugas uap dan garam cair memerlukan media proses dan kondisi operasi untuk diidentifikasi sebelum konfigurasi pelindung dipilih.

Untuk pemasangan katup, tentukan setiap sambungan flensa secara terpisah dan tunjukkan bodi katup, pegangan, atau aktuator dalam foto. Pita yang dipasang di sekitar satu flensa tidak memberikan penutup lengkap untuk bodi katup atau mekanisme operasi.

Untuk aplikasi pelindung semprotan: nyatakan kinerja perlindungan yang diperlukan dan persyaratan pengujian apa pun dalam pertanyaan. Pita logam eksternal tidak boleh dianggap memberikan difusi tekanan, penekanan kabut, atau penahanan tersegel yang tervalidasi. Jaring internal atau konstruksi pelindung tambahan apa pun harus secara eksplisit disertakan dalam spesifikasi yang disepakati.

Pemasangan dan Inspeksi

Minta personel resmi memasang pelindung sesuai prosedur kerja aman di lokasi, termasuk isolasi, depresurisasi, dan pendinginan jika diperlukan. Jangan mendekati kebocoran aktif untuk memasang atau menyesuaikan penutup.

Periksa pelindung terhadap gambar sambungan, buka pita, dan posisikan di sekitar rakitan flensa yang ditentukan. Verifikasi jarak di sekitar baut dan peralatan di sekitarnya sebelum mengunci kait. Pita tidak boleh dipaksa ke posisinya atau didistorsi untuk mengompensasi ukuran yang salah.

Selama pemeliharaan terjadwal, periksa pita, tab, dan penutup untuk kerusakan, deformasi, atau korosi sebelum mempertimbangkan penggunaan kembali. Pertahankan ketentuan inspeksi, drainase, atau ventilasi apa pun yang disyaratkan oleh pemasangan yang disetujui.

Produk ini adalah pelindung eksternal, bukan klem perbaikan penahan tekanan. Produk ini tidak memperbaiki paking yang gagal, flensa yang rusak, atau sambungan baut yang cacat.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara pelindung tipe pita dan penutup flensa penutup penuh?

Pelindung tipe pita mengelilingi perimeter luar rakitan flensa dan membiarkan sisi-sisinya terbuka. Desain penutup penuh menambahkan panel samping melingkar di sekitar bukaan pipa. Kedua konstruksi tersebut memiliki geometri cakupan yang berbeda dan harus dipilih sesuai dengan persyaratan pemasangan.

Bisakah satu pelindung cocok untuk setiap flensa dengan ukuran pipa nominal yang sama?

Jangan berasumsi dapat dipertukarkan. Standar flensa, penunjukan tekanan, diameter luar, dan lebar rakitan harus diperiksa. Kirimkan dimensi sambungan aktual saat meminta penawaran.

Apakah kelas tekanan flensa menentukan peringkat tekanan pelindung?

Tidak. Penunjukan tekanan flensa mengidentifikasi sambungan pemipaan. Ini tidak menetapkan kinerja perlindungan pelindung eksternal. Pengujian pelindung semprotan apa pun yang diperlukan harus ditentukan secara terpisah untuk konfigurasi pelindung lengkap.

Apakah pelindung flensa tipe pita ini memberikan isolasi termal?

Konstruksi pita logam yang dijelaskan di sini bukanlah jaket isolasi yang dapat dilepas. Untuk retensi panas dan cakupan katup berinsulasi, lihat kami penutup isolasi katup yang dapat dilepas. Tentukan isolasi termal dan perlindungan semprotan sebagai persyaratan terpisah.

Apa yang harus disertakan dalam pertanyaan untuk pelindung semprotan flensa baja tahan karat?

Sediakan gambar flensa, media proses, kondisi operasi normal dan maksimum, cakupan yang diperlukan, serta kriteria kinerja. Identifikasi konstruksi internal, catatan inspeksi, atau dokumentasi pengujian apa pun yang disyaratkan oleh proyek agar perakitan yang diusulkan dapat ditinjau sebelum pembelian.

Minta Penawaran untuk Pelindung Flensa Baja Tahan Karat Kustom

Kirimkan standar flensa, ukuran, penunjukan tekanan, dimensi terukur, tingkat material pilihan, dan jumlah yang diperlukan kepada BSTFLEX. Sertakan foto atau gambar yang menunjukkan ruang pemasangan yang tersedia, beserta media proses, suhu, dan tekanan menggunakan satuan yang dinyatakan dengan jelas.

Untuk proyek yang mencakup banyak sambungan, sediakan jadwal flensa dengan nomor identifikasi terpisah untuk setiap ukuran atau jenis pemasangan. Sertakan tanggal pengiriman yang Anda perlukan serta persyaratan pembelian, inspeksi, atau dokumentasi apa pun.

Minta penawaran pelindung flensa tipe pita baja tahan karat atau kirimkan gambar dan spesifikasi Anda melalui email ke sales@pkfiresleeve.com.
