Flange guard dapat muat di sekeliling sambungan dan masih sulit dipasang atau dilepas. Bodi guard mungkin tidak menyentuh flens, tetapi panel samping dapat menyentuh stud yang menonjol, pengunci dapat menghadap ke penyangga pipa, atau bagian berengsel dapat membentur dinding sebelum terbuka cukup lebar.
Untuk menentukan ukuran flange guard baja tahan karat, catat dimensi sambungan flens yang telah dirakit, profil yang melewati setiap bukaan panel samping, serta ruang yang diperlukan untuk memosisikan, menutup, membuka, dan melepas penutup.Ukuran pipa nominal adalah titik awal, bukan spesifikasi guard yang lengkap.

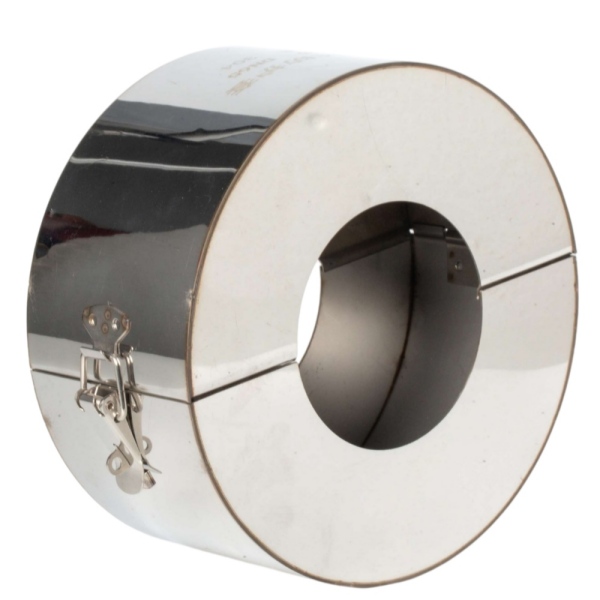

BSTFLEX Flange Guard Baja Tahan Karatmenggunakan rumah logam dengan panel samping annular, bukaan berengsel, dan penutup pengunci. Daftar periksa pengukuran berikut ditujukan untuk penawaran harga dan peninjauan gambar; dimensi manufaktur akhir dan kelonggaran memerlukan konfirmasi untuk rakitan yang dipilih.
Identifikasi standar flens, ukuran nominal, sebutan tekanan, dan tipe sambungan sebelum mengambil dimensi. Sertakan sebutan standar yang tepat alih-alih hanya menjelaskan sambungan sebagai flens Amerika, Eropa, atau Jepang.
BSTFLEX menggunakan dimensi flens HG/T 20592 sebagai salah satu acuan untuk penentuan ukuran. Standar flens lainnya dapat ditinjau terhadap gambar dan hasil pengukuran terpasang yang relevan. Sebutan tekanan flens mengidentifikasi sambungan perpipaan; hal itu tidak menetapkan peringkat tekanan untuk guard eksternal.
Ukur sambungan dalam kondisi terrakit, dengan mur, ring, dan stud yang sebenarnya sudah terpasang. Catat spacer, adaptor, atau sambungan instrumen apa pun di antara flens. Tandai fitur yang berbeda dari gambar acuan alih-alih mengasumsikan bahwa dimensi flens standar menjelaskan seluruh instalasi.
Gunakan milimeter atau inci secara konsisten, dan tandai titik akhir pengukuran pada sketsa. Secara khusus, bedakan lebar pasangan flens dari total ruang yang ditempati oleh pengencangnya.
| Pengukuran | Hal yang Harus Dicatat | Hal yang Membantu Pemeriksaan |
|---|---|---|
| Diameter luar flens | Diameter luar masing-masing flens. Catat keduanya jika berbeda. | Ruang yang dibutuhkan di dalam bodi guard silindris. |
| Lebar flens terrakit | Jarak aksial antara bagian belakang luar kedua flens, tidak termasuk pengencang yang menonjol. Tandai permukaan acuan ini pada sketsa. | Lebar dasar sambungan sebelum memeriksa mur, stud, dan tonjolan lainnya. |
| Tonjolan pengencang | Seberapa jauh mur, ring, dan ujung stud menonjol melewati setiap bagian belakang flens. Sertakan apa pun yang membentang melewati keliling flens. | Kemungkinan benturan dengan panel samping atau selubung luar. |
| Profil pada setiap posisi panel samping | Diameter luar pipa dan hub, selongsong, pelapis, atau fitur lain pada bukaan yang diusulkan di setiap sisi. | Bentuk bukaan dan kelonggaran yang diperlukan di kedua ujung guard. |
| Halangan di sekitar | Jarak ke penyangga, dinding, pipa yang berdekatan, badan katup, aktuator, dan isolasi yang akan tetap berada di tempatnya. | Apakah penutup yang tertutup dan perangkat kerasnya muat pada ruang yang tersedia. |
| Ruang pembukaan dan pelepasan | Arah akses dan pembatasan yang tersedia di sekitar engsel dan pengunci. Sertakan foto instalasi dengan cakupan yang lebih luas. | Apakah guard dapat dipasang dan dilepas, tidak sekadar ditutup di sekeliling sambungan. |
Ini adalah pengukuran sambungan, bukan dimensi guard jadi. Diameter luar flens tidak sama dengan diameter luar guard, dan lebar rakitan yang diukur tidak boleh secara otomatis menjadi jarak jadi antar-panel samping.
Panel samping annular adalah bagian berbentuk cincin di sekeliling bukaan pipa. Panel ini membentang ke dalam dari rumah luar, sehingga posisinya harus diperiksa terhadap fitur-fitur yang tidak akan tertutup oleh pita dengan sisi terbuka.
Periksa setiap ujung secara terpisah. Pipa lurus di satu sisi dan badan katup atau hub flens di sisi lain mungkin menampilkan profil yang berbeda. Catat diameter pada lokasi panel samping yang diusulkan, tidak hanya pada bagian pipa terbuka terdekat yang mudah dijangkau.
Identifikasi juga tempat berhentinya isolasi atau pembungkus. Nyatakan apakah isolasi akan tetap berada di luar guard, melewati bukaan, atau dilepas berdasarkan rencana instalasi yang disepakati. Jangan serahkan keputusan itu kepada pemasang setelah penutup selesai diproduksi.

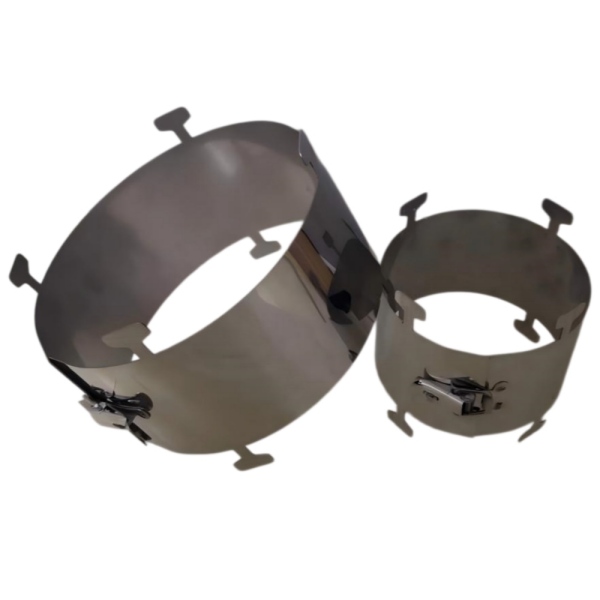

Untuk alternatif sisi terbuka, bandingkan konstruksi flange guard tipe pita baja tahan karat. Panel samping mengubah geometri cakupan dan persyaratan pemasangan; keberadaannya saja tidak menunjukkan tingkat perlindungan semprotan yang lebih tinggi atau penahanan kedap tekanan.
Tinjau garis luar eksternal maksimum dari usulan perakitan, termasuk engsel dan pengunci. Diameter bodi yang pas di antara dua pipa mungkin masih menyisakan ruang yang tidak memadai untuk perangkat penutup. Tunjukkan orientasi yang dimaksud relatif terhadap peralatan di sekitarnya.
Periksa akses untuk tangan operator dan pergerakan pengunci, serta jalur yang disapu oleh bagian berengsel. Celah di samping penutup yang tertutup belum tentu cukup untuk membukanya. Jika orientasi dibatasi, tandai sisi engsel dan sisi pengunci yang diusulkan pada gambar.
Pertimbangkan jalur yang dilalui oleh rumah pelindung yang terbuka untuk mencapai sambungan dan diangkat kembali. Sertakan penopang tetap, katup terdekat, dan peralatan apa pun yang tidak dapat dipindahkan selama pemeliharaan rutin. Untuk sambungan katup, tinjau pergerakan gagang atau aktuator secara terpisah dari pergerakan pembukaan pelindung.
Sebagai contoh tata letak, dua susunan flensa yang identik mungkin memerlukan orientasi pelindung yang berbeda ketika salah satunya berada di samping dinding. Dimensi sambungan bisa jadi identik sementara ruang pembukaan praktis tidak sama. Inilah sebabnya mengapa foto flensa jarak dekat harus disertai dengan pandangan yang lebih luas.
Serahkan dimensi sebagaimana yang diukur daripada menambahkan toleransi yang tidak ditentukan pada setiap nilai. Pemasok perlu mengetahui angka mana yang menjelaskan sambungan dan mana yang menjelaskan penutup akhir yang Anda minta.
Untuk instalasi servis panas, catat apakah pengukuran diambil saat sistem dalam keadaan dingin dan berikan kondisi pengoperasiannya. Identifikasi setiap perkiraan pergerakan yang disyaratkan oleh insinyur proyek untuk diakomodasi oleh desain pelindung. Pemilihan material, kesesuaian, toleransi fabrikasi, dan akses pemasangan harus ditinjau secara bersama-sama.
Bukaan pipa yang lebih besar atau rumah pelindung yang lebih besar bukanlah solusi yang otomatis lebih baik. Hal tersebut mengubah cakupan dan pemosisian pelindung. Selesaikan jarak bebas yang diperlukan pada gambar alih-alih memperbesar bukaan atau memaksa pengunci selama pemasangan.
Tampak depan harus menunjukkan keliling flensa dan posisi pipa. Tampak samping harus menunjukkan lebar rakitan, tonjolan baut, dan usulan lokasi panel samping. Pandangan yang lebih luas harus menunjukkan penopang, peralatan terdekat, dan jalur untuk membuka serta melepas rumah pelindung.
Beri label pada foto dengan nomor sambungan yang digunakan pada lembar dimensi. Tambahkan anotasi terukur jika akses terbatas; foto tanpa dimensi tidak boleh diperlakukan sebagai gambar berskala.
Untuk proyek dengan beberapa ukuran flensa, gunakan satu baris jadwal untuk setiap sambungan dan kondisi pemasangan yang berbeda. Catat kuantitas, persyaratan material, dan revisi gambar di samping pengukuran. Ukuran pipa yang cocok saja bukanlah alasan yang cukup untuk mengelompokkan semua pelindung di bawah satu ukuran.
Rumah pelindung dengan ukuran yang benar tetap harus sesuai dengan tugas perlindungan yang dimaksudkan. Nyatakan media proses, kondisi pengoperasian normal dan maksimum, cakupan yang diperlukan, atau persyaratan kinerja atau dokumentasi khusus proyek.
Jika jaring internal diperlukan, tentukan konstruksi tersebut secara eksplisit. Konfigurasi multi-layer stainless steel mesh flange guard mencakup komponen jaring internal yang harus dipertimbangkan bersama dengan pita dan penutup di sekitarnya. Hal tersebut tidak boleh diasumsikan selalu ada di setiap penutup baja tahan karat.
Pelindung eksternal tidak memperbaiki gasket yang bocor atau menggantikan integritas sambungan baut. Ketentuan inspeksi, drainase, atau pelepasan tekanan apa pun yang disyaratkan oleh desain yang disetujui harus tetap seperti yang ditentukan.
Pada peninjauan gambar, periksa kesesuaian internal, bukaan panel samping, dimensi eksternal, serta orientasi engsel dan pengunci yang dimaksud. Sertakan akses yang diperlukan untuk pemasangan dan pelepasan, bukan hanya tampilan produk yang tertutup.
Pengukuran fisik, pemasangan, dan pelepasan harus dilakukan oleh personel yang berwenang di bawah prosedur kerja aman situs, dengan tekanan, suhu, dan energi berbahaya lainnya yang dikendalikan sebagaimana mestinya. Jangan mendekati kebocoran aktif untuk mengukur sambungan atau menyetel pelindung.
Pada tahap pemasangan yang disetujui, periksa apakah rumah pelindung menutup tanpa dipaksa dan apakah panel samping tidak mengganggu pengencang atau peralatan di sekitarnya. Ketidaksesuaian ukuran harus dikembalikan untuk ditinjau, bukan diperbaiki dengan membengkokkan cangkang atau memotong bukaan di tempat.
Tidak untuk tinjauan penentuan ukuran yang lengkap. Sertakan standar flensa, sebutan tekanan, dimensi rakitan, tonjolan pengencang, dan batasan pemasangan. Hal-hal ini mengidentifikasi sambungan sekaligus ruang yang tersedia di sekitarnya.
Panduan ini tidak menetapkan jarak bebas universal. Berikan profil aktual pada setiap bukaan, kondisi servis, dan persyaratan pergerakan apa pun. Bukaan akhir dan toleransinya harus dikonfirmasi pada gambar pelindung yang disetujui.
Periksa kembali lebar aksial dan tonjolan yang ditunjukkan pada gambar. Meningkatkan diameter bodi saja tidak menyelesaikan interferensi aksial. Kirimkan hambatan terukur untuk ditinjau sebelum memasang atau memodifikasi penutup.
Kirimkan standar flensa, ukuran nominal, sebutan tekanan, dimensi sambungan terukur, dan foto pemasangan Anda kepada BSTFLEX. Sertakan media proses, suhu, tekanan beserta satuannya, tingkat baja tahan karat yang diperlukan, dan kuantitas.
Tinjau Stainless Steel Flange Guards product details, atau bandingkan konfigurasi lainnya dalam Flange & Valve Protection Covers jangkauan.
Kirimkan gambar flensa dan persyaratan ruang bebas Anda untuk mendapatkan penawaran harga. Untuk pemesanan ulang, sertakan nomor gambar yang telah disetujui sebelumnya dan identifikasi perubahan apa pun pada sambungan atau peralatan di sekitarnya.
