Dalam konstruksi tadpole, tali membentuk inti internal yang dapat dikompresi. Kain luar melilit inti tersebut untuk membuat bohlam penyegel, sementara ekor kain yang diperpanjang menyediakan area pemasangan khusus.
Perbedaan ini penting saat mencari segel pengganti untuk pintu oven industri, panel akses tungku, ketel uap, kiln, dan peralatan pemrosesan termal. Memesan hanya dengan kata "fiberglass rope" atau "gasket rope" dapat menghasilkan profil yang sepenuhnya berbeda dari segel asli.
BSTFLEX memproduksigasket kecebong kustom dan segel kecebong kustomdengan berbagai penutup tekstil, inti serat, dan konstruksi inti logam untuk aplikasi OEM dan penggantian.

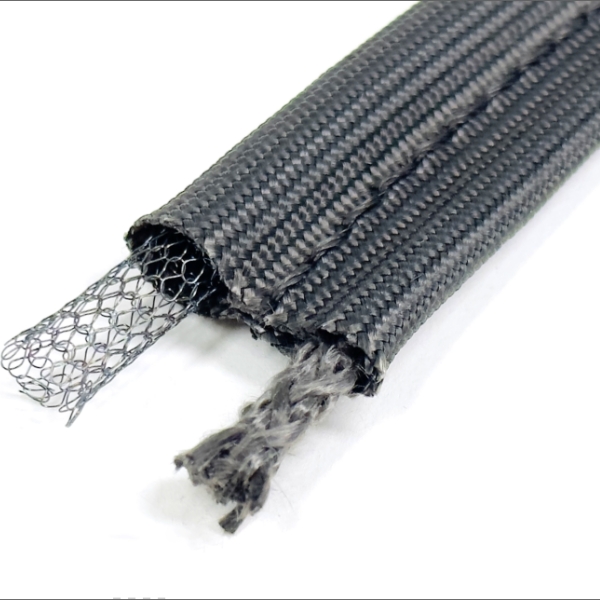

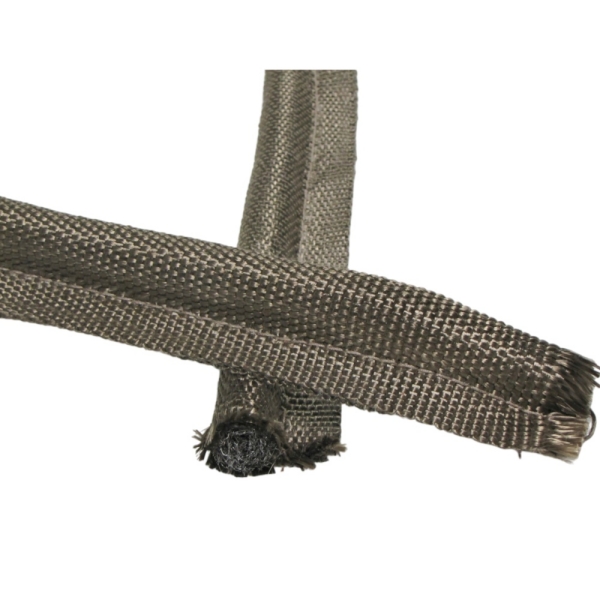

Gasket tadpole berinti tali berisi tali tekstil fleksibel di bagian tonjolan gasket.
Tali melakukan fungsi yang berbeda dari penutup luar:
| Komponen | Fungsi |
|---|---|
| LuarPenutup | Membentuk permukaan tekstil eksternal dan melingkupi inti. |
| Inti Tali | Menyediakan bodi internal, kompresi, dan dukungan untuk bohlam. |
| Bohlam | Membuat area penyegelan kompresi utama. |
| Buntut | Menyediakan bagian pemasangan untuk retensi mekanis. |
Tali itu sendiri dapat berupa kepang, puntiran, rajutan, atau diproduksi menggunakan konstruksi serat lain tergantung pada aplikasi dan spesifikasi manufaktur.
Atas alasan ini, “inti tali” lebih akurat daripada sekadar menyatakan “inti serat” ketika konstruksi internal sebenarnya diproduksi sebagai tali.
Tali gasket standar dan gasket tadpole berinti tali dapat menggunakan serat yang serupa, tetapi geometri dan metode pemasangannya berbeda.
| Fitur | Inti Tali Gasket Tadpole | Tali Gasket Standar |
|---|---|---|
| Profil | Bohlam ditambah ekor pemasangan terintegrasi | Tali bulat, persegi, atau persegi panjang |
| Inti | Tali tertutup di dalam bohlam | Tali itu sendiri adalah penyegel akhir |
| Pemasangan | Ekor dapat ditahan secara mekanis | Biasanya dipasang langsung ke dalam saluran, alur, atau sambungan |
| Zona Kompresi | Ditentukan oleh profil bola | Ditentukan oleh penampang lintang tali |
| Penggunaan Khas | Pintu, panel akses, dan penutup yang dapat dilepas | Alur, saluran, pintu kompor, flensa, dan sambungan umum |
Jika perlengkapan asli menggunakan ekor kain datar yang terpasang pada bola penyegel yang membulat, biasanya harus ditentukan sebagai gasket tadpole daripada sebagai tali gasket longgar.
Sebuah gasket tadpole inti tali serat kaca menggunakan tali serat kaca di dalam bola penyegel.
Konstruksi ini menyediakan struktur internal non-logam dengan fleksibilitas dan kompresibilitas yang berguna. Perilaku persisnya bergantung pada diameter tali, konstruksi serat, kepadatan, dan cara penutup luar dijahit di sekitar inti.
Inti tali serat kaca dapat dipertimbangkan jika gasket memerlukan:
BSTFLEX sudah menggunakan inti tali serat kaca pada PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . Dalam konstruksi ini, tali membentuk bola internal sementara serat kaca berlapis PTFE membentuk permukaan kerja yang terpapar.
Istilah-istilah ini tidak boleh secara otomatis dianggap identik.
Inti serat serat kaca menjelaskan keluarga bahan tetapi mungkin tidak memberi tahu pembeli bagaimana struktur internal diproduksi. Inti tali serat kaca secara khusus menunjukkan bahwa bola tersebut berisi konstruksi berbentuk tali.
Untuk pekerjaan penggantian, tanyakan:
Detail ini dapat memengaruhi gaya penutupan dan perilaku kompresi bahkan ketika dua bola jadi memiliki dimensi luar yang serupa.
Sebuah gasket tadpole inti tali silika menggunakan tali berbahan dasar silika di dalam bola.
Jenis inti ini dapat dipertimbangkan untuk aplikasi yang memerlukan konstruksi serat bersuhu lebih tinggi daripada serat kaca konvensional, dengan ketentuan bahwa penutup gasket lengkap, jahitan, dan komponen lainnya juga sesuai untuk lingkungan pengoperasian.
Tali silika dapat dipasangkan dengan penutup suhu tinggi yang sesuai bergantung pada kondisi termal dan mekanis yang diperlukan.
Saat menentukan jenis gasket ini, jangan berasumsi bahwa inti silika secara otomatis membuat gasket lengkap cocok untuk suhu maksimum serat silika mentah yang dipublikasikan. Rakitan akhir harus dievaluasi sebagai sebuah sistem.
Sebuah gasket tadpole inti tali keramikmenggunakan tali serat keramik bersuhu tinggi di dalam bohlam.
Dapat dipertimbangkan untuk aplikasi tanur, kiln, dan perlakuan panas yang menuntut di mana intinya sendiri perlu berbasis bahan serat bersuhu tinggi.
Rincian spesifikasi penting meliputi:
Jangan mendeskripsikan setiap inti serat keramik sebagai inti tali keramik kecuali komponen internal tersebut benar-benar dibuat dalam bentuk tali.

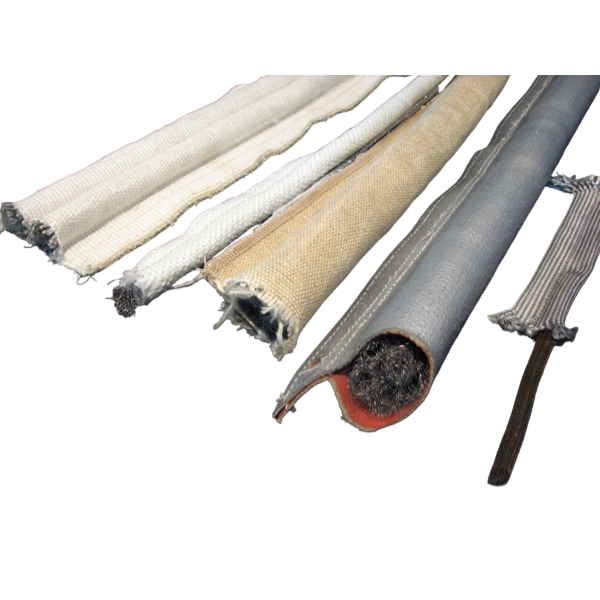

Konstruksi inti tali dan inti anyaman logam memenuhi persyaratan mekanis yang berbeda.
| Karakteristik | Inti Talibijih | Inti Jaring Logam |
|---|---|---|
| Bahan Internal | Tali serat kaca, silika, keramik, atau tekstil lainnya | Jaring baja tahan karat atau Inconel |
| Kandungan Logam | Biasanya non-logam kecuali tali diperkuat | Logam |
| Kompresi | Sangat bergantung pada kepadatan dan konstruksi tali | Bergantung pada kepadatan jaring, ukuran kawat, dan geometri inti |
| Dukungan Mekanis | Disediakan oleh tali serat | Disediakan oleh struktur jaring logam |
| Alasan Pemilihan | Konstruksi bohlam berbasis serat yang fleksibel | Penguatan logam dan ketahanan khusus aplikasi |
BSTFLEX juga memproduksi gasket tadpole inti baja tahan karat dan gasket tadpole inti baja tahan karat berongga untuk aplikasi di mana inti logam lebih disukai.
Nama bahan saja tidak menentukan bagaimana bohlam berinti tali berperilaku.
Tali yang dibangun secara longgar dapat berubah bentuk secara berbeda dari tali kepang yang padat dengan diameter nominal yang sama. Penutup tekstil di sekitarnya juga memengaruhi bohlam yang sudah jadi karena membatasi ekspansi dan mengontrol profil akhir.
Untuk aplikasi OEM, variabel penting dapat mencakup:
Jika gaya kompresi sangat penting, evaluasi gasket yang sudah jadi alih-alih hanya mengandalkan spesifikasi tali internal.
Diameter tali belum tentu sama dengan diameter luar akhir dari bola berudu.
Penutup luar, lipatan, jahitan, dan metode konstruksi semuanya berkontribusi pada dimensi gasket akhir.
Oleh karena itu, spesifikasi ukuran yang lengkap harus mencakup:
| Dimensi | Apayang Harus Ditentukan |
|---|---|
| Diameter Inti | Diameter nominal tali di dalam bola, jika diketahui |
| Tinggi Bola | Tinggi luar bebas ke arah kompresi |
| Lebar Bola | Lebar luar bebas di seberang bola |
| Lebar Ekor | Lebar pemasangan diukur dari titik referensi yang ditentukan |
| Ketebalan Ekor | Ketebalan tekstil jadi pada bagian yang ditahan |
| Lebar Keseluruhan | Total lebar penampang gasket jadi |
| Panjang Jadi | Panjang potong yang diperlukan atau keliling jadi |
Perbedaan ini sangat penting saat mengganti gasket yang sudah ada.
Sebagai contoh, tali dapat berada di dalam beberapa lapisan kain, membuat bola luar yang sudah lebih besar daripada diameter tali nominal. Bola yang aus juga dapat tampak lebih kecil setelah kompresi jangka panjang.
Saat menyiapkan RFQ pengganti, identifikasi apakah dimensi tersebut mengacu pada:
Jangan menggunakan dimensi-dimensi ini secara bergantian.
Gasket bekas harus diperlakukan sebagai bukti referensi, bukan sebagai representasi sempurna dari profil baru yang asli.
Sebelum memilih penggantinya, catat:
Jika inti tali lama telah terkompresi secara permanen, menyamakan ukurannya dengan ukuran saat ini dapat menghasilkan pengganti yang terlalu kecil.
Inti tekstil berwarna putih atau putih tulang bisa jadi terbuat dari fiberglass, silika, serat keramik, atau bahan lainnya. Inspeksi visual saja tidak cukup untuk memastikan komposisi serat atau kemampuan suhu.
Gunakan spesifikasi teknis asli jika tersedia. Jika konstruksi aslinya tidak diketahui, berikan kondisi aplikasi dan tandai bahannya sebagai tidak diketahui alih-alih menetapkan spesifikasi asumsi.
Gasket tadpole berinti tali berguna di sekitar pintu oven industri di mana tonjolan yang fleksibel perlu menjaga kontak di sekeliling perimeter sementara bagian ekornya tetap tertahan secara mekanis.
Pertimbangan umum meliputi:
Inti tali fiberglass dapat menjadi pilihan praktis jika suhu dan kondisi mekanis sesuai untuk konstruksi berbahan dasar serat.
Untuk tungku dan kiln, suhu aktual di lokasi gasket harus ditentukan sebelum memilih tali fiberglass, silika, atau keramik.
Bahan inti bersuhu lebih tinggi tidak secara otomatis menyelesaikan masalah yang disebabkan oleh:
Pelapis, inti, jahitan, dan sistem pemasangan harus ditinjau secara bersama-sama.
Pintu akses boiler dan panel inspeksi juga dapat menggunakan segel tonjolan-dan-ekor di mana desain peralatan memerlukan gasket perimeter yang dapat dikompresi dengan ekor yang ditahan secara mekanis.
Untuk aplikasi ini, berikan suhu operasional, kondisi tekanan, geometri pintu, dan persyaratan kebocoran apa pun beserta RFQ.
Gasket tadpole tekstil tidak boleh secara otomatis dijelaskan sebagai tahan tekanan atau kedap gas tanpa validasi sistem yang sesuai.
Inti tali mungkin lebih disukai jika desainnya memerlukan struktur internal berbasis tekstil yang fleksibel tanpa jaring logam.
Inti logam berongga mungkin lebih sesuai jika struktur logam berpusat terbuka dan karakteristik pemulihan yang berbeda diperlukan.
Keputusan harus didasarkan pada persyaratan kompresi dan gaya penutupan aktual, bukan dengan berasumsi bahwa satu konstruksi secara universal lebih lunak atau lebih baik.
Untuk proyek OEM dan penggantian, BSTFLEX dapat mengevaluasi berbagai kombinasi dari:
Manufaktur kustom dapat dimulai dari gambar penampang, spesifikasi dimensi, atau sampel yang ada.
Untuk opsi pengembangan OEM yang lebih luas, tinjau halaman Produsen Gasket Tadpole Kustom BSTFLEX .
| Item RFQ | Informasi yang Dibutuhkan |
|---|---|
| Peralatan | Oven industri, furnace, kiln, boiler, saluran, damper, atau aplikasi lainnya |
| Penutup | Fiberglass, silika, keramik, fiberglass berlapis atau tidak diketahui |
| Inti Tali | Fiberglass, silika, keramik, atau tidak diketahui |
| Konstruksi Inti | Kepang, pilin, rajut, atau tidak diketahui |
| Diameter Inti | Diameter nominal tali jika diketahui |
| Ukuran Bola | Tinggi dan lebar bola jadi |
| Buntut | Lebar, ketebalan, dan susunan pemasangan |
| Celah | Celah penyegelan tertutup dan variasi di sekeliling perimeter |
| Suhu | Suhu kontinu dan maksimum di lokasi gasket |
| Panjang | Panjang potong atau dimensi keliling jadi |
| Kuantitas | Kuantitas prototipe dan produksi |
| Referensi | Gambar, foto, atau sampel gasket yang ada |
Istilah ini umumnya mengacu pada gasket kecebong yang menggunakan inti berbentuk tali di dalam bola kompresibelnya. Gasket jadi tetap mencakup penutup tekstil dan ekor pemasangan, sehingga berbeda dari tali gasket lepas biasa.
Bergantung pada konstruksi yang diperlukan, inti tali dapat mencakup serat kaca, silika, atau keramik. Bahan yang tepat bergantung pada suhu operasional, persyaratan kompresi, dan desain gasket secara keseluruhan.
Belum tentu. Serat kaca dapat mengacu pada penutup luar, inti internal, atau keduanya. RFQ harus mengidentifikasi penutup dan inti secara terpisah.
Inti jaring logam dapat digunakan dalam beberapa desain, tetapi tidak boleh secara otomatis dianggap sebagai pengganti langsung. Kedua konstruksi tersebut dapat memiliki karakteristik kompresi, pemulihan, dan mekanis yang berbeda.
Catat tinggi dan lebar bola jadi, dimensi ekor, lebar profil keseluruhan, dan celah terpasang. Jika diameter tali diketahui, catat secara terpisah dari diameter bola jadi.
Ya. Bahan tali, dimensi bola, lebar ekor, konstruksi penutup, dan panjang jadi dapat dievaluasi sesuai dengan gambar, sampel, dan persyaratan aplikasi.
BSTFLEX memproduksi kustom gasket kecebong inti tali, penyegel kecebong, dan profil gasket suhu tinggi untuk peralatan industri.
Untuk aplikasi yang ada, kirimkan penampang melintang gasket, dimensi bola dan ekor, celah tertutup, suhu operasional, dan informasi sampel yang tersedia.
Untuk peralatan OEM baru, sediakan gambar sambungan, ruang kompresi yang diperlukan, preferensi penutup, bahan inti tali, dan perkiraan kuantitas.
Hubungi BSTFLEX untuk penawaran harga gasket kecebong inti tali kustom.
