Pelindung Flensa Baja Tahan Karat

Pelindung Flensa Baja Tahan Karat untuk Sistem Perpipaan Industri

Pelindung Flensa Baja Tahan Karat BSTFLEX adalah penutup pelindung logam yang dapat dilepas yang dirancang agar pas di sekitar sambungan flensa industri. Pelindung ini menggunakan bodi baja tahan karat yang dibentuk dengan panel samping berbentuk cincin di sekitar bukaan pipa, serta bagian bukaan berengsel dan penutup kait baja tahan karat untuk akses pemasangan dan pemeliharaan.

Konstruksi ini memberikan cakupan eksternal yang lebih luas daripada pelindung pita sisi terbuka dan cocok untuk proyek yang memerlukan penutup logam yang lebih tertutup di sekitar rakitan flensa. Setiap pelindung disesuaikan ukurannya menurut geometri flensa yang sebenarnya, diameter pipa, dan ruang pemasangan yang tersedia.

Produk-produk ini adalah bagian dari Penutup Pelindung Flensa & Katup BSTFLEX rangkaian.

Konstruksi Logam Penutup Penuh

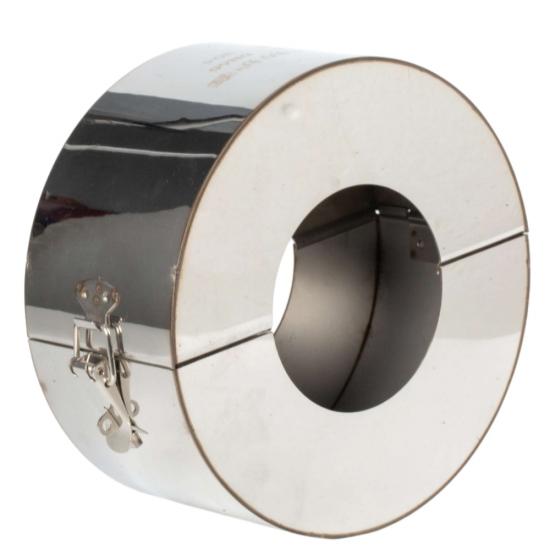

Bodi pelindung mengelilingi bagian luar sambungan flensa, sementara panel samping berbentuk cincin memanjang ke dalam di sekitar bukaan pipa. Geometri ini membantu menutupi perimeter flensa dan area samping rakitan.

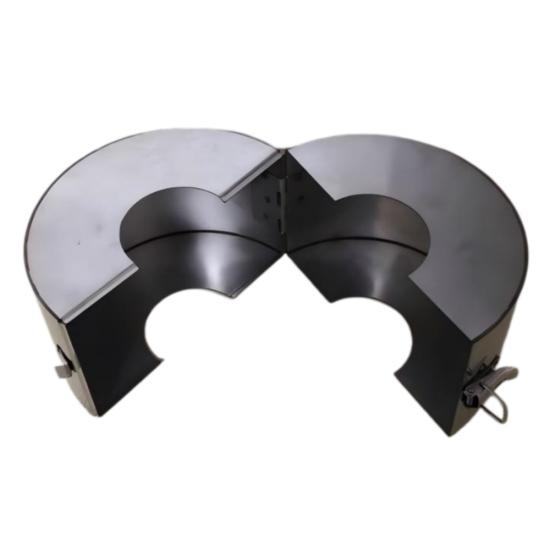

Produk ini terbagi sehingga dapat dibuka di sekitar sambungan yang terpasang. Engsel di satu sisi memungkinkan bodi untuk dibuka, sementara kait baja tahan karat mengamankan pelindung setelah diposisikan.

Dimensi akhir dan cakupan bergantung pada diameter luar flensa, lebar sambungan yang dirakit, diameter luar pipa, proyeksi baut, dan jarak bebas peralatan di sekitarnya.

Konstruksi Produk

Ukuran Kustom untuk Standar Flensa yang Berbeda

Pelindung flensa tidak boleh dipilih hanya berdasarkan ukuran pipa nominal. Standar flensa dan penunjukan tekanan yang berbeda dapat memiliki diameter luar, ketebalan, dan pengaturan baut yang berbeda.

Untuk penawaran, berikan standar flensa, ukuran nominal, penunjukan tekanan, dan dimensi sambungan yang sebenarnya. Jika flensa tidak mengikuti HG/T 20592, kirimkan standar ANSI, ASME, DIN, EN, JIS, atau standar lainnya yang berlaku beserta gambar dimensi yang relevan.

Dimensi yang berguna termasuk diameter luar flensa, lebar rakitan total, diameter luar pipa, proyeksi baut dan mur, serta batasan pemasangan di dekatnya.

Aplikasi Industri

Pelindung flensa baja tahan karat digunakan di lingkungan perpipaan industri di mana perlindungan flensa eksternal yang tahan lama diperlukan. Permintaan proyek yang umum datang dari pabrik pemrosesan kimia, fasilitas farmasi, sistem pembangkit listrik, dan instalasi perpipaan proses lainnya.

Untuk uap, garam cair, atau kondisi layanan berat lainnya, berikan media proses, suhu operasi, dan tekanan saat mengajukan pertanyaan. Pemilihan material dan konstruksi pelindung harus ditinjau berdasarkan kondisi layanan yang sebenarnya, bukan hanya diasumsikan dari nama produk saja.

Perbedaan Antara Pelindung Flensa Baja Tahan Karat dan Pelindung Tipe Pita

BSTFLEX juga menyediakan Pelindung Flensa Tipe Pita Baja Tahan Karat. Desain tipe pita mengelilingi keliling flensa sementara membiarkan sisi-sisinya lebih terbuka.

Produk yang dijelaskan pada halaman ini mencakup panel samping di sekitar bukaan pipa dan oleh karena itu memberikan geometri penutup yang lebih tertutup. Produk-produk ini harus dipilih sesuai dengan cakupan yang diperlukan, ruang pemasangan yang tersedia, dan spesifikasi proyek.

Pemasangan

Pemasangan harus dilakukan hanya ketika sambungan perpipaan dalam kondisi aman dan sesuai dengan prosedur kerja yang disetujui di lokasi.

1. Buka kait dan ayunkan bodi pelindung hingga terbuka pada engselnya.
2. Posisikan pelindung di sekeliling rakitan flensa.
3. Periksa jarak bebas di sekitar pipa, baut, isolasi, dan peralatan di dekatnya.
4. Tutup bodi pelindung dan kencangkan kait baja tahan karat.
5. Pastikan penutup diposisikan dengan benar dan tidak mengganggu peralatan di sekitarnya.

Penutup tidak boleh dipaksakan pada flensa yang ukurannya tidak tepat. Selama inspeksi terjadwal, periksa bodi, engsel, dan kait untuk melihat adanya deformasi, kerusakan, atau korosi sebelum digunakan kembali.

Catatan Aplikasi Penting

Pelindung flensa baja tahan karat adalah penutup pelindung eksternal. Ini bukan klem perbaikan penahan tekanan dan tidak menggantikan prosedur perawatan gasket flensa, pembautan, atau perpipaan.

Jika aplikasi secara khusus memerlukan difusi semprotan, penekanan kabut, konstruksi jaring internal, atau kinerja pelindung semprotan yang terverifikasi, persyaratan ini harus dinyatakan dalam permintaan. Sebuah konfigurasi pelindung flensa berlapis jaring mungkin lebih tepat tergantung pada spesifikasi proyek.

Pertanyaan yang Sering Diajukan

Informasi apa yang diperlukan untuk memproduksi pelindung flensa baja tahan karat khusus?

Sediakan standar flensa, ukuran nominal, penunjukan tekanan, diameter luar flensa, lebar rakitan, diameter luar pipa, dan jumlah yang diperlukan. Gambar dan foto disarankan untuk pemasangan non-standar.

Bisakah pelindung flensa baja tahan karat dibuat untuk flensa ANSI, DIN, atau JIS?

Ya, ukuran khusus dapat ditinjau jika standar dan dimensi flensa yang benar disediakan. Dimensi pelindung harus dikonfirmasi dari sambungan aktual atau gambar flensa yang disetujui.

Apakah pelindung ini sama dengan pelindung semprotan flensa jaring baja tahan karat?

Tidak. Produk ini didefinisikan oleh rumah logam penutup penuh yang dibentuk. Pelindung semprotan berlapis jaring mencakup struktur jaring internal tambahan dan harus diperlakukan sebagai konfigurasi produk yang terpisah.

Apakah pelindung flensa baja tahan karat dapat dilepas?

Ya. Bodi berengsel dan penutup kait memungkinkan pelindung dibuka dan dilepas selama inspeksi dan pemeliharaan terencana.

Bisakah pelindung yang sama digunakan pada katup?

Perlindungan katup biasanya memerlukan pertimbangan terpisah untuk bodi katup, sambungan flensa, pegangan, atau aktuator. Pelindung flensa individu dapat digunakan pada sambungan katup, sementara perlindungan katup lengkap memerlukan desain khusus.

Minta Penawaran Pelindung Flensa Baja Tahan Karat Khusus

Kirimkan gambar flensa, standar, ukuran, penunjukan tekanan, dan dimensi terukur Anda ke BSTFLEX. Sertakan media proses, suhu operasi, tekanan, jumlah yang diperlukan, serta persyaratan material atau dokumentasi apa pun.

Untuk pemasangan non-standar, lampirkan foto depan dan samping yang menunjukkan sambungan lengkap dan peralatan di sekitarnya.

Minta penawaran untuk Pelindung Flensa Baja Tahan Karat atau kirimkan gambar dan spesifikasi Anda melalui email ke sales@pkfiresleeve.com.
