Selongsong Serat Karbon Searah

Penguat serat karbon memanjang dalam bentuk tubular fleksibel untuk poros, tabung, dan komponen berbentuk komposit.

Ikhtisar Produk

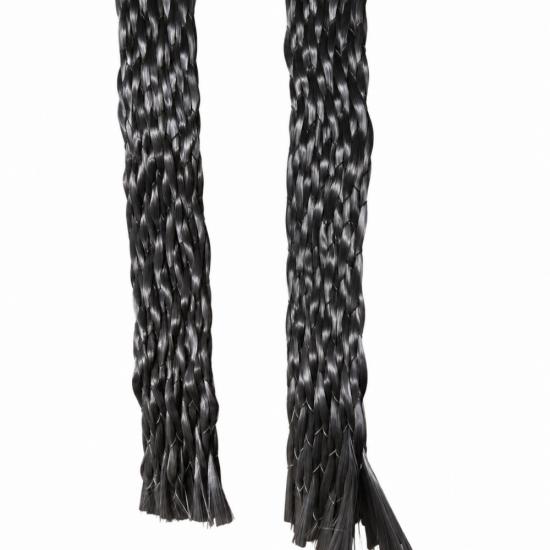

Selongsong Serat Karbon Searah BSTFLEX memosisikan benang serat karbon utama di sepanjang bentuk tubular. Benang pendukung yang lebih halus mempertahankan bentuk selongsong saat ditempatkan di atas mandrel atau bagian. Konstruksi ini memungkinkan fabrikator mengatur penguatan aksial di sekitar tabung atau penampang yang berubah tanpa harus membentuk lembaran datar menjadi tabung. Produk ini dipasok sebagai penguat tekstil kering untuk layup komposit; sifat akhir bergantung pada laminat lengkap dan proses manufaktur.

Dirancang Berdasarkan Arah Beban

Untuk bagian yang memerlukan serat karbon yang membentang dari ujung ke ujung, selongsong searah menyediakan cara tubular untuk menempatkan benang utama dalam arah 0 derajat, atau aksial. Benang pendukung menstabilkan tekstil tetapi tidak boleh dianggap sebagai pengganti lapisan penguat melingkar atau torsi yang dirancang.

Laminat dapat menggabungkan penguatan aksial dengan orientasi serat lain jika pemuatannya memerlukannya. Selongsong harus dipilih berdasarkan geometri bagian yang sebenarnya, kasus beban, resin, dan jadwal pengerasan. Kekuatan atau kekakuan akhir tidak dapat ditentukan hanya dari selongsong kering saja.

Kesesuaian pada Bagian Lurus dan Berbentuk

Bentuk tubular dapat dicoba dipasang pada bagian lurus, tirus, dan transisi. Diameter selongsong nominal tidak dengan sendirinya menentukan kesesuaian pemasangan: konstruksi benang pendukung, bentuk mandrel, dan tegangan penempatan juga berpengaruh. Untuk komponen dengan beberapa diameter, kirimkan gambar yang menunjukkan bagian terkecil dan terbesar serta panjang setiap transisi. Uji coba pemasangan fisik dapat mengonfirmasi cakupan dan panjang potongan sebelum pesanan OEM.

Tempat Penggunaannya

• Penguatan aksial pada tabung, poros, dan profil berongga komposit
• Layup di atas mandrel tirus atau bagian dengan penampang yang berubah
• Penguatan memanjang lokal pada komponen peralatan industri dan olahraga
• Prototipe dan perakitan komposit produksi berulang yang memerlukan bentuk tubular

Informasi untuk Spesifikasi

Untuk penawaran yang berguna, berikan tingkat benang karbon atau ukuran tow jika dikendalikan oleh desain Anda, diameter nominal dan terpasang, berat serat yang diperlukan, persyaratan benang pendukung, panjang gulungan atau potongan, dan kemasan yang diinginkan. Beri tahu kami apakah selongsong akan diletakkan di atas mandrel kosong atau lapisan penguat lainnya dan identifikasi sistem resin yang dituju.

BSTFLEX dapat mendiskusikan konstruksi khusus atau sampel berdasarkan persyaratan tersebut. Tingkat benang, rentang diameter, berat, ekspansi, dan nilai mekanis harus didokumentasikan untuk varian produk yang dipilih setelah konfirmasi; nilai dari pemasok yang berbeda atau kepang biaxial tidak mendefinisikan selongsong ini.

Pilih Arsitektur Serat yang Sesuai dengan Bagian

Tabel tersebut mengidentifikasi penempatan serat. Perancang laminat harus menentukan layup lengkap dan memverifikasi bagian yang telah dikeraskan untuk layanan yang dituju.

Pertanyaan dari Pembeli Komposit

Apakah ini tabung serat karbon yang sudah jadi?

Tidak. Produk ini adalah selongsong serat karbon kering untuk pemrosesan komposit selanjutnya. Produk ini memerlukan sistem resin yang sesuai serta layup dan pengerasan yang tervalidasi.

Bisakah ini menggantikan kepang serat karbon biaxial?

Itu tergantung pada bebannya. Kedua konstruksi tersebut menempatkan serat utamanya ke arah yang berbeda. Desain yang membutuhkan penguatan lingkaran atau torsi mungkin memerlukan lapisan tambahan.

Apa yang harus saya kirim untuk sampel khusus?

Kirimkan gambar atau sampel, profil diameter penuh, panjang akhir, persyaratan benang karbon, target berat serat, proses resin, dan jumlah uji coba. Sertakan permintaan tahunan jika Anda memerlukan penawaran pasokan OEM.

Diskusikan Konstruksi Selongsong OEM

Bagikan geometri bagian dan arah serat yang diperlukan dengan BSTFLEX. Kami akan meninjau konstruksi selongsong dan persyaratan sampel sebelum memberikan penawaran pasokan produksi.
