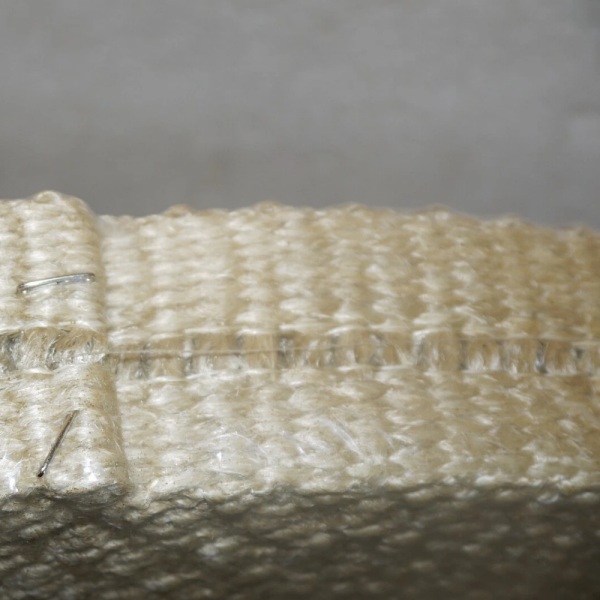

Pita tenun drop-warp fiberglass berlapis vermikulit menggabungkan tekstil fiberglass berlapis dengan zona pengikat pusat yang dibentuk dengan menghilangkan benang memanjang tertentu.Konstruksi ini dapat mengakomodasi baut atau stud pada sambungan termal industri, tetapi tidak menentukan jarak antar lubang, beban penyegelan, atau peringkat suhu yang universal.
BSTFLEXPita Lilitan Serat Kaca Berlapis VermikulitPanduan ini ditujukan untuk insulasi industri dan detail penyegelan termal yang dibaut. Panduan ini menjelaskan cara menentukan bukaan tengah, tata letak pengikat, pelapisan, kontak terpasang, dan kondisi suhu sebelum memesan.
Apa yang Membuat Pita Drop-Warp Berbeda?
Pada pita tenun, benang lusi membentang sepanjang pita dan benang pakan melintang di sepanjang lebarnya. Pada konstruksi drop-warp, benang lusi tertentu dihilangkan dari zona tengah, sehingga menciptakan bagian terbuka atau dengan jumlah benang yang dikurangi di antara pita samping yang ditenun.
Zona tengah dapat menyediakan ruang untuk baut, paku, atau pengikat lain yang disetujui. Ini tidak selalu berupa deretan lubang melingkar yang dilubangi pabrik; benang melintang mungkin tetap berada di sepanjang lubang. Periksa konstruksi sebenarnya dan sampel fisik sebelum berasumsi bahwa pengikat dapat melewati setiap titik.
Pisahkan Lebar Bukaan Tengah dari Jarak Baut
- Lebar bukaan tengah:lebar melintang zona drop-warp.
- Jarak baut:Jarak pusat ke pusat antar pengencang di sepanjang peralatan.
- Lebar pita samping:bahan tenun yang tersisa di setiap sisi zona tengah.
- Lebar pita keseluruhan:Lebar total pita yang sudah jadi.
Pita pengukur dapat memiliki lubang tengah yang sesuai tetapi tetap tidak sesuai jika deretan baut bergeser, pita samping tidak menempel pada permukaan dudukan, atau lebar keseluruhan melebihi ruang yang tersedia. Jangan menyimpulkan jarak ulir baut standar dari nama produk. Gambar peralatan harus menentukan posisi pengikat, pergeseran ujung, dan jarak bebas.
Apa yang Perlu Diukur Sebelum Memilih Pita Ukur
| Dimensi atau kondisi | Apa yang perlu direkam |
|---|---|
| Lebar pita keseluruhan | Persyaratancakupan merah dan lebar tempat duduk yang tersedia. |
| Pembukaan pusat | Lebar zona lengkungan jatuh dan posisinya relatif terhadap tepi pita. |
| Diameter pengikat | Diameter baut atau stud sebenarnya, termasuk selongsong atau bahunya. |
| Tata letak baut | Jarak antar pusat, offset ujung, jumlah pengencang, dan jarak yang tidak seragam. |
| Kontak pita samping | Lebar permukaan yang harus bersentuhan dengan pita tenun. |
| Ketebalan terpasang | Diperlukan celah sambungan tertutup atau ketebalan terkompresi dan kondisi pengukuran. |
| Geometri sambungan | Bagian lurus, sudut, tikungan, transisi, dan area terlarang. |
Gunakan gambar peralatan yang telah disetujui jika memungkinkan. Strip yang aus mungkin telah berubah karena kompresi, kerusakan termal, pengikisan, atau deformasi permanen, sehingga mungkin tidak mewakili dimensi desain aslinya.
Mengapa Pita Samping Itu Penting
Bagian tengah yang melengkung mengakomodasi susunan pengikat; bagian ini tidak menggantikan area kontak yang dibutuhkan oleh sambungan. Pita samping harus berada di permukaan dudukan yang dimaksud tanpa terlipat, menggumpal, atau tertarik oleh pengencang.
Bukaan tengah yang lebih besar tidak selalu lebih baik karena dapat mengurangi bahan anyaman yang tersedia di samping zona pemasangan. Jangan memotong pita samping untuk memasang baut yang tidak sejajar kecuali desain telah ditinjau dan konstruksi yang dimodifikasi telah disetujui.
Apa Manfaat Lapisan Vermikulit?
Bahan dasarnya adalah tekstil fiberglass. Lapisan vermikulit mengubah permukaan yang terpapar dan dapat meningkatkan respons pita terhadap panas dan keausan permukaan dibandingkan dengan konstruksi yang tidak diberi perlakuan. Manfaat sebenarnya bergantung pada formulasi lapisan, cakupan, tekstil, dan kondisi paparan.
Lapisan tersebut tidak mengubah pita menjadi serat silika atau keramik, dan tidak secara otomatis membuat strip jadi memenuhi syarat untuk setiap penggunaan yang melibatkan api langsung, logam cair, bahan kimia, atau suhu kontinu. Identifikasi tujuan lapisan tersebut dan mintalah bukti spesifik produk untuk kondisi yang dibutuhkan.
Tentukan Suhu Kontinu dan Paparan Puncak Secara Terpisah
Suhu layanan kontinu, suhu puncak intermiten, dan paparan api langsung adalah kondisi yang berbeda. Nilai paparan durasi pendek tidak boleh digunakan sebagai batas operasi normal untuk pita yang tetap berada di bawah tekanan atau harus lentur selama penggunaan.
Halaman produk p203 saat ini mengiklankan nilai hingga 1000°C tetapi tidak secara jelas mendefinisikan apakah itu berarti layanan berkelanjutan, paparan puncak, batas serat, atau hasil pengujian. Konfirmasikan peringkat untuk konstruksi akhir yang tepat sebelum memasukkan suhu numerik ke dalam spesifikasi peralatan.
Untuk tinjauan teknis, berikan suhu normal di lokasi pita, suhu maksimum durasi pendek, durasi dan frekuensi puncak, paparan api langsung jika ada, kondisi yang dibutuhkan setelah pendinginan, dan apakah sambungan membuka dan menutup berulang kali.
Ketebalan dan Kompresi Terpasang Membutuhkan Spesifikasi Tersendiri
Ketebalan pita nominal diukur pada tekstil yang disediakan dalam kondisi tertentu. Ketebalan terpasang adalah dimensi setelah permukaan penahan dan sambungan memberikan beban. Catat apakah gambar tersebut mengontrol celah tertutup, ketebalan terkompresi, atau beban tertentu.
Tidak ada persentase kompresi universal atau torsi baut yang ditetapkan oleh istilah "pita vermikulit drop-warp". Jangan mengencangkan perangkat keras melebihi batas desain yang disetujui untuk mengimbangi pemasangan yang kurang pas.
Rencanakan Sudut, Ujung, dan Sambungan Sebelum Memotong
Lakukan uji coba pada bagian rute yang paling kompleks sebelum memotong panjang produksi. Tunjukkan titik awal dan akhir, orientasi bukaan tengah, baris pengikat, detail sudut, lokasi sambungan, tumpang tindih yang diizinkan, dan area yang harus tetap kosong untuk inspeksi atau pergerakan.
Jangan menambahkan lapisan tambahan atau tumpang tindih hanya untuk menutupi celah jika penambahan tersebut mencegah penutup menutup. Jika sambungan memerlukan kinerja kebocoran yang terdefinisi, gunakan desain segel dan kriteria pengujian yang memenuhi syarat dari peralatan tersebut.
Penahanan Mekanis Tidak Sama dengan Penyegelan Tekanan
Baut dapat menahan pita perekat, tetapi keberadaan baut tidak membuat tekstil tersebut menjadi gasket tahan tekanan. Pita tenun mungkin memiliki jalur melalui tenunan, zona tengah, atau tepi potongan. Pelapisan tidak secara otomatis membuat jalur tersebut kedap gas atau kedap cairan.
Jika sambungan tersebut mengontrol kebocoran gas proses, tekanan, atau atmosfer tertentu, tentukan laju kebocoran yang diizinkan, tekanan uji, media, suhu, dan durasi. Jangan gunakan pita perekat untuk memperbaiki pipa yang bocor atau batas tekanan yang rusak.
Pita Tenun Polos atau Pita Tenun Jatuh?
Pita vermikulit tenun polosadalah strip tenun kontinu untuk pembungkus, isolasi, atau aplikasi datar di mana zona pengikat tengah tidak diperlukan.Pita lilitan jatuhmemiliki zona benang yang lebih tipis di bagian tengah untuk susunan baut atau stud yang telah ditentukan.
Bandingkanpita fiberglass tenun polos berlapis vermikulitJika perakitan tidak memerlukan zona pemasangan pusat. Konfirmasikan bahwa data material, pelapis, dan layanan sesuai dengan aplikasi; konstruksi tidak dapat saling menggantikan hanya karena memiliki lapisan yang sama.
Setujui Sampel di Lokasi Pemasangan Sebenarnya
Uji coba pita perekat yang dipilih menggunakan baut, penahan, permukaan dudukan, dan urutan pemasangan yang dimaksudkan. Periksa keselarasan bukaan tengah, kontak pita samping, sobekan atau peregangan, penutupan, posisi pasca-siklus, kondisi lapisan, dan kriteria termal atau kebocoran yang ditentukan.
Untuk sambungan yang terbuka selama perawatan, sertakan pembukaan, inspeksi, dan pemasangan kembali dalam pengujian. Sampel yang pas saat perakitan dingin mungkin berperilaku berbeda setelah terpapar panas atau penanganan berulang.
Apa yang Harus Disertakan dalam RFQ
| Item Permintaan Penawaran (RFQ) | Informasi yang perlu diberikan |
|---|---|
| Aplikasi | Pintu tungku, penutup oven, panel inspeksi, sambungan saluran panas, atau rakitan industri lainnya. |
| Konstruksi | Pita lilitan serat kaca berlapis vermikulit dan penguatan atau perlakuan yang ditentukan. |
| Ukuran | Lebar keseluruhan, lebar bukaan tengah, ketebalan, panjang gulungan atau potongan, dan toleransi. |
| Pengencang | Diameter baut, jarak antar baut, offset ujung, jumlah, dan posisi baris. |
| Desain bersama | Lebar dudukan, celah tertutup, ketebalan terpasang, sudut, dan metode penahan. |
| Suhu | Suhu kontinu, suhu puncak, durasi, frekuensi, dan paparan api langsung. |
| Penerimaan | Kriteria kesesuaian, kondisi pasca-siklus, kinerja termal, dan kebocoran jika berlaku. |
| Memasok | Jumlah, pengemasan, persetujuan sampel dan rpersyaratan pemesanan ulang. |
Permintaan Pita Lilitan Jatuh Berlapis Vermikulit
Pasokan BSTFLEXPita Lilitan Serat Kaca Berlapis VermikulitUntuk detail insulasi termal industri dan sambungan baut. Kirimkan gambar peralatan, tata letak pengencang, dimensi yang dibutuhkan, dan profil suhu agar konstruksi dapat ditinjau sesuai dengan aplikasinya.
Untuk bahan dan konstruksi industri lainnya, bandingkanRangkaian pita suhu tinggi industri BSTFLEX, atauminta penawaran pita drop-warp.
