Selongsong Jalinan Serat Karbon 3K vs 6K vs 12K: Ukuran Tarikan dan Pemilihan Produk

Seorang pembeli meminta selongsong serat karbon 3K. Pertanyaan selanjutnya seharusnya: untuk diameter terpasang berapa? Penamaan K menggambarkan jumlah filamen nominal dalam serat karbon; itu tidak menentukan diameter selongsong jadi, ketebalan, atau kekuatan tabung yang telah mengeras. Hal-hal tersebut bergantung pada keseluruhan konstruksi jalinan dan laminasi yang dibuat darinya.

Bacalah modelnya, bukan hanya angka K-nya.

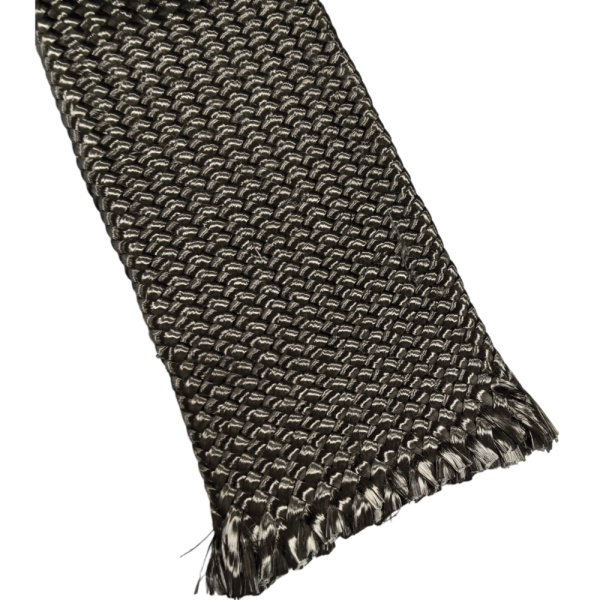

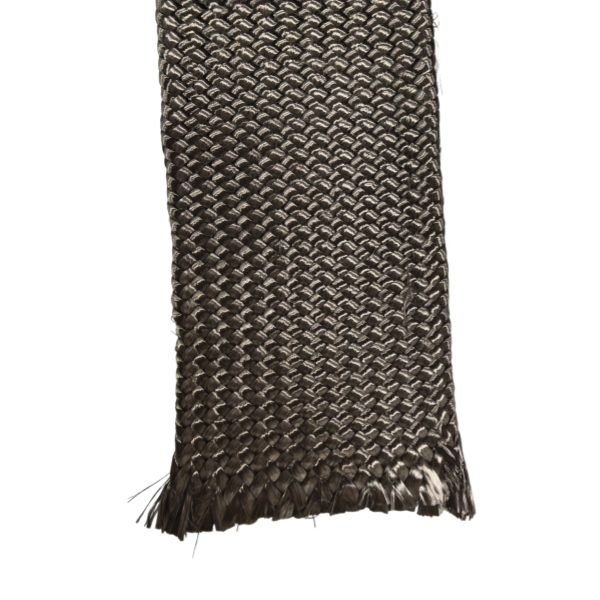

ItuSelongsong Jalinan Serat Karbon BSTFLEXKatalog ini mencakup beberapa model 3K, 6K, dan 12K, serta satu model 24K yang terdaftar. Setiap entri juga memberikan jumlah spindel, rentang diameter nominal, dan massa linier nominal dalam gram per meter. Misalnya, entri 3K20 yang dipublikasikan memiliki rentang 20–40 mm dan massa linier 20 g/m, sedangkan entri 6K39 yang dipublikasikan memiliki rentang 30–50 mm dan massa linier 39 g/m. Ini adalah konstruksi dan rentang ukuran yang berbeda; angka-angka tersebut tidak dapat digunakan sebagai perbandingan kekuatan secara terpisah.

Massa linier mengacu pada massa jalinan kering per satuan panjang dalam kondisi katalog yang dinyatakan. Ini bukan berat areal laminasi yang telah mengeras, ketebalan dinding, atau fraksi volume serat. Setelah selongsong dibuka atau ditarik ke suatu bagian, panjang dan cakupannya dapat berubah. Jika gambar menyebutkan berat areal atau ketebalan dinding jadi, tanyakan bagaimana persyaratan tersebut harus diukur pada geometri yang dimaksud.

Apa yang berubah seiring bertambahnya ukuran kapal tunda?

Serat yang lebih besar mengandung lebih banyak filamen karbon per bundel, tetapi ukuran serat hanyalah salah satu variabel. Jumlah pembawa benang, sudut jalinan, tegangan, dan diameter terpasang juga memengaruhi tampilan dan cakupan jalinan. Permukaan yang tampak lebih halus mungkin berguna untuk satu desain; konstruksi yang lebih tebal mungkin ditentukan untuk desain lain. Baik pilihan yang lebih halus maupun yang lebih tebal tidak menggantikan pengujian komposit yang sudah jadi.

Bandingkan kandidat pada diameter terpasang bagian tersebut. Periksa seberapa merata benang menutupi bagian lurus dan transisi, apakah jalinan harus diregangkan secara berlebihan untuk melewati bahu, dan apakah resin yang dipilih membasahi konstruksi di bawah proses sebenarnya. Selongsong yang pas secara mekanis tetapi meninggalkan celah yang tidak diinginkan pada bagian yang meruncing mungkin memerlukan model lain.

Urutan seleksi praktis

1. Catat diameter luar minimum dan maksimum yang akan ditempati oleh selongsong tersebut.
2. Pilih model yang rentang diameter yang dipublikasikannya mencakup bagian tersebut, termasuk jalur pemasangannya.
3. Bandingkan ukuran penarik, jumlah spindel, dan massa linier nominal di antara model-model yang terpilih.
4. Sesuaikan sampel dengan mandrel sebenarnya dan catat cakupannya, sudut serat, dan panjang potongannya.
5. Konfirmasikan kompatibilitas resin, metode pemrosesan, dan persyaratan pengujian laminasi sebelum menyetujui produksi.

Jika pelanggan menentukan '12K' hanya karena terdengar lebih tebal, urutan ini sering kali mengungkapkan informasi yang hilang. Jalinan 12K tetap harus sesuai dengan alat dan memberikan arsitektur serat yang dibutuhkan. Sebaliknya, selongsong 3K tidak secara otomatis terlalu tipis untuk setiap pekerjaan. Perbandingan yang benar terletak pada bagian yang ditentukan, bukan label.

Kirimkan informasi yang cukup agar kami dapat memberikan penawaran yang bermanfaat.

Sertakan dimensi gambar atau mandrel, panjang penguatan yang diinginkan, resin dan proses, ukuran serat yang diminta jika diketahui, kuantitas, dan toleransi terkontrol. Mintalah BSTFLEX untuk mengkonfirmasi nilai katalog terkini dan model yang tersedia sebelum spesifikasi digunakan pada pesanan pembelian. Selengkapnyatabel produkadalah referensi untuk opsi 3K, 6K, 12K, dan 24K yang dipublikasikan.
