Selimut isolasi kustom hanya bisa pas sesuai dengan informasi yang digunakan untuk membuat polanya. Panjang dan diameter keseluruhan adalah titik awal yang berguna, tetapi keduanya tidak menunjukkan batang katup, flensa, braket penyangga, entri kabel, titik pembuangan, atau ruang yang tersedia untuk membuka penutup.
Panduan ini menjelaskan cara mengumpulkan pengukuran praktis untuk selimut isolasi yang dapat dilepas, foto mana yang harus diambil, dan detail pengoperasian apa yang harus menyertai dimensi tersebut. Panduan ini berlaku untuk katup, pipa, flensa, filter, drum, dan peralatan industri lainnya.
Untuk penutup kustom yang sudah jadi dan manufaktur proyek, kunjungi produsen selimut isolasi kustom yang dapat dilepas halaman. Jenis selimut yang ada juga dapat ditinjau di selimut isolasi yang dapat dilepas kategori.
Peralatan industri jarang berupa silinder bersih atau kotak persegi panjang. Katup mungkin memiliki kap, roda tangan, aktuator, flensa, dan sambungan pembuangan. Rumah filter mungkin menyertakan tutup yang dapat dilepas, pengukur tekanan, kaki penyangga, dan beberapa nosel. Drum mungkin memiliki pegangan, bukaan atas, saluran keluar, dan sistem pemanas.
Jika hanya diameter dan panjang utama yang diberikan, selimut mungkin menutupi permukaan panas tetapi mengganggu pengoperasian atau pemeliharaan. Pola yang dapat digunakan harus menjawab empat pertanyaan:
Oleh karena itu, proses pengukuran harus dimulai dengan batas isolasi, bukan dengan pita pengukur.
Tentukan di mana penutup dimulai dan berakhir. Tandai titik-titik ini pada gambar atau langsung pada foto. Batas harus jelas di sekitar setiap sambungan ke pipa yang berdekatan, isolasi tetap, atau bagian lain yang dapat dilepas.

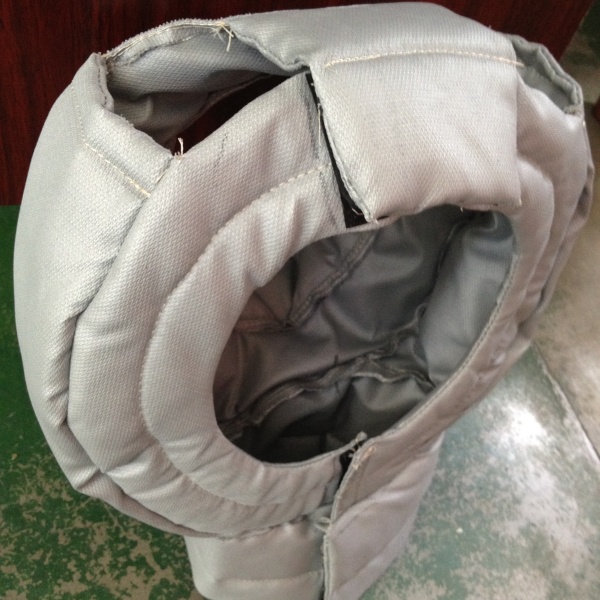

Untuk katup, selimut mungkin hanya menutupi badan katup, atau mungkin mencakup kedua flensa dan bagian dari pipa yang berdekatan. Untuk filter, selimut mungkin menutupi badan sambil membiarkan klem tutup dan saluran pembuangan terbuka. Untuk drum, selimut mungkin dibagi menjadi jaket badan dan penutup tutup yang terpisah.

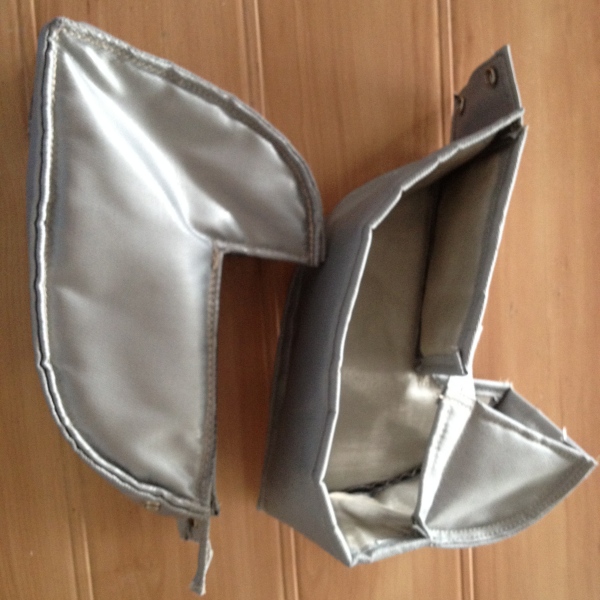

Jika diperlukan beberapa bagian, tetapkan nama atau nomor bagian sederhana untuk setiap bagian. Ini memudahkan untuk mencocokkan pengukuran, gambar, dan foto selama produksi.
Gunakan milimeter atau inci secara konsisten. Nyatakan unit pada setiap lembar. Jangan mencampur unit dalam tabel dimensi yang sama.
| Pengukuran | Apa yang harus dicatat | Mengapa itu penting |
|---|---|---|
| Panjang keseluruhan | Jarak antara dua tepi selimut yang direncanakan | Menentukan cakupan di sepanjang peralatan atau pipa |
| Lebar keseluruhan | Dimensi sisi-ke-sisi maksimum di dalam batas isolasi | Menangkap rumah, flensa, dan proyeksi yang lebih lebar dari badan utama |
| Tinggi keseluruhan | Dimensi terendah hingga tertinggi, termasuk proyeksi tetap | Membantu menetapkan amplop jadi dan pengaturan panel |
| Diameter luar | Diameter komponen telanjang di setiap bagian yang relevan | Digunakan untuk badan silinder, pipa, flensa, dan bejana |
| Keliling | Diukur di sekitar permukaan sebenarnya tempat selimut akan diletakkan | Berguna jika komponen tidak bulat sempurna atau akses terbatas |
| Ukuran sambungan | Diameter luar pipa, diameter flensa, dan posisi sambungan | Menentukan bukaan dan transisi ke isolasi yang berdekatan |
| Jarak bebas | Ruang kosong antara peralatan dan struktur di dekatnya | Menentukan apakah penutup dapat dibungkus, diikat, dan dilepas |
Ukur peralatan yang telanjang kecuali selimut baru akan dipasang di atas lapisan yang sudah ada. Jika lapisan lain akan tetap di tempatnya, nyatakan diameter luar dan ketebalan akhirnya.

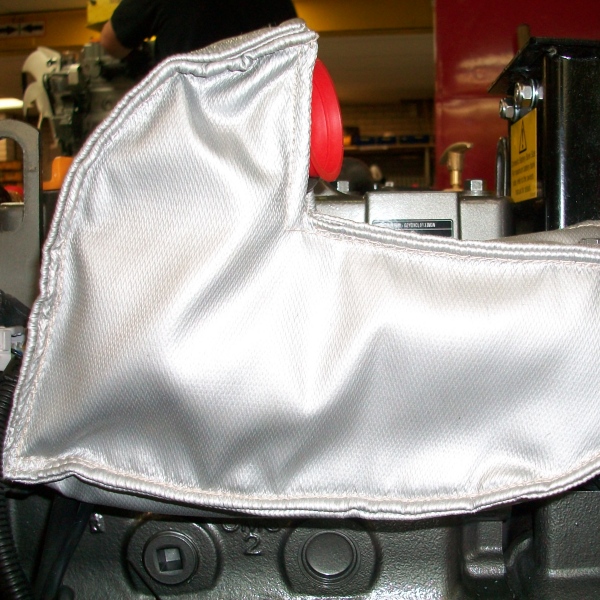

Tonjolan adalah bagian apa pun yang memanjang menembus atau melampaui bentuk utama selimut. Contoh umum termasuk batang katup, gagang, aktuator, pengukur, sensor, kabel, braket penyangga, lug pengangkat, saluran pembuangan, ventilasi, dan pipa cabang kecil.
Untuk setiap tonjolan, catat:
Jangan mendeskripsikan tonjolan hanya sebagai berada di kiri atau kanan. Arah pandang dapat berubah antar foto. Gunakan referensi berlabel, seperti sisi masuk, sisi keluar, garis tengah atas, atau permukaan flensa.
Geometri katup berubah sesuai dengan jenis katup, kelas tekanan, sambungan ujung, dan pengaturan aktuator. Ukuran pipa atau katup nominal saja tidak menentukan bentuk eksternal.
Untuk jaket katup kustom, kumpulkan dimensi berikut:
Nyatakan dengan jelas apakah roda tangan atau aktuator harus tetap berada di luar isolasi. Sebagian besar penutup katup memerlukan bukaan berbentuk di sekitar batang atau kap katup, tetapi tata letak yang benar bergantung pada peralatan yang sebenarnya.
Untuk contoh konstruksi yang sudah jadi, lihat jaket isolasi katup yang dapat dilepas.
Catat diameter luar pipa dan panjang isolasi yang diperlukan. Perhatikan setiap las, klem, penyangga, pelat identifikasi, atau instrumen di dalam area selimut. Jika pipa sudah memiliki isolasi tetap di samping bagian yang dapat dilepas, ukur diameter luar isolasi tersebut agar penutup baru dapat bertemu dengannya dengan benar.
Catat diameter luar pipa, sudut siku, radius garis tengah jika diketahui, dan panjang lurus yang tersedia di setiap ujung. Foto yang diambil tegak lurus dengan siku sangat berguna. Jika siku dekat dengan dinding atau pipa lain, sertakan jarak bebas minimum.
Catat diameter luar flensa, ketebalan flensa, tonjolan baut, dan total panjang muka-ke-muka dari pasangan flensa. Tunjukkan apakah selimut harus menutupi flensa saja atau juga menutupi isolasi pipa yang berdekatan.
Jika flensa memerlukan pemeriksaan rutin, tentukan arah pembukaan yang diinginkan. Penutup harus dapat diakses setelah pemasangan dan tidak boleh ditempatkan menempel pada dinding, lantai, atau jalur pipa di sekitarnya.
Filter dan strainer memerlukan pembukaan rutin untuk pembersihan atau penggantian elemen. Pola selimut harus mengikuti metode servis alih-alih memperlakukan peralatan sebagai satu bejana tertutup.
Catat diameter bodi, panjang bodi, diameter tutup atau penutup, kedalaman tutup, pengaturan klem, posisi saluran masuk dan keluar, lokasi pembuangan, posisi pengukur tekanan, dan detail penyangga. Sebutkan bagian mana yang dilepas selama pemeliharaan normal.

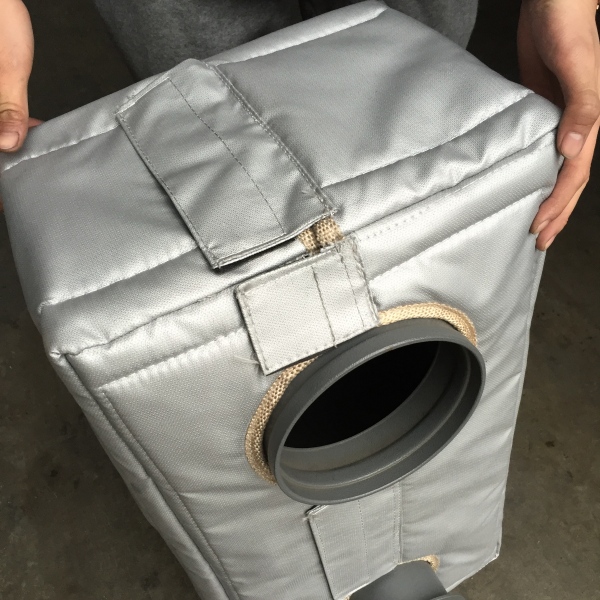

Untuk basket strainer atau rumah filter, mungkin lebih praktis menggunakan bagian bodi dan bagian tutup yang terpisah. Y-strainer mungkin memerlukan potongan berbentuk di sekitar cabang bersudut dan sumbat pembuangan. Foto harus menunjukkan peralatan dalam keadaan terpasang dan, jika memungkinkan, dalam posisi terbuka untuk servis normal.
Lihat halaman penutup isolasi filter lepas-pasang kustom untuk jenis produk ini.
Untuk drum atau bejana silinder, catat diameter atau keliling bodi, tinggi sisi lurus, serta bentuk bagian atas dan bawah. Ukur semua nosel, pegangan, kaki, klem, titik pengangkatan, saluran keluar, dan komponen kontrol.
Sebutkan apakah tutupnya dapat dibuka, diangkat, atau tetap terpasang. Jika bejana diisi, dibersihkan, atau diperiksa dari atas, penutup tutup terpisah mungkin lebih praktis daripada satu penutup penuh. Untuk peralatan yang dipasang di lantai, ukur celah di bawah bejana dan tunjukkan apakah isolasi harus berhenti di atas dasar.
Halaman penutup isolasi drum lepas-pasang kustom menunjukkan rute pembelian untuk aplikasi drum.
Foto membantu menjelaskan geometri yang sulit dijelaskan dalam tabel. Foto harus mendukung pengukuran, bukan menggantikannya.
Ambil setidaknya tampilan berikut:
Letakkan penggaris, pita pengukur, atau objek referensi yang teridentifikasi dengan jelas dalam foto tertentu. Jaga agar kamera sedatar mungkin dengan permukaan yang ditampilkan. Gambar sudut lebar yang diambil sangat dekat dengan peralatan dapat mendistorsi proporsi.
Tandai huruf pengukuran langsung pada salinan foto. Huruf yang sama harus muncul dalam tabel dimensi. Misalnya, A dapat mengidentifikasi panjang keseluruhan, B diameter utama, dan C tinggi batang.
Gambar peralatan dengan dimensi adalah titik awal terbaik jika gambar tersebut merepresentasikan unit yang terpasang secara akurat. Soroti batas isolasi yang tepat dan identifikasi komponen apa pun yang ditambahkan setelah gambar asli diterbitkan.
Untuk bentuk datar atau yang cukup kompleks, templat fisik dapat membantu menentukan garis luar. Gunakan bahan lembaran yang stabil, tandai sisi peralatan dan sisi luar, serta identifikasi semua potongan. Sampel penutup juga dapat dievaluasi, tetapi kerusakan, penyusutan, atau modifikasi lapangan harus dicatat agar tidak ditiru secara tidak sengaja.
File tiga dimensi dapat mendukung proyek yang kompleks, tetapi tidak menggantikan informasi tentang akses pemeliharaan, posisi penutup, dan batas isolasi yang diperlukan.
Berikan dimensi peralatan yang sebenarnya kecuali jika penawaran secara khusus meminta dimensi selimut jadi. Produsen selimut biasanya akan memperhitungkan ketebalan isolasi, konstruksi jahitan, tumpang tindih, dan pengaturan penutup selama pengembangan pola.
Jika personel lapangan menambahkan kelonggaran mereka sendiri tanpa mengidentifikasinya, kelonggaran yang sama mungkin ditambahkan dua kali. Hal ini dapat menghasilkan penutup yang terlalu besar, bukaan yang salah posisi, atau penutup yang longgar.
Setiap toleransi yang sudah disertakan dalam dimensi harus ditulis dengan jelas. Misalnya, identifikasi apakah keliling adalah permukaan logam sebenarnya, bagian luar isolasi yang ada, atau keliling penutup jadi yang diperlukan.
Dimensi menentukan bentuk, tetapi tidak menentukan konstruksi. Sertakan informasi servis berikut dengan lembar pengukuran:
Rincian ini membantu menentukan kain luar, lapisan muka panas, inti isolasi, benang jahit, dan metode pengencangan. Pembeli yang mencari komponen-komponen ini secara terpisah dapat meninjau bahan selimut isolasi yang dapat dilepas bahan selimut isolasi yang dapat dilepas panduan.
Pola mungkin cocok dengan peralatan tetapi tetap sulit dipasang jika arah pembukaan salah. Identifikasi tempat seorang pemasang dapat berdiri, menjangkau, dan menarik penutup ke posisinya. Tunjukkan sisi mana pun yang terhalang oleh dinding, lantai, pelindung, atau komponen di sekitarnya.
Untuk peralatan yang lebih besar, nyatakan apakah satu orang atau beberapa orang yang akan memasang selimut tersebut. Penutup berganda harus memiliki urutan perakitan yang jelas dan tanda identifikasi yang cocok. Jika diperlukan pemasangan di bagian atas, berat, akses pengangkatan, dan penopang sementara dapat memengaruhi desain.

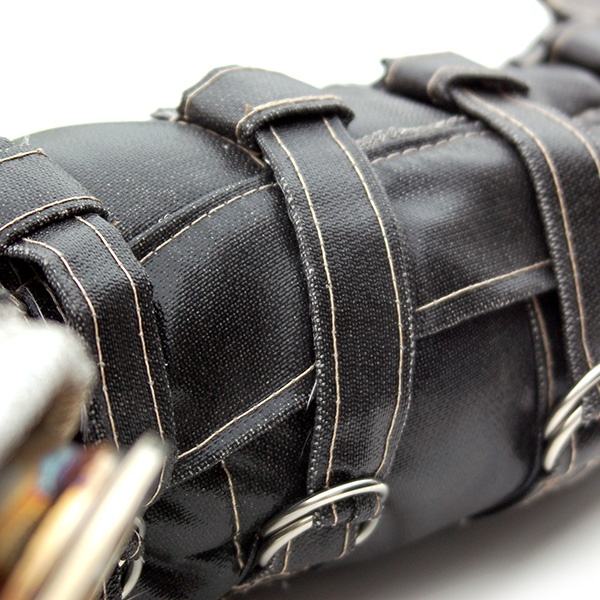

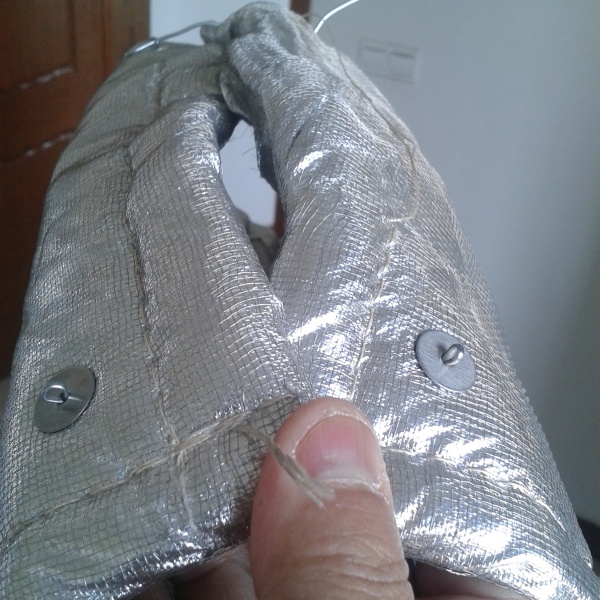

Sistem penutupan harus tetap dapat diakses setelah selimut berada di posisinya. Sistem ini juga harus dijauhkan dari bagian yang bergerak dan tidak boleh menghalangi pengoperasian katup, gagang, atau titik pemeriksaan.
Ukuran nominal adalah sebutan sistem dan mungkin tidak sama dengan diameter luar yang diukur. Catat diameter luar sebenarnya atau tentukan standar dan ukuran pipa yang berlaku secara jelas.
Flensa, bonnet, klem, dan braket sering kali menentukan dimensi maksimum. Ukur seluruh selungkup, lalu catat badan utama secara terpisah.
Ukuran potongan tanpa lokasinya adalah tidak lengkap. Ukur dari tepi yang tetap, muka flensa, atau garis tengah agar bukaan dapat diposisikan dengan benar.
Penutup membutuhkan ruang untuk membungkus, tumpang-tindih, dan menutup. Catat jarak ke dinding, pipa, platform, dan pelindung terdekat.
Foto dari unit yang berbeda dapat dengan mudah tertukar. Tambahkan tag peralatan, nomor bagian, atau referensi lembar pengukuran ke setiap set gambar.
Nyatakan secara pasti apa yang diukur. Jangan secara diam-diam menambahkan ruang untuk isolasi, kelim, atau tumpang-tindih.
Sebelum mengirimkan pertanyaan, periksa apakah paket berisi:
Jika beberapa informasi tidak tersedia, tandai sebagai tidak diketahui alih-alih memperkirakannya. BSTFLEX dapat meninjau data yang tersedia dan mengidentifikasi dimensi mana yang hilang yang diperlukan sebelum persetujuan pola.
Foto dapat mendukung tinjauan awal, tetapi dimensi biasanya diperlukan sebelum produksi. Sertakan pita pengukur atau skala pada gambar yang dipilih dan beri label pada peralatan dari setiap sudut yang relevan.
Pengukuran lapangan harus mengikuti prosedur keselamatan lokasi. Catat kondisi saat dimensi diambil dan identifikasi setiap pergerakan atau ekspansi termal berarti yang harus dipertimbangkan.
Keduanya bisa berguna. Diameter berfungsi dengan baik untuk komponen bulat biasa. Keliling bisa lebih praktis untuk peralatan yang sudah terpasang atau bentuk yang tidak bulat sempurna. Nyatakan dengan tepat di mana pengukuran diambil.
Berikan dimensi peralatan yang sebenarnya dan cantumkan ketebalan isolasi yang diperlukan secara terpisah. Jika selimut akan menutupi isolasi yang ada, berikan dimensi luar akhir dari lapisan tersebut.
Hal ini mungkin saja terjadi jika dimensi eksternal dan titik interferensinya benar-benar sama. Bandingkan pengukuran aktual daripada hanya mengandalkan jenis katup atau ukuran nominal.
Siapkan sketsa tangan sederhana dengan dimensi berlabel dan gabungkan dengan foto dari berbagai sudut. Sketsa lapangan yang jelas sering kali lebih berguna daripada gambar lama yang tidak sesuai dengan peralatan yang terpasang.
Bukaan harus dapat diakses oleh pemasang dan harus menghindari bagian yang bergerak, titik inspeksi kebocoran, dan sisi yang terhalang. Tunjukkan ruang kerja yang tersedia dalam foto dan gambar.
Tidak untuk setiap proyek. Gambar, pengukuran, dan foto sering kali sudah cukup. Sampel atau templat mungkin berguna untuk peralatan yang kompleks, tidak beraturan, atau yang telah dimodifikasi sebelumnya.
BSTFLEX memproduksi selimut isolasi lepas-pasang kustom untuk katup, pipa, flensa, filter, drum, komponen knalpot, dan peralatan industri. Kirim lembar pengukuran, foto, suhu operasional, lingkungan, dan jumlah yang diperlukan ke sales@pkfiresleeve.com.
Untuk gambaran umum tentang pengembangan pola, pemotongan, perakitan lapisan, penjahitan, dan inspeksi akhir, baca cara memproduksi selimut isolasi lepas-pasang.
