Selubung Serat Karbon Biaxial vs Unidirectional: Arah Serat Mana yang Dibutuhkan untuk Susunan Lapisan Anda?

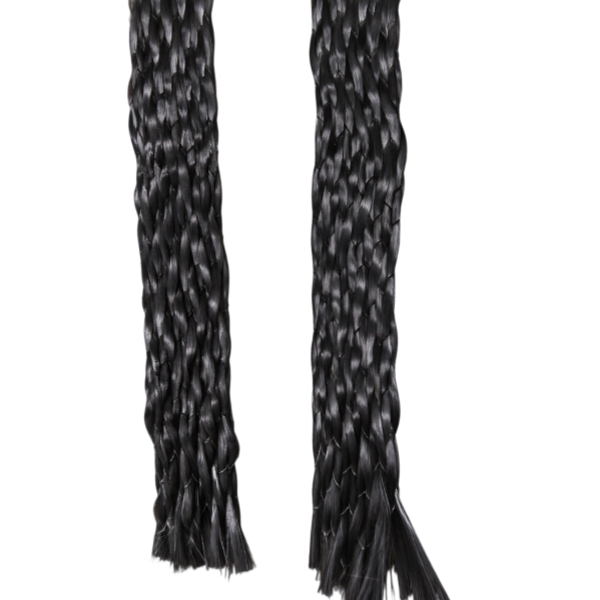

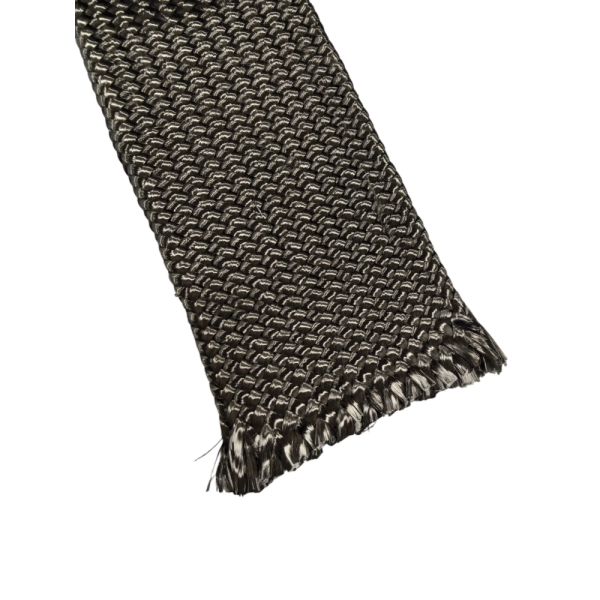

Dua jenis selubung dapat terlihat serupa sebelum resin diaplikasikan dan berperilaku sangat berbeda setelah pengerasan. Pertanyaannya adalah di mana serat karbon utama berada. Pada jalinan biaxial, serat-serat tersebut bersilangan di sekitar tabung dalam dua arah diagonal. Pada selubung unidirectional, serat karbon utama membentang di sepanjang bagian tersebut. Beberapa benang pengikat kecil mungkin menjaga selubung unidirectional tetap menyatu, tetapi benang-benang tersebut tidak boleh disamakan dengan serat aksial penahan bebannya.
| Titik seleksi | Selubung karbon biaxial | Satu arahselongsong karbon akhir |
|---|---|---|
| Jalur serat karbon utama | Dua arah diagonal yang saling bersilangan di sekitar tabung | Terutama di sepanjang sumbu tabung |
| Mengapa seorang desainer mungkin menentukannya? | Penguatan diagonal di dalam laminasi tubular | Penguatan memanjang di dalam laminasi tubular |
| Pertanyaan yang sesuai | Bagaimana diameter terpasang, sudut, dan cakupan berubah secara bersamaan? | Bagaimana benang aksial dipertahankan posisinya saat diameter berubah? |
| Halaman BSTFLEX | Selongsong Anyaman Serat Karbon | Minta spesifikasi Selongsong Serat Karbon Searah terpisah. |
Mulailah dengan kasus pembebanan.
Jika jadwal laminasi membutuhkan serat diagonal, selubung biaxial dapat menempatkan penguatan tersebut di sekeliling keliling tanpa sambungan memanjang seperti pada potongan datar. Jika jadwal terutama membutuhkan serat di sepanjang bagian tersebut, selubung aksial merupakan bahan awal yang berbeda. Baik konstruksi biaxial maupun aksial tidak secara otomatis menyediakan setiap arah serat yang dibutuhkan oleh poros atau tabung jadi. Perancang dapat menggabungkan lapisan, orientasi, dan material untuk memenuhi spesifikasi bagian tersebut.
Kata-kata 'lebih kuat' dan 'lebih lemah' bukanlah jalan pintas yang berguna di sini. Kekakuan, perilaku torsi, dan sifat-sifat lainnya termasuk dalam laminasi dan pengaturan pengujian yang telah ditentukan. Resin, kandungan serat, geometri, proses, dan orientasi serat semuanya penting. Tanyakan arsitekturnya terlebih dahulu, kemudian validasi susunan yang diusulkan pada bagian yang sudah jadi.
Periksa apa yang terjadi saat pengurangan bertahap.
Jalinan biaxial terbuka saat didorong bersamaan secara memanjang. Mengubah diameter terpasangnya juga mengubah panjang dan sudut serat lokalnya. Untuk mandrel yang meruncing, periksa cakupan di kedua ujung besar dan kecil, daripada berasumsi bahwa sudut yang tercetak untuk selongsong yang tidak terpasang tetap konstan di seluruh bagian.
Selongsong searah memiliki fungsi yang berbeda: menjaga agar serat utamanya tetap sejajar kira-kira sepanjang sumbu sambil menyesuaikan diri dengan bentuknya. Konstruksi dan benang penahan bervariasi tergantung pemasok. Tanyakan bagaimana produk spesifik tersebut mengakomodasi perubahan diameter, bagaimana serat aksial didistribusikan, dan apakah benang penanganannya kompatibel dengan proses yang direncanakan.
Pertanyaan untuk ulasan menggambar
- Kasus pembebanan dan orientasi serat apa yang ditentukan dalam jadwal laminasi?
- Berapakah diameter luar terkecil dan terbesar di tempat selongsong akan terpasang?
- Apakah ada lekukan, bahu, atau fitting yang harus dilewati selongsong selama pemasangan?
- Resin, metode impregnasi, dan dimensi pengerasan target apa yang akan digunakan?
- Apakah diperlukan beberapa lapisan atau kombinasi tulangan aksial dan diagonal?
BSTFLEXhalaman produk biaxialDaftar ini menampilkan model-model katalog terkini. Untuk penguatan aksial, mintalah detail produk searah yang khusus dan bandingkan kedua konstruksi pada mandrel sampel sebelum menyetujui susunan produksi.
