Panduan Ukuran dan Pemasangan Selongsong Anyaman Serat Karbon

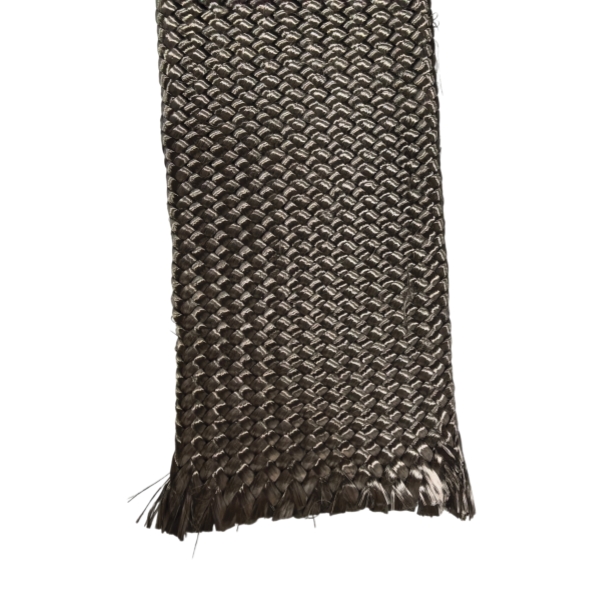

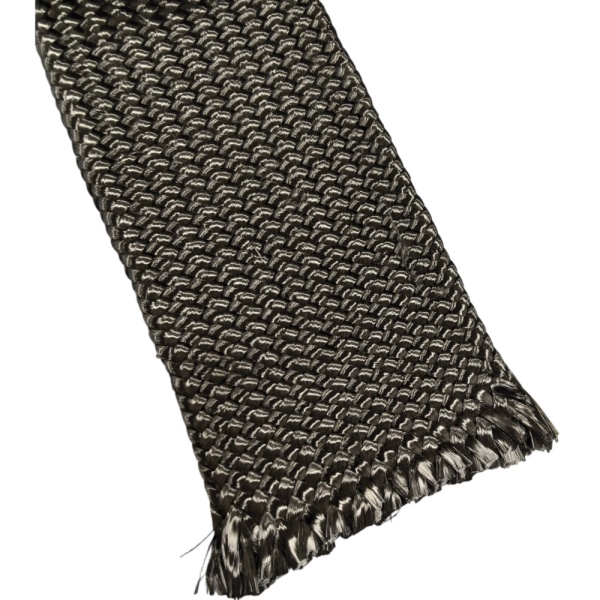

Selongsong jalinan tidak memiliki diameter tetap. Dorong ujung-ujungnya ke arah satu sama lain dan tabung akan terbuka; tarik kedua ujungnya ke arah lain dan tabung akan menjadi lebih sempit. Panjangnya pun berubah pada saat yang bersamaan. Itulah mengapa selongsong yang mudah dipasang pada bagian terlebar dari mandrel mungkin menutupi bagian yang lebih kecil daripada yang ditunjukkan oleh panjang potongannya.

Mulailah dengan gambar bagiannya, lalu bandingkan dengan rentang diameter jalinan tertentu. BSTFLEX mencantumkan opsi 3K, 6K, 12K, dan 24K pada produknya.Halaman produk Selongsong Anyaman Serat KarbonRentang yang tercantum di sana adalah titik awal untuk uji coba kecocokan, bukan jaminan bahwa setiap selongsong akan memiliki cakupan, sudut, atau perilaku ekspansi yang sama.

Ukur jalur yang harus ditutupi oleh selongsong.

Untuk pipa lurus, catat diameter luar dan panjang yang akan diperkuat. Untuk pipa tirus, catat diameter luar terkecil dan terbesar serta di mana perubahan tersebut terjadi. Tambahkan dimensi fitur lokal apa pun yang harus dilewati selongsong selama pemasangan: kerah, sisipan yang direkatkan, bahu, atau fitting. Selongsong mungkin pas dengan bagian yang sedang dikerjakan tetapi tersangkut pada fitur yang lebih besar sebelum mencapai posisi akhirnya.

Sebutkan juga apakah jalinan akan dipasang di atas mandrel kosong, inti busa, lapisan komposit yang sudah ada, atau laminasi yang sebagian sudah jadi. Permukaan-permukaan ini dapat memiliki diameter luar yang berbeda. Jika beberapa lapisan jalinan direncanakan, periksa diameter terpasang untuk setiap lapisan berikutnya daripada memesan setiap lapisan dari dimensi mandrel pertama.

Gunakan rangkaian katalog untuk membuat daftar model yang Anda inginkan.

Cocokkan diameter terpasang yang paling sempit dan paling lebar dengan rentang yang dipublikasikan untuk model yang diinginkan. Bagian yang mendekati salah satu batas tersebut perlu diuji secara fisik: selongsong dapat diregangkan agar pas tetapi mungkin terbuka secara terlihat atau memerlukan panjang potongan yang berbeda. Pilihan akhir juga bergantung pada cakupan benang yang dibutuhkan, orientasi serat, dan desain laminasi.

Keempat contoh ini diambil dari tabel BSTFLEX yang telah dipublikasikan, yang berisi model tambahan. Konfirmasikan nilai, toleransi, dan ketersediaan terkini sebelum menggunakan entri apa pun dalam spesifikasi produksi.

Label '3K', '6K', dan '12K' menggambarkan jumlah filamen serat karbon. Label tersebut, dengan sendirinya, tidak menentukan diameter terpasang atau kekuatan akhir. Gunakan entri model lengkap, termasuk jumlah spindel dan massa linier nominal, saat membandingkan opsi.

Periksa panjangnya setelah dipasang.

Jangan memotong semua bagian produksi hanya dari panjang komponen jadi saja. Geser potongan percobaan ke mandrel sebenarnya, ratakan jalinan tanpa menariknya secara tidak merata, dan tandai posisi di mana penguatan harus dimulai dan dihentikan. Ukur selongsong yang digunakan di antara tanda-tanda tersebut. Percobaan ini menangkap perubahan panjang yang disebabkan oleh diameter dan geometri sebenarnya.

Untuk bagian yang meruncing, periksa cakupan di kedua ujung dan sepanjang transisi. Perubahan diameter lokal yang besar dapat mengubah sudut jalinan dan jarak antar benang. Jika cakupan terlalu terbuka pada satu bagian, uji rentang nominal yang berbeda atau konstruksi yang berbeda daripada berasumsi bahwa tegangan tambahan akan menyelesaikannya. Simpan metode pemasangan yang disetujui dan panjang potongan yang diukur untuk pesanan berikutnya.

Catatan instalasi untuk sampel pertama

1. Siapkan mandrel atau inti sesuai dengan proses komposit yang dipilih dan pastikan bahwa ujung yang tajam tidak akan tersangkut pada serat kering.
2. Buka selongsong secara bertahap dan masukkan ke bagian yang diinginkan tanpa menyeret benang yang longgar ke arah fitting.
3. Pindahkan jalinan ke lokasi akhirnya, lalu ratakan kelebihan panjangnya dan periksa cakupan serat sebelum proses impregnasi.
4. Tandai lokasi pemotongan hanya setelah selongsong terpasang. Sepakati metode pemotongan dan toleransi penanganan agar ujung benang tidak terurai selama proses produksi.
5. Catat diameter terpasang, panjang terpasang, sudut pandang, dan foto sampel yang disetujui.

Langkah-langkah tersebut merupakan pengecekan kesesuaian, bukan pengganti instruksi pemrosesan dari pemasok resin atau validasi mekanis dari laminasi jadi.

Apa yang perlu disertakan dalam permintaan ukuran?

Kirimkan diameter luar terpasang minimum dan maksimum, panjang cakupan akhir, gambar yang menunjukkan transisi dan fitting, jumlah lapisan, resin dan proses yang direncanakan, ukuran benang target, dan kuantitas tahunan. Jika selongsong yang ada diganti, sertakan sampel pendek dan foto bagian tersebut. BSTFLEX kemudian dapat membandingkan data saat ini.rentang modelbeserta metode pemasangan Anda dan saran sampel mana yang sebaiknya dicoba.
