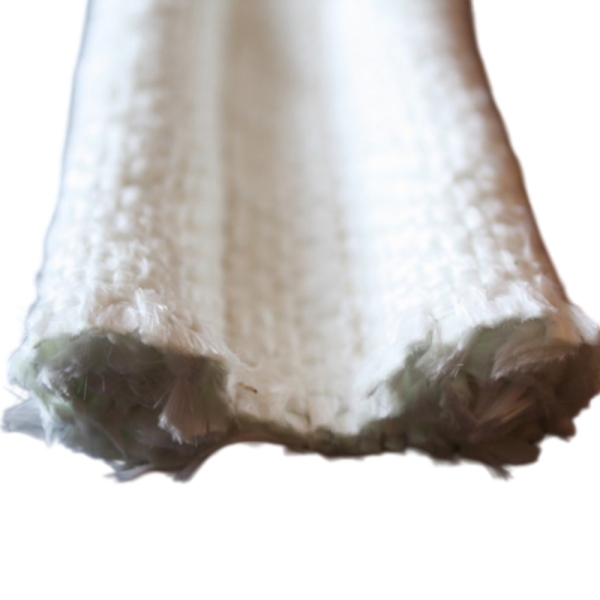

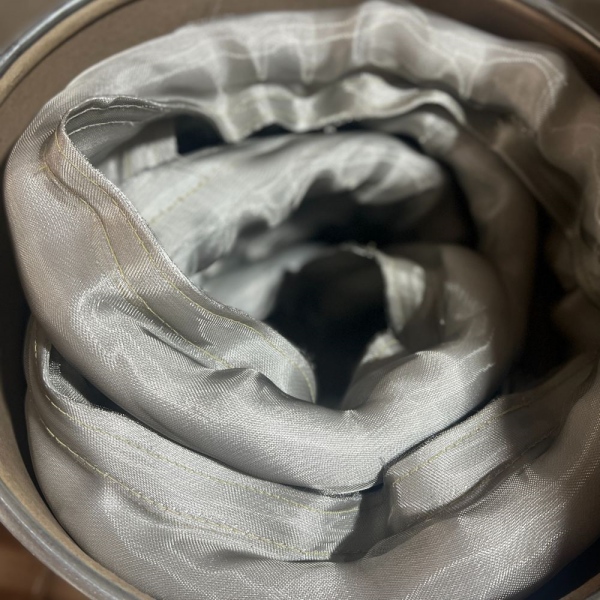

Sebuah pita gasket tadpole bohlam ganda memiliki dua bohlam penyegel yang dapat dikompresi yang dihubungkan oleh anyaman tekstil datar. Kedua bohlam tersebut menyediakan posisi kontak terpisah dalam satu profil, sementara bagian penghubung menentukan jaraknya dan dapat menyediakan area pemasangan jika desain peralatan memungkinkan.
Konstruksi ini layak dipertimbangkan ketika pintu atau panel industri memerlukan dua jalur penyegelan yang ditentukan. Ini bukan sekadar versi yang lebih tebal dari segel tadpole standar, dan menambahkan bohlam kedua tidak secara otomatis memperbaiki setiap sambungan. Kedua bohlam memerlukan permukaan kontak yang sesuai, tinggi pemasangan yang tepat, dan beban penutupan yang cukup.
Untuk proyek OEM dan penggantian, mulailah dengan penampang melintang sambungan. Setelah posisi kontak ditentukan, kain penutup, inti internal, dan detail pengencangan dapat dipilih berdasarkan pemasangan yang sebenarnya.
Bohlam Ganda, Bohlam Tunggal, dan Ekor Ganda: Baca Penampang Melintang
Istilah “bohlam ganda” menjelaskan jumlah bohlam penyegel, bukan jumlah lapisan kain atau ekor pemasangan. Perbedaan ini harus terlihat pada gambar sebelum dimensi atau material dibahas.
| Profil | Penampang Melintang | Apa yang Harus Ditetapkan dalam Gambar |
|---|---|---|
| Gasket tadpole bohlam tunggal | Satu bohlam penyegel dengan ekor pemasangan yang diperpanjang. | Posisi kontak bohlam dan area retensi ekor. |
| Gasket tadpole bohlam ganda | Dua bohlam penyegel yang dihubungkan oleh anyaman datar. | Kedua posisi kontak, jarak bohlam, dan pengaturan retensi yang dimaksudkan. |
| Gasket tadpole ekor ganda | Satu bohlam penyegel dengan ekor pemasangan yang memanjang di kedua sisi. | Bagaimana kedua ekor ditahan di sekitar bohlam penyegel tunggal. |
Profil ekor ganda tidak menyediakan bohlam kedua. Demikian pula, dua lapisan kain di sekitar satu inti tetap membentuk gasket bohlam tunggal. Tentukan bentuknya dengan sketsa penampang melintang daripada hanya mengandalkan nama produk.
Kapan Profil Dua Bohlam Masuk Akal?
Titik awal yang paling jelas adalah gambar peralatan yang ada yang sudah menentukan dua bohlam. Penggantian harus mempertahankan lokasi kontak dan geometri pemasangan yang diperlukan kecuali tinjauan teknik mendukung perubahan.
Untuk desain baru, segel tadpole bohlam ganda dapat dipertimbangkan ketika rangka menyediakan dua jalur penyegelan yang didukung dan perancang ingin posisi relatifnya ditentukan oleh satu profil yang terhubung. Anyaman penghubung menetapkan hubungan antara bohlam, tetapi sistem penahan harus tetap mencegah rakitan bergeser.
Periksa lebar yang tersedia serta celah tertutup. Bohlam kedua yang diposisikan di luar permukaan pasangan tidak dapat memberikan kontak yang dimaksudkan. Demikian pula, bohlam yang bertumpu pada tepi yang tidak didukung mungkin berubah bentuk secara berbeda dari bohlam yang duduk pada permukaan yang kontinu.
Bohlam kedua bukanlah pengganti untuk memperbaiki rangka yang terdistorsi, kait yang tidak sesuai, atau permukaan penyegelan yang rusak. Atasi kondisi tersebut sebelum memilih gasket yang lebih besar atau lebih kompleks.
Gambar Memerlukan Lebih dari Dua Diameter Bohlam
Spesifikasi bohlam ganda harus menunjukkan profil yang tidak terkompresi dan hubungannya dengan sambungan tertutup. Dimensi berikut memberikan titik awal yang praktis.
| Detail Gambar | Apa yang Harus Ditentukan | Mengapa Itu Penting |
|---|---|---|
| Dimensi bohlam | Tinggi dan lebar bebas dari setiap bohlam, atau diameter di mana bagian tersebut bulat. | Mendefinisikan setiap bagian yang dapat dikompresi tanpa mengasumsikan kedua bohlam identik. |
| Jarak bohlam | Jarak pusat-ke-pusat dengan titik pengukuran yang ditandai dengan jelas. | Menentukan lokasi dua jalur kontak pada peralatan. |
| Anyaman penghubung | Lebar bersih antara bohlam, ketebalan, dan detail pengencangan apa pun. | Menentukan bagian penghubung dan kesesuaiannya di bawah perangkat keras penahan. |
| Celah terpasang | Celah tertutup pada setiap posisi bohlam, termasuk variasi di sekeliling perimeter. | Menunjukkan seberapa besar setiap bohlam harus berubah bentuk saat digunakan. |
| Selubung keseluruhan | Lebar profil total dan jarak bebas di sekitar komponen yang berdekatan. | Memeriksa apakah gasket lengkap terpasang tanpa gangguan. |
| Geometri akhir | Panjang, sudut, radius tekukan, sambungan, dan jalur referensi yang digunakan untuk pengukuran. | Menentukan perimeter terpasang, bukan hanya sampel lurus. |
Jarak antar pusat tidak sama dengan lebar web bersih. Tandai keduanya saat ruang pemasangan terbatas. Untuk sampel pengganti yang sudah aus, ukur juga peralatannya: kompresi permanen dapat mengaburkan tinggi bohlam asli.
Periksa Kompresi di Kedua Posisi Kontak
Pintu yang terlihat rata masih bisa menunjukkan celah yang berbeda di dua lokasi bohlam. Satu bohlam mungkin menyentuh bingkai sebelum yang lain. Jika bohlam pertama terkompresi dengan kuat sebelum bohlam kedua melakukan kontak, mengganti material saja mungkin tidak menyelesaikan masalah.
Evaluasi kedua lokasi secara terpisah, lalu nilai perakitannya secara bersamaan. Catat tinggi bohlam bebas, tinggi terpasang, dan beban penutupan yang tersedia. Jika bohlam memiliki dimensi atau inti yang berbeda, tentukan perbedaan tersebut secara eksplisit.
Pintu harus memberikan beban yang diperlukan untuk mengompresi semua bagian penyegelan yang terpasang. Jangan berasumsi bahwa profil bohlam ganda akan menutup semudah gasket bohlam tunggal sebelumnya, atau bahwa beban yang diperlukan akan tepat dua kali lebih tinggi. Hasilnya bergantung pada profil lengkap dan geometri pemasangan.
Untuk desain baru, perakitan uji coba lebih berguna daripada menilai kompresi dengan meremas sampel pendek yang longgar. Gunakan pengaturan penahan yang dimaksudkan dan periksa kontak di sekitar sudut serta di sepanjang bagian yang lurus.
Opsi Material dan Inti untuk Pengembangan Kustom
Bentuk bohlam ganda tidak menentukan satu material. Sebuah gasket tadpole bohlam ganda fiberglass menggunakan penutup tekstil fiberglass, tetapi konstruksi internalnya masih perlu ditentukan. Inti serat, inti jaring yang diperkuat, dan inti logam berongga menawarkan titik awal desain yang berbeda.
Produk BSTFLEX berikut menyediakan referensi material-dan-inti yang ada. Produk-produk ini tidak disajikan sebagai versi bohlam ganda standar; profil dua bohlam yang sudah jadi harus ditentukan secara terpisah.
| Referensi Konstruksi yang Ada | Material Kombinasi | Pertanyaan untuk Desain Bohlam Ganda |
|---|---|---|
| Penutup fiberglass dengan inti fiberglass | Eksterior fiberglass tenun dengan bohlam internal berbasis serat. | Apakah inti yang dipilih memberikan kompresi dan pemulihan yang diperlukan di kedua posisi kontak? |

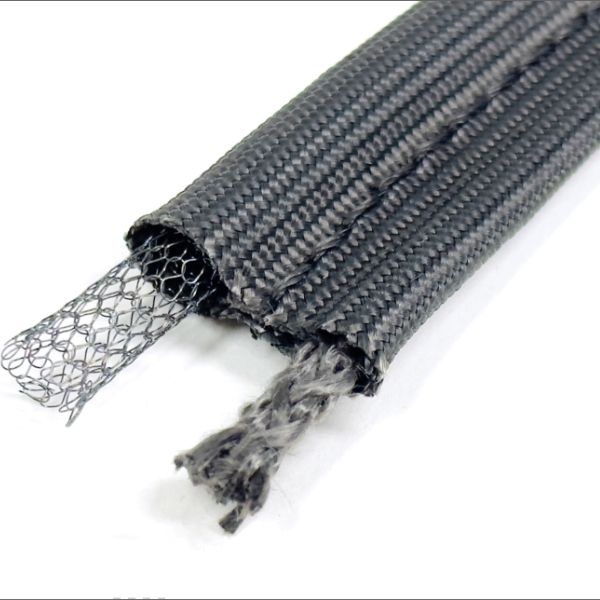

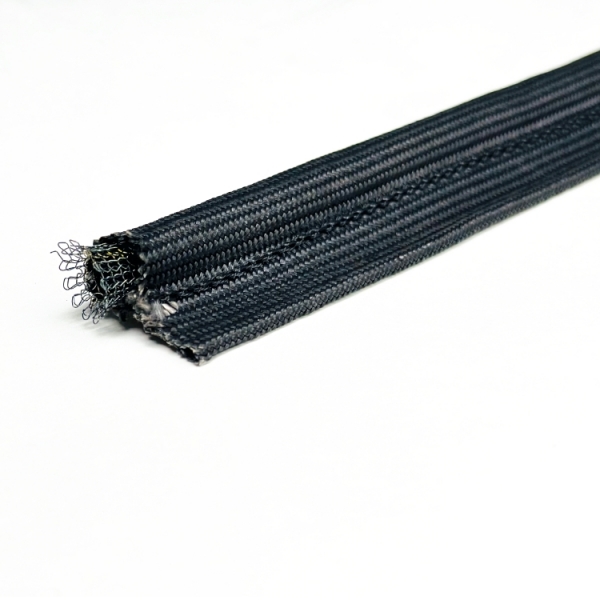

| Penutup fiberglass dengan inti baja tahan karat | Eksterior fiberglass dengan dukungan logam internal. | Konstruksi inti dan paduan mana yang sesuai dengan beban, pergerakan, dan lingkungan yang diperlukan? |
| Penutup fiberglass dengan inti baja tahan karat berongga | Eksterior fiberglass di atas struktur logam berpusat terbuka. | Apakah jarak tempuh kompresi yang tersedia kompatibel dengan celah tertutup dan pengaturan penahan? |
| Penutup kain silika dengan inti Inconel | Tekstil silika dikombinasikan dengan penguat internal logam. | Apakah penutup, paduan, dan perakitan yang dipilih sesuai untuk paparan termal yang sebenarnya? |
| Penutup kain keramik dengan inti keramik | Penutup tekstil keramik dengan inti internal berbasis keramik. | Bagaimana perilaku konstruksi yang diusulkan setelah kompresi dan siklus termal yang diperlukan? |
Kepadatan inti, konstruksi kawat, dan tegangan penutup dapat mengubah respons kompresi. Nama material saja tidak menentukan gasket jadi mana yang lebih lunak atau lebih tahan lama. Bandingkan rakitan yang diusulkan dengan persyaratan peralatan yang sama.
Suhu juga harus ditentukan untuk gasket lengkap. Penutup, inti, jahitan, serta bahan pelapis atau lampiran apa pun memerlukan peninjauan. Dua bohlam tidak menggandakan peringkat suhu, dan inti yang lebih tahan panas tidak menghilangkan batasan penutup luar.
Aplikasi Industri: Sesuaikan Profil dengan Sambungan
Pintu Oven Industri
Pada oven batch, pengeringan, atau pemanggangan, pertimbangkan profil bohlam ganda jika desain pintu menyediakan dua jalur kontak yang sesuai. Tinjau kapasitas kait, pergerakan sisi engsel, dan ruang penahan sebelum memilih dimensi bohlam. Tujuannya adalah kontak terkontrol di kedua jalur, bukan sekadar lebih banyak bahan gasket di sekitar bukaan.
Pintu Akses Tungku dan Panel Berpemanas
Untuk bukaan akses tungku, identifikasi suhu dan paparan di lokasi segel alih-alih menetapkan suhu ruang ke setiap komponen gasket. Jika gambar memerlukan dua bohlam, pemilihan penutup dan inti harus ditinjau bersama dengan geometri rangka dan frekuensi pembukaan.
Penutup Akses Saluran dan Penutup Termal
Untuk penutup yang dapat dilepas, tentukan beban penjepitan yang tersedia dan periksa apakah kedua jalur penyegelan didukung. Tentukan juga perbedaan tekanan dan kebocoran yang diizinkan. Gasket tekstil bohlam ganda tidak secara otomatis kedap gas, gasket bejana tekan, atau sistem segel ganda yang dipantau secara independen.
Sudut dan Penahan Memerlukan Detailnya Sendiri
Dua jalur bohlam paralel mengikuti panjang bagian dalam dan luar yang berbeda di sekitar sudut. Profil yang pas dengan bagian uji lurus mungkin menumpuk, meregang, atau mengubah jarak saat dibentuk di sekitar pintu lengkap.
Sertakan radius sudut dan lokasi penyambungan pada gambar. Jika rangka fabrikasi diusulkan, tentukan bagaimana bohlam dan jaring penghubung berlanjut melalui setiap sudut. Jangan serahkan konstruksi sudut pada asumsi pemasangan.
Perangkat keras penahan harus mengamankan area pemasangan yang ditentukan tanpa secara tidak sengaja menghancurkan bohlam atau menghalangi pergerakannya. Periksa tepi tajam dan kontak geser yang dapat merusak tekstil selama pembukaan berulang.
Setelah pemasangan percobaan, periksa kedua jalur kontak dan jaring penghubung. Bohlam yang terlihat rata tidak membuktikan bahwa seluruh perimeter memenuhi kinerja penyegelan yang diperlukan.
Memesan Gasket Tadpole Bohlam Ganda Kustom
BSTFLEX mendukung pengembangan gasket berbasis gambar dan sampel melalui layanan manufaktur gasket tadpole kustom. Untuk proyek bohlam ganda, kirimkan penampang melintang dan sambungan pasangan agar profil dapat ditinjau dalam posisi terpasangnya.
Untuk penawaran harga: sertakan dimensi kedua bohlam, jarak tengah, lebar dan ketebalan jaring, panjang keseluruhan, detail sudut, metode pemasangan, dan kuantitas. Tambahkan suhu kontinu, suhu puncak dan durasi, paparan proses, celah tertutup, dan informasi beban penutupan yang tersedia.
Untuk persetujuan sampel: setujui toleransi dimensi, pemeriksaan kesesuaian, persyaratan kompresi, dan pengujian operasional yang representatif sebelum produksi. Jika material asli tidak diketahui, identifikasi sebagai tidak diketahui alih-alih menggantinya dengan spesifikasi asumsi.
Pertanyaan Tentang Pita Gasket Tadpole Bohlam Ganda
Apakah gasket tadpole bohlam ganda sama dengan gasket ekor ganda?
Tidak. Profil bohlam ganda memiliki dua bohlam penyegel. Profil ekor ganda memiliki satu bohlam dengan ekor pemasangan di kedua sisi. Perbedaan tersebut harus ditunjukkan pada gambar penampang melintang.
Bisakah gasket bohlam ganda menggantikan gasket bohlam tunggal?
Hanya setelah memeriksa sambungan. Bohlam tambahan memerlukan permukaan pasangan yang didukung, ruang yang cukup, dan beban penutupan yang kompatibel. Ini tidak secara otomatis menjadi pengganti langsung.
Apakah “pita gasket” berarti produk tersebut berperekat?
Tidak. Nama tersebut tidak menetapkan lapisan perekat. Tentukan metode pengikatan secara terpisah. Perekat apa pun yang digunakan untuk pemosisian harus dievaluasi untuk paparan dan peran yang dimaksudkan.
Apakah bohlam kedua menjamin kebocoran yang lebih rendah?
Tidak. Kedua bohlam harus membentuk kontak yang dimaksudkan, dan penutup, sambungan, sudut, serta penahan harus sesuai dengan aplikasi. Verifikasi kinerja terhadap pengujian peralatan yang disepakati alih-alih hanya jumlah bohlam.
Diskusikan Profil Bohlam Ganda Anda dengan BSTFLEX
Jelajahi rangkaian gasket tadpole dan segel tadpole BSTFLEX untuk opsi material, lalu kirimkan geometri dua bohlam yang diusulkan untuk ditinjau.
Minta penawaran harga gasket tadpole bohlam ganda kustom.Kirimkan gambar penampang melintang, pengukuran celah peralatan, kondisi operasi, dan kuantitas yang diperlukan untuk memulai peninjauan spesifikasi.
