Sambungan Ekspansi Kain untuk Kipas dan Blower: Pemilihan Saluran Masuk dan Keluar

Sambungan ekspansi kain untuk kipas dan blower menghubungkan peralatan ke saluran udara yang berdekatan sambil mengakomodasi pergerakan yang ditentukan dan menyediakan segel gas yang diperlukan. Konstruksi fleksibelnya dapat mengurangi transmisi getaran mekanis melalui sambungan saluran. Namun, saluran masuk dan keluar harus dinilai secara terpisah: mencocokkan flensa kipas hanyalah satu bagian dari pemilihan sambungan.

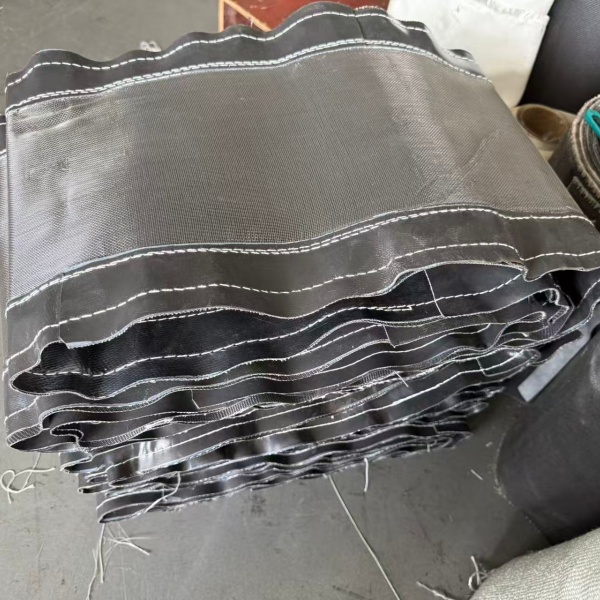

BSTFLEX memproduksi sambungan ekspansi kain non-logam untuk saluran gas industri, termasuk sambungan kipas. Untuk aplikasi ini, spesifikasi perlu membahas tekanan lokal, aliran udara, getaran, suhu, dan geometri pemasangan secara bersamaan.

Dua Sambungan, Dua Kondisi Operasi

Permintaan pembelian untuk dua sambungan fleksibel pada satu kipas harus mengidentifikasi komponen mana yang berada di saluran masuk dan mana yang berada di saluran keluar. Posisi tersebut mungkin memiliki dimensi, kondisi tekanan, saluran udara di sekitarnya, dan persyaratan pergerakan yang berbeda.

Pada Saluran Masuk Kipas

Sebuah sambungan ekspansi saluran masuk kipas dapat beroperasi di bawah hisapan. Ketika tekanan internal berada di bawah tekanan ambien, elemen fleksibel ditarik ke arah interior saluran. Bentuk terpasang dan jarak internalnya harus memungkinkan kondisi tekanan ini serta pergerakan yang ditentukan.

Catat pengaturan saluran masuk, termasuk siku, peredam, filter, dan transisi di dekatnya. Pastikan apakah sambungan menangani udara bersih, gas berdebu, atau aliran proses yang lembap. Kata “saluran masuk” tidak menentukan suhu atau paparan bahan kimia.

Pada Saluran Keluar Kipas

Sebuah sambungan ekspansi saluran keluar kipas memerlukan spesifikasi tekanan dan alirannya sendiri. Wilayah pembuangan dapat memiliki profil kecepatan yang tidak seragam, dan perlengkapan saluran di dekatnya dapat memengaruhi cara aliran berkembang.

Jangan secara otomatis melabeli setiap sambungan saluran keluar sebagai layanan tekanan positif. Kenaikan tekanan kipas tidak, dengan sendirinya, menetapkan tekanan relatif terhadap ambien di salah satu sambungan. Berikan tekanan normal dan desain lokal, dengan tanda, satuan, dan referensi yang dinyatakan dengan jelas.

Aturan pengadaan: Gunakan catatan saluran masuk dan keluar yang terpisah sebelum memutuskan apakah kedua sambungan tersebut dapat berbagi konstruksi material atau nomor komponen yang sama.

Pisahkan Pergerakan Termal, Getaran Peralatan, dan Kepakan Sabuk

Ini adalah input desain yang berbeda. Menggabungkannya menjadi satu entri yang diberi label “tunjangan getaran” membuat informasi penting tidak terselesaikan.

Pergerakan termal

Saluran dan peralatan yang terhubung berubah posisi saat memanas dan mendingin. Tentukan kompresi aksial, ekstensi aksial, perpindahan lateral, dan pergerakan sudut dari referensi pemasangan yang disepakati.

Getaran mekanis

Gerakan berulang dari rakitan kipas dapat mencapai sambungan. Berikan amplitudo, frekuensi, arah, dan lokasi pengukuran yang terukur jika tersedia. Kecepatan kipas saja tidak menggambarkan perpindahan yang harus diakomodasi oleh elemen fleksibel.

Kepakan akibat tekanan

Kain dapat berosilasi sebagai respons terhadap fluktuasi tekanan atau aliran turbulen bahkan ketika peralatan yang berdekatan memiliki pergerakan terbatas. Kelenturan yang dihasilkan harus dipertimbangkan secara terpisah dari ekspansi termal yang lambat.

Sambungan fleksibel dapat mengurangi satu jalur transmisi getaran; sambungan ini tidak memperbaiki impeler yang tidak seimbang, bantalan yang rusak, fondasi yang longgar, atau kondisi operasi kipas yang tidak sesuai. Kipas dan sambungan ekspansi memerlukan penilaian terkoordinasi ketika terdapat getaran berlebih.

Mengapa Sabuk Paling Lunak Tidak Selalu Menjadi Konektor Kipas Terbaik

Sabuk yang sangat patuh mungkin mengakomodasi pergerakan dengan mudah tetapi merespons dengan buruk terhadap eksitasi aerodinamis yang berulang. Di lokasi kipas, konstruksi material harus menyeimbangkan kemampuan pergerakan dengan ketahanan terhadap kepakan.

Tergantung pada tugasnya, tinjauan desain dapat mempertimbangkan konstruksi bertulang yang berbeda, lapisan pelindung, atau perubahan pada geometri sambungan. Meningkatkan berat atau ketebalan kain tanpa memeriksa persyaratan lainnya bukanlah solusi lengkap.

Untuk peralatan kecepatan variabel, kirimkan rentang kecepatan operasi dan identifikasi kecepatan atau posisi peredam apa pun yang terkait dengan gerakan yang tidak biasa. Kondisi yang tampak dapat diterima pada satu titik operasi yang stabil mungkin tidak mewakili layanan startup, shutdown, atau beban rendah.

Pisahkan Isolasi Getaran dari Atenuasi Kebisingan

Mengurangi getaran yang merambat melalui struktur tidak sama dengan mengurangi suara yang merambat melalui udara di saluran. Sambungan fleksibel tidak boleh dibeli sebagai peredam kecuali kinerja akustiknya telah dirancang dan diverifikasi secara khusus.

Kebisingan juga dapat keluar melalui bagian yang fleksibel. Jika hal ini penting, tentukan persyaratan akustik secara terpisah dan minta perawatan apa pun ditinjau dengan persyaratan termal dan pergerakan sambungan. Jangan menambahkan selimut atau penutup suara eksternal tanpa memeriksa apakah hal itu mengubah pembuangan panas atau membatasi pergerakan.

Lindungi Elemen Fleksibel Tanpa Menghalangi Kipas

Lapisan aliran dapat melindungi sabuk dari paparan gas langsung dan membantu mengatasi kepakan terkait turbulensi. Pemasangan, orientasi, dan jaraknya harus sesuai untuk sambungan tersebut.

Tinjauan harus mencakup seluruh amplop pergerakan. Lapisan yang membersihkan logam yang berdekatan saat shutdown mungkin mengganggu saat saluran terkompresi atau bergerak ke samping. Tepi tajam atau titik kontak dapat merusak sabuk terlepas dari peringkat suhunya.

Untuk layanan berdebu, sertakan informasi partikel dan perlindungan rongga sambungan yang diusulkan. Untuk sambungan saluran masuk, pertimbangkan juga konsekuensi dari komponen longgar yang masuk ke kipas hilir. Komponen internal harus diamankan sesuai dengan desain rakitan yang disetujui.

Konektor Harus Sesuai dengan Tata Letak Aliran Udara, Bukan Hanya Celahnya

Siku, transisi mendadak, dan peredam yang dekat dengan kipas dapat menciptakan kerugian tambahan dan aliran udara yang tidak seragam. Hal ini umumnya disebut sebagai efek sistem. Hal ini dapat memengaruhi kinerja, kebisingan, dan getaran kipas.

Memasang sambungan ekspansi kain tidak menghilangkan masalah aerodinamis tersebut. Tunjukkan tata letak saluran terdekat pada gambar permintaan informasi daripada hanya menyediakan dua permukaan flensa.

Rentang fleksibel yang diperlukan untuk pergerakan dan panjang saluran yang diperlukan untuk pengembangan aliran udara adalah pertanyaan desain yang terpisah. Jangan berasumsi bahwa membuat konektor lebih panjang memberikan kinerja yang sama dengan saluran lurus yang dikonfigurasi dengan tepat. Pemasok kipas harus meninjau geometri saluran masuk dan keluar jika ruang pemasangan terbatas.

Sesuaikan Material dengan Tugas Kipas yang Sebenarnya

Sambungan ekspansi kipas tidak secara otomatis merupakan rakitan bersuhu tinggi dengan isolasi tebal. Sebaliknya, konektor ventilasi ringan tidak boleh dianggap cocok untuk gas proses yang panas atau agresif secara kimia.

Sambungan Udara Bersih dan Forced-Draft

Untuk kipas forced-draft, identifikasi suhu udara pada sambungan tertentu, paparan eksternal, dan tekanan operasi. Jika medianya bersih dan suhunya sedang, konstruksi kain berlapis yang diperkuat dapat dievaluasi tanpa berasumsi bahwa paket isolasi besar diperlukan.

Sebuah sambungan ekspansi kipas FD masih memerlukan penyegelan, pergerakan, dan kinerja dinamis yang ditentukan. Udara bersih tidak menghilangkan kebutuhan untuk menilai kepakan atau pengaturan pemasangan.

Sambungan Induced-Draft dan Pembuangan Proses

Sebuah sambungan ekspansi kipas ID dapat dipasang di titik yang berbeda dalam sistem pengolahan gas buang. Nyatakan posisinya relatif terhadap peralatan pengumpulan debu, pendinginan, dan pengolahan basah. Jangan menyimpulkan kondisi gas hanya dari penunjukan kipas.

Gas panas mungkin memerlukan paket termal untuk melindungi lapisan penyegel. Untuk tugas tersebut, lihat panduan sambungan ekspansi kain suhu tinggi kami. Layanan yang lembap atau korosif justru memerlukan perhatian khusus pada kompatibilitas kimia, kondensat, dan suhu pada material penghalang.

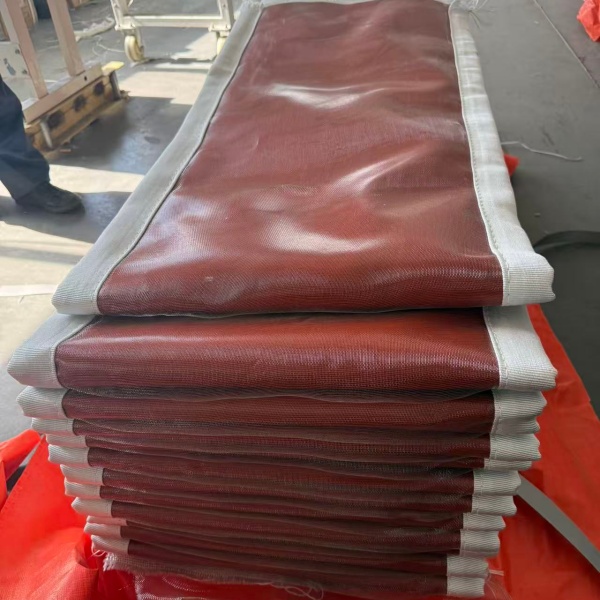

Penguat serat kaca, kain berlapis silikon, penghalang berbasis PTFE, dan tekstil silika menjalankan fungsi yang berbeda. Panduan kami mengenai material sambungan ekspansi kain menjelaskan mengapa material tersebut tidak boleh dianggap sebagai spesifikasi sambungan lengkap yang dapat dipertukarkan.

Aplikasi Blower di Luar Layanan Saluran Biasa

Istilah sambungan ekspansi blower tidak menetapkan peringkat tekanan. Konfirmasikan jenis peralatan dan layanan yang sebenarnya sebelum mengusulkan desain kain. Persyaratan tekanan, denyut, atau penahanan proses mungkin memerlukan teknologi koneksi lain.

Setiap persyaratan layanan berbahaya juga harus dinyatakan secara eksplisit. Ketahanan panas saja tidak menetapkan kesesuaian untuk media yang mudah terbakar, debu yang mudah terbakar, atau tugas pembuangan asap darurat.

Siapkan Lembar Perbandingan Saluran Masuk dan Keluar

Berikut ini adalah format permintaan informasi, bukan tabel peringkat produk. Lengkapi kedua kolom dari data kipas dan sistem saluran. Tandai informasi yang hilang sebagai tidak diketahui daripada menyalin nilai dari sambungan yang berlawanan.

Dukung Saluran Udara dan Tentukan Posisi Terpasang

Casing kipas dan sabuk fleksibel tidak boleh dianggap mampu menahan berat saluran, peredam suara, atau peralatan lain di sekitarnya. Konfirmasikan pengaturan dukungan yang dimaksud dan beban antarmuka yang diizinkan dengan perancang sistem.

Jika kipas diletakkan di atas isolator getaran, sambungan harus mengakomodasi pergerakan relatif yang ditentukan antara peralatan dan saluran udara. Jangan menarik sabuk pendek hingga kencang untuk mengompensasi saluran yang posisinya tidak tepat, atau menggunakan sambungan untuk memaksa casing kipas agar sejajar.

Bedakan jarak terpasang antara bidang pemasangan yang ditentukan dengan lebar kain pengganti yang dikembangkan. Area yang dijepit dan bagian yang bergerak bebas harus disertakan dalam gambar yang disetujui. Antarmuka bulat dan persegi panjang juga memerlukan detail flensa dan sudutnya sendiri.

Kapan Konstruksi yang Sama Dapat Digunakan di Kedua Sisi?

Konstruksi material bersama dapat dipertimbangkan jika kedua tugas berada dalam batas operasional yang terverifikasi. Itu tidak berarti komponen yang sudah jadi harus identik.

Bentuk flensa, pola lubang, panjang terpasang, pengaturan pelapis, atau persyaratan pergerakan yang berbeda mungkin masih memerlukan gambar dan nomor suku cadang yang terpisah. Keputusan pembelian untuk mengurangi variasi suku cadang harus mengikuti perbandingan teknis, bukan mendahuluinya.

Untuk pesanan OEM berulang, identifikasi bagian saluran masuk dan keluar secara konsisten pada gambar, label, dan kemasan. Ini membantu menghindari pemasangan komponen yang dimensinya serupa di posisi yang salah selama pemeliharaan.

Catat Garis Dasar Komisioning

Selama prosedur komisioning resmi, catat posisi pemasangan yang disetujui, kondisi operasional kipas, dan pengamatan eksternal apa pun yang diizinkan pada sambungan. Perhatikan apakah gerakan yang tidak biasa muncul hanya pada kecepatan atau pengaturan kontrol tertentu.

Inspeksi atau penyesuaian yang memerlukan akses langsung harus mengikuti prosedur isolasi dan keselamatan kerja di lokasi. Motor yang berhenti tidak dengan sendirinya menghilangkan tekanan, panas yang tersimpan, atau kemungkinan rotasi yang didorong oleh aliran udara. Jangan menyentuh sabuk yang bergetar atau menyesuaikan klem pada sistem yang sedang beroperasi.

Untuk sambungan yang ada dengan kerusakan berulang, simpan riwayat operasional dan foto sebelum menentukan sabuk lain. panduan kegagalan dan inspeksi sambungan ekspansi kain menyediakan kerangka kerja terpisah untuk menyelidiki masalah tersebut.

Minta Sambungan Ekspansi Kipas atau Blower Kustom

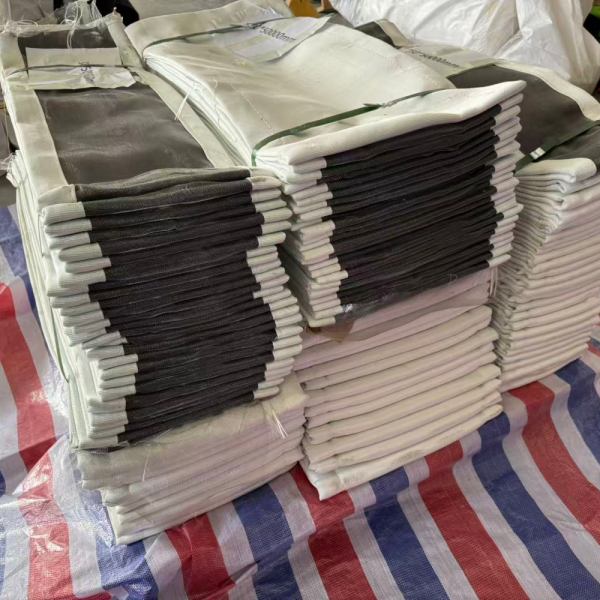

BSTFLEX mendukung fabrikasi sabuk fleksibel berbasis gambar dan rakitan saluran khusus aplikasi. kapasitas manufaktur sambungan ekspansi kain kami mencakup konfigurasi bulat, persegi panjang, dan kustom yang dievaluasi terhadap kondisi operasional yang diberikan.

Kirim catatan saluran masuk dan keluar, gambar pengaturan kipas, rentang kecepatan, suhu, tekanan, media, persyaratan pergerakan, dan cakupan pengiriman yang diminta. Sertakan foto dan riwayat servis untuk penggantian, bersama dengan kuantitas dan tanggal pengiriman yang diperlukan.

Tinjau sambungan ekspansi kain non-logam kustom halaman produk untuk opsi konfigurasi. Tujuannya adalah sambungan yang ditentukan dengan benar di setiap sisi kipas, bukan sekadar dua potong kain fleksibel dengan dimensi yang cocok.
