Selubung Selang Kepang Fiberglass: Ekspansi, Cakupan, dan Finishing Ujung Potong

Selongsong selang anyaman fiberglass mungkin tampak sederhana dalam penawaran harga: pilih diameter, pilih panjang, dan pasangkan ke selang. Namun, dalam produksi, geometri anyaman sangat penting. Saat anyaman tubular mengembang untuk melewati selang, tikungan, atau sambungan yang lebih besar, panjang terpasang dan cakupan permukaannya dapat berubah.

Untuk pembelian OEM, selongsong jalinan fiberglass harus ditentukan berdasarkan ukuran akhir dan cakupan pemasangan—bukan hanya berdasarkan diameter nominal saja.Metode pemotongan dan perlakuan akhir juga perlu disepakati sebelum potongan yang sudah dipotong sebelumnya dirilis untuk produksi.

BSTFLEXSelongsong Selang Anyaman Serat KacaProduk ini ditujukan untuk perlindungan abrasi mekanis dan penyangga termal dasar di sekitar selang, pipa, dan rakitan kabel. Panduan ini berfokus pada tiga pertanyaan praktis saat membeli: seberapa banyak jalinan perlu mengembang, berapa panjang terpasang yang dibutuhkan, dan bagaimana ujung potongan harus dikendalikan.

Mengapa Diameter dan Panjang Selongsong Anyaman Saling Terkait?

Jalinan tubular terbuat dari benang yang saling bersilangan pada suatu sudut. Ketika selongsong didorong melewati diameter yang lebih besar, jalinan akan terbuka secara radial dan sudut benang berubah. Hal ini memungkinkan selongsong untuk menyesuaikan diri dengan lekukan dan bagian yang tidak beraturan, tetapi juga dapat memperpendek selongsong dalam arah aksial.

Jumlah pemendekan bukanlah persentase universal. Hal ini bergantung pada konstruksi jalinan tertentu, diameter saat rileks, diameter selang, profil sambungan, dan seberapa dekat selongsong digunakan dengan batas ekspansinya. Karena alasan itu, panjang potongan saat rileks tidak boleh secara otomatis diasumsikan sama dengan panjang terlindungi akhir pada selang.

Untuk perakitan OEM berulang, uji selongsong yang diusulkan pada selang sebenarnya atau perlengkapan yang representatif. Catat panjang potongan saat rileks dan cakupan terpasang setelah selongsong dipasang pada rakitan yang disetujui.

Ukur Dimensi Lubang Tembus Terbesar

Mulailah dengan diameter luar selang yang sudah jadi, tetapi jangan berhenti di situ. Jika selongsong akan dipasang setelah fitting terpasang, sambungan, ferrule, konektor, atau transisi terbesar pada jalur pemasangan dapat menentukan ekspansi minimum yang dapat digunakan.

Meskipun secara fisik selongsong mungkin mampu melewati sambungan yang besar, namun tetap menjadi pilihan produksi yang buruk jika harus beroperasi mendekati ekspansi maksimumnya sepanjang selang. Ekspansi yang berlebihan dapat membuka jalinan, mengurangi cakupan tekstil, dan meningkatkan perbedaan antara panjang selang saat rileks dan saat terpasang.

Pisahkan “Dapat Melewati Fitting” dari “Cocok dengan Badan Selang”

Ada dua hal yang perlu diperiksa. Pertama adalah jarak pemasangan: apakah selongsong dapat mengembang cukup untuk melewati fitting terbesar? Kedua adalah kesesuaian pengoperasian: setelah pemasangan, apakah selongsong terpasang dengan tepat pada badan selang tanpa kelonggaran yang berlebihan atau pembukaan jalinan yang berlebihan?

Ketika ukuran fitting jauh lebih besar daripada selang, ukuran selongsong nominal tunggal mungkin tidak memberikan keseimbangan terbaik. Evaluasi rakitan sebenarnya sebelum menyetujui ukurannya. Jika diperlukan konstruksi instalasi yang berbeda, gunakanhalaman pemilihan perlindungan selang hidrolikuntuk membandingkan opsi lain daripada memaksakan selongsong jalinan yang tidak sesuai pada rakitan tersebut.

Sebutkan Cakupan Pemasangan, Bukan Hanya Panjang Potongan

Untuk komponen OEM yang sudah dipotong sebelumnya, gambar tersebut harus membedakan antara:

• Panjang potongan santai:panjang terukur dari selongsong sebelum dilebarkan di atas rakitan.
• Jangkauan terpasang:panjang selang yang sebenarnya tertutup setelah selongsong dipasang dan diposisikan.
• Zona lindung yang dibutuhkan:Bagian dari gambar selang yang harus tetap tertutup selama penggunaan.

Nilai-nilai ini mungkin tidak identik. Jika perakitan membutuhkan selongsong untuk mengembang secara substansial, bagian yang rileks mungkin perlu lebih panjang daripada persyaratan cakupan akhir.

Jangan menggunakan persentase toleransi umum kecuali telah divalidasi untuk konstruksi selongsong dan ukuran selang yang tepat. Metode yang lebih andal adalah dengan memasang sampel, mengukur hasilnya, dan mencatat panjang pemotongan yang disetujui untuk nomor bagian tersebut.

Periksa Cakupan pada Tikungan dan Transisi Diameter

Jalinan selang yang terlihat rapat pada selang lurus dapat terbuka berbeda di sekitar tikungan atau bagian yang lebih besar. Periksa perakitan akhir di area yang paling penting: tikungan, transisi selang ke fitting, klem, dan titik-titik keausan yang diketahui.

Untuk kontrol visual dan pembelian, sepakati apa yang dimaksud dengan cakupan yang dapat diterima untuk produk tersebut. Jika aplikasi membutuhkan kepadatan jalinan, cakupan permukaan, atau tampilan tumpang tindih tertentu, tentukan dengan sampel yang disetujui atau spesifikasi yang terukur daripada mengandalkan istilah seperti "jalinan rapat" atau "tugas berat".

Selongsong tidak boleh dipilih terlalu ketat sehingga pemasangannya merusak penutup selang atau mengubah bentuk jalinan pelindung. Selongsong juga tidak boleh terlalu longgar sehingga bergeser dari zona aus yang dimaksud.

Rencanakan Pengendalian Ujung Potongan Sebelum Memesan Potongan yang Sudah Dipotong

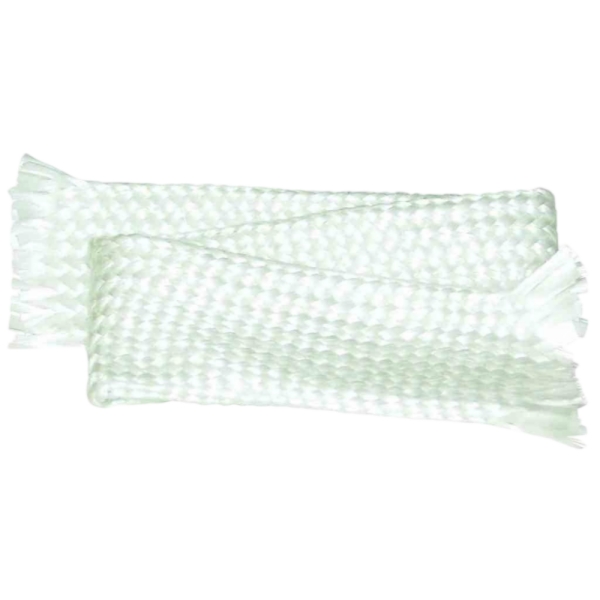

Jalinan fiberglass polos dapat terurai saat dipotong. Tingkat penguraian tergantung pada benang, konstruksi jalinan, perlakuan permukaan apa pun, dan metode pemotongan. Untuk produksi berulang, tentukan bagaimana pemasok akan memotong dan menangani ujungnya sebelum batch pertama disetujui.

Jangan berasumsi bahwa pisau panas yang digunakan untuk selongsong jalinan termoplastik akan menyegel fiberglass biasa dengan cara yang sama. Fiberglass bukanlah bahan selongsong termoplastik. Metode kontrol ujung yang benar harus sesuai dengan konstruksi aktual yang dipasok.

Tergantung pada spesifikasi produk dan metode perakitan, pengendalian ujung potongan dapat melibatkan pembungkus sementara yang disetujui selama penanganan, pita finishing yang kompatibel, penjepit mekanis, pengikat atau pelapis tertentu, atau metode pengakhiran lain yang telah divalidasi. Perlakuan yang dipilih tidak boleh menimbulkan masalah termal, kimia, atau pemasangan yang tidak disetujui.

Jika diminta jenis fiberglass yang dilapisi atau diberi perlakuan, pastikan bagaimana lapisan tersebut mengubah pemotongan, fleksibilitas, perilaku abrasi, dan penyelesaian akhir. Jangan mentransfer metode pemotongan ujung dari jenis yang tidak dilapisi ke jenis yang dilapisi tanpa verifikasi.

Tetapkan Kriteria Penerimaan Pemotongan

Pasokan Gulungan dan Potongan yang Dipotong Melayani Model Perakitan yang Berbeda

Pasokan gulungan dapat sesuai jika perakit selang memotong beberapa panjang selang secara lokal. Dalam hal ini, tentukan panjang gulungan, apakah gulungan harus kontinu, bagaimana penanganan sambungan, dan metode pemotongan apa yang disetujui di lokasi perakitan.

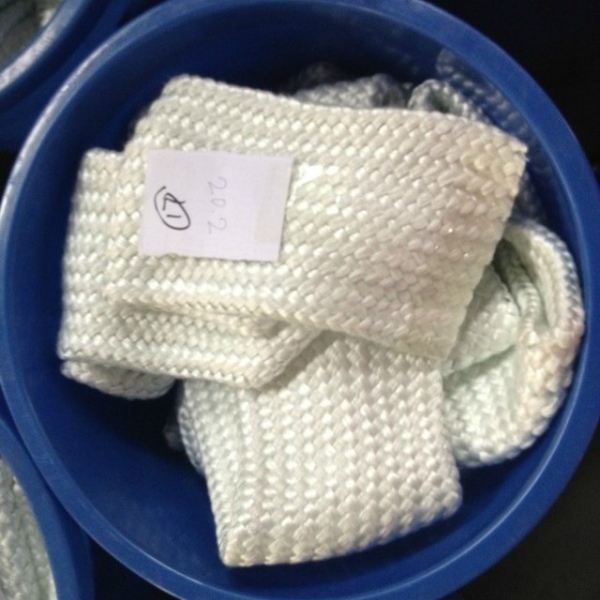

Potongan yang sudah dipotong sebelumnya dapat mengurangi pekerjaan pemotongan lokal dan meningkatkan pengulangan untuk nomor komponen perakitan yang sudah ditetapkan. Potongan ini memerlukan kontrol yang lebih ketat terhadap toleransi panjang, kondisi ujung, pelabelan, dan pengemasan. Untuk program selang multi-SKU, identifikasi nomor komponen dapat lebih penting daripada diameter selongsong nominal saja.

BSTFLEX mendukung pasokan material dengan panjang kontinu dan potongan-potongan terpisah untukSelongsong Selang Anyaman Serat KacaKonfirmasikan diameter yang dibutuhkan, panjang potongan, jumlah total, dan format kemasan dengan penawaran harga.

Jangan Ubah Selongsong Fiberglass Dasar Menjadi Klaim Selongsong Tahan Api

Fiberglass tidak mudah terbakar, tetapi fakta itu saja tidak menjadikan setiap jalinan fiberglass tanpa lapisan sebagai sistem proteksi kebakaran yang lengkap. Produk p195 diposisikan untuk perlindungan abrasi dan penyangga termal dasar. Produk ini tidak boleh dipilih sebagai pengganti selubung tahan api yang telah divalidasi di mana api langsung, api cairan, atau paparan termal intensitas tinggi merupakan persyaratan utama.

Untuk saluran hidrolik yang memerlukan selongsong tahan api berlapis silikon khusus, tinjauselang hidrolik tahan apiSecara terpisah. Jaga agar bukti kinerja dan kata kunci target dari kedua keluarga produk tersebut berbeda.

Apa yang Harus Dicantumkan Pembeli OEM dalam Permintaan Penawaran (RFQ)

Untuk proses pengambilan sampel dan penawaran yang efisien, berikan:

• diameter luar selang;
• dimensi luar maksimum fitting atau konektor;
• panjang cakupan terpasang yang dibutuhkan;
• meminta panjang potongan yang lebih longgar, jika sudah divalidasi;
• Persyaratan gulungan kontinu atau potongan yang sudah dipotong sebelumnya;
• jumlah per buah atau total meteran;
• kondisi suhu normal dan puncak;
• sumber keausan utama dan pergerakan selang;
• memerlukan perawatan ujung potongan;
• Persyaratan pelabelan dan pengemasan nomor bagian.

Jika kecocokannya diragukan, kirimkan gambar selang atau sampel yang mewakili. Pemeriksaan pemasangan prototipe pertama lebih andal daripada hanya memilih berdasarkan diameter selongsong nominal.

BSTFLEX mendukung peninjauan aplikasi, pengembangan sampel, dan spesifikasi pesanan berulang melalui platformnya.Layanan manufaktur OEM dan kustom.Catat ukuran selongsong yang disetujui, panjang potongan, cakupan terpasang, dan kondisi ujung agar pesanan di masa mendatang dapat diproduksi ulang sesuai dengan spesifikasi pembelian yang sama.

Pertanyaan yang Sering Diajukan Pembeli Tentang Selongsong Anyaman Serat Kaca yang Dapat Diperluas

Apakah lengan baju menjadi lebih pendek saat melar?

Bisa saja. Ekspansi radial mengubah geometri jalinan dan dapat mengurangi panjang terpasang. Perubahan sebenarnya bergantung pada konstruksi selongsong dan diameter tempat pemasangannya. Validasi panjang pemotongan pada rakitan sebenarnya daripada menggunakan persentase penyusutan universal.

Apakah saya harus memilih selongsong berdasarkan diameter luar selang atau diameter luar fitting?

Kedua dimensi tersebut penting. Diameter luar selang menentukan ukuran pemasangan normal, sedangkan ukuran fitting atau konektor terbesar menentukan persyaratan tembusan saat selongsong dipasang dari salah satu ujungnya.

Bisakah jalinan fiberglass polos disegel dengan pisau panas?

Jangan berasumsi demikian. Pisau panas umumnya digunakan untuk menyambung selongsong jalinan termoplastik, tetapi fiberglass biasa tidak berperilaku seperti bahan termoplastik. Gunakan metode pemotongan dan pengendalian ujung yang disetujui untuk konstruksi fiberglass yang sebenarnya.

Apakah selongsongnya bisa dipasok dalam keadaan sudah dipotong?

Halaman produk BSTFLEX mencantumkan panjang kontinu dan potongan sebagai pilihan pasokan. Untuk pesanan yang sudah dipotong, tentukan toleransi panjang, kondisi ujung, identifikasi, dan kemasan sebelum persetujuan produksi.

Minta Sampel Selongsong Selang Anyaman Fiberglass atau Penawaran Harga

Untuk BSTFLEXSelongsong Selang Anyaman Serat KacaKirimkan diameter luar selang (OD), ukuran fitting maksimum, cakupan pemasangan yang dibutuhkan, kebutuhan potongan atau gulungan, jumlah, dan kondisi pengoperasian.

Hubungi BSTFLEX dengan gambar, sampel, atau spesifikasi pembelian Anda.Jika aplikasi tersebut menggabungkan abrasi, akses retrofit, paparan api, atau pengamanan mekanis, gunakanhalaman pemilihan perlindungan selang hidrolikuntuk membandingkan konstruksi yang sesuai sebelum memesan.
