Sambungan Ekspansi Kain Jenis Sabuk Vs Berflensa: Memilih Profil Sambungan

Sambungan ekspansi kain tipe sabuk dan bertipe flensmenggunakan metode berbeda untuk menghubungkan elemen fleksibel ke saluran kerja industri. Perbedaannya memengaruhi lebih dari sekadar penampilan. Profil koneksi dapat memengaruhi pergerakan yang tersedia, ruang instalasi, desain rangka, susunan pelapis, pekerjaan penggantian, dan cara sabuk fleksibel dijepit atau dibaut ke saluran yang berdekatan.

Tidak ada konfigurasi yang secara otomatis lebih baik. Desain yang sesuai tergantung pada antarmuka saluran yang ada, persyaratan pergerakan, suhu, tekanan, media proses, kondisi partikel, dan akses yang tersedia untuk instalasi.

BSTFLEX memproduksi sambungan ekspansi kain non-logam kustomuntuk sistem saluran industri bulat, persegi panjang, dan khusus. Panduan ini menjelaskan perbedaan praktis antara konfigurasi tipe sabuk dan tipe flens serta informasi yang harus diberikan pembeli sebelum memilih salah satu desain.

Perbandingan Cepat: Tipe Sabuk vs Tipe Flens

Poin Pemilihan	Tipe Sabuk	Tipe Flens
Elemen fleksibel	Umumnya dikonfigurasi sebagai sabuk fleksibel datar	Elemen fleksibel menggabungkan bagian flens yang dibentuk atau dilipat
Pemasangan	Umumnya dijepit ke rangka pemasangan di sekeliling saluran	Flens fleksibel terhubung secara langsung atau melalui susunan flens yang ditentukan
Persyaratan rangka logam	Sering menggunakan rangka pemasangan sabuk khusus	Dapat menggunakan susunan koneksi yang lebih langsung, tergantung pada desainnya
Aksesori yang tersedia	Dapat dengan mudah menampung pelapis, bantal isolasi, dan komponen pengontrol akumulasi	Aksesori tetap memungkinkan tetapi harus sesuai dengan geometri yang tersedia
Strategi penggantian	Penggantian sabuk saja mungkin dapat dilakukan bila rangka yang dipertahankan masih layak	Cakupan penggantian sangat bergantung pada konstruksi flensa dan perakitan yang ada
Pendorong keputusan yang umum	Saluran besar, kemunduran yang dirancang, konstruksi berlapis, dan akses layanan	Susunan flensa yang ada, geometri sambungan yang kompak, atau desain yang sudah didasarkan pada profil flensa integral

Tabel ini adalah ikhtisar pilihan, bukan aturan desain universal. Geometri dan kinerja akhir harus ditentukan dari kondisi proyek aktual.

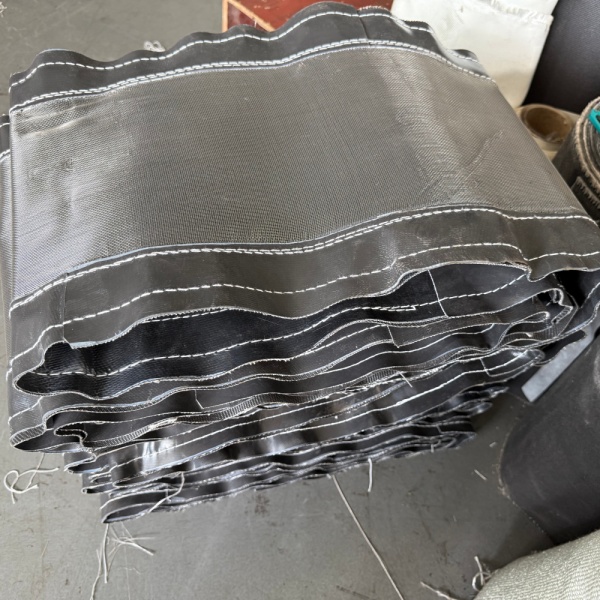

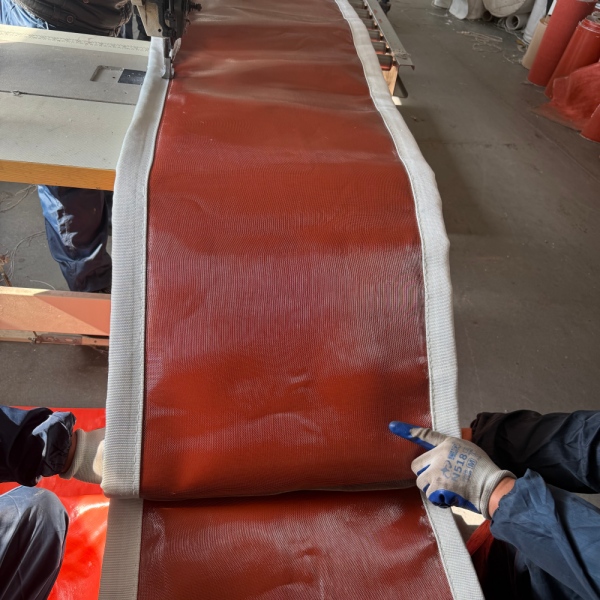

Apa Itu Fabric Expansion Joint Tipe Sabuk?

Dalam sambungan ekspansi kain tipe sabuk, elemen fleksibel umumnya diproduksi sebagai sabuk datar dan dipasang di sekeliling rangka logam yang dirancang khusus. Batang penjepit, pengencang, atau metode pemasangan lain yang disetujui menahan sabuk pada rangka.

Sabuk fleksibel merentang di ruang antara area pemasangan dan berubah bentuk saat saluran yang berdampingan bergerak relatif satu sama lain.

Susunan tipe sabuk dapat digunakan dengan:

Saluran udara bundar
Saluran udara persegi panjang
Saluran udara persegi
Sistem pembuangan industri besar
Saluran udara panas
Sistem gas buang
Koneksi saluran masuk dan saluran keluar kipas

Keunggulan utamanya bukan sekadar karena kainnya datar. Rangka pemasangan yang terpisah memberikan fleksibilitas bagi perancang sambungan ekspansi untuk menentukan posisi sabuk, zona pergerakan yang tersedia, dan jarak dari gas proses.

Alasan Pentingnya Jarak Penyesuaian Rangka

Pada saluran bersuhu tinggi, menempatkan elemen fleksibel lebih jauh dari aliran gas langsung dapat bermanfaat. Rangka tipe sabuk dapat menciptakan jarak penyesuaian antara jalur gas dan sabuk fleksibel.

Ruang tersebut dapat menampung komponen seperti:

Liner aliran internal
Isolasi termal
Bantalan isolasi
Penghalang penumpukan
Pelindung permukaan panas

Jarak penyesuaian itu sendiri tidak menjamin perlindungan suhu. Suhu gas, geometri liner, konstruksi isolasi, dan bahan sabuk tetap harus dievaluasi secara bersamaan.

Untuk aplikasi termal berat, lihat panduan kami tentang sambungan ekspansi kain suhu tinggi.

Apa Itu Sambungan Ekspansi Kain Berflensa?

Pada sambungan ekspansi kain berflensa, elemen fleksibel mencakup tepi atau kaki berbentuk flensa yang membentuk bagian dari sambungan ke saluran berdekatan atau struktur pendukung.

Beberapa produsen menyebut versi tertentu sebagai:

Tipe berflensa
Tipe U
Tipe berflensa menyatu

Istilah-istilah ini saling berkaitan tetapi tidak boleh secara otomatis dianggap identik di setiap produsen. Gambar proyek harus mendefinisikan geometri sebenarnya daripada hanya mengandalkan nama konfigurasi.

Konfigurasi berflensa dapat berguna jika sistem yang ada sudah dirancang dengan sambungan flensa-ke-flensa atau jika ruang instalasi yang tersedia tidak cocok untuk rangka sabuk eksternal yang besar.

Jangan Memilih Berdasarkan Ruang yang Tersedia Saja

Memilih konstruksi berflensa setiap kali celah instalasi sempit mungkin terlihat menarik. Pendekatan tersebut bisa menyesatkan.

Geometri fleksibel yang diperlukan harus tetap dapat mengakomodasi:

Kompresi aksial
Ekstensi aksial
Pergerakan lateral
Pergerakan angular
Pergerakan gabungan
Deformasi terkait tekanan
Siklus termal berulang

Koneksi ringkas yang tidak menyediakan cukup material fleksibel untuk pergerakan yang diperlukan tidak akan menjadi lebih baik hanya karena muat di antara flensa yang ada.

Tipe Sabuk Bukan Berarti Hanya Sabuk

Sambungan tipe sabuk dapat disediakan dalam lingkup pasokan yang berbeda.

Tergantung pada proyeknya, pasokan yang diminta dapat mencakup:

Hanya sabuk fleksibel
Sabuk fleksibel dengan komponen isolasi
Sabuk dengan penghalang akumulasi
Sabuk dengan lapisan dalam
Rangka logam lengkap dan rakitan fleksibel
Unit sambungan ekspansi pra-rakit

Perbedaan ini sangat penting terutama untuk proyek penggantian.

Jika rangka logam yang ada masih layak, pelanggan mungkin hanya memerlukan sabuk fleksibel pengganti. Jika rangka, lapisan dalam, atau permukaan pemasangan rusak, mengganti kainnya saja mungkin tidak akan mengembalikan geometri atau performa yang diinginkan.

Untuk instalasi yang sudah ada, gunakan panduan pengukuran sambungan ekspansi kain pengganti kami sebelum menyiapkan RFQ.

Tipe Berflensa Bukan Berarti Flensa Standar

Frasa “sambungan ekspansi berflensa” tidak boleh diartikan bahwa setiap sambungan menggunakan flensa pipa standar.

Sambungan ekspansi kain industri sering kali dihubungkan ke saluran fabrikasi berukuran besar. Sambungannya bisa berbentuk persegi panjang, bulat, persegi, atau khusus sesuai proyek.

Gambar teknik harus mengidentifikasi:

Dimensi bukaan saluran
Lebar flensa
Ketebalan flensa jika relevan
Diameter lubang
Jarak lubang baut
Konstruksi sudut
Jarak sambungan
Dimensi profil fleksibel

Untuk sistem persegi panjang yang besar, profil sudut dan perilaku sisi panjang perlu mendapat perhatian khusus. Lihat sambungan ekspansi kain persegi panjang untuk saluran kerja industri untuk panduan dimensi tambahan.

Pergerakan Biasanya Lebih Penting Daripada Nama Konfigurasi

Pembeli sebaiknya tidak hanya menentukan:

“Diperlukan tipe sabuk”

atau:

“Diperlukan tipe berflensa.”

Produsen juga memerlukan persyaratan pergerakan yang sebenarnya.

Input Pergerakan	Hal yang Harus Disediakan
Kompresi aksial	Pergerakan maksimum menuju sambungan saluran yang berlawanan
Ekstensi aksial	Pergerakan maksimum menjauhi sambungan yang berlawanan
Pergerakan lateral horizontal	Pergeseran ke samping maksimum dalam arah horizontal yang ditentukan
Pergerakan lateral vertikal	Perpindahan maksimum pada arah vertikal yang ditentukan
Gerakan sudut	Rotasi yang diperlukan dan sumbu referensi
Gerakan gabungan	Nyatakan gerakan mana yang dapat terjadi secara bersamaan
Prapemegang dingin	Identifikasi setiap offset pemasangan yang disengaja secara terpisah dari gerakan operasional

Profil fleksibel harus direkayasa di sekitar amplop gerakan ini. Nama konfigurasi saja tidak dapat menentukan kapasitas gerakan.

Suhu Dapat Mengubah Arsitektur yang Dipilih

Suhu gas yang tinggi dapat membuat hubungan antara sabuk fleksibel dan jalur gas menjadi sangat penting.

Konstruksi tipe sabuk dapat menyediakan ruang untuk:

Jarak dari aliran gas langsung
Isolasi internal
Tekstil sisi panas
Pelapis aliran
Komponen pengontrol akumulasi

Hal ini membuat susunan tipe sabuk berguna di banyak sistem saluran bersuhu tinggi.

Namun, akan keliru jika menyimpulkan bahwa setiap sambungan ekspansi bersuhu tinggi harus berjenis sabuk. Konstruksi berflensa yang dirancang dengan benar juga dapat cocok bila bahan, profil, dan perlindungan termalnya sesuai dengan penggunaannya.

Paket material yang tepat dapat menggabungkan fiberglass, fiberglass berlapis, material berbasis PTFE, tekstil silika, dan isolasi. Lihat panduan kami untuk bahan sambungan ekspansi kain untuk peran setiap lapisan.

Debu dan Abrasi Mungkin Lebih Menyukai Lokasi Sabuk yang Dilindungi

Gas yang sarat debu tidak secara otomatis menentukan konstruksi sabuk atau flensa, tetapi dapat memengaruhi arsitektur di sekitar elemen fleksibel.

Di mana partikel dapat menghantam sabuk secara langsung, sistem mungkin memerlukan pelapis aliran. Di mana padatan dapat memasuki rongga sambungan dan membatasi gerakan, penghalang akumulasi juga dapat dipertimbangkan.

Komponen-komponen ini menjalankan fungsi yang berbeda.

Pelapis aliran: melindungi elemen fleksibel dari aliran gas langsung dan dampak partikulat.

Penghalang akumulasi: membantu membatasi masuknya atau penumpukan padatan di dalam rongga sambungan ekspansi.

Perancang harus tetap menyediakan jarak bebas yang cukup untuk pergerakan lengkap yang ditentukan.

Pertimbangkan Tekanan Positif dan Negatif

Elemen fleksibel berubah bentuk di bawah tekanan. Ini sangat penting pada sambungan ekspansi kain besar.

Di bawah tekanan negatif, sabuk dapat ditarik ke arah interior saluran. Di bawah tekanan positif, elemen fleksibel diberi beban pada arah yang berlawanan.

Saat membandingkan desain sabuk dan flensa, berikan:

Tekanan operasional normal
Tekanan desain
Tanda positif atau negatif
Satuan tekanan
Pulsasi tekanan yang diketahui

Jika sambungan ekspansi dekat dengan kipas atau damper, fluktuasi tekanan berulang juga harus diidentifikasi.

Tipe Sabuk Dapat Menyederhanakan Penggantian Sabuk di Masa Mendatang

Salah satu alasan konstruksi tipe sabuk menarik dalam aplikasi pemeliharaan adalah bahwa sabuk yang fleksibel dapat diganti secara terpisah dari rangka logam yang ada.

Ini hanya menjadi keuntungan jika:

Rangka tetap layak secara struktural
Permukaan sambungan tetap dapat digunakan
Lapis pelindung (liner) tetap berada pada posisi yang benar
Geometri asli tetap sesuai
Kondisi operasional tidak berubah melebihi spesifikasi awal

Oleh karena itu, sabuk yang rusak harus memicu pemeriksaan perakitan lengkap sebelum pesanan ulang ditempatkan.

Lihat penyebab kegagalan sambungan ekspansi kain, pemeriksaan, dan pencegahanketika sambungan yang ada telah robek, terlalu panas, bocor, atau mengalami kerusakan berulang.

Sabuk Terbuka atau Sabuk Tanpa Ujung Adalah Keputusan Terpisah

Profil sambungan dan bentuk pengiriman saling berkaitan, tetapi keduanya bukan masalah yang sama.

Elemen kain tipe sabuk berpotensi dipasok sebagai:

Sabuk tertutup atau tanpa ujung
Sabuk terbuka yang disiapkan untuk penutupan di lokasi yang disetujui
Bagian dari sambungan ekspansi pra-rakitan lengkap

Pilihan yang benar bergantung pada akses instalasi dan metode penyambungan yang disetujui.

Sebagai contoh, sabuk tanpa ujung dapat sulit dipasang di sekitar saluran yang ada jika tidak ada ujung yang dapat dilepas. Sabuk terbuka dapat mengatasi masalah akses, tetapi penutupan di lokasinya harus kompatibel dengan konstruksi yang dipilih.

Topik ini harus ditentukan secara independen dari pilihan antara profil sabuk dan berflensa.

Bagaimana dengan Sambungan Ekspansi Kain Tipe Kombinasi?

Beberapa sistem sambungan ekspansi kain menggabungkan karakteristik konfigurasi sabuk dan berflensa.

Desain kombinasi dapat berguna ketika kedua antarmuka saluran berbeda atau ketika geometri proyek memerlukan profil pemasangan yang berbeda pada sisi yang berlawanan dari elemen yang fleksibel.

Jangan berasumsi bahwa konfigurasi kombinasi adalah solusi universal untuk pemasangan yang sulit. Produsen tetap membutuhkan masukan teknik yang sama: dimensi, pergerakan, suhu, tekanan, media, dan geometri pemasangan.

Pemasangan Baru vs Proyek Penggantian

Untuk Sistem Saluran Baru

Konfigurasi sambungan ekspansi dapat disesuaikan dengan desain saluran sebelum pembuatan. Hal ini memungkinkan perancang untuk mengevaluasi:

Jarak mundur rangka yang diperlukan
Ruang tatap muka yang tersedia
Susunan pelapis
Lebar sabuk yang fleksibel
Akses untuk perakitan
Penggantian sabuk di masa mendatang

Dalam situasi ini, pemilihan tipe sabuk atau tipe berflensa dapat menjadi bagian dari desain sistem asli.

Untuk Penggantian

Antarmuka yang ada dapat sangat memengaruhi profil penggantian.

Sebelum mengubah dari tipe berflensa ke tipe sabuk, atau dari tipe sabuk ke tipe berflensa, evaluasi apakah modifikasi tersebut memengaruhi:

Dimensi terpasang keseluruhan
Pergerakan yang diperlukan
Geometri rangka logam
Lapis yang ada
Beban penyangga saluran
Akses pemeliharaan
Cakupan fabrikasi lokasi

Proyek penggantian seharusnya tidak mengubah konfigurasi hanya karena satu desain tampak lebih mudah untuk produsen.

Pertanyaan yang Harus Diajukan Pembeli Sebelum Memilih

Gunakan pertanyaan berikut selama tinjauan spesifikasi:

Geometri sambungan apa yang sudah ada?
Apakah ini pemasangan baru atau penggantian?
Berapa banyak pergerakan aksial, lateral, dan sudut yang diperlukan?
Berapa ruang tatap muka yang tersedia?
Apakah sabuk fleksibel perlu disetel mundur dari aliran gas?
Apakah lapis internal diperlukan?
Apakah isolasi diperlukan?
Apakah ada partikel debu atau abrasif?
Apakah sabuk perlu diganti tanpa melepas rangka logam?
Bisakah elemen loop tertutup dipasang secara fisik?
Apakah penutupan lapangan yang disetujui akan diperlukan?
Apakah sambungan masuk dan keluar identik?

Jawaban ini lebih berguna bagi produsen sambungan ekspansi daripada memilih konfigurasi dari penampilan semata.

Data RFQ untuk Sambungan Ekspansi Jenis Sabuk atau Kain Berflensa

Item RFQ	Informasi yang Harus Disediakan
Aplikasi	Ketel, furnace, kipas, pembangkit listrik, pabrik semen, pabrik baja, sistem saluran pembuangan atau industri lainnya
Konfigurasi yang disukai	Jenis sabuk, jenis berflensa, desain yang ada atau terbuka untuk rekomendasi teknik
Geometri saluran	Diameter bulat atau lebar persegi panjang × tinggi
Detail sambungan	Dimensi rangka, susunan flensa, pola lubang, dan gambar yang tersedia
Panjang pemasangan	Jarak antara bidang referensi pemasangan yang teridentifikasi dengan jelas
Pergerakan	Kompresi aksial, ekstensi, pergerakan lateral dan sudut
Suhu	Suhu normal, ekskursi maksimum, dan durasi
Tekanan	Tekanan normal dan desain, positif atau negatif
Media proses	Udara panas, gas buang, gas buang atau aliran proses lainnya
Partikel	Debu, abu terbang atau padatan abrasif dan informasi konsentrasi yang tersedia
Komponen internal	Lapisan pelindung yang ada atau yang diperlukan, bantal insulasi, dan penghalang akumulasi
Bentuk pengiriman	Sabuk terbuka, sabuk tertutup, elemen fleksibel saja atau perakitan lengkap
Jenis proyek	Pemasangan baru, produksi OEM, atau penggantian
Kuantitas	Jumlah prototipe atau produksi

Konfigurasi Mana yang Harus Anda Pilih?

Pilih profil sambungan dari desain saluran yang lengkap, bukan dari nama produk.

Sambungan ekspansi kain tipe sabuk dapat lebih dipilih ketika proyek mendapat manfaat dari bingkai pemasangan terpisah, jarak mundur sabuk, konstruksi termal berlapis-lapis, aksesori internal, atau penggantian sabuk di masa mendatang yang mudah.

Konfigurasi berflensa mungkin tepat ketika antarmuka saluran yang ada menggunakan profil flensa integral, ruang pemasangan terbatas, atau gerakan yang dirancang dapat diakomodasi secara efisien oleh geometri tersebut.

Konfigurasi kombinasi dapat dipertimbangkan di mana kedua antarmuka atau persyaratan pemasangan berbeda.

Tidak ada pernyataan ini yang menggantikan tinjauan teknik. Suhu, tekanan, gerakan, konstruksi material, dan akses pemasangan tetap harus dievaluasi untuk setiap proyek.

Sambungan Ekspansi Kain Tipe Sabuk dan Berflensa Kustom

BSTFLEX mendukung produksi berbasis gambar untuk sambungan ekspansi kain kustom bagi sistem saluran industri. Sebagai produsen sambungan ekspansi kain, kami dapat mengevaluasi konfigurasi tipe sabuk, berflensa, dan yang khusus proyek sesuai dengan dimensi yang diberikan dan persyaratan operasional.

Untuk proyek baru, kirimkan gambar saluran, kondisi proses, dan gerakan yang diperlukan. Untuk penggantian, berikan juga foto, susunan sambungan ekspansi yang ada, dan informasi tentang komponen logam mana yang diharapkan tetap digunakan.

Tinjau halaman produk sambungan ekspansi kain kustom kami untuk informasi tambahan mengenai konfigurasi dan material.
