Tidak ada satu ketebalan yang benar untuk setiap selimut isolasi yang dapat dilepas. Dua penutup yang dipasang pada peralatan dengan suhu yang sama mungkin memerlukan ketebalan isolasi yang berbeda karena diameter peralatan, kondisi sekitar, ruang bebas yang tersedia, bahan inti, dan performa permukaan yang diperlukan berbeda.
Keputusan ketebalan yang berguna dimulai dari tugas yang harus dilakukan oleh selimut tersebut. Apakah prioritasnya untuk mengurangi kehilangan panas, menurunkan suhu permukaan yang terpapar, melindungi komponen di sekitarnya, mempertahankan suhu proses, atau menyesuaikan isolasi ke dalam ruang yang terbatas? Jawabannya mengubah konstruksinya.

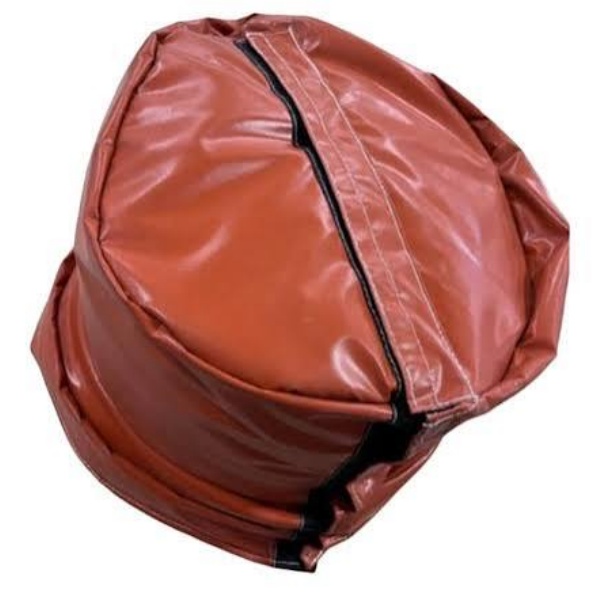

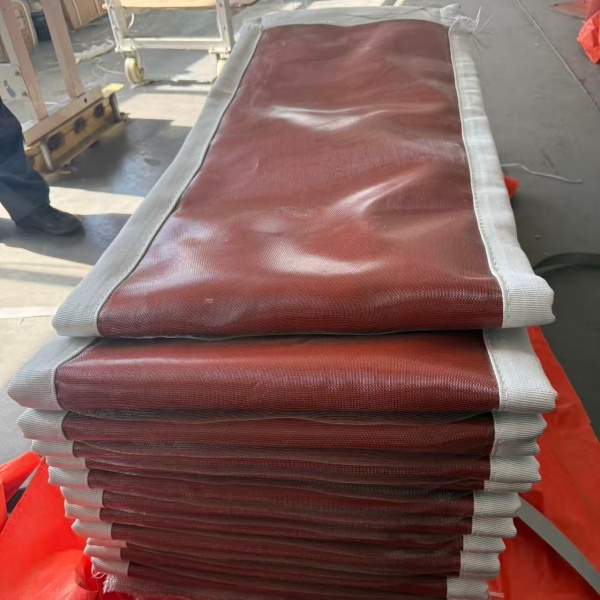

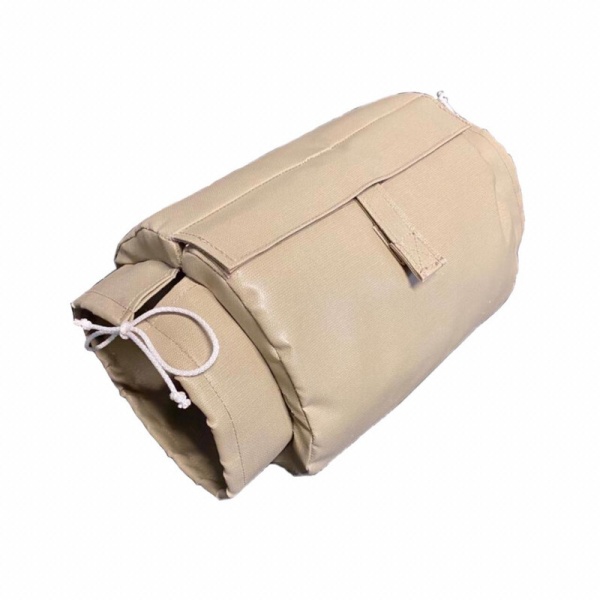

BSTFLEX memproduksi selimut isolasi yang dapat dilepas untuk katup, pipa, bagian knalpot, filter, drum, dan peralatan industri. Ketebalan selimut dapat disesuaikan agar sesuai dengan peralatan dan kondisi penggunaan daripada memaksa setiap aplikasi ke dalam satu rakitan standar.
Suhu operasional memang penting, tetapi tidak bisa menentukan ketebalan selimut secara mandiri. Rekomendasi ketebalan setidaknya harus mempertimbangkan:
Spesifikasi proyek dapat mencantumkan ketebalan inti nominal, kehilangan panas maksimum, suhu permukaan luar yang diperlukan, atau kombinasi dari persyaratan ini. Ketika performa ditentukan, ketebalan harus diperiksa melalui perhitungan perpindahan panas yang sesuai, alih-alih dipilih dari bagan yang hanya berbasis suhu.

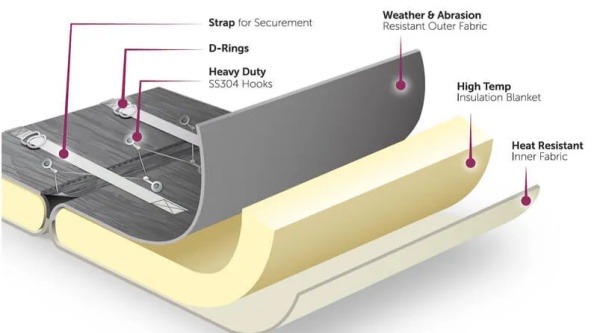

Pembeli sering menggunakan kata ketebalan tanpa mengidentifikasi apa yang sedang diukur. Penutup yang dapat dilepas memiliki beberapa lapisan, dan tiga nilai berbeda dapat dibahas selama proyek berlangsung.
| Istilah ketebalan | Arti | Mengapa ini penting |
|---|---|---|
| Ketebalan inti nominal | Ketebalan matras isolasi yang ditentukan sebelum perakitan akhir dan pemasangan | Digunakan untuk pemilihan material dan perhitungan termal |
| Ketebalan selimut terakit | Perkiraan ketebalan setelah pelindung luar, pelapis dalam, jahitan, dan pengikat internal ditambahkan | Mempengaruhi pola, tepi panel, dan penanganan |
| Ketebalan terpasang | Ketebalan setelah selimut dipasang, ditutup, dan dikompresi secara lokal di sekitar peralatan | Menentukan dimensi luar akhir dan ruang bebas yang sebenarnya |
Selimut terpasang tidak akan tetap seragam sempurna di sekitar setiap jahitan, tepi flensa, atau penutup. Ketika ruang bebas sempit, desain harus mempertimbangkan area lokal yang paling tebal daripada hanya mengandalkan nilai inti nominal.
Ketika tujuannya adalah konservasi energi atau stabilitas suhu proses, nilai yang penting adalah aliran panas dari peralatan berisolasi di bawah kondisi operasional dan sekitar yang diperkirakan. Menambah ketebalan inti umumnya mengurangi perpindahan panas, tetapi setiap lapisan tambahan menghasilkan peningkatan bertahap yang lebih kecil. Biaya material, ukuran selimut, berat, dan ruang pemasangan juga meningkat.
Oleh karena itu, ketebalan yang ekonomis bukanlah secara otomatis konstruksi paling tebal yang dapat dijahit. Ini adalah konstruksi yang memberikan hasil termal yang diperlukan pada ukuran terpasang dan biaya proyek yang praktis.
Ketika perlindungan personel atau komponen di sekitarnya menjadi perhatian utama, proyek dapat menentukan suhu permukaan selimut maksimum. Ini harus dievaluasi menggunakan suhu peralatan sebenarnya, suhu sekitar, pergerakan udara, orientasi selimut, dan sifat permukaan.
Hasil suhu permukaan yang diukur dalam udara ruangan yang tenang tidak boleh diasumsikan sama untuk penggunaan luar ruangan dengan angin, hujan, atau sinar matahari langsung. Kondisi pengujian atau perhitungan perlu dinyatakan.
Beberapa katup, komponen knalpot, dan rakitan proses dipasang dekat dengan pelindung, dinding, lantai, atau pipa di sekitarnya. Selimut tebal mungkin terlihat bagus di atas kertas sebagai isolasi, tetapi bisa jadi mustahil untuk dipasang, ditutup, atau dilepas.
Proyek dengan ruang bebas terbatas mungkin memerlukan inti yang lebih tipis dengan efisiensi termal yang lebih baik, selimut tersegmentasi, pengurangan ketebalan hanya pada bagian yang sempit, atau perubahan lokasi penutupan. Setiap pengurangan lokal harus ditinjau karena dapat menciptakan area yang lebih panas pada penutup yang sudah jadi.
Laras injeksi, filter berpemanas, drum, dan peralatan proses lainnya mungkin memerlukan isolasi untuk mengurangi siklus atau menjaga suhu produk. Dalam aplikasi ini, daya pemanas, siklus operasi, waktu pemanasan, dan persyaratan akses bisa sama pentingnya dengan suhu permukaan maksimum.
Dua bahan isolasi dengan ketebalan nominal yang sama belum tentu memberikan kinerja termal yang sama. Nilai yang relevan adalah konduktivitas termal bahan pada rentang suhu yang diharapkan, bersama dengan kepadatan, perilaku kompresi, dan stabilitas jangka panjang.
Matras jarum fiberglass banyak digunakan dalam penutup industri fleksibel karena dapat dipotong, dilapis, dan dijahit menjadi pola yang tidak beraturan. Bahan ini cocok untuk banyak aplikasi layanan panas umum jika tingkat yang dipilih sesuai dengan suhu operasi. Ketebalan akhir harus memperhitungkan kompresi pada titik quilting, jahitan, dan tikungan tajam.
Matras jarum silika dipilih jika diperlukan inti bersuhu lebih tinggi namun tetap mempertahankan konstruksi jarum yang fleksibel. Komposisi bahan, kepadatan, dan ketebalan yang tersedia harus dikonfirmasi daripada berasumsi bahwa setiap matras silika memiliki kinerja yang sama.
Isolasi serat keramik dapat dipertimbangkan untuk kondisi layanan panas yang lebih berat. Desain selimut tetap memerlukan lapisan sisi panas, cangkang luar, benang jahit, dan pengaturan penutupan yang sesuai. Inti bersuhu tinggi tidak secara otomatis membuat seluruh rakitan cocok untuk suhu yang sama.
Isolasi fleksibel efisiensi tinggi dapat membantu di tempat yang ruang atau beratnya terbatas, tetapi perbandingan harus dibuat menggunakan data termal proyek, persyaratan penanganan, dan total biaya pemasangan. Bahan tipis tidak otomatis menjadi pilihan terbaik jika mudah rusak, sulit dijahit, atau tidak cocok untuk pelepasan berulang.
BSTFLEX menyediakan pilihan inti isolasi suhu tinggi dalam berbagai jenis bahan dan ketebalan. Ketersediaan tergantung pada tingkat inti dan spesifikasi proyek. Pembeli yang membuat penutup mereka sendiri juga dapat meninjau panduan bahan selimut isolasi yang dapat dilepas.
Suhu penggunaan bahan maksimum menggambarkan kemampuan termal dalam kondisi yang dinyatakan. Hal ini tidak memberi tahu pembeli berapa banyak panas yang akan melewati selimut atau berapa suhu permukaan luarnya.
Kinerja isolasi bergantung pada rakitan lengkap. Suatu bahan mungkin tahan terhadap sisi panas tetapi masih memerlukan ketebalan lebih untuk memenuhi target kehilangan panas. Sebaliknya, inti yang lebih tebal tidak dapat mengompensasi kain luar, benang, atau pengencang yang tidak cocok untuk paparan tersebut.
Suhu layanan kontinu dan puncak durasi pendek harus disediakan secara terpisah. Api langsung, kebocoran knalpot, percikan cair, dan panas radiasi dari sumber terdekat adalah kondisi yang berbeda dan tidak boleh diperlakukan sebagai kontak permukaan biasa.
Perpindahan panas dari badan katup kecil tidak identik dengan perpindahan panas dari bejana datar besar pada suhu yang sama. Kelengkungan, luas permukaan, orientasi, dan aliran udara lokal memengaruhi hasilnya.
Ketebalan selimut juga mengubah ukuran luar yang sudah jadi. Pada pipa kecil, menambahkan isolasi di sekeliling seluruh keliling dapat menghasilkan peningkatan persentase yang besar pada diameter luar. Hal ini dapat memengaruhi klem, pelindung, jalan setapak, dan jarak ke jalur pipa di sekitarnya.
Untuk filter atau drum besar, ketebalan nominal yang sama dapat menciptakan panel berat yang sulit dilepas sebagai satu bagian. Membagi penutup menjadi bagian-bagian berlabel dapat meningkatkan penanganan tanpa mengubah ketebalan inti yang dipilih.
Perhitungan termal sering dimulai dengan lapisan isolasi yang seragam, tetapi penutup yang dijahit mencakup tumpang tindih, jahitan, potongan, titik quilting, dan pengencang. Detail ini menjaga selimut tetap menyatu dan membuatnya dapat dilepas, namun juga dapat memengaruhi ketebalan lokal.
Efek ini sangat penting pada katup, flensa, dan peralatan dengan banyak penetrasi. Desain jaket isolasi katup yang dapat dilepas harus memberikan akses ke batang, pegangan, atau aktuator sambil menjaga batas isolasi seakurat mungkin.
Ukur jarak minimum dari peralatan telanjang ke setiap penghalang di dekatnya. Sertakan dinding, lantai, pelindung, baki kabel, baja pendukung, pipa di sekitarnya, dan bagian yang bergerak.
Ruang yang diperlukan lebih besar daripada ketebalan inti nominal. Kelonggaran mungkin diperlukan untuk:
Selimut yang pas di celah statis tetapi tidak dapat dibuka atau dilepas bukanlah desain yang praktis untuk dilepas. Gunakan prosedur pengukuran di cara mengukur untuk selimut isolasi lepas-pasang kustom sebelum ketebalan inti akhir disetujui.
Inti isolasi fleksibel mengandung ruang udara yang berkontribusi pada ketahanan termal. Kompresi berlebihan mengurangi ketebalan dan dapat mengubah kinerja. Kompresi dapat terjadi pada jahitan, di bawah tali, di sekitar radius kecil, atau ketika selimut dibuat dengan pola yang terlalu ketat.
Tujuan penutup adalah untuk menahan selimut dengan aman, bukan untuk menekannya ke peralatan. Jika penutup berulang kali memerlukan tenaga berlebih untuk ditutup, periksa dimensi peralatan, pola, tumpang tindih, dan ketebalan inti daripada sekadar mengencangkan perangkat kerasnya.
Untuk produksi berulang, sampel yang disetujui harus menentukan bagaimana ketebalan selimut diperiksa. Titik inspeksi, metode pengukuran, dan toleransi yang dapat diterima harus konsisten karena selimut yang lunak dapat memberikan pembacaan yang berbeda di bawah tekanan yang berbeda.
Bagian isolasi yang tebal dapat dibuat dari lebih dari satu lapisan. Beberapa lapisan dapat mempermudah pemotongan dan perakitan serta dapat mengurangi kemungkinan sambungan sejajar di seluruh ketebalan. Lapisan tersebut juga memungkinkan bahan yang berbeda untuk digabungkan jika proyek memerlukannya.
Pelapisan harus dikendalikan. Lapisan yang tidak aman dapat bergeser, menggumpal, atau terpisah selama penanganan. Desain harus menentukan orientasi lapisan, lokasi sambungan, pemasangan internal, dan cara inti ditahan di dalam cangkang.
Menggunakan lebih banyak lapisan tidak secara otomatis meningkatkan hasil jika rakitan akhir sangat terkompresi atau tidak terpasang dengan baik.
| Kondisi proyek | Arah desain yang mungkin | Informasi yang diperlukan |
|---|---|---|
| Pengurangan kehilangan panas adalah tujuan utama | Hitung jenis dan ketebalan inti terhadap aliran panas yang diperlukan | Suhu permukaan, kondisi lingkungan, dimensi peralatan, dan target kehilangan panas |
| Suhu permukaan luar terbatas | Pilih rakitan berdasarkan target sentuhan atau suhu permukaan yang dinyatakan | Target suhu, suhu lingkungan, angin, dan orientasi selimut |
| Jarak bebas terbatas | Tinjau inti yang lebih tipis, pembuatan profil lokal, atau konstruksi tersegmentasi | Celah minimum, foto, dan arah pelepasan |
| Selimut sering dilepas | Seimbangkan ketebalan termal dengan penanganan, ukuran panel, dan retensi inti | Interval pemeliharaan, akses pemasang, dan berat panel yang dapat diterima |
| Peralatan memiliki getaran kuat | Kontrol pergerakan inti, quilting, dan keamanan penutupan | Sumber getaran, posisi pemasangan, dan siklus servis |
| Peralatan tidak beraturan memiliki banyak penetrasi | Gunakan bagian berbentuk dan tumpang tindih terkontrol daripada satu penutup yang besar | Dimensi terperinci, foto, dan titik akses |
Jika spesifikasi proyek meminta standar isolasi industri atau metode perhitungan yang ditentukan, persyaratan tersebut harus mengendalikan pemilihan. Jangan mengganti perhitungan teknik yang diperlukan dengan bagan ketebalan daring umum.
Untuk menerima rekomendasi dan penawaran yang berguna, berikan:
Untuk proyek kustom baru, halamanprodusen selimut isolasi yang dapat dilepas kustommenjelaskan rute gambar, bahan, dan produksi yang tersedia dari BSTFLEX.
Suhu operasi yang sama dapat memerlukan ketebalan yang berbeda untuk ukuran peralatan, kondisi lingkungan, dan target kinerja yang berbeda.
Inti mungkin bertahan pada suhu tersebut tetapi masih terlalu tipis untuk memenuhi hasil termal yang diperlukan.
Ketebalan inti meningkatkan ruang luar selimut pelindung dan dapat mengganggu pelindung, jalur pejalan kaki, penopang, atau peralatan di sekitarnya.
Pengunci yang ketat bukanlah pengganti pola yang benar. Kompresi berlebih dapat mengurangi ketebalan terpasang dan menyebabkan kinerja yang tidak merata.
Celah dan geometri lokal mungkin memerlukan bagian selimut terpisah atau perubahan ketebalan yang terkontrol. Perubahan ini harus didokumentasikan, bukan dibuat secara informal saat pemasangan.
Cangkang, pelapis, jahitan, dan perangkat keras juga memengaruhi ukuran akhir dan kemampuan servis. Konstruksi lengkap perlu ditinjau ulang.
Tidak ada ketebalan standar universal untuk setiap aplikasi. Proyek harus memilih ketebalan sesuai dengan bahan inti, suhu peralatan, kondisi sekitar, target kinerja, geometri, dan celah yang tersedia.
Ketebalan tambahan biasanya mengurangi perpindahan panas jika bahan dan pemasangan tetap sesuai, tetapi peningkatannya tidak linier. Ketebalan yang lebih besar juga meningkatkan ukuran, berat, biaya, dan celah pemasangan.
Penyesuaian profil lokal mungkin dimungkinkan, tetapi area yang dikurangi mungkin menjadi lebih panas atau kehilangan lebih banyak panas. Desain harus ditinjau ulang daripada memotong atau menekan selimut saat pemasangan.
Proyek harus menentukan apakah sedang memeriksa ketebalan inti nominal, ketebalan rakitan, atau ketebalan terpasang. Penutup yang fleksibel dapat tertekan di bawah alat ukur, sehingga metode dan tekanannya harus konsisten.
Ya, jika kombinasi tersebut memenuhi tujuan termal atau konstruksi tertentu. Urutan lapisan, kompatibilitas bahan, retensi, dan ketebalan total harus ditentukan.
Celah harus mengakomodasi selimut lengkap, jahitan, tumpang tindih, dan perangkat keras pengencang, ditambah ruang yang dibutuhkan untuk memasang dan melepasnya. Ukur titik tersepit dan tampilkan rintangan di sekitarnya dalam foto.
Ya. Jenis inti dan ketebalan nominal dapat dipilih untuk proyek tersebut, tergantung pada ketersediaan bahan dan persyaratan fabrikasi. Sertakan target termal dan ruang yang tersedia saat mengajukan pertanyaan.
Tidak, kecuali jika dimensi akhir selimut diminta secara khusus. Berikan dimensi peralatan sebenarnya dan identifikasi isolasi yang ada. Kelonggaran pola, jahitan, dan tumpang tindih ditangani selama pembuatan desain selimut.
Kirimkan gambar peralatan, dimensi, suhu operasional, kondisi sekitar, target termal, celah minimum, dan jumlah yang diperlukan ke sales@pkfiresleeve.com. BSTFLEX dapat meninjau aplikasi dan memberikan penawaran konstruksi selimut isolasi kustom yang dapat dilepas berdasarkan informasi yang diberikan.
