Cara Mengukur Bellows Jahit Kustom: Panjang Terkompresi, Panjang Terentang, dan Dimensi Pemasangan

Untuk mengukur bellow yang dijahit khusus, catat jarak terpendek dan terpanjang antara dua titik referensi pemasangan yang sama, ruang yang dibutuhkan di sekitar komponen yang dilindungi, ukuran luar maksimum, dan dimensi kedua fitting ujung. Untuk pemasangan aksial lurus, selisih antara kedua panjang terpasang adalah jarak pergerakan bellow yang dibutuhkan.

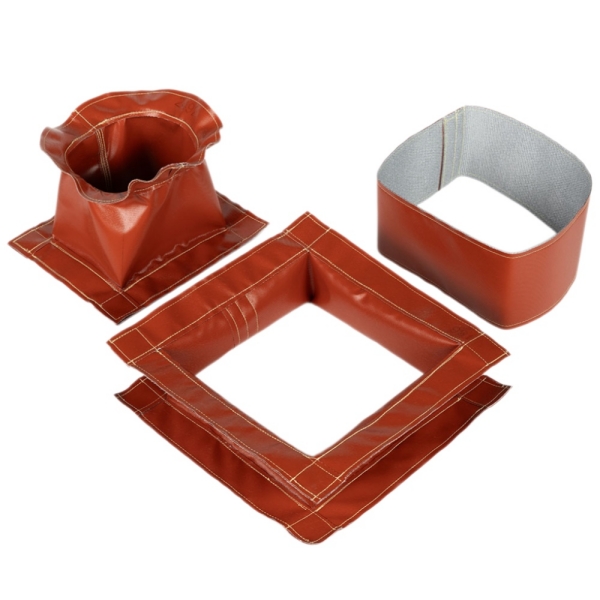

Langkah silinder atau foto penutup lama adalah titik awal, bukan spesifikasi lengkap. Gambar yang berguna menunjukkan di mana bellow terpasang, berapa banyak ruang yang tersisa saat mekanisme menarik kembali, dan apa yang harus dilewati lipatan selama pergerakan. Pengukuran ini berlaku untuk seluruh BSTFLEX.rangkaian bellow yang dijahit khusus, dengan detail tambahan untuk konstruksi bundar, persegi panjang, berresleting, dan ditopang kawat.

Mulailah dengan Titik Pemasangan, Bukan Bellow yang Longgar

Identifikasi titik-titik pemasangan tetap dan bergerak pada mesin. Tandai sebagai Ujung A dan Ujung B pada sketsa, dan tunjukkan permukaan referensi yang tepat yang digunakan untuk pengukuran panjang. Permukaan pemasangan, bahu kerah, dan tepi lipatan kain adalah referensi yang berbeda; jangan saling menukarnya.

Pertahankan satuan referensi yang sama di kedua ujung perjalanan. Nyatakan juga apakah suatu dimensi mencakup kerah, flensa, atau pelat pemasangan, atau hanya mencakup badan berlipat fleksibel. Gunakan milimeter atau inci secara konsisten, dan identifikasi satuan pengontrol pada gambar yang menunjukkan keduanya.

Pastikan personel yang berwenang memposisikan dan mengamankan peralatan sesuai dengan prosedur pengoperasian dan perawatannya. Sebelum melakukan pengukuran langsung atau membuka penutup, isolasi energi berbahaya, verifikasi kondisi aman, dan amankan komponen agar tidak bergerak secara tidak sengaja. Jangan memasukkan tangan ke dalam mekanisme pengoperasian.

Panjang Terkompresi, Panjang Terentang, dan Langkah

Dalam panduan ini, Lc dan Le menjelaskan panjang pemasangan yang dibutuhkan antara referensi pemasangan yang disepakati. Mereka tidak menjelaskan batasan yang belum diverifikasi dari penutup yang longgar.

Kedua posisi ujung yang terpasang harus diperiksa. Penutup mungkin memiliki jangkauan yang cukup tetapi terlalu padat untuk ruang yang tersedia. Sebaliknya, penutup yang dilipat rapat mungkin tidak memberikan jangkauan yang dibutuhkan. Jangan berasumsi bahwa panjang meja yang lebih longgar atau jumlah lipatan akan menyelesaikan salah satu masalah tersebut.

Bellow tidak boleh menjadi penghenti pergerakan mesin. Laporkan setiap pergerakan tambahan yang diharapkan dapat ditampung oleh penutup, seperti posisi perawatan atau pergerakan berlebih yang telah ditentukan, dan pastikan toleransi yang diperlukan dikonfirmasi selama tinjauan desain.

Contoh Soal: Mengabaikan Fitting Ujung dalam Perhitungan Langkah

Pertimbangkan instalasi aksial lurus dengan jarak pemasangan terpendek 120 mm dan jarak pemasangan terpanjang 620 mm. Dalam tata letak ilustratif ini, bagian ujung tetap menempati jarak 20 mm antara setiap referensi pemasangan dan lipatan aktif yang berdekatan.

Jarak tempuh tetap 500 mm karena offset tetap yang sama dihilangkan dari kedua pengukuran. Menguranginya hanya dari satu panjang akan memberikan hasil yang salah. Offset dalam contoh ini adalah bagian yang ditunjukkan antara referensi pemasangan dan lipatan aktif; offset tersebut tidak secara otomatis sama dengan panjang fisik penuh dari kerah yang tumpang tindih.

Nilai-nilai ini hanya menggambarkan metode pengukuran. Nilai-nilai ini bukan dimensi standar BSTFLEX, rasio kompresi yang disetujui, atau bukti bahwa konstruksi tertentu dapat sesuai. Kain, lipatan, jahitan, penyangga, dan fitting ujung masih perlu dievaluasi bersama-sama. Untuk pergerakan offset, sudut, atau multi-sumbu, berikan jalur pergerakannya daripada hanya mengandalkan perhitungan aksial ini saja.

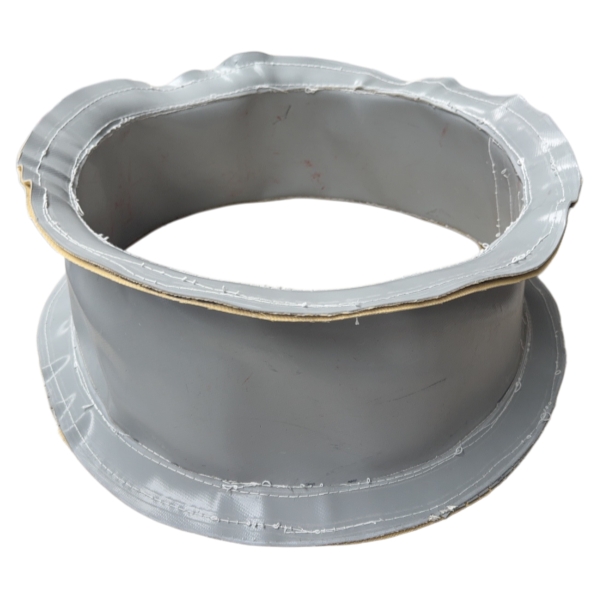

Bellow Bulat: Jarak Bebas Badan Terpisah dari Ukuran Kerah

Untukbellow bundar yang dijahit untuk batang silinder dan sekrupCatatlah ukuran terbesar komponen yang harus dikelilingi oleh badan fleksibel tersebut. Sertakan semua bahu, mur, sambungan, atau fitur lain yang terletak di dalam ruang yang dilindungi, dan jangan hanya mengukur batang atau poros sekrup saja.

Kemudian catat diameter luar maksimum yang diizinkan oleh braket, sensor, selang, dan pelindung di sekitarnya. Beri label dimensi komponen secara terpisah dari dimensi bellow yang diusulkan agar pabrikan dapat mengevaluasi jarak bebas, kedalaman lipatan, dan panduan internal apa pun.

Bukaan bodi dan bukaan kerah pemasangan memiliki tujuan yang berbeda. Bodi membutuhkan ruang gerak di sekitar rakitan yang bergerak; kerah harus sesuai dengan permukaan pemasangannya. Ukur setiap permukaan penerima secara terpisah, termasuk panjang pengait yang dapat digunakan dan setiap lekukan atau alur yang memengaruhi penjepitan.

Nyatakan apakah komponen yang tertutup tersebut berputar. Penutup di sekitar sekrup atau poros yang berputar memerlukan celah dan pengaturan pemandu yang sesuai; jangan diasumsikan bahwa penutup tersebut berputar bersama komponen tersebut.

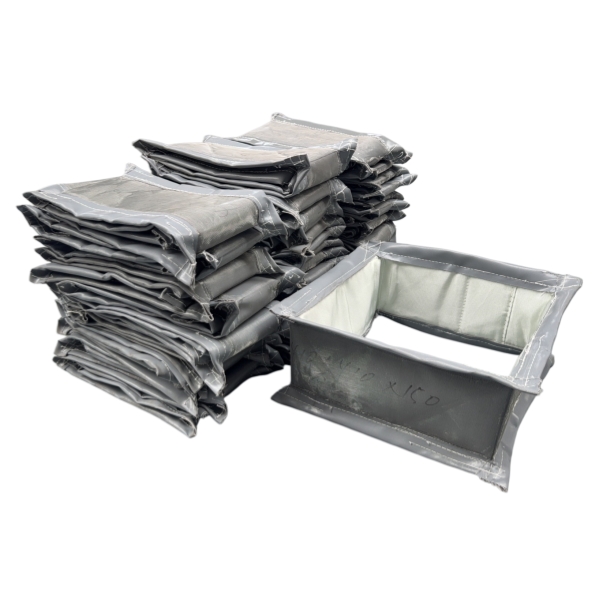

Bellow Persegi Panjang: Ukur Penampang Melintang Penuh

Untukbellow persegi panjang yang dijahit untuk jalur mesin dan rel linierCatat lebar dan tinggi bagian dalam yang dibutuhkan, beserta lebar dan tinggi bagian luar maksimum yang tersedia. Pengukuran lebar tunggal tidak menentukan bentuk penutup persegi panjang.

Tampilkan profil rel, blok bantalan, baut yang menonjol, fitting pelumasan, dan fitur lainnya di dalam area yang dilindungi. Sertakan tampilan ujung serta tampilan samping. Tandai apakah penutup mengelilingi seluruh bagian atau melindungi sisi-sisi tertentu, dan identifikasi setiap lubang yang harus tetap dapat diakses.

Ukur kedua bingkai ujung secara terpisah. Jangan berasumsi bahwa bukaan, dimensi luar, atau pola lubang pemasangannya identik. Perhatikan radius sudut, offset, dan penghalang apa pun yang membatasi akses ke pengencang.

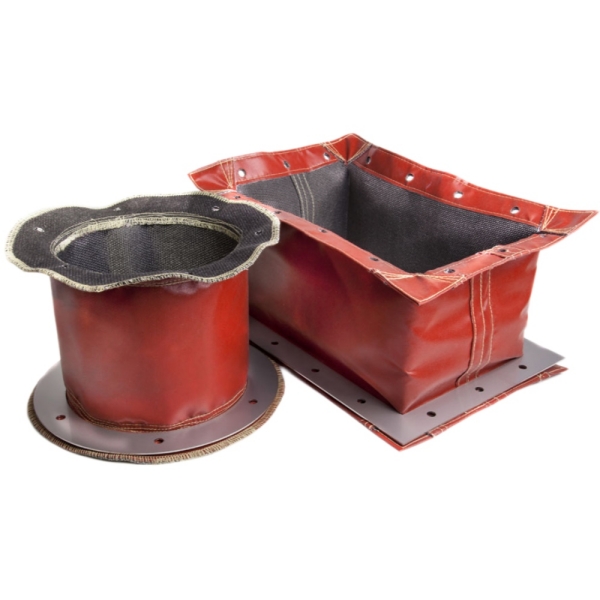

Catat Dimensi Pemasangan di Kedua Ujungnya

Beri label detail berikut sebagai Ujung A dan Ujung B, meskipun perlengkapannya tampak simetris. Nyatakan arah pandang untuk setiap sketsa ujung agar pola lubang atau posisi ritsleting yang asimetris tidak dapat diinterpretasikan secara terbalik.

Klarifikasi apakah perangkat keras pemasangan akan digunakan kembali atau disertakan dengan penutup baru. Foto jarak dekat membantu mengidentifikasi susunannya, tetapi pola lubang dan dimensi pemasangan tetap memerlukan gambar berdimensi atau pengukuran yang terverifikasi.

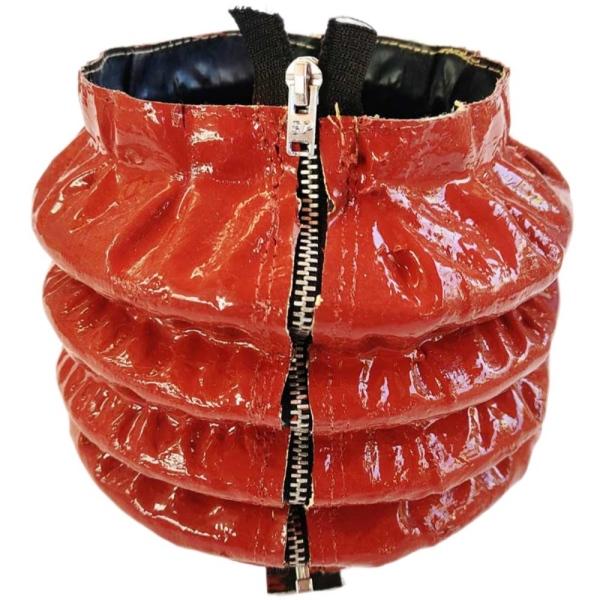

Bellow Berresleting: Sertakan Persyaratan Pembukaan dan Akses

Saat menentukanbellow berresleting yang dijahit untuk pemasangan retrofitTambahkan posisi bukaan memanjang ke tampilan ujung. Untuk penutup bundar, posisi jam hanya berguna jika arah pandang juga disebutkan.

Identifikasi ruang yang tersedia untuk mengoperasikan penggeser, membuka penutup, dan menjangkau pengencang ujung. Perhatikan pelindung di dekatnya, saluran keluar pendingin, dan permukaan panas yang dapat memengaruhi posisi penutupan. Ukur profil kerja dengan ritsleting tertutup; lebar penutup kain yang terbuka bukanlah diameter dalam terpasangnya.

Periksa juga bagian ujung dan bukaan kainnya. Ritsleting memanjang dapat menyederhanakan pemasangan di sekitar komponen yang sudah ada, tetapi rangka pemasangan satu bagian mungkin masih memerlukan pembongkaran. Akses pemasangan harus dievaluasi untuk keseluruhan perakitan.

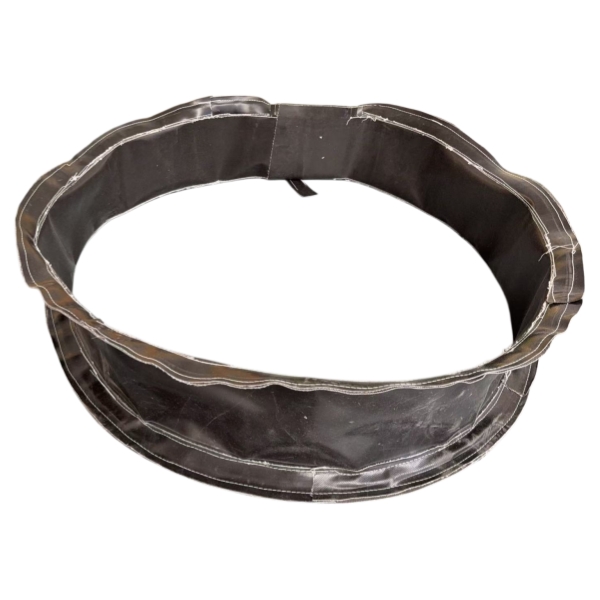

Bellow yang Ditopang Kawat: Tambahkan Informasi Orientasi dan Dukungan

Untukbellow yang dijahit dan ditopang kawat untuk aplikasi berdiameter besar, berikan dimensi dalam, luar, terkompresi, dan terbentang yang sama, lalu identifikasi apakah instalasi tersebut horizontal, vertikal, atau miring.

Untuk pekerjaan penggantian, catat susunan penyangga dan jarak yang ada jika memungkinkan, dan nyatakan apakah jarak tersebut diukur dengan penutup terbentang atau terkompresi. Sertakan foto penyangga yang rusak, bekas gesekan, atau bagian yang melengkung.

Jangan menggunakan penguatan kawat sebagai alasan untuk mengabaikan pemeriksaan panduan. Tanyakan apakah bentang dan pergerakan yang direncanakan memerlukan panduan, suspensi, atau penyangga perantara yang terpisah. Sertakan ruang yang tersedia untuk komponen-komponen ini daripada memperlakukan diameter kain sebagai keseluruhan area pemasangan.

Tambahkan Kondisi Operasi ke Lembar Dimensi

Cantumkan kecepatan gerakan, percepatan (jika diketahui), siklus per menit, dan orientasi pemasangan. Identifikasi kondisi lingkungan normal, paparan di dekat peralatan panas, kontak dengan cairan pendingin atau oli, debu abrasif, dan serpihan. Untuk paparan panas, bedakan suhu udara sekitar, panas radiasi, dan kemungkinan kontak permukaan.

Kain, lapisan, benang jahit, ritsleting, dan komponen pendukung yang dipilih harus sesuai dengan aplikasinya. Nilai suhu untuk kain saja tidak boleh dianggap sebagai batas kerja dari bellow yang telah dirakit.

Untuk instalasi yang tertutup rapat atau memiliki pergerakan udara yang cepat, identifikasi bagaimana udara dapat masuk dan keluar saat penutup berubah volume. Mintalah tinjauan ventilasi daripada berasumsi bahwa udara akan mengalir dengan baik melalui jahitan atau ritsleting.

Menggunakan Bellow yang Sudah Ada sebagai Referensi Pengganti

Simpan penutup lama sebagai referensi untuk profil, fitting ujung, posisi penutup, dan konstruksi, tetapi verifikasi dimensi yang dibutuhkan terhadap mesin. Sampel yang sudah aus mungkin meregang, terdistorsi, atau tidak lengkap. Jangkauan maksimum yang tampak tidak menentukan panjang kerja yang dapat diterima.

Foto kedua dudukan, seluruh instalasi, dan area yang mengalami kerusakan. Tandai nilai terukur, nilai gambar, dan perkiraan secara terpisah. Jika suatu dimensi tidak dapat diperiksa dengan aman, identifikasi sebagai belum terverifikasi, bukan sebagai dimensi produksi yang telah dikonfirmasi.

Pertanyaan yang Perlu Dijawab Sebelum Meminta Penawaran Harga

Apakah langkah mesin cukup untuk menentukan ukuran bellow?

Tidak. Goresan yang sama dapat terjadi pada jarak pemasangan yang berbeda. Baik batasan panjang terpasang, penampang, dan perlengkapan ujung diperlukan untuk menentukan apakah penutup yang diusulkan sesuai.

Bisakah panjang terkompresi dihitung dari jumlah lipatan?

Tidak bisa diandalkan hanya dari jumlah lipatan saja. Ketebalan kain, jahitan, penguatan, konstruksi penutup, dan transisi ujung memengaruhi kemasan yang dilipat. Berikan ruang yang tersedia dan minta desain yang sudah dikonfirmasi.

Apakah perlu menambahkan panjang tambahan sebelum mengirimkan ukuran?

Kirimkan jarak terukur sebenarnya terlebih dahulu. Identifikasi pergerakan tambahan yang diperlukan secara terpisah, dan sepakati toleransi tersebut selama tinjauan desain. Penambahan yang tidak dijelaskan dapat mengaburkan persyaratan pemasangan.

Kirim Paket Pengukuran untuk Bellow Jahitan Kustom

Paket penawaran yang bermanfaat berisi tampilan samping berdimensi, tampilan ujung untuk kedua pemasangan, foto instalasi, dan kondisi pengoperasian yang dibutuhkan. Sertakan Lc dan Le beserta titik referensinya, selubung komponen yang dilindungi, batas ruang luar, detail pemasangan, akses penutup, dan persyaratan pendukung apa pun.

Sebutkan kuantitas, apakah proyek tersebut merupakan penggantian atau perakitan OEM baru, dan revisi gambar atau persyaratan material apa pun. BSTFLEX dapat mengevaluasi gambar, pengukuran, atau sampel yang ada untuk proposal bellow jahitan khusus. Konfirmasikan dimensi dan konstruksi akhir pada gambar persetujuan sebelum produksi.
